一、TL-ER6520G里的設置

1、復位路由器，手動配置PC1的IP地址、網關、子網掩碼等參數，進入路由器管理界面。在基本設置--端口設置里設置端口1的鏈路類型為trunk。

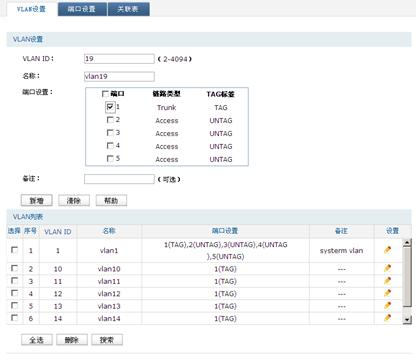

2、在基本設置—VLAN設置里添加VLAN10-20，端口都設置為1。

3、在基本設置—區段設置里添加區段WAN1。

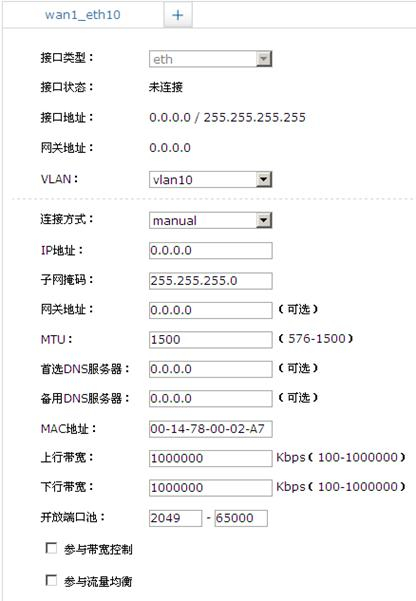

4. 在區段WAN1里添加eth接口wan1_eth10，vlan ID為10。

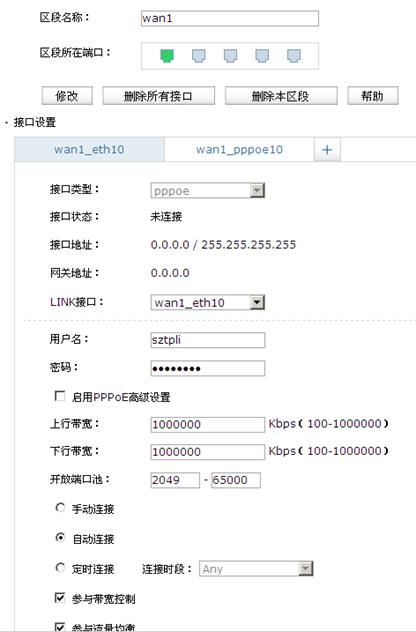

5、在WAN1區段新建pppoe接口wan1_pppoe10，LINK接口為wan1_eth10,輸入寬帶運營商提供的用戶名和密碼，點擊保存。

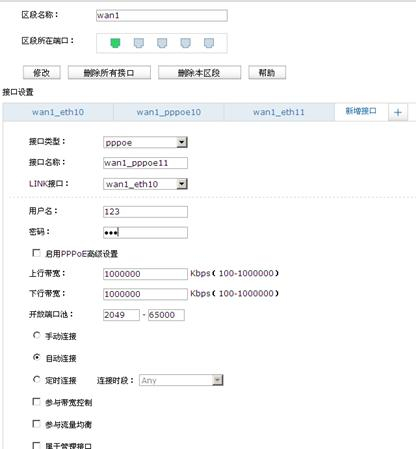

6、依次新建eth端口wan1_eth11---wan1_eth19,vlan ID依次為11—19。新建pppoe接口wan1_pppoe11—wan1_pppoe19,link接口依次為wan1_eth11—wan1_eth19，分別輸入運營商提供的用戶名和密碼，點擊保存。

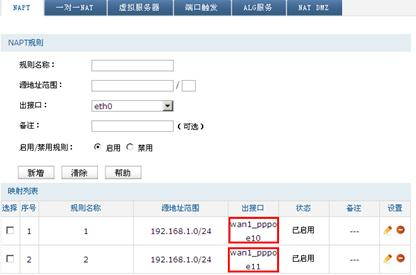

7、在傳輸控制—NAT設置里添加10條NAPT條目，源地址都是LAN地址段，出接口依次為wan1_pppoe10---wan1_pppoe19。

二、交換機設置

1、進入TL-SL2428管理界面，在VLAN—端口設置里設置24號端口的端口類型為TRUNK。

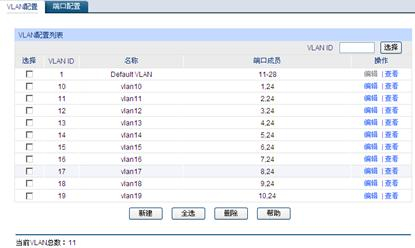

2、在VLAN—VLAN配置里添加vlan10,端口為1、24;vlan11,端口為2、24;vlan12,端口為3、24;vlan13,端口為4、24;vlan14,端口為5、24;vlan15,端口為6、24;vlan16,端口為7、24;vlan17,端口為8、24;vlan18,端口為9、24;vlan19,端口為10、24。

此時，就可以在路由器的WAN1口正常進行撥號了。
