根據站點使用的路由器和組網方式不同，我們按照以下分類介紹各情況下的設置方法：

類型一、總部和分部都使用TL-ER7520G

該類型下，確?？偛亢头植康穆酚善骶B接寬帶上網正常，按照以下方法配置VPN隧道：

1、設置總部路由器的IPSec安全策略

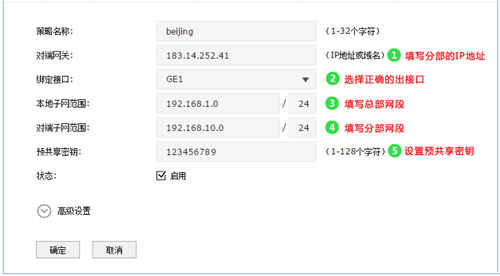

進入 VPN > IPSec > IPSec安全策略，點擊+新增，設置如下：

綁定接口：即總部使用哪個接口與分部對接，請選擇連接寬帶的接口。

其他設置保持默認，保存設置并點擊界面右上角 保存配置。

2、設置分部路由器的IPSec安全策略

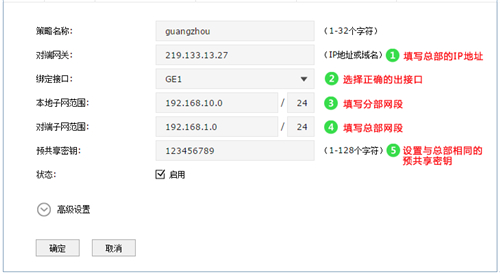

分部IPSec安全策略恰好與總部策略對應，設置如下：

保存設置并點擊界面右上角 保存配置。

注意：總部與分部的高級設置建議保持為默認的設置，會自動協商最優級別的加密。

3、IPSec隧道建立成功

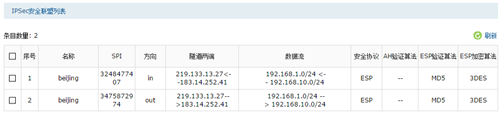

在 IPSec > IPSec安全策略，安全聯盟中有對應隧道條目，表明IPSec隧道建立成功，如下圖：

至此，總部與分部的IPSec安全隧道建立成功，兩端內網均可以訪問對端資源。如果有多個分部需要與總部建立IPSec隧道，請按照以上方法，分別在總部和分部配置對應的安全策略即可。

類型二、總部使用TL-ER7520G、分部使用其他型號的VPN路由器

1、設置總部路由器的IPSec安全策略

進入 VPN > IPSec > IPSec安全策略，點擊+新增，設置如下：

設置完成后保存配置。

2、記錄高級設置參數

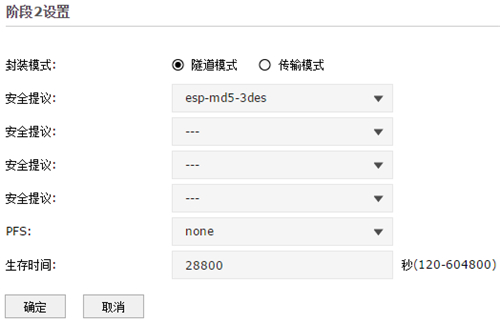

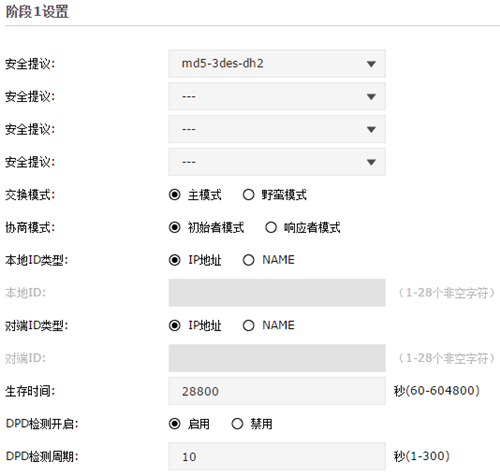

總部與分部需要成功搭建隧道，必須要配置一致的安全認證協議和參數。由于TL-ER7520G預置相關安全參數，則只需要點擊高級設置，查看默認的安全提議和參數，后續方便在對端路由器上進行配置。點擊高級設置并記錄對應參數，如下：

3、設置分部路由器的IPSec安全策略

分部的路由器需要設置與總部對應的安全策略，主要是階段一(IKE)和階段二(IPSec)的參數需要一致，且IPSec安全策略中的網絡參數相對應。

由于各個廠家的路由器設置方法有所差異，請以實際配置界面為準，此處不作介紹。如果您使用的是我司VPN路由器。

類型三、總部或分部的路由器當做二級路由器使用

如果總部或分部的路由器當做二級路由器使用，也就是路由器前端還有路由器，那么設置IPSec VPN的時候需要注意，請將部分參數設置為：

交換模式-野蠻模式

本地/對端ID類型：NAME

NAT下的路由器為初始者模式，對端為響應者模式。

對端網關：對端網關為二級路由器前端路由器的WAN口IP地址。
