一、設置TL-ER7520G

1、登錄路由器界面

TL-ER7520G在恢復出廠的狀態下，電腦通過網線務必連接到路由器的5口，本地連接手動配置192.168.1.X(X位于2-254之間)的IP地址，登錄到192.168.1.1的管理界面，登錄用戶名及密碼默認均為admin。

2、網橋設置-設置LAN口

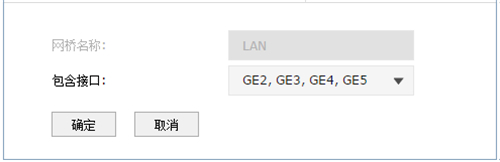

點擊“基本設置>接口設置>網橋設置”，點擊+新增，設置如下：

點擊“確定”，提示重啟路由器，點擊“是”。

3、接口設置-為WAN口設置多個虛接口

<1>設置向modem1撥號的虛接口

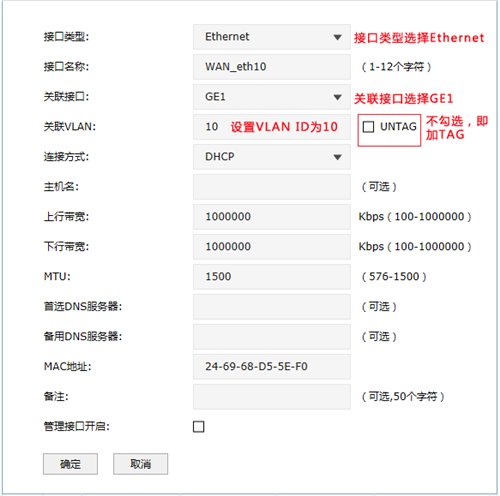

點擊“基本設置>接口設置”，選擇物理接口為“GE1”，并點擊+新增，添加eth接口，VLAN ID為10，設置如下：

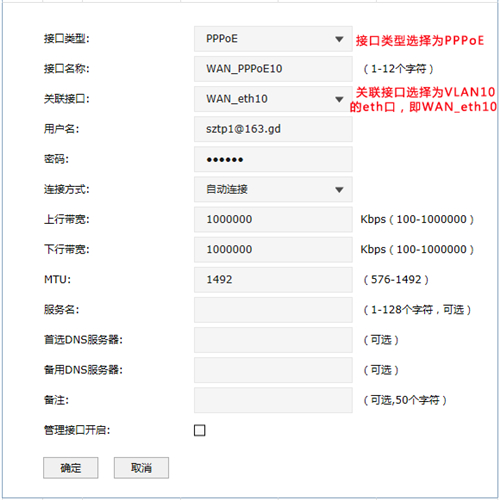

再次點擊+新增，添加VLAN10的PPPoE撥號接口，設置如下：

按照同樣的方法，依次添加向modem2~modem8撥號的虛接口、且VLAN ID依次為11、12、13、14、15、16、17。

4、設置DHCP服務器

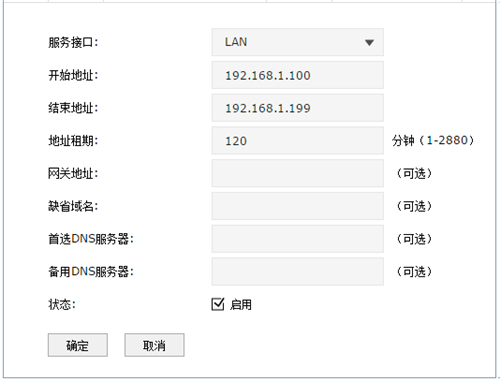

點擊“基本設置>DHCP服務”，點擊+新增，設置如下：

5、設置NAPT規則

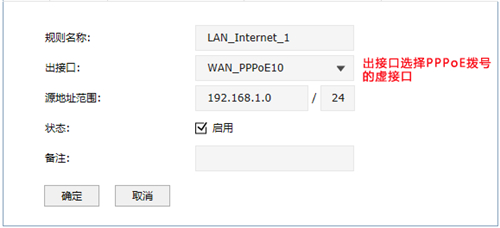

點擊“傳輸控制>NAT設置>NAPT”，點擊+新增，NAPT規則設置如下：

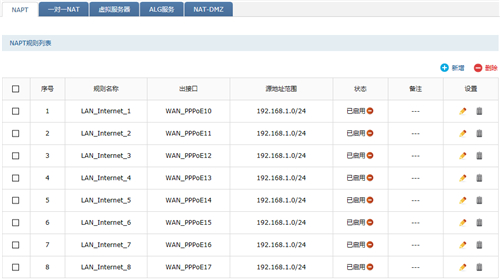

同樣的方法，依次添加出接口為向modem2~modem8撥號的PPPoE接口的NAPT規則。添加完畢的NAPT規則列表如下：

6、設置DNS代理

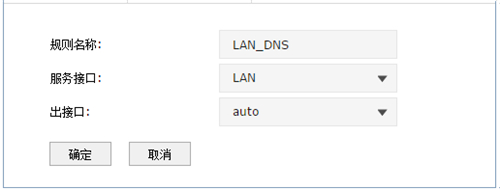

點擊“系統服務>DNS代理”，點擊+新增，DNS代理規則設置如下：

設置完成，點擊右上角“保存配置”。

二、設置交換機

1、將級聯端口設置為TRUNK

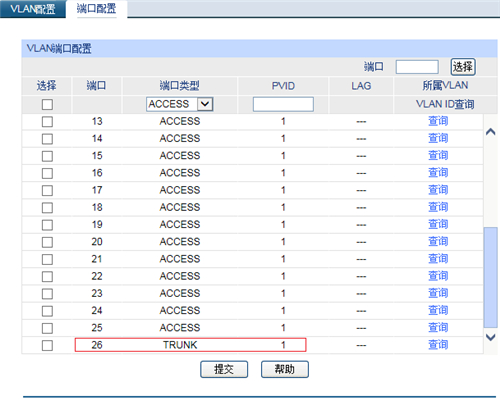

進入交換機管理界面，在“VLAN>802.1Q VLAN>端口配置”，設置26號端口的端口類型為TRUNK，如下圖：

2、配置802.1Q VLAN

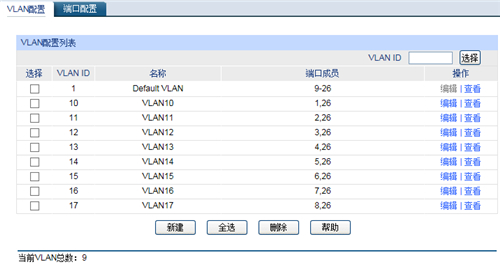

在“VLAN>802.1Q VLAN>VLAN配置”，添加vlan10，端口為1、26;vlan11，端口為2、26;vlan12，端口為3、26;vlan13，端口為4、26;vlan14，端口為5、26;vlan15，端口為6、26;vlan16，端口為7、26;vlan17，端口為8、26。如下圖：

至此，使用TL-ER7520G通過一個WAN口向多條ADSL線路撥號的設置完成。
