本教程是向大家介紹如何利用Freehand制作3D圓形分格統計圖的方法，介紹地很詳細，也介紹了有關制作的技巧，教程很實用，推薦給大家，希望對大家有所幫助。

　　前言：適合于freehand5及更高版本。

　　自 freehand7 開始就有了繪制圖形統計表的功能，但是如果我們要一個3D的統計圖呢？下面就是關于怎樣制作3D圓形分格統計圖的技巧，當然它也可以應用到別的地方。

　　步驟一：

　　首先畫一個橢圓，進入線框顯示模式，這樣我們就可以看到橢圓的中心點 ；打開 view->guides->snap to guides 。

　　接下來我們要設置 Knife tool 的具體參數，雙擊 按照上圖所示進行設置； Close cut paths 意思是封閉路徑。

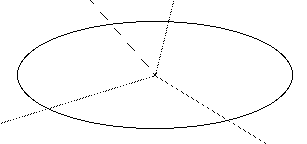

　　在我們開始切割之前，先確定我們需要的百分比，打開對齊鎖定選項。然后我用直線工具繪制直線，由圓外向圓內畫，將終點鎖定在圓心上。如上圖所示。然后全選這些直線并點擊 guide 層，將它們設為參考線。

　　步驟四：

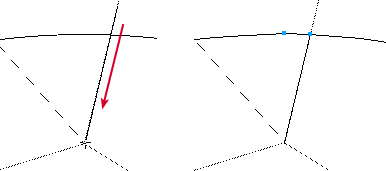

　　現在開始切割，先選擇橢圓，然后使用 Knife tool ，如上圖所示由外向內沿參考線切割，終止于橢圓的中心點。

　　如上圖所示，接下來從下方開始，沿參考線有外向內切割，到橢圓中心點終止，這兩刀要求精確終止于 橢圓中心點上，建議在放大的狀態下操作，如果不成就多試幾次。

　　步驟六：

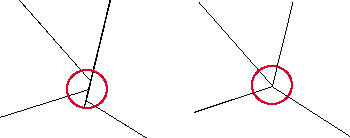

　　放大橢圓的中心區域，里面的各個線段的終點可能不一致，如上圖所示，用直接選擇工具選擇這些點，在對齊面板里將它們居中對齊到一點并在 Object 面板里將它們的曲線手柄縮進。

　　步驟七：

　　將橢圓的各部分全選并復制，把復制品向下平移一段距離。將原始橢圓 的 各 組成 部分放到一個新層中。

　　步驟八：

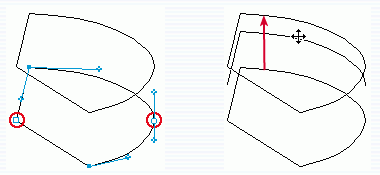

　　A. 我們從一個部分開始。先選擇下方對象兩個相距最遠的節點 （紅圈所示） ， 執行 modify->split 將它們拆分。

　　B. 如圖所示，選擇分割后的上部線段，將它向上平移到和頂部對象重合的位置。

　　步驟九：

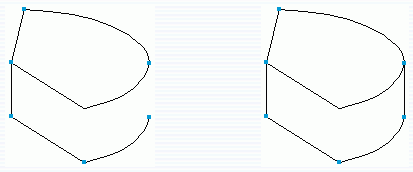

　　A. 保持這個線段的選擇狀態，按住shift點擊底部的線段，執行 modify －>jion 將它們組合。

　　B. 保持這個線段的選擇狀態，然后在 Object 面板勾選 close ,使它成為一個閉合的對象。

　　步驟十：

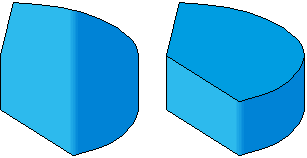

　　現在為這個對象填充漸變色來模擬立體感。然后把它放置到下方，這樣原來的頂部對象就顯示在上方，一個完整的模塊就完成啦。

　　步驟十一：

　　重復上述的 11 －1 3 步將其它的模塊也完成，最后的結果如上圖所示。

　　步驟十二：

　　現在加上各部分的說明和數值，再繪制底部的陰影，最后 出現 一個 漂亮 的 3D圓形分割統計 圖。

　　注意事項

　　有點繁瑣吧，呵呵。在最新的freehand mx中有立體擠壓工具可以很方便的生成3d對象，但它有個小缺點就是會同時生成多余的線段。

　　以上就是用Freehand制作3D圓形分格統計圖技巧介紹，希望對大家有所幫助，謝謝大家觀看！
