Freehand 9工具的應用技巧圖文介紹

　　從Window菜單＞Toolbars選擇Xtra Tools打開Xtra Tools工具箱，雙擊其中的Shadow（陰影）按鈕 打開Shadow對話框。

　　在Type（陰影類型——注1）中選擇Hard Edge（硬邊緣陰影）；

　　在Fill（陰影的填充類型——注2）中選擇Color（自定義顏色），同時在調色板中調出R=125，G=75，B=55的深咖啡色，將之拖到Fill選項條下面的方框中；

　　Scale（陰影比例）設為100%；Offset（偏移量）是指定陰影相對于原對象的坐標的，把它設為（-5，-10）。

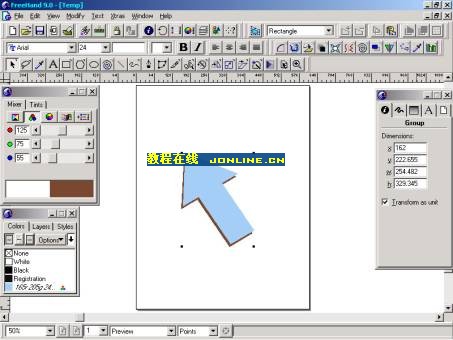

　　單擊Apply（應用）按鈕，這時的Shadow對話框和箭頭圖像應分別如圖二十和圖二十一所示。

圖二十

圖二十一

　　注1：關于陰影類型中的幾個選項Hard Edge（硬邊緣）、Soft Edge（軟邊緣）、Zoom（殘影拖動），這里作一簡單解釋。硬邊緣的效果大家已經看到了。

　　軟邊緣比硬邊緣多了Fade to和Soft Edge兩個選項，Fill和Fade to各指定一個顏色，意指陰影的顏色從中心的Fill色向邊緣的Fade to色過渡；Soft Edge選項設定過渡的方式，您可以用滾動條自行設定，然后用Apply查看效果。

　　至于Zoom，它類似于和Shadow同處一個工具箱的Smudge（煙跡）工具 ，都是拖動以后形成一條痕跡，您可以改變面板中的各個選項以觀察效果。

　　注2：在Fill選項中，有Color，Shape和Tint三個填充方式（只有Hard Edge和Soft Edge有三種選擇，Zoom只有Color一種填充方式）。Color指用指定的顏色填充陰影；Shape指用對象的外形填充陰影，滾動條提供從對象本色到黑色過渡的各種顏色；Tint則提供從白色到對象本色過渡的所有顏色。

　　有了做矩形和箭頭的經驗，那組圓形和線條就顯得容易多了，只要控制好圓的大小，不要比例失調就可以了。值得注意的是排列線條時的定位問題，因為畫線時Option面板中不顯示坐標。

　　您可以借助Grid（網格）和Snap to Grid（向網格靠攏）工具來幫助定位。先復制并排列豎線，完成后按Ctrl+G組合，然后同時按住Shift和Alt鍵轉向90度復制出橫線，在組合一次就大功告成了……別忘了填色啊，由于這里直線只起背景烘托作用，應該用盡可能淺的顏色。

　　至于文字，沒什么可多講的，您可以輸入自己喜歡的文字。工具箱中的Text（文字）工具 提供文字輸入，Inspectors面板中的Text子面板用于控制文本格式，和大多數的字處理軟件都差不多。

　　這里還要提一句的是Text菜單中的Flow Inside Path和Attach to Path功能，它們都可以讓文字貼近路徑，以得到一些比較實用的功能，它們都很簡單，只要您指定好路徑再調用它們就可以了。

　　好了，所有的素材都準備好了，萬事具備，只欠東風！本教程最精彩的部分就要來了，別開小差??！

　　把所有的素材都移到畫框之外，選擇View菜單＞Perspective Grid＞Define Grid命令，顯示如圖二十二的窗口。

　　在這個對話框里，上半部的窗口中是當前的網格名，下面是它的參數。

　　Vanishing point：設置透視點，最多能設置3個透視點，當設置為3個透視點時，Perspective網格形成金字塔形狀；

　　Grid cell size：設置網格的大??；

圖二十二

　　Left grid color：設置左邊網格的顏色；

　　Right grid color：設置右邊網格的顏色；

　　Horizontal grid color：設置水平網格的顏色。

　　現在我們將 Vanishing point設置為2，按OK后，我們的畫面中出現了三個網格面，頓時使原先的平面變成了“三維空間”！按下工具箱中的Perspective按鈕后可以移動這三面的網格（通過拖動網格的邊緣或左右兩面網格上的透視點——一個菱形的點），移動網格可以改變網格的尺寸和視角，這很重要，它會使作品呈現不同的立體效果。

　　現在把我們的素材貼到透視網格上去。用Perspective工具選擇一個素材（就是按下Perspective工具按鈕，光標就變成了錐形）。按住鍵盤上的向左鍵頭，您就可以讓圖形緊貼在左邊的網格上；按住向右鍵頭，它就可以緊貼在右邊的網格上；向下鍵頭會使圖形貼在水平網格的前面方向，向上箭頭會使圖形貼在水平網格的縱深處。按此方法把素材一一貼到網格上去。

　　當我們想瀏覽我們的圖形時，這個網格就顯得有點礙眼了，我們可以快速的移去網格。雙擊透視點，會隱藏網格，再次雙擊，網格就會顯示出來。

　　對于在網格上的物體，我們也可以讓它恢復原來的形狀，選擇這個物體，再選擇View菜單＞Perspective Grid＞Remove Perspective就可以了。如果我們想從網格上移去所選物體，但讓它保留在網格中的形狀，我們可以選擇View＞Perspective Grid＞Release With Perspective。

　　素材都貼上去之后，可能某個素材的大小還不能令人滿意，以下的方法可以讓你輕松的改變網格上對象的大小。

　　Perspective工具選中對象后，按數字鍵中的“1”鍵可以從水平和垂直方向減小對象的大??；按“2”鍵可以從水平和垂直方向增加對象的大??；按“3”鍵可以從水平方向減小對象的大??；按“4”鍵，可以從水平方向增加對象的大??；按“5”鍵可以從垂直方向減小對象的大小；按“6”鍵可以從垂直方向增加對象的大小。注意，這里的“按”是指一下一下的按，而不是按住不放，呵呵，不信的話您可以試試看?。?

　　我們的“大作”就快要出爐啦。

　　最后一步，在Inspectors面板的Document（文件）子面板中設定作品的尺寸和方向（縱向和橫向），大家可以按照自己作品的大小進行設定。選擇File（文件）菜單的Save或Save as命令，給您的作品取個名吧！
