本文向大家介紹了FreeHand MX九大繪圖工具的新變化及運用，教程介紹的很全面，而且采用圖文形式，讓學習者更容易理解。推薦給大家，希望對大家有所幫助！

　　與FH10不同，鋼筆工具和貝塞爾曲線工具合在一個工具組內。

　　直線工具組中整合了弧線工具和螺旋線工具，成為一個工具組?；【€工具和螺旋線工具FH10中的外加功能工具欄中。

　　鉛筆工具中增加了可觸變鋼筆工具和書法筆工具，可用來創建更具藝術效果的作品。不知配上壓感筆效果如何，筆者沒有試過，不敢妄言。

　　基本的變形工具此次也整理成為一個工具組，包含了移動、旋轉、傾斜、反射等基本變形工具。

　　自由變形工具成為一個新的工具組，加入了原本在外加功能工具欄中的粗糙化工具和彎曲工具，方便了對象的變形操作。

　　FH中的透視工具相對于AI,CD而言獨具特色，詳細的討論恐怕要專門另寫一篇文章。此次它門下多了3D旋轉工具和魚眼透鏡工具，其實也不是新增的，兩者原在FH10的外加功能工具欄中。

　　下面我們來仔細看看繪圖工具。

　　1.標準鋼筆工具

　　FreeHand MX 鋼筆工具被視為同類產品中的最佳工具，它包含全新的橡皮帶式生成線功能，在繪制時會以彈性模式出現下一段曲線的方向和形狀，并能夠實時預覽，這可謂一個進步，因為它帶來了操作上的直觀方便。

　　2.增強的畫筆

　　通過對畫筆的應用和編輯，能夠獲得更加流暢、自然的畫筆路徑外觀。新的圓角屬性通過包封角和銳角改進了 FreeHand MX 畫筆方法。

　　3.橡皮工具

　　與裁刀工具相似，這個新工具可"裁切"對象，刪除它所經過的矢量路徑部分。橡皮擦的最大和最小寬度可以調整。不過此工具和裁刀工具一樣，只能對矢量圖形操作。

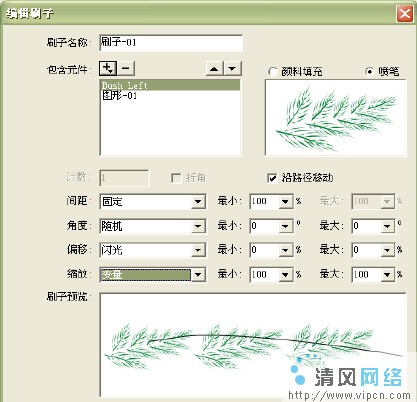

　　4.基于符號的畫筆和噴槍

　　實現能夠輕松更新的自定義插圖效果。

　　可以事先繪制一段路徑，應用畫筆工具通過將某個符號作為單一對象應用到此路徑，或將符號"噴繪"應用到該路徑上面。該功能利用可重用的符號使文件保持較小的體積。

　　5.連接符劃線工具

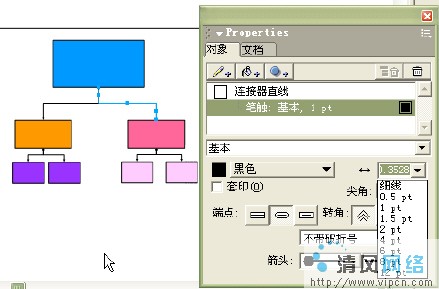

　　連接符劃線工具使您能夠快速繪制組織結構圖、流程圖和站點地圖及其他類似圖表。

　　在繪制時，此工具能夠自動吸附到圖形的節點上，產生相應的連接線。當某圖形改變形狀或者移動位置時，連接線相應的自動調整。同樣，當連接線形狀調整時，基于它們的連接關系，與之相連的圖形也自動調整位置。

　　在對象面板中，可對連接線進行各種屬性的編輯，比如筆觸的粗細，端點類型和兩端箭頭的形狀。下圖此新增工具和CD中的流程圖工具有異曲同工之妙。

　　6.混合工具

　　除了其本已十分強大的混合能力之外，現在 FreeHand MX 還能可以點擊方式在兩個形狀之間拖動線條，混合工具自動選擇兩圖形上的節點并創建一個混合。

　　利用部分選擇工具，可方便選擇并繼續編輯混合中兩端的原始圖元。

　　7.符號庫

　　使用符號庫：

　　·可將常用的圖形存儲定義為符號以便重復使用。

　　·只需更新圖形，將它放在您要在符號面板中替換的符號上，每一個圖形都將被新版本替換。

　　·有效減小文件體積。運用符號，一次保存，多次應用。一個符號，即使在同一文檔中使用一千次， FreeHand MX 文件也不會因此而體積暴增，而且占用內存減少。

　　·制作快速的Flash 動畫時，越小的文件大小意味著更快的網絡下載。運用符號，FreeHand創建能夠快速下載的較小Flash 動畫。

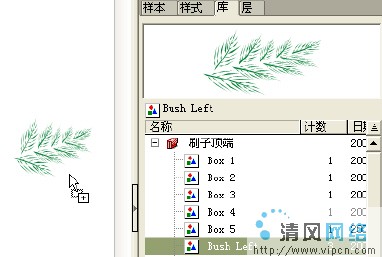

　　打開庫面板，從預設的符號中選擇，直接拖動到工作區中即可生成精美的圖形。

　　在庫面板中，可對預設的各種符號進行排序和預覽，對某符號重制，刪除，重命名。

　　如果預設的符號不能滿足要求，你可以對它重新編輯。

　　如果創作了滿意的圖形可單擊庫面板下的"新建元件"按鈕將其加入符號庫，并可隨時刪除它。

　　FreeHand MX預置了一些符號庫以供選擇，你可以在使用時隨時導入并應用在創作中。

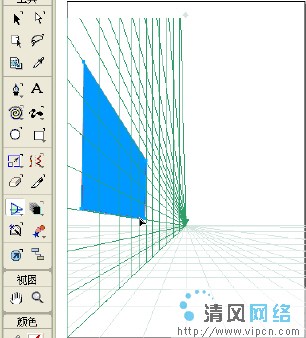

　　8.透視柵格

　　FreeHand MX 為在二維平面中顯示三維效果提供了最佳的途徑。熟練應用柵格工具，能很快將作品變成透視圖。用柵格工具你可以：

　　創建1 點、2 點或 3 點透視圖。運用可無限調節的沒影點和水平線建立背景透視柵格輔助線，支持在熟悉的插圖環境中提供三維效果。

　　將對象附加到柵格。

　　將任意矢量對象抓取到柵格，創建精確的透視圖。

　　對象在移向沒影點時自動縮放，并在柵格上上下移動時更改透視圖。

　　實時柵格操縱和更新。

　　一旦對象附加到柵格，您就能更改柵格布局和透視圖，從而自動更新柵格上的對象以匹配新的透視圖。

　　9.貼緊功能

　　在最常用的"工具"工具欄的最下方，新增了"貼緊點"和"貼緊對象"兩個工具，方便繪制和編輯圖形時，可以準確的捕捉和貼緊路徑的節點和對象上特殊點。此兩者的功能可以單獨開啟或關閉，也可以同時開啟或關閉。

　　以上就是FreeHand MX九大繪圖工具的新變化及運用介紹，希望對大家有所幫助！
