筆者是一個機械鍵盤燒友，看過不少機械鍵盤，今天來說說鍵線分離的問題。目前市面上的機械鍵盤大都還是沒有采用鍵線分離的設計，采用鍵線分離的目前也基本上是mini USB和micro USB口，我還沒見過type-c接口的機械鍵盤。type-c接口作為目前中高端手機的常見接口，有很多的優勢，比如說速度上可以達到USB3.1，支持盲插（正反面都能插）。既然這個接口這么棒，為什么鍵線分離的時候不采用呢？這是我之前一直在思考的一個問題。

——有的燒友說用type-c改口是“殺雞用牛刀”，type-c接口用在機械鍵盤上體現不出速度的優勢。

——有的燒友說type-c用在鍵盤上主要是浪費，因為傳輸速率的優勢和多出來的Pin腳完全是無用的。

是的，以上說的是有道理的。但是目前我最關心的還是一個type-c接口的插拔方便性——支持正反盲插，所以我帶著這個問題對這次的鍵盤改type-c接口展開了DIY改造。

機械鍵盤的鍵線分離改造其實不是一個很復雜的問題，有點中學物理知識的小伙伴就能了解了，這是一個簡單的電路問題。只要注意好連接PCB板的5PIN線到USB接口的4路線路就OK了。對熱插拔有興趣的小伙伴可以繼續往下看。

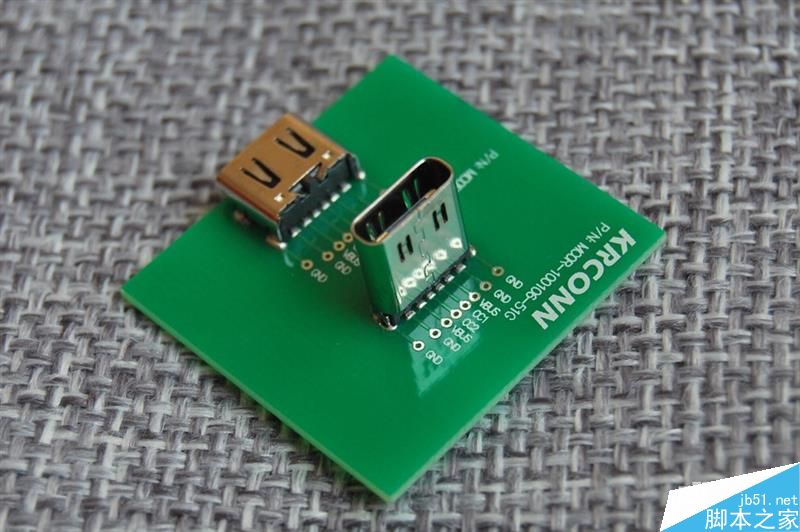

首先看下這次的type-c母座，是來自KRCONN的。

一、連接鍵盤PCB板的5PIN接口線序

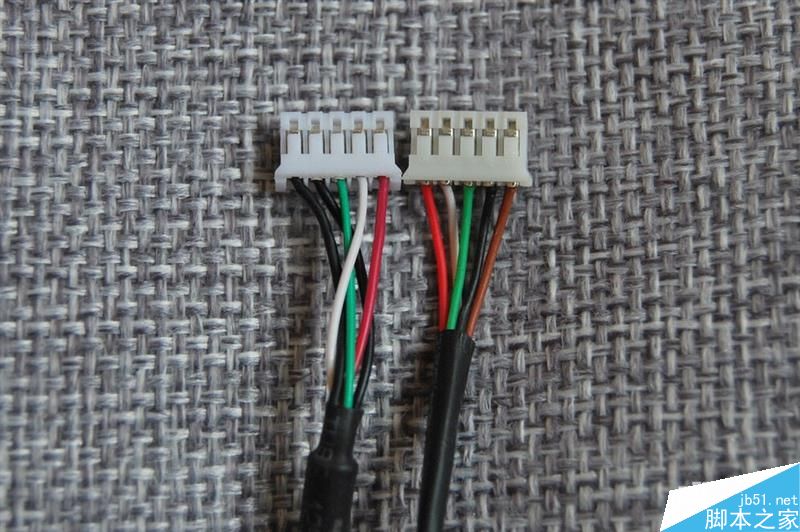

我拆解過不少的機械鍵盤，機械鍵盤的USB連接線和PCB板結構基本上都是這個5PIN電子線接口，但是，值得注意的是，不同的機械鍵盤5PIN口線序是不同的，如下圖，分別是不同的機械鍵盤原裝數據線5PIN口，線序是不同的。

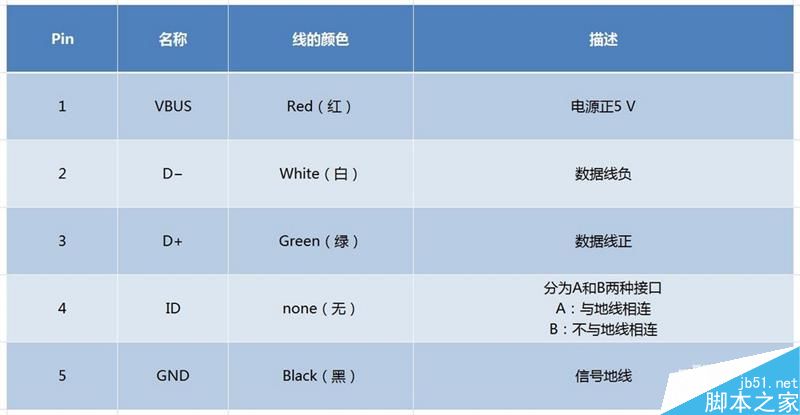

上面說到的線序，不得不提下，每根線的作用，如下表，可以看到重要的紅色和黑色電源正極和信號地線（我理解為零線，不知是否正確），這兩根線組成了供電回路。白色和綠色線組成了數據傳輸線，負責鍵盤指令數據傳輸。

這個5PIN接口是一個防呆設計的接口，所以在對鍵盤進行鍵線分離之前，一定要對原來的5PIN線認真觀察，確定好線序。

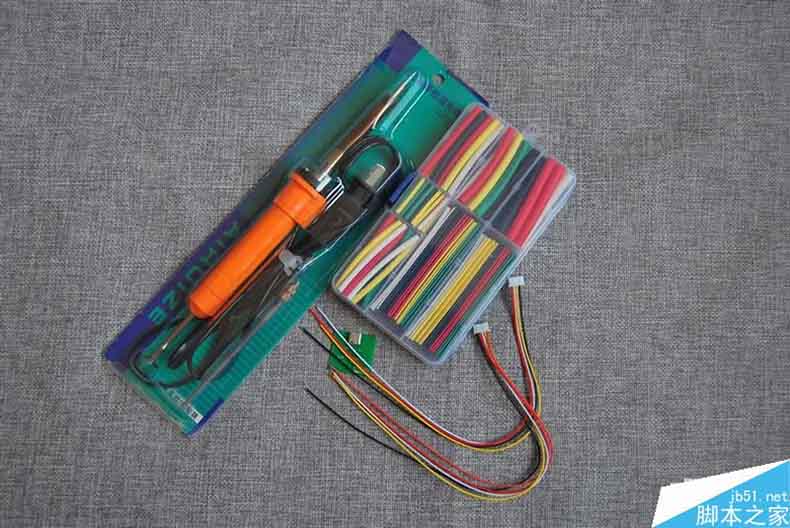

這邊是深水寶買來的5PIN電子線，很便宜，10元內能買10根包郵。

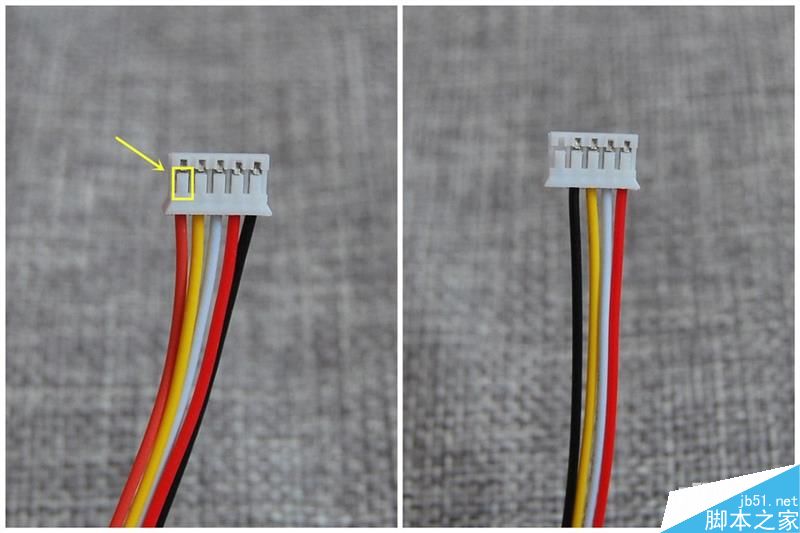

左邊是買來的5PIN線原來的線序，右邊是改變線序后的狀態。你們可能要問如何改變線序，很簡單，用尖銳的針翹起下圖黃色框中的塑料卡子，就能取出線針。細心的小伙伴發現右圖只有4根線了，上面的表格中已經看到，PIN4就是那個空插口，索性不用了，不用去管他。

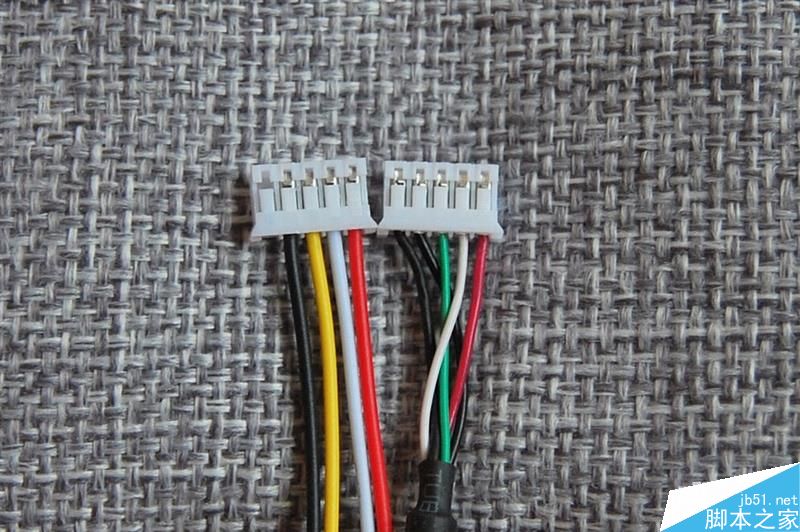

這邊上個對比圖，左邊是改造后的5PIN替換線，右邊是原裝的數據線，確認下線序OK，等待下一步的焊接改造。

二、連接插拔母座的PCB板針腳認知

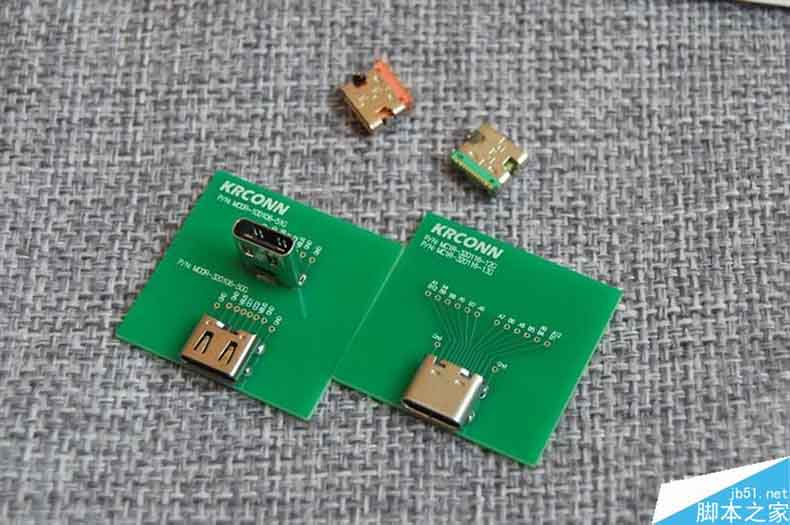

這是我入手的2種type-c母座。有一些不同。

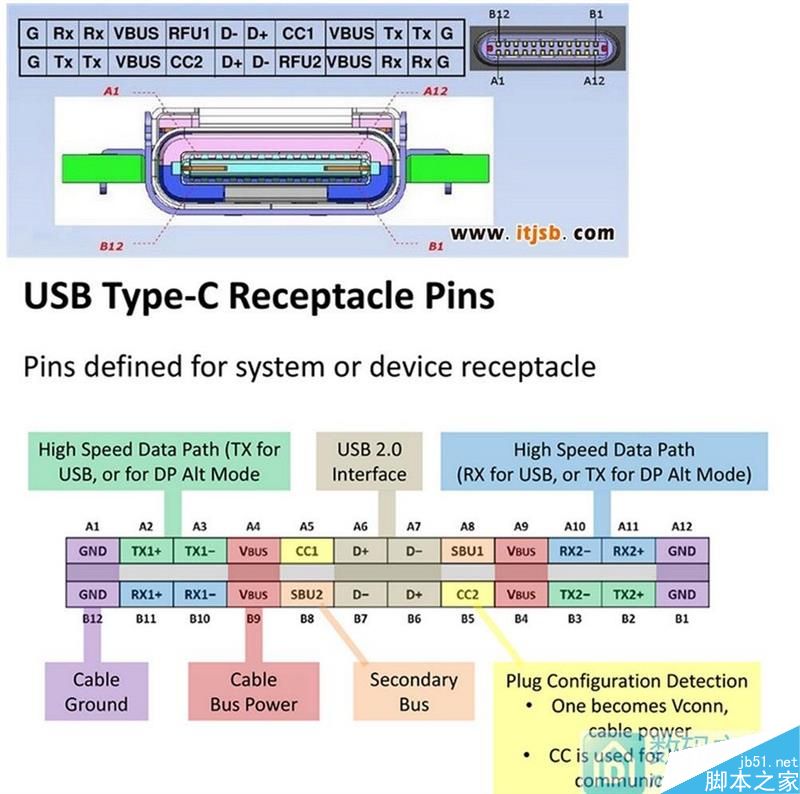

先上一張type-c的針腳圖，我們要找出VBUS、GND、D+、D-這四個針腳口。根據示意圖，我們找到了對應的A4，A1，A6，A7口，OK，待會焊接就是找著幾個口！

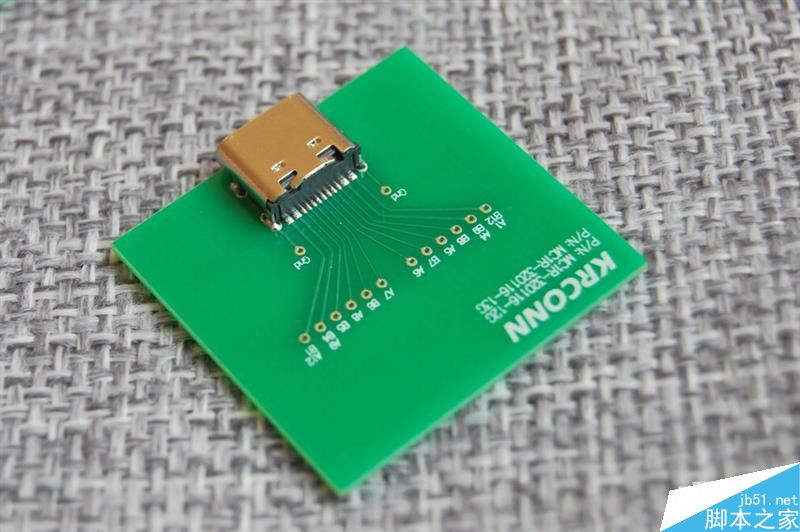

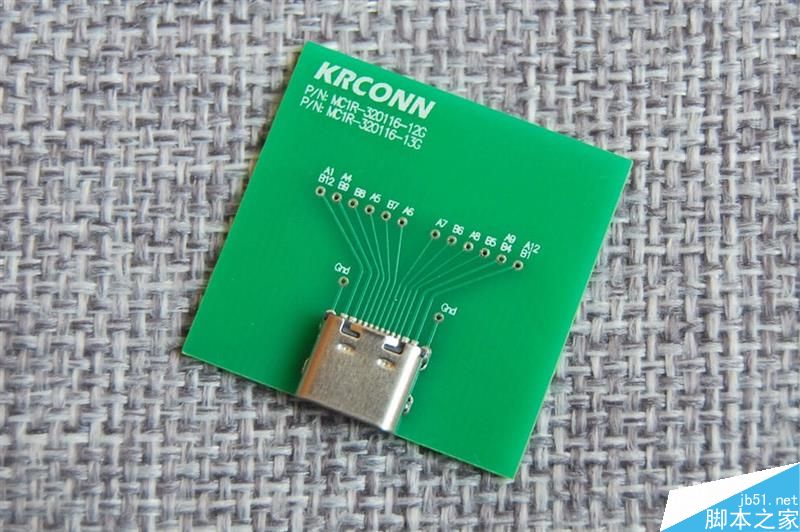

這是第一種type-c母座PCB板，可以找到上述的四個數據口。

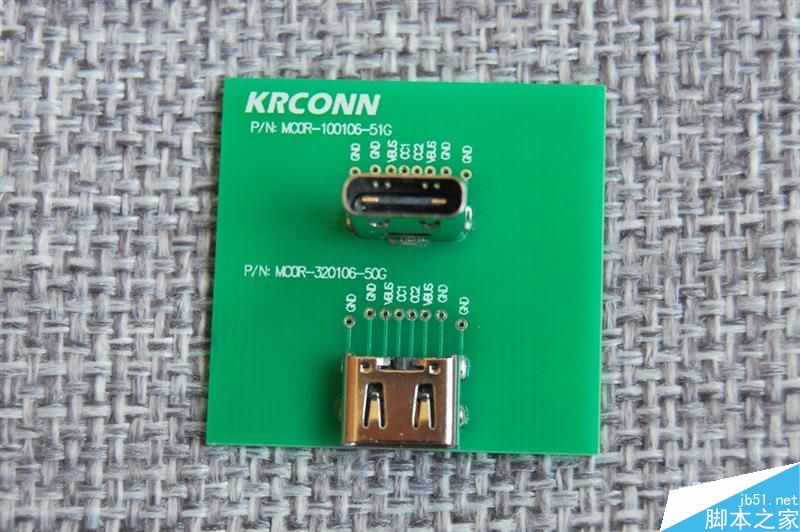

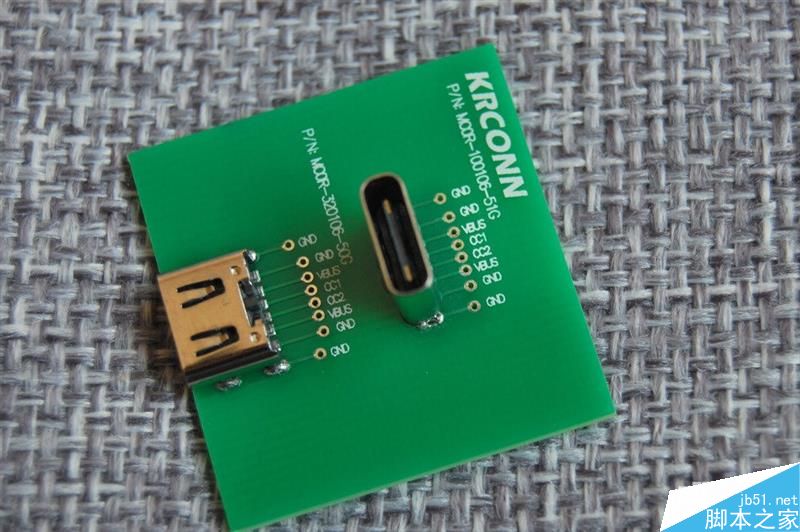

這是第二種type-c母座PCB板，發現了VBUS、GND的針腳口，但是沒有發現D+和D-口，反而找到了CC1和CC2，找到了上述表格對照，發現了黃色的接口和英文的表述，是一個熱插拔結構的偵測作用，主要還是用于手機充電的時候，type-c來偵測手機信息，啟動快充類型而用吧（猜測）。

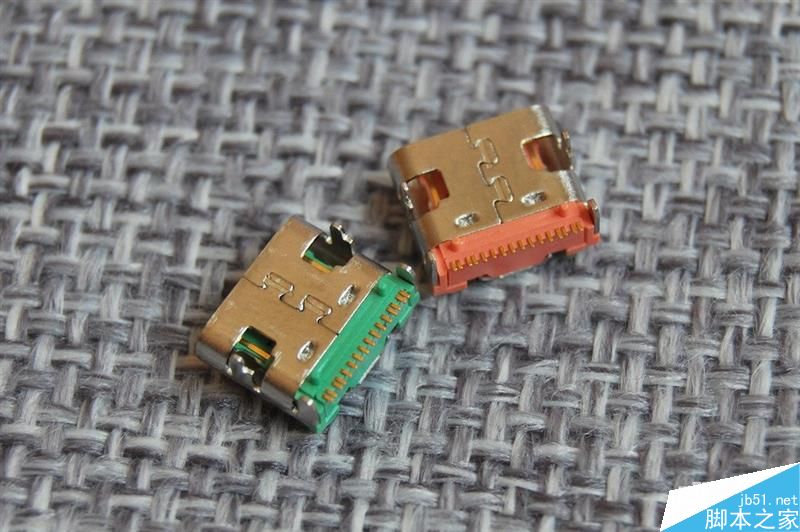

這是兩個裸的type-c母座，我的手動DIY能力估計是用不上這兩個了，針腳太細了，人工用普通烙鐵去焊接這個有點懸。。。
