診斷卡使用方法
一、用戶必讀;
二、智能型筆記本電腦診斷卡使用方法;
三、智能型四位診斷卡使用方法;
四、智能型并口診斷卡L50使用方法.
一、用戶必讀:
⑴. 診斷卡也叫PC Analyzer或POST （ Power On Self Test )卡，其工作原理是利用主板中 BIOS 內部自檢程序的檢測結果，通過代碼一一顯示出來，結合本書的代碼含義速查表就能很快地知道電腦故障所在。尤其在ＰＣ機不能引導操作系統、黑屏、喇叭不叫時，使用本卡更能體現其便利，使您事半功倍。BIOS 在每次開機時，對系統的電路、存儲器、鍵盤、視頻部分、硬盤、軟驅等各個組件進行嚴格測試，并分析系統配置，對已配置的基本Ｉ／Ｏ設置進行初始化，一切正常后，再引導操作系統。其顯著特點是以是否出現光標為分界線，先對關鍵性部件進行測試。關鍵性部件發生故障強制機器轉入停機，顯示器無光標，則屏幕無任何反應。然后，對非關鍵性部件進行測試，如有故障機器也繼續運行，同時顯示器顯示出錯信息,當機器出現故障，尤其是出現關鍵性故障，屏幕上無顯示時，將本卡插入擴棄槽內。根據卡上顯示的代碼，表示的故障原因和部位，就可清楚地知道故障所在。
⑵. 注意分辨“故障代碼”與“起始碼；起始碼是無意義的,只有故障代碼才能準確指出故障所在。
⑶. 故障代碼含義速查表是按代碼值從小到大排序，卡中出碼順序由主板BIOS 確定。
⑷. 未定義的代碼表中未能列出。
⑸ 對于不同 BIOS （常用的 AMI 、 Award 、 Phoenix ）同一代碼所代表的意義不同，因此應弄清您所檢測的電腦是屬于哪一種類型的BIOS, 您可查閱您的電腦使用手冊，或從主板上的 BIOS 芯片上直接查看，也可以在啟動的屏幕中直接看到。
⑹.有少數主板的 PCI 槽只有一部分代碼出現，但 ISA 槽則有完整自檢代碼輸出。且目前已發現有極個別原裝機主板的 ISA 槽無代碼輸出，而 PCI 槽則有完整代碼輸出，故建議您在查看代碼不成功時，將本雙槽卡換到另一種插槽試一下。另外，同一塊主板的不同 PCI 槽，有的槽有完整代碼送出，如 DELL810 主板只有靠近 CPU 的一個 PCI槽有完整代碼顯示，一直變化到“ 00 ”或“ FF ”，而其它 PCI 槽走到 “ 38 ”后則不繼續變化。
⑺. 復位信號所需時間 ISA 與 PCI 不一定同步，故有可能 ISA 開始出代碼，但 PCI 的復位燈還未熄，故 PCI 代碼停在起始代碼上。
⑻. 由于主板品種和結構的多樣性及 BIOS POST 代碼不斷更新，令緊接在代碼后面的查找故障部件和范圍的準確性受到影響，故《代碼含義速查表》中說明的故障部件和范圍只能作為參考。
⑼. 根據經驗：兩位代碼的卡用在 P Ⅱ 300 以下的主板中可信，而用在P Ⅱ 300 以上的板中會死機、不走碼或出假碼，故建議您購買PI0050A智能型四位代碼診斷卡，該卡到目前為止，還沒有收到過用戶的不良反映。

⑽ 十六進制字符表：

⑾ 指示燈功能速查表：
　　PCI&ISA診斷卡信號燈說明：
　　當插在PCI總線槽上時，電源指示燈組為：12V,-12V,3V3,5V；信號指示燈組為：IRDY,FRAME,CLK,RST,RUN當插在ISA總線槽上時，電源指示燈組為：12V,-12V,-5V,5V；信號
指示燈組為：BIOS,OSC,CLK,RST,RUN。
燈名信號名稱                         說明
RUN 主板運行若主板能運行指令 ,此燈會閃亮 ,若主板沒有運行則不亮。
CLK 總線時鐘不論臺式電腦的 ISA 、PCI 或筆記本電腦的 MinPCI 只要一塊空板（無 CPU 等）接通電源就應常亮 ,否則 CLK 信號壞。
BIOS 基本輸入輸出當診斷卡插在ISA總線槽上時，主板運行時對 BIOS 有讀操作時就閃亮。 (注意：PI0050A-S,PI0050A-SD被插在ISA總線上時，BIOS燈常亮，對 BIOS 有讀操作時，燈才熄滅。它的定義與兩位診斷卡和PI0050的BIOS信號燈定義相反)
IRDY 主設備準備好當診斷卡插在PCI總線槽上時，有IRDY信號時才閃亮，否則不亮。
OSC 振蕩是 ISA 槽的主振信號 ,空板通電則應常亮 , 否則主板的晶體振蕩電路不工作 ,而無 OSC 信號。
FRAME 幀周期 PCI 槽或 MiniPCI 槽有循環幀信號時燈才閃亮 ,
RST 復位 RESET 開機或按了 RESET 開關后亮半秒鐘熄滅屬正常，若不滅常因主板上的復位插針錯接到加速開關或錯接了短路，或復位電路壞。
12V 電源空板上電即應常亮，否則無此電壓或主板有短路。
-12V 電源同上。
5V 電源同上。（ L50 采用高級變色燈。當只接入 USB 口或主機電源插頭之一后，燈亮的時候表示主機電源已開。當此燈變色即表示 L50 是帶電插入并口中的。）
-5V 電源同上（只有 ISA 槽才有此電壓）。
3V3 電源這是臺式電腦的 PCI 和筆記本的 MiniPCI 槽特有的 3.3V 電壓 , 空板上電即應常亮 , 有些主板的 PCI 槽無 3V3 電壓 , 則不亮.


二、智能型筆記本診斷卡使用方法

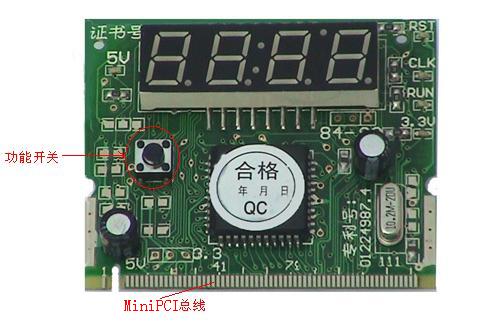

⑴ 智能型筆記本診斷卡的安裝，如圖：

⑵ 智能型筆記本診斷卡使用方法流程圖：

⑶ 智能型筆記本診斷卡M04 A數碼管顯示定義：

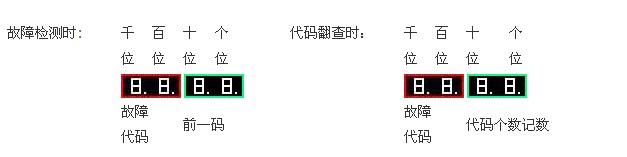

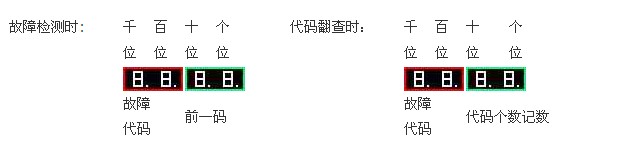

智能型筆記本診斷卡M04 顯示四位代碼，前兩位（即千位和百位）為被測計算機的檢測故障代碼；后兩位（十位和個位）根據不同的操作，顯示的代碼意義不同。當故障檢測時，十位和個位顯示的是千百位上故障代碼的前一碼；當使用代碼翻查功能時，十位和個位顯示的是千百位上故障代碼的個數記數（M04卡總共能記憶48個代碼，記數的序數號為00至47）。

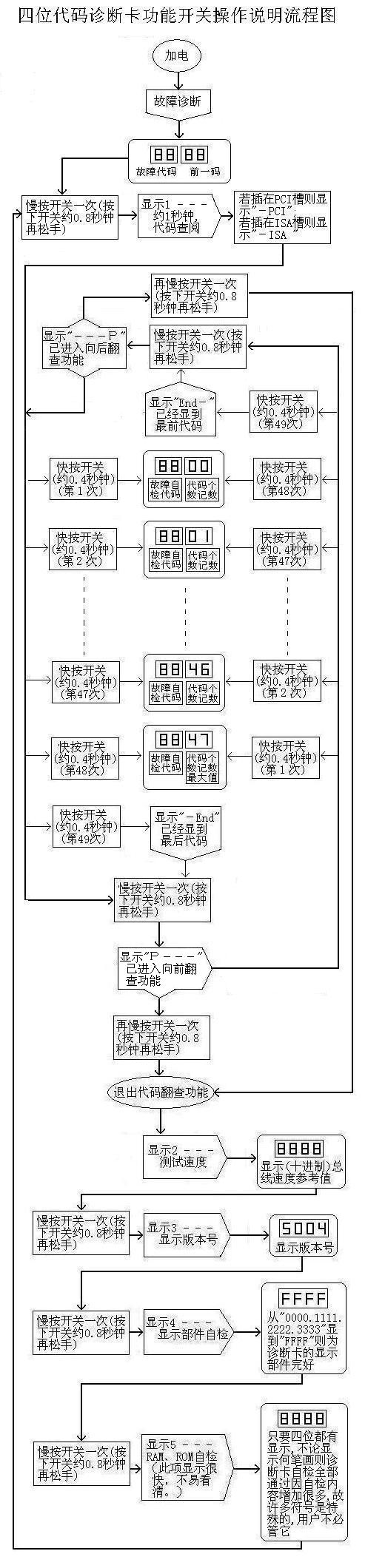

⑷ 智能型筆記本診斷卡M04A功能開關操作說明流程圖：

⑸ 智能型筆記本診斷卡M04A文字符號含義表:

文字符號                           說明

進入方法

０－－－
①開機自動進入
②慢按功能操作開關第6次時，又循環返回。顯示“0－－－”
主菜單第0種功能提示符，為了不耽誤故障代碼的顯故"0---"顯示時間短(不易看見),即很快進入主板故障診斷功能。

１－－－
慢按功能操作開關第１次，顯示“１－－－”
主菜單第一種功能提示符，顯示約半秒鐘后進入代碼查閱功能。
２－－－
慢按功能操作開關第２次，顯示“２－－－”
主菜單第二種功能提示符，顯示約半秒鐘后將總線速度參考值顯示出來,值越大速度越快。
３－－－
慢按功能操作開關第３次，顯示“３－－－”
主菜單第三種功能提示符，顯示約半秒鐘后將本卡的版本號“5004”顯示出來。
４－－－
慢按功能操作開關第４次，顯示“４－－－”
主菜單第四種功能提示符，顯示約半秒鐘后開始自檢
并顯示“0000” 、“1111”...至 “FFFF”
５－－－
慢按功能操作開關第５次，顯示“５－－－”
主菜單第五種功能提示符，顯示0.1秒(不易看見)即開始自檢，只要四位都有顯示,不論顯示何筆畫則診斷卡自檢全部通過,因自檢內容增加很多,故許多符號是特殊的,用戶不必管它。
－P C I
診斷卡確認為被插到MiniPCI槽，并等待您按開關進行代碼“向后”翻查。
－－－Ｐ
現在是向后查代碼狀態，顯示約半秒后將十六進制的故障代碼顯示在千百位，將代碼個數顯示在十個位。
Ｐ－－－
現在是向前查代碼狀態，顯示約半秒后將十六進制的故障代碼顯示在千百位，將代碼個數顯示在十個位。
－E n d
表示當前處在向后翻查代碼功能，且已經查到了最后一個（第47個）；按一次“長鍵”可退出本功能并切換為向前查代碼方式，并顯示“Ｐ－－－”，半秒后將47個代碼顯示在千百位處，將代個數“47”顯示在十個位處；若連續按2次“長鍵”則退出代碼翻查功能，進入主菜單的第二功能并顯示“２－－－”，半秒后顯示十進制速度參考值。
E n d－
表示當前處在代碼向前翻查功能，且已經查到了最前面的一個（第0個）；此時若按一次“長鍵”可退出本功能并切換到向后查代碼方式，并顯示“－－－Ｐ ”，半秒后將第0個代碼顯示在千百位處，將代碼個“00”顯示在十個位處；若連續按2次“長鍵”則退出代碼翻查功能，進入主菜單的第二功能并顯示“２－－－”，半秒后顯示十進制速度參考值。

筆記本電腦MiniPCI總線測速功能說明
　　　　在一塊新的筆記本電腦上，使用其功能，可以方便的測試筆記本電腦的MiniPCI總線速度，即測即知；使用其功能，可以在購買筆記本電腦時，起到參考作用；也可使用其功能，將總線速度快的筆記本電腦賣出好價錢?！?
將智能型筆記本診斷卡插到筆記本電腦的MiniPCI插槽上，按功能操作開關2次，顯示“2－－－”顯示總線速度十進制參考值，值越大速度越快。

三、智能型四位診斷卡使用方法:
⑴ 智能型四位診斷卡的安裝，如圖：

PC Analyzer_ Diagnostic Card_ POST Bios Test Card

PC Analyzer_ Diagnostic Card_ POST Bios Test Card

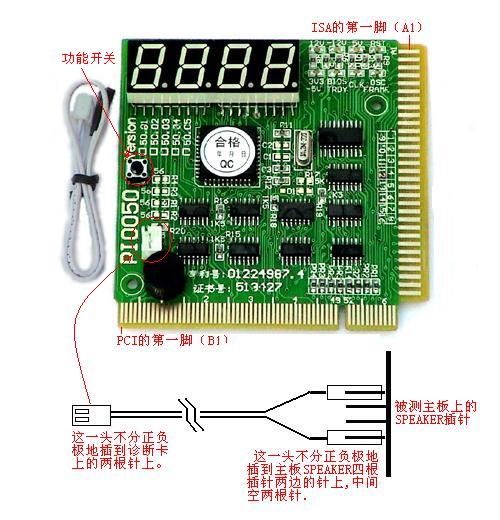

　主板上PCI槽的第一腳（B1）和ISA槽的第一腳在這里（A1）的位置如下圖：

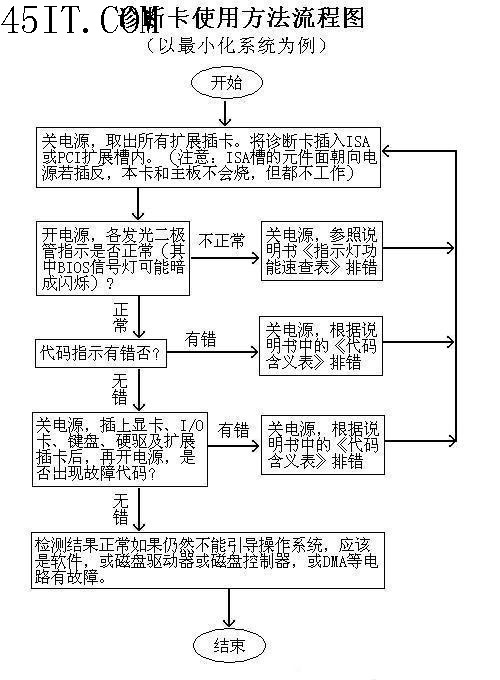

⑵ 智能型診斷卡PI0050A使用方法流程圖：

⑶ 智能型診斷卡PI0050A數碼管顯示定義：

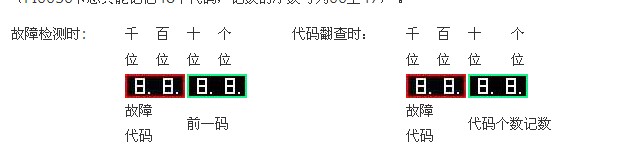

智能型診斷卡 PI0050A 顯示四位代碼，前兩位（即千位和百位）為被測計算機的檢測故障代碼；后兩位（十位和個位）根據不同的操作，顯示的代碼意義不同。當故障檢測時，十位和個位顯示
的是千百位上故障代碼的前一碼；當使用代碼翻查功能時，十位和個位顯示的是千百位上故障代碼的個數記數（PI0050卡總共能記憶48個代碼，記數的序數號為00至47）。

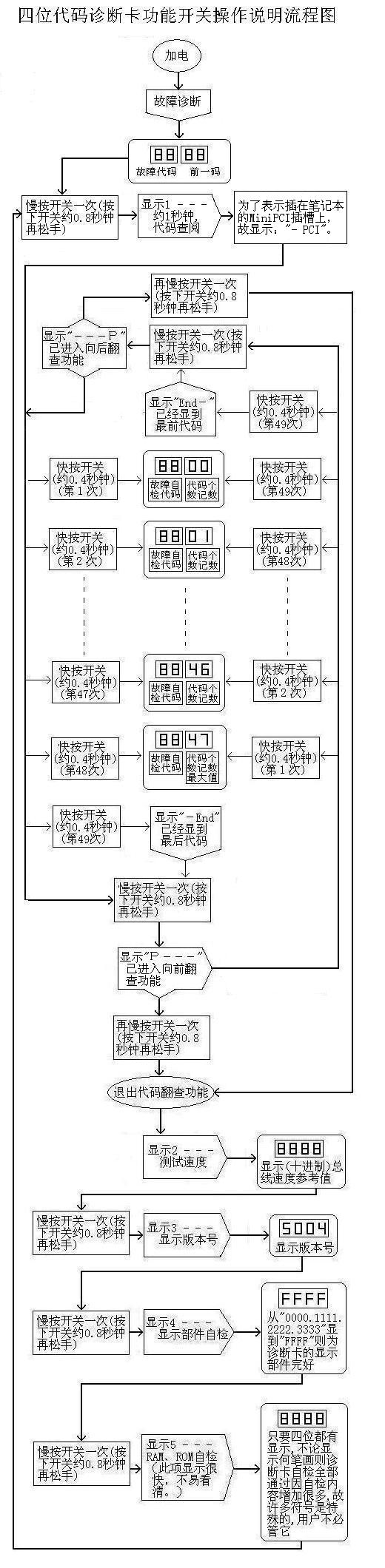

⑷ 智能型診斷卡PI0050Ａ功能開關操作說明流程圖：

⑸ 智能型診斷卡PI0050A文字符號含義表:
文字符號說明
進入方法
－－－
①開機自動進入
②慢按功能操作開關第6次時，又循環返回。顯示“0－－－”
主菜單第0種功能提示符，為了不耽誤故障代碼的顯示故"0---"顯示時間短(不易看
見),即很快進入主板故障診斷功能。

１－－－
慢按功能操作開關第１次，顯示“１－－－”
主菜單第一種功能提示符，顯示約半秒鐘后進入代碼查閱功能。
２－－－
慢按功能操作開關第２次，顯示“２－－－”
主菜單第二種功能提示符，顯示約半秒鐘后將總線速度參考值顯示出來,值越大速度越快。
３－－－
慢按功能操作開關第３次，顯示“３－－－”
主菜單第三種功能提示符，顯示約半秒鐘后將本卡的
版本號“5004”顯示出來。
４－－－
慢按功能操作開關第４次，顯示“４－－－”
主菜單第四種功能提示符，顯示約半秒鐘后開始自檢
并顯示“0000” 、“1111”...至 “FFFF”
５－－－
慢按功能操作開關第５次，顯示“５－－－”
主菜單第五種功能提示符，顯示0.1秒(不易看見)即開始自檢，只要四位都有顯示,不論顯示何筆畫則診斷卡自檢全部通過,因自檢內容增加很多,故許多符號是特殊的,用戶不必管它。
－P C I
診斷卡確認為被插到PCI槽，并等待您按開關進行代碼“向后”翻查。
－I S A
診斷卡確認為被插到ISA槽，并等待您按開關進行代碼“向后”翻查。
－－－Ｐ
現在是向后查代碼狀態，顯示約半秒后將十六進制的故障代碼顯示在千百位，將代碼個數顯示在十個位。
Ｐ－－－
現在是向前查代碼狀態，顯示約半秒后將十六進制的故障代碼顯示在千百位，將代碼個數顯示在十個位。
－E n d
表示當前處在向后翻查代碼功能，且已經查到了最后一個（第47個）；按一次“長鍵”可退出本功能并切換為向前查代碼方式，并顯示“Ｐ－－－”，半秒后將47個代碼顯示在千百位處，將代個數“47”顯示在十個位處；若連續按2次“長鍵”則退出代碼翻查功能，進入主菜單的第二功能并顯示“２－－－”，半秒后顯示十進制速度參考值。
E n d－
表示當前處在代碼向前翻查功能，且已經查到了最前面的一個（第0個）；此時若按一次“長鍵”可退出本功能并切換到向后查代碼方式，并顯示“－－－Ｐ”，半秒后將第0個代碼顯示在千百位處，將代碼個“00”顯示在十個位處；若連續按2次“長鍵”則退出代碼翻查功能，進入主菜單的第二功能并顯示“２－－－”，半秒后顯示十進制速度參考值。

主板PIC和ISA總線測速功能說明
　　　　在一塊新的主板上，使用其功能，可以方便的測試主板PCI和
　　 ISA總線速度，即測即知；使用其功能，可以在購買主板時，起到
　　參考作用；也可使用其功能，將總線速度快的主板買出好價錢。
　　　　將智能型診斷卡 PI0050A 插到主板ISA或PCI插槽上，按功能操
　　作開關2次，顯示“2－－－”顯示總線速度十進制參考值，值越大　　速度越快。
注意：
　　當PI0050A-S和PI0050A-SD插在ISA總線槽上時，BIOS信號燈亮
表示此刻主板運行時對 BIOS 無讀操作。滅表示此刻主板運行時對 BIOS 有讀操作（同兩位代碼診斷卡和PI0050相反,說明書上BIOS信號燈的定義是按照兩位代碼診斷卡和PI0050系列說明的。）。閃亮表示主板運行時對 BIOS 無操作的時間很短，有時由于時間太短，人眼根本無法覺察BIOS信號燈閃亮過；同樣，有時主板運行時對 BIOS 有讀操作的時間很短，由于時間太短，人眼根本無法覺察到 BIOS信號熄滅過。當診斷卡插在PCI總線槽上時， FRAME信號燈亮表示此刻PCI總線槽有循環幀信號，滅表示此刻無循環幀信號。閃亮表示信號持續的時間很短，有時由于時間太短，人眼根本無法覺察到 FRAME信號燈閃亮過；同樣，有時由于中途沒有信號且時間很短，人眼根本無法覺察到 FRAME信號燈熄滅過。
　　四、智能型并口四位診斷卡使用方法:

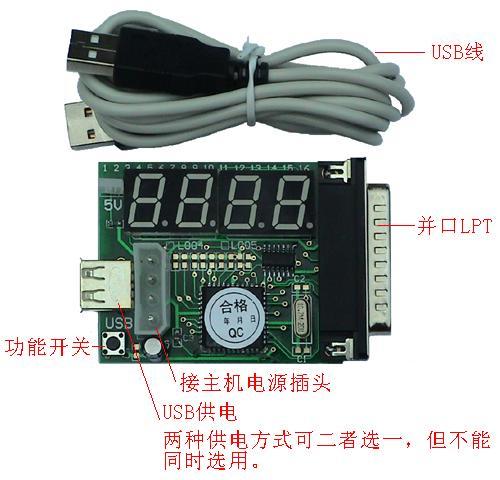

　　 ⑴ 智能型并口四位診斷卡的安裝，如圖：

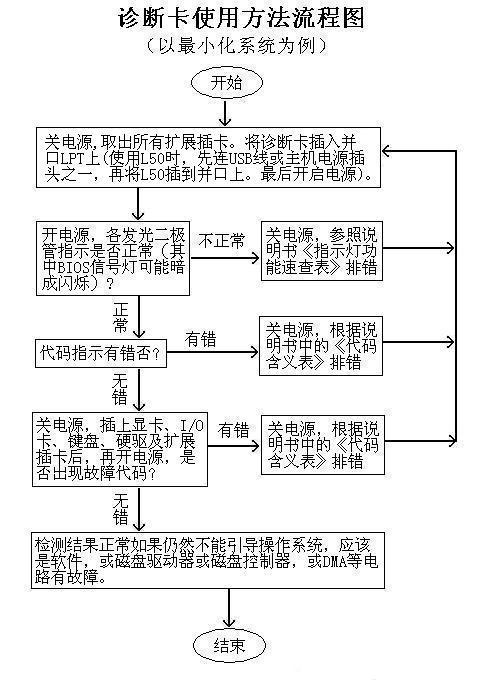

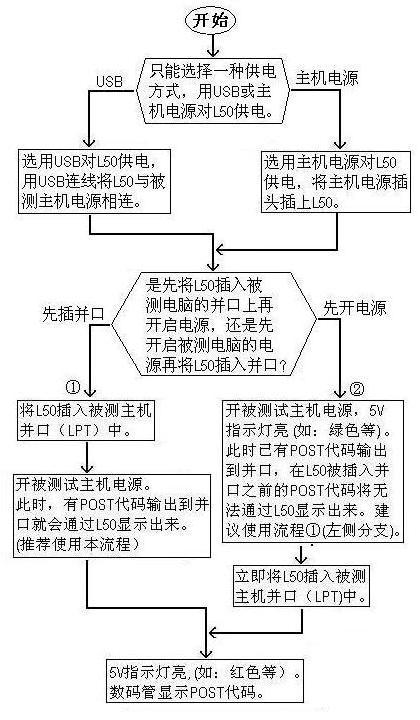

⑵ 智能型并口診斷卡L50使用方法流程圖：

⑶ L50的５Ｖ指示燈說明：

⑷ 智能型并口診斷卡L50 數碼管顯示定義：

智能型并口診斷卡L50 顯示四位代碼，前兩位（即千位和百位）為被測計算機的檢測故障代碼；后兩位（十位和個位）根據不同的操作，顯示的代碼意義不同。當故障檢測時，十位和個位顯示的是千百位上故障代碼的前一碼；當使用代碼翻查功能時，十位和個位顯示的是千百位上故障代碼的個數記數（PI0050卡總共能記憶48個代碼，記數的序數號為00至47）。

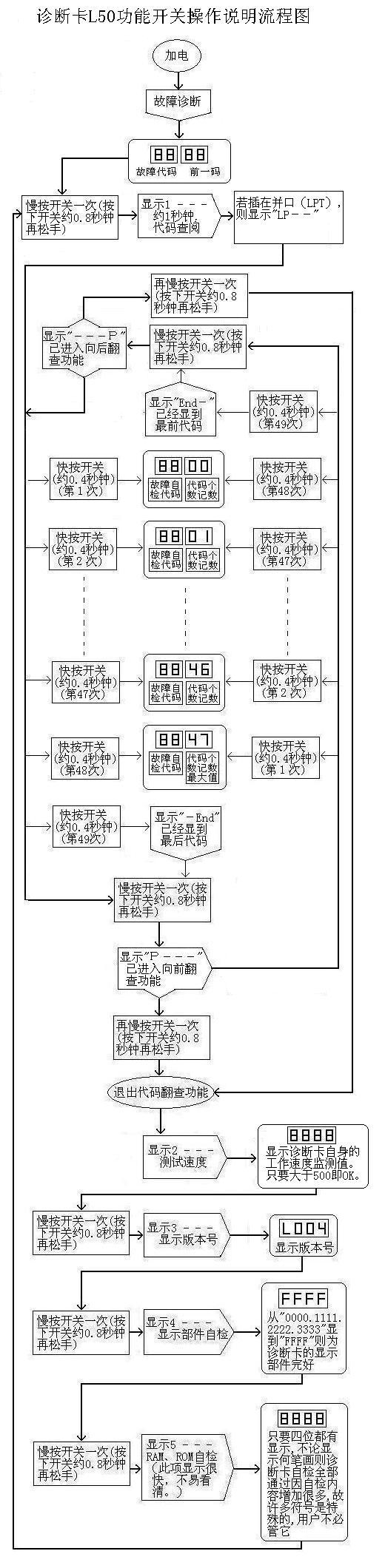

⑸ 智能型并口診斷卡L50 功能開關操作說明流程圖：

⑹ 智能型并口診斷卡L50文字符號含義表
文字符號說　　　　　　　明
進入方法
０－－－ ①開機自動進入
②慢按功能操作開關第6次時，又循環返回。顯示“0－－－”
主菜單第0種功能提示符，為了不耽誤故障代碼的顯示故"0---"顯示時間短(不易看見),即很快進入主板故障診斷功能。

１－－－慢按功能操作開關第１次，顯示“１－－－” 主菜單第一種功能提示符，顯示約半秒鐘后進入代碼查閱功能。

２－－－慢按功能操作開關第２次，顯示“２－－－” 主菜單第二種功能提示符,顯示診斷卡自身工作速度監測值。只要大于 0500，即為良好。

３－－－慢按功能操作開關第３次，顯示“３－－－” 主菜單第三種功能提示符，顯示約半秒鐘后將本卡的版本號“L004”顯示出來。

４－－－慢按功能操作開關第４次，顯示“４－－－” 主菜單第四種功能提示符，顯示約半秒鐘后開始自檢并顯示“0000” 、“1111”...至 “FFFF”

５－－－慢按功能操作開關第５次，顯示“５－－－” 主菜單第五種功能提示符，顯示0.1秒(不易看見)即開始自檢，只要四位都有顯示,不論顯示何筆畫則診斷卡自檢全部通過,因自檢內容增加很多,故許多符號是特殊的,用戶不必管它。

LP－－診斷卡確認為被插到并口（ LPT）上，并等待您按開關進行代碼“向后”翻查。
－－－Ｐ現在是向后查代碼狀態，顯示約半秒后將十六進制的故障代碼顯示在千百位，將代碼個數顯示在十個位。

Ｐ－－－現在是向前查代碼狀態，顯示約半秒后將十六進制的故障代碼顯示在千百位，將代碼個數顯示在十個位。

－E n d 表示當前處在向后翻查代碼功能，且已經查到了最后一個（第47個）；按一次“長鍵”可退出本功能并切換為向前查代碼方式，并顯示“Ｐ－－－”，半秒后將47個代碼顯示在千百位處，將代個數“47”顯示在十個位處；若連續按2次“長鍵”則退出代碼翻查功能，進入主菜單的第二功能并顯示“２－－－”，半秒后顯示十進制速度參考值。

E n d－表示當前處在代碼向前翻查功能，且已經查到了最前面的一個（第0個）；此時若按一次“長鍵”可退出本功能并切換到向后查代碼方式，并顯示“－－－Ｐ”，半秒后將第0個代碼顯示在千百位處，將代碼個“00”顯示在十個位處；若連續按2次“長鍵”則退出代碼翻查功能，進入主菜單的第二功能并顯示“２－－－”，半秒后顯示十進制速度參考值。
