電腦主機電源開關的維修詳細方法(圖解)

2020-10-22 19:04:40

字體：大中小

來源：轉載

供稿：網友

一顆強勁的CPU可以帶著我們在復雜的數碼世界里飛速狂奔，一塊最酷的顯示卡會帶著我們在絢麗的3D世界里領略那五光十色的震撼，一塊最棒的聲卡更能帶領我們進入那美妙的音樂殿堂。相對于CPU，顯示卡、聲卡而言，電源可能是微不足道的，我們對它的了解也不是很多，可是我們必須知道，一個穩定工作的電源，是使我們計算機能夠更好工作的前提。

　　計算機開關電源工作電壓較高，通過的電流較大，又工作在有自感電動勢的狀態下，因此，使用過程中故障率較高。對于電源產生的故障，不少朋友束手無策，其實，只要有一點電子電路知識，就可以輕松的維修電源。

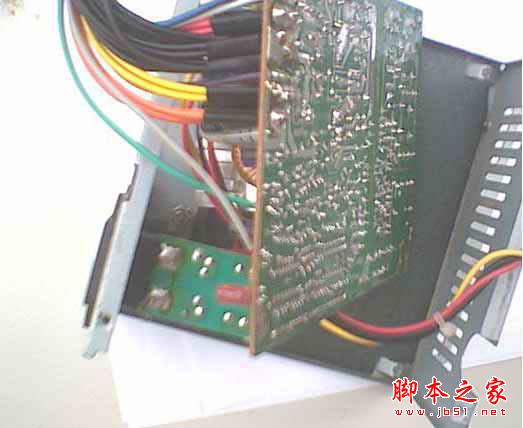

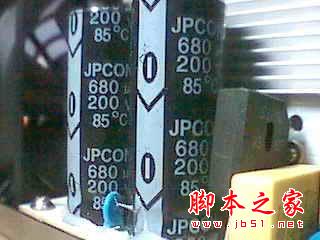

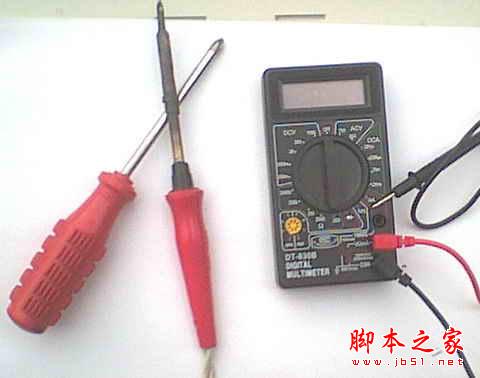

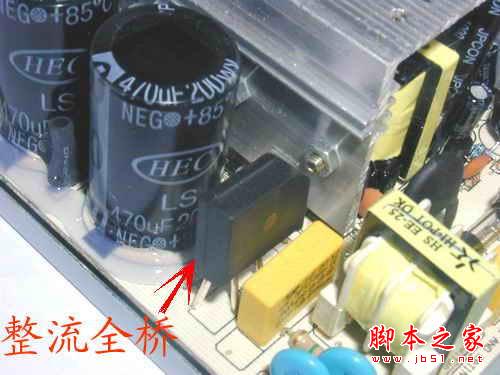

　　首先，我們要知道計算機開關電源的工作原理。電源先將高電壓交流電（220V）通過全橋二極管（圖1、2）整流以后成為高電壓的脈沖直流電，再經過電容濾波（圖3）以后成為高壓直流電。

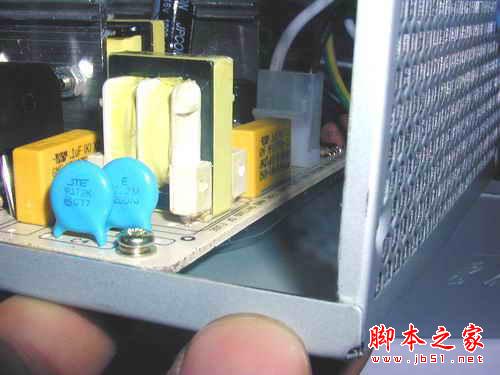

　　此時，控制電路控制大功率開關三極管將高壓直流電按照一定的高頻頻率分批送到高頻變壓器的初級（圖4）。接著，把從次級線圈輸出的降壓后的高頻低壓交流電通過整流濾波轉換為能使電腦工作的低電壓強電流的直流電。其中，控制電路是必不可少的部分。它能有效的監控輸出端的電壓值，并向功率開關三極管發出信號控制電壓上下調整的幅度。在計算機開關電源中，由于電源輸入部分工作在高電壓、大電流的狀態下，故障率最高；其次輸出直流部分的整流二極管、保護二極管、大功率開關三極管較易損壞；再就是脈寬調制器TL494的4腳電壓是保護電路的關鍵測試點。通過對多臺電源的維修，總結出了對付電源常見故障的方法。

　　一、在斷電情況下，“望、聞、問、切”

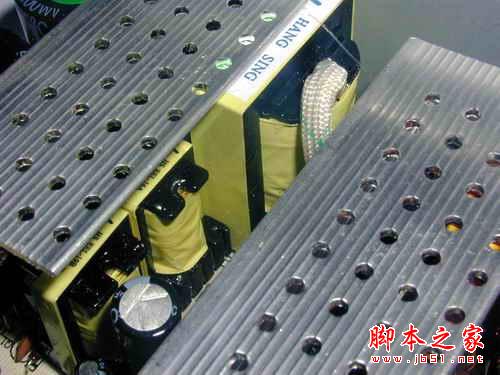

　　由于檢修電源要接觸到220V高壓電，人體一旦接觸36V以上的電壓就有生命危險。因此，在有可能的條件下，盡量先檢查一下在斷電狀態下有無明顯的短路、元器件損壞故障。首先，打開電源的外殼，檢查保險絲（圖5）是否熔斷，再觀察電源的內部情況，如果發現電源的PCB板上元件破裂，則應重點檢查此元件，一般來講這是出現故障的主要原因；聞一下電源內部是否有糊味，檢查是否有燒焦的元器件；問一下電源損壞的經過，是否對電源進行違規的操作，這一點對于維修任何設備都是必須的。在初步檢查以后，還要對電源進行更深入地檢測。

　　用萬用表測量AC電源線兩端的正反向電阻及電容器充電情況，如果電阻值過低，說明電源內部存在短路，正常時其阻值應能達到100千歐以上；電容器應能夠充放電，如果損壞，則表現為AC電源線兩端阻值低，呈短路狀態，否則可能是開關三極管VT1、VT2擊穿。

　　然后檢查直流輸出部分。脫開負載，分別測量各組輸出端的對地電阻，正常時，表針應有電容器充放電擺動，最后指示的應為該路的泄放電阻的阻值。否則多數是整流二極管反向擊穿所致。

　　二、加電檢測

　　在通過上述檢查后，就可通電測試。這時候才是關鍵所在，需要有一定的經驗、電子基礎及維修技巧。一般來講應重點檢查一下電源的輸入端，開關三極管，電源保護電路以及電源的輸出電壓電流等。如果電源啟動一下就停止，則該電源處于保護狀態下，可直接測量TL494的4腳電壓，正常值應為0.4V以下，若測得電壓值為+4V以上，則說明電源的處于保護狀態下，應重點檢查產生保護的原因。由于接觸到高電壓，建議沒有電子基礎的朋友要小心操作。

　　三、常見故障

　　1．保險絲熔斷

　　一般情況下，保險絲熔斷說明電源的內部線路有問題。由于電源工作在高電壓、大電流的狀態下，電網電壓的波動、浪涌都會引起電源內電流瞬間增大而使保險絲熔斷。重點應檢查電源輸入端的整流二極管，高壓濾波電解電容，逆變功率開關管等，檢查一下這些元器件有無擊穿、開路、損壞等。如果確實是保險絲熔斷，應該首先查看電路板上的各個元件，看這些元件的外表有沒有被燒糊，有沒有電解液溢出。如果沒有發現上述情況，則用萬用表進行測量，如果測量出來兩個大功率開關管e、 c極間的阻值小于100kΩ，說明開關管損壞。其次測量輸入端的電阻值，若小于200kΩ，說明后端有局部短路現象。
　　2．無直流電壓輸出或電壓輸出不穩定

　　如果保險絲是完好的，可是在有負載情況下，各級直流電壓無輸出。這種情況主要是以下原因造成的：電源中出現開路、短路現象，過壓、過流保護電路出現故障，振蕩電路沒有工作，電源負載過重，高頻整流濾波電路中整流二極管被擊穿，濾波電容漏電等。這時，首先用萬用表測量系統板+5V電源的對地電阻，若大于0．8Ω，則說明電路板無短路現象；然后將電腦中不必要的硬件暫時拆除，如硬盤、光盤驅動器等，只留下主板、電源、蜂鳴器，然后再測量各輸出端的直流電壓，如果這時輸出為零，則可以肯定是電源的控制電路出了故障。

　　3．電源負載能力差

　　電源負開能力差是一個常見的故障，一般都是出現在老式或是工作時間長的電源中，主要原因是各元器件老化，開關三極管的工作不穩定，沒有及時進行散熱等。應重點檢查穩壓二極管是否發熱漏電，整流二極管損壞、高壓濾波電容損壞、晶體管工作點未選擇好等。
　　4、通電無電壓輸出，電源內發出吱吱聲。

　　這是電源過載或無負載的典型特征。先仔細檢查各個元件，重點檢查整流二極管、開關管等。經過仔細檢查，發現一個整流二極管1N4001的表面已燒黑，而且電路板也給燒黑了。找同型號的二極管換下，用萬用表一量果然是擊穿的。接上電源，可風扇不轉，吱吱聲依然。用萬用表量＋12V輸出只有＋0.2V，＋5V只有0.1V。這說明元件被擊穿時電源啟動自保護。測量初級和次級開關管，發現初級開關管中有一個已損壞，用相同型號的開關管換上，故障排除，一切正常。

　　5、沒有吱吱聲,上一個保險絲就燒一個保險絲。

　　由于保險絲不斷地熔斷，搜索范圍就縮小了。可能性只有3個：1、整流橋擊穿；2、大電解電容擊穿；3、初級開關管擊穿。電源的整流橋一般是分立的四個整流二極管，或是將四個二極管固化在一起。將整流橋拆下一量是正常的。大電解電容拆下測試后也正常，注意焊回時要注意正負極。最后的可能就只剩開關管了。這個電源的初級只有一個大功率的開關管。拆下一量果然擊穿，找同型號開關管換上，問題解決。

　　其實，維修電源并不難，一般電源損壞都可以歸結為保險絲熔斷、整流二極管損壞、濾波電容開路或擊穿、開關三極管擊穿以及電源自保護等，因開關電源的電路較簡單，故障類型少，很容易判斷出故障位置。只要有足夠的電子基礎知識，多看看相關報刊，多動動手，平時注意經驗的積累，電源故障是可以輕松檢修的。
