Windows2003群集對共享存儲設備要求不高，我們往往可以使用VMware自身的功能創建一個或多個共享磁盤。但是，Windows 2008群集對存儲要求很高，據說一定要支持SCSI-3 Persistent Reservation。一般就通過特殊的軟件來模擬共享存儲設備。

　　iSCSI設備是通過普通的TCP/IP網絡訪問共享存儲，因此最適合通過軟件進行模擬。iSCSI模擬器軟件用得比較多的主要有兩個：StarWind、Microsoft iSCSI Target 。我們這里以前者為例介紹模擬iSCSI設備。

一、安裝StarWind

1、準備計算機

　　StarWind將安裝在一臺Win2008服務器上，這臺服務器的IP地址為：192.168.1.1

　　然后我們將從一臺客戶端計算機訪問iSCSI設備，客戶端的IP地址為：192.168.1.21

　　如果是在生產環境中，建議：為了連接iSCSI設備，最好獨立使用一套網絡（網卡、網絡、交換機），隔離與其他應用程序的網絡通信。

2、啟動相應的服務

　　由于iSCSI通過TCP協議訪問共享存儲，而Microsoft又提供了模擬器，所以Win2008中直接集成了相關的驅動。

　　在安裝StarWind軟件時，要求計算機必須啟動“iSCSI 發起程序”服務。因此，在安裝之前還是最好啟動“iSCSI 發起程序”。

　　在“開始”--“所有程序”--“管理工具”，找到“iSCSI 發起程序”。

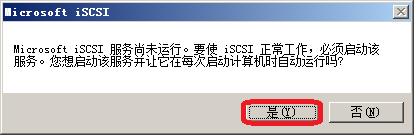

　　首先彈出一個提示信息，詢問是否讓“iSCSI 發起程序”以后在每次開機時都自動運行。毫無疑問，通常情況下選擇“是”。

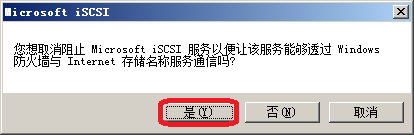

　　接著，又出現一個提示信息，詢問是否自動配置以打開防火墻的端口。由于Windows2008的安全策略發生重大變化，默認情況下防火墻不會打開端口，這樣就阻了訪問外部iSCSI設備。我們選擇“是”，讓W(xué)indows幫我們打開防火墻的端口，默認是TCP3260。

（類似地，在在Windows2008環境中安裝SQL Server 時，在安裝中只會有一個不起眼的警告，而不會自動打開TCP1433等端口）

3、安裝軟件

　　安裝過程比較簡單， 其中會有3個提示信息：

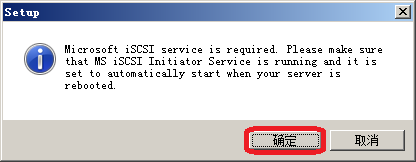

　　第一個提示信息顯示這臺計算機沒有啟動“iSCSI 發起程序”，如果不啟動這個服務，安裝程序就不能繼續往下進行。如果我們前面的操作已經啟動了“iSCSI 發起程序”，就不會再出現這個警告。

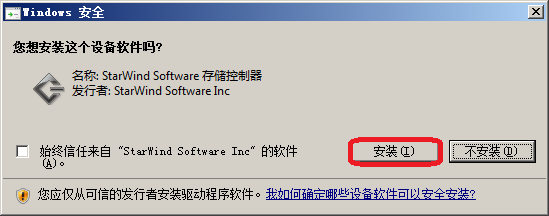

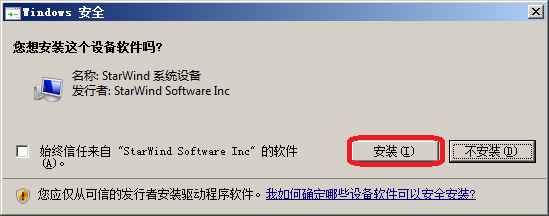

　　第二個和第三個是警告信息，確認是否要安裝驅動程序，毫無疑問，我們點“安裝”。

二、創建共享磁盤

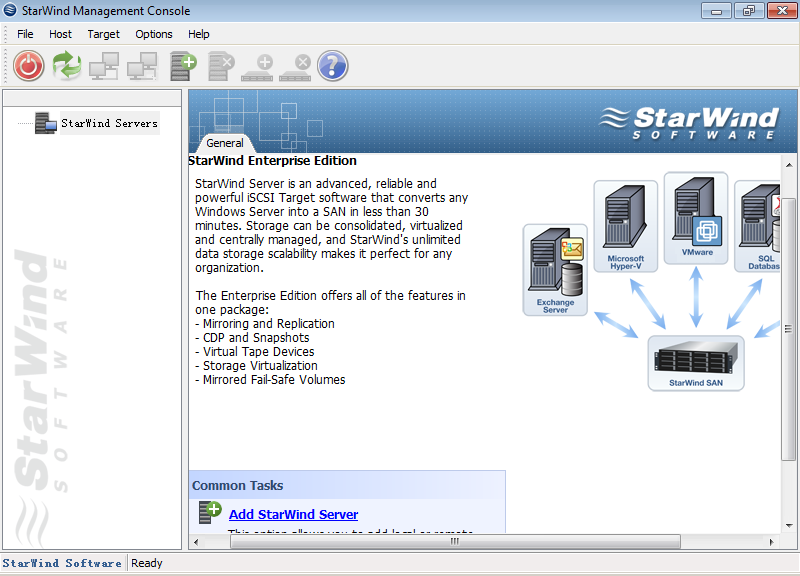

1、啟動StarWind管理器

　　默認情況下，StarWind管理器放在任務欄的右下角

2、添加主機

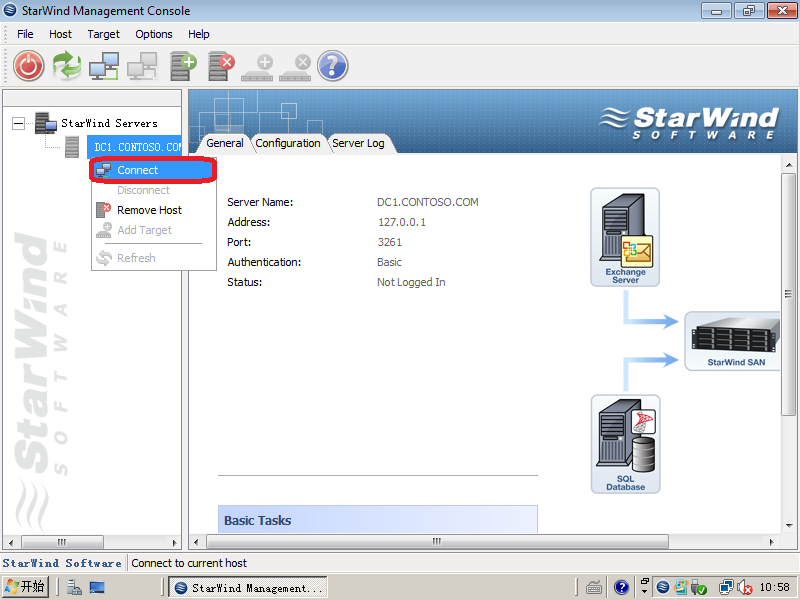

3、連接到主機

默認用戶名為：root ，默認的密碼為：starwind

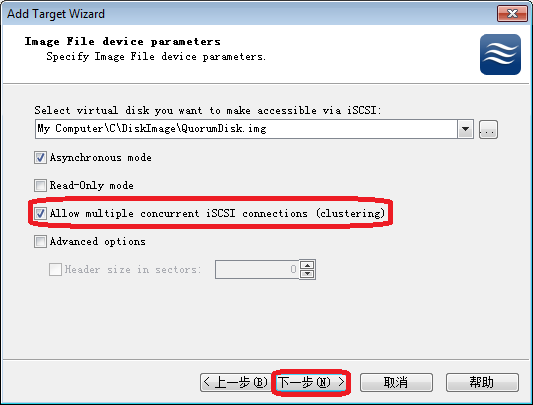

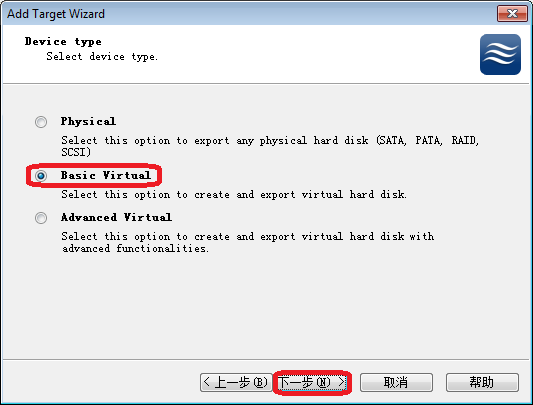

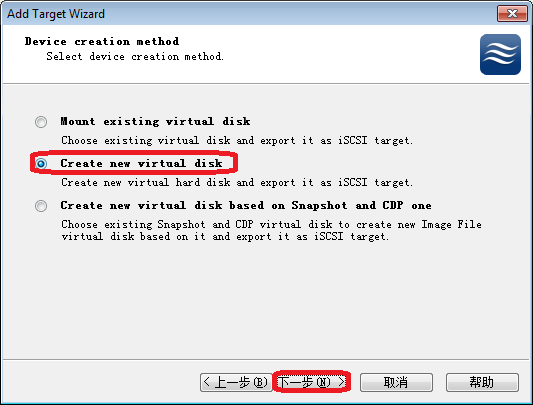

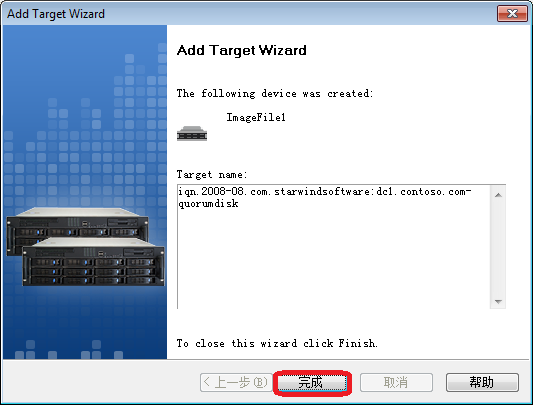

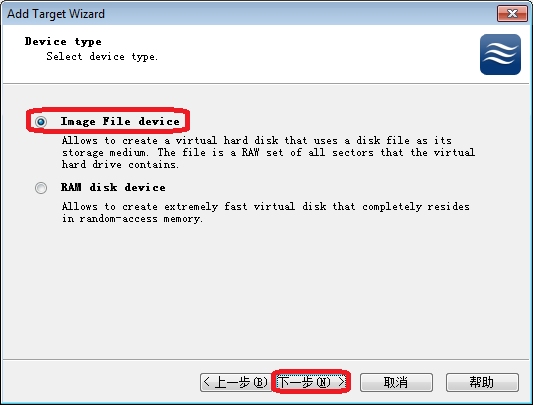

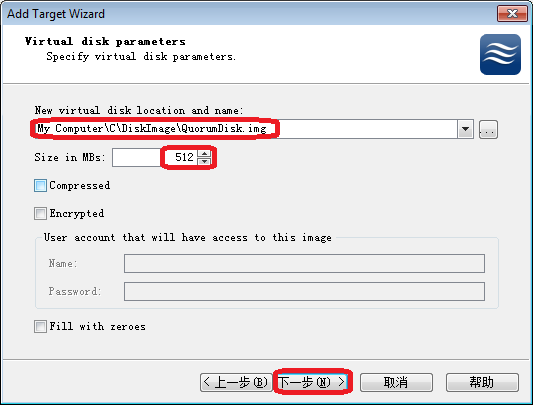

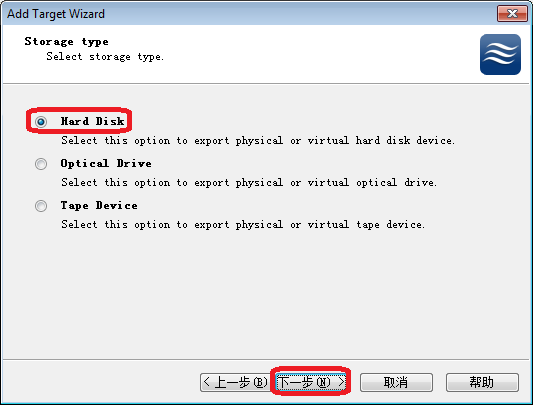

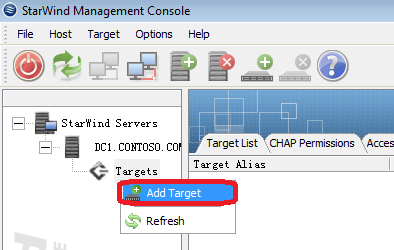

4、添加第一塊共享磁盤

5、繼續添加2塊共享磁盤

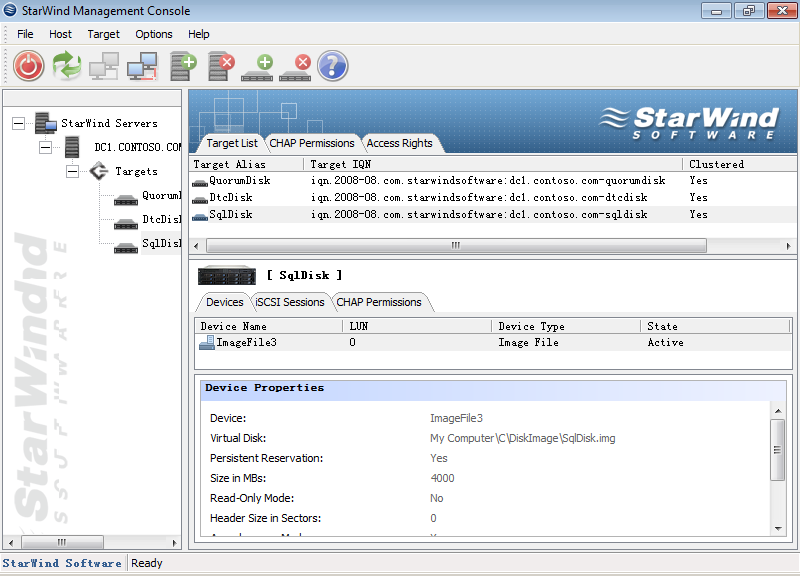

　　按照上述步驟，繼續添加2塊共享磁盤，最后我們一共創建了3塊共享磁盤，分別為： QuorumDisk、DtcDisk、SqlDisk，容量分別為500MB、600MB、4000MB 。

三、在客戶端計算機上連接iSCSI設備

1、啟動iSCSI客戶端

　　轉到客戶端計算機，從“管理工具”中啟動“iSCSI 發起程序”。如果是第一次啟動，會有2個提示信息（前面的內容已經描述過）。啟動后，出現“iSCSI 發起程序 屬性”窗體。

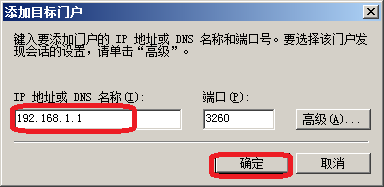

2、添加門戶

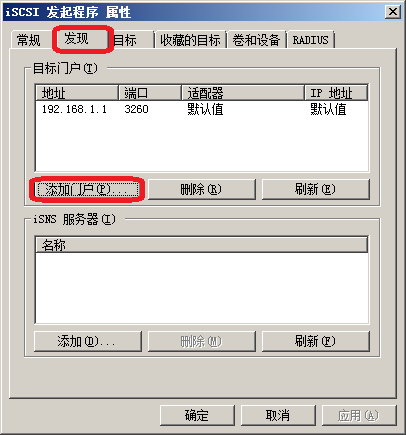

轉到“發現”選項卡，“添加門戶”

3、登錄目標

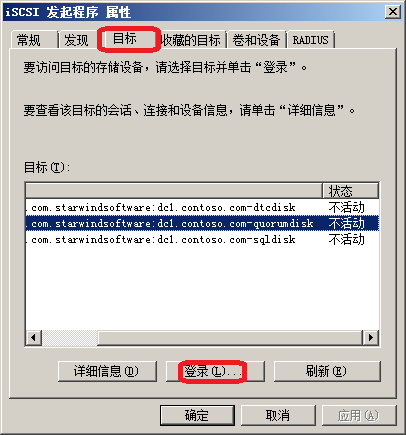

　　轉到“目標”標簽頁，這里顯示在我們剛才設定的“目標”那里發現的可用的iSCSI設備。此時，這些“目標”的當前狀態為“不活動”。

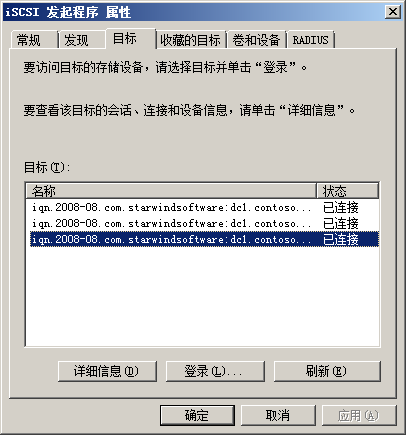

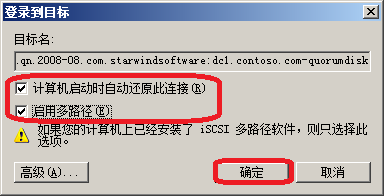

依次“登錄”所有的“目標”，這樣，我們就連接到了iSCSI設備。結果如下圖：

四、使用iSCSI設備

1、發現新設備

　　進入“磁盤管理”，我們發現會多出個3磁盤。

2、聯機

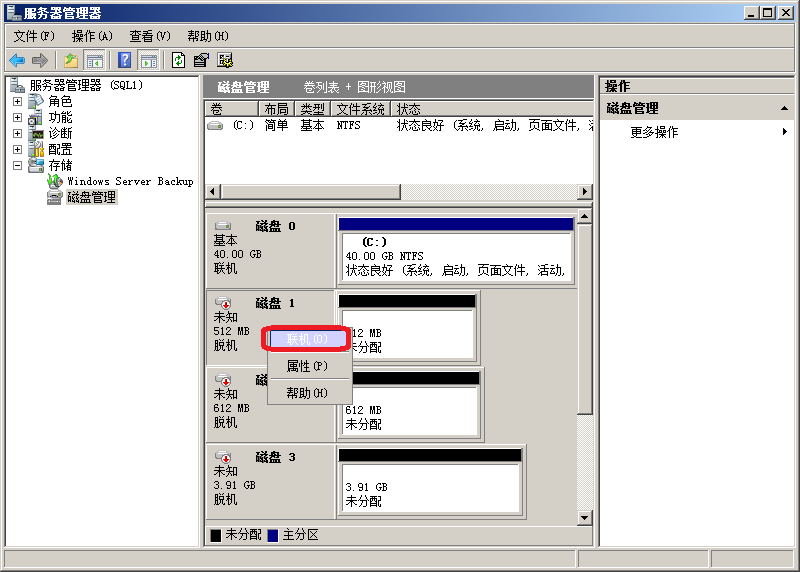

　　新磁盤的狀態是“脫機”，磁盤類型（有基本和動態兩類）為“未知”。在新磁盤上點右鍵，然后在菜單中選擇“聯機”。

3、初始化

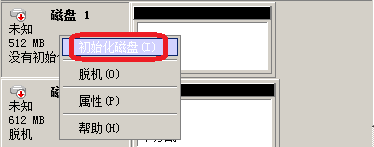

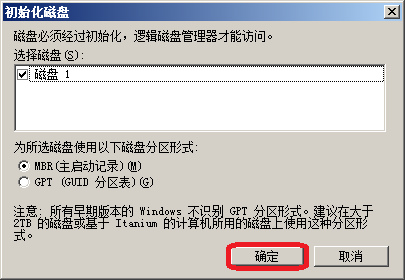

“聯機”后，磁盤狀態變?yōu)?ldquo;沒有初始化”，磁盤類型仍然為“未知”。在右鍵菜單中選擇“初始化磁盤”。

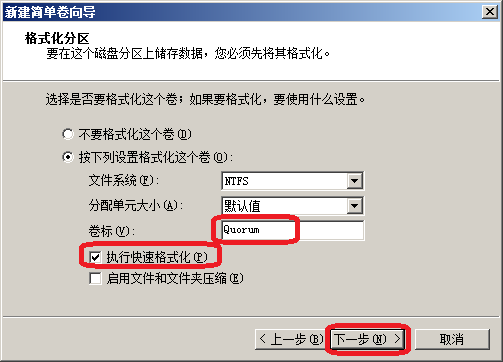

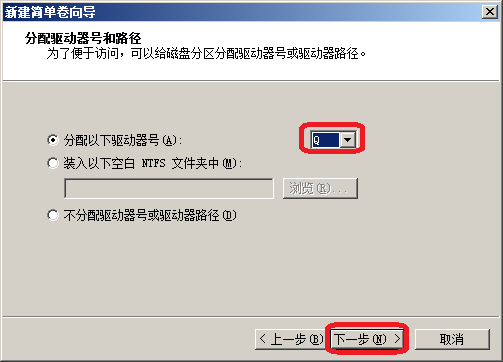

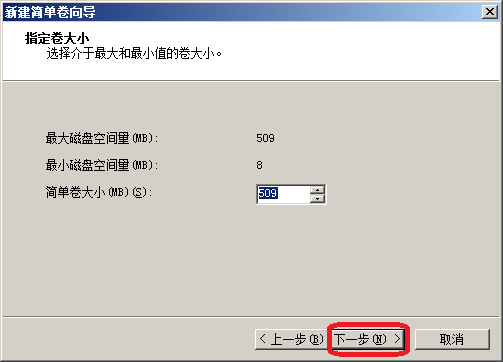

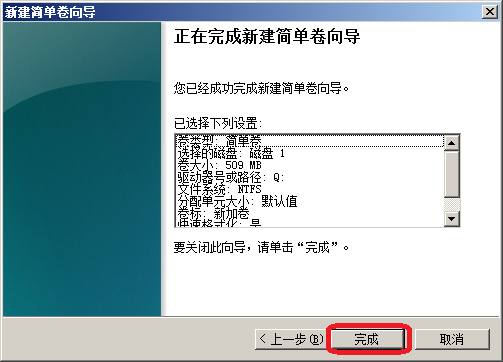

4、創建卷

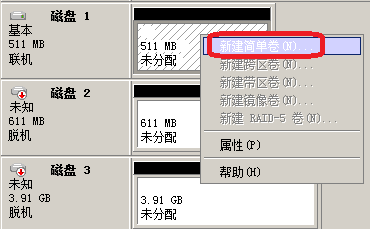

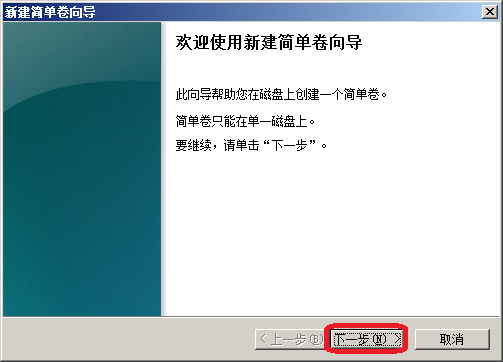

　　經過初始化之后，磁盤狀態變?yōu)?ldquo;保留”，磁盤類型為“基本”（iSCSI磁盤不可以轉換為動態磁盤，只能是基本磁盤）。由于分區狀態顯示“未分配”，所以需要?jiǎng)?chuàng)建分區（創建“卷”）。由于iSCSI磁盤不能轉換為動態磁盤，所以它不能建立跨區卷、RAID0帶區卷、RAID1鏡像卷，只可以“新建簡單卷”。

5、完成

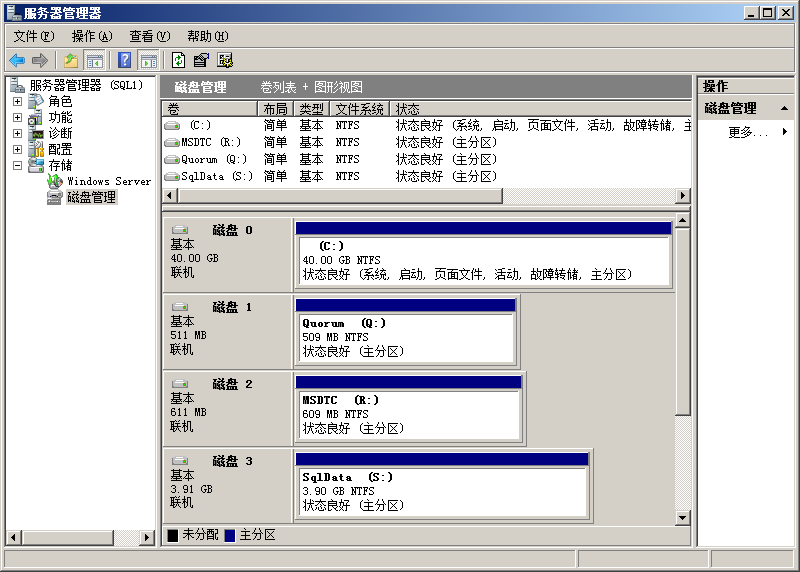

　　按上述步驟完成第一塊共享磁盤的聯機與初始化，然后按相同的步驟處理剩下的共享磁盤。全部完成后的結果如下：

　　完成上述操作之后，就可以的本地計算機上像使用本地磁盤一樣使用這3塊磁盤了。

五、將iSCSI添加到群集

1、添加“可用存儲”

　　前面我們通過創建了3個共享存儲的磁盤，接下來我們將它們用到群集中。

　　首先，在每個節點都分別運行“iSCSI 發起程序”，添加“目標”并且“登錄”這些“目標”。

　　然后，在群集的主節點（“當前主服務器”）上運行“磁盤管理”，對這些共享磁盤進行“聯機”、“初始化”、“新建簡單卷”。其他的節點會自動感知到這些共享磁盤的狀態變化。

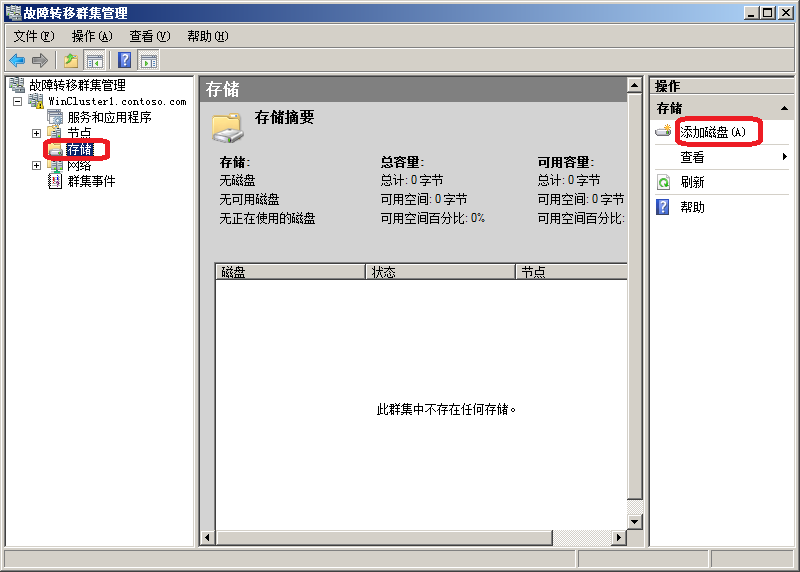

　　最后，在群集的任意一個節點上打開“管理工具”中的“故障轉移群集管理”，在左側的瀏覽框中打開“存儲”。在最右側的任務列表框中，點“添加磁盤”。

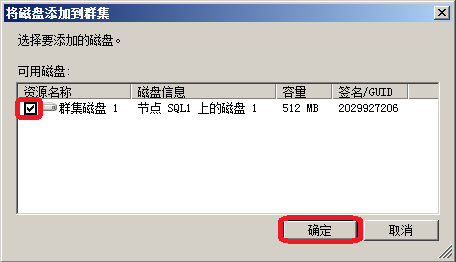

　　勾選磁盤（可多選），然后點“確定”。

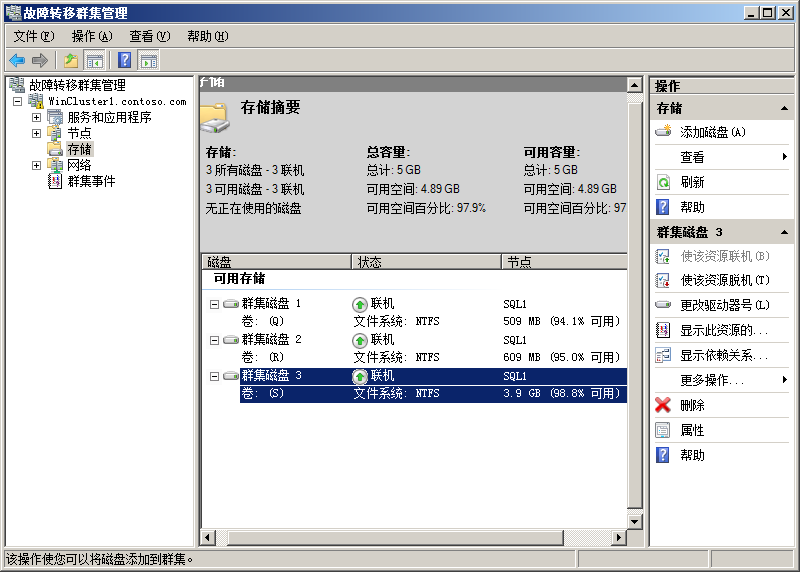

　　添加完成的結果如下：

2、加入群集后，磁盤狀態的變化

（1）當?shù)谝粋€(gè)節點未進行“磁盤管理”時，磁盤的狀態是“脫機”，磁盤類型是“未知”。

（2）當?shù)谝粋€(gè)節點通過“磁盤管理”對磁盤“聯機”并“初始化磁盤”后，所有節點都會自動感知，顯示磁盤類型為“基本”。但對磁盤狀態顯示不同：在第一個節點上顯示為“聯機”；在第二個節點上顯示磁盤狀態為“脫機”，并有紅色向下箭頭標識。

（3）當磁盤被添加到群集時，磁盤狀態又發生了變化。由于群集擁有磁盤了控制權，因此所有的節點都顯示磁盤狀態為“保留”。節點之間的差異表現在：群集將共享磁盤交由某個節點控制（可讀、可寫）時，其他所有節點則全部顯示紅色向下箭頭標識（這些節點此時不可訪問這塊共享磁盤）。

下圖的（1）、（2）、（3）分別對應第二個節點的上述3種狀態：
