雙硬盤比翼齊飛――實戰雙硬盤安裝

2020-07-21 19:34:10

字體：大中小

供稿：網友

一、確定連接方案
　　大家都知道，IDE設備（例如硬盤、光驅等）上都會使用一組跳線來確定安裝后的主盤（Master，MA）、從盤（Slave，SL）狀態。如果在一根IDE數據線上接兩個IDE設備的話，還必須分別將這兩個IDE設備設置為一個為主盤，另一個為從盤狀態。這樣，安裝后才能正常使用。
　　小提示：如果一根IDE數據線上只接惟一的IDE設備，不管這個IDE設備原先是設置為主盤還是從盤狀態，都不需要對這個惟一的IDE設備重新設置跳線。
　　通常都是將性能較好的新硬盤接在第一條IDE數據線上，設為主盤，作為開機引導硬盤。至于舊硬盤，有幾種接法：
　　1．兩個硬盤接在同一根硬盤數據線上，則第二硬盤應設為從盤。筆者就以此方案為例。
　　2．第二硬盤接在第二個IDE接口上，如果該接口的數據線上只有一個硬盤，也沒接光驅，那么第二硬盤就不用跳線；如果這根數據線上還掛有光驅，一般將第二硬盤和光驅的其中一個設為主盤，另一個設為從盤，這由你自己決定。
　　二、設置硬盤跳線
　　確定好硬盤的連接方案后，就要設置硬盤跳線了。一般我們可以在硬盤的IDE接口與電源接口之間找到由3～5列跳線。不管是什么硬盤，在跳線設置上，大致可分成主盤、從盤與電纜選擇（Cable Select）三種。硬盤的出廠預設值都是設為主盤，所以如果你將硬盤設為主盤，一般就不用設置跳線了。
　　硬盤跳線大多設置在硬盤的電源插座和數據線接口之間，如圖1所示。

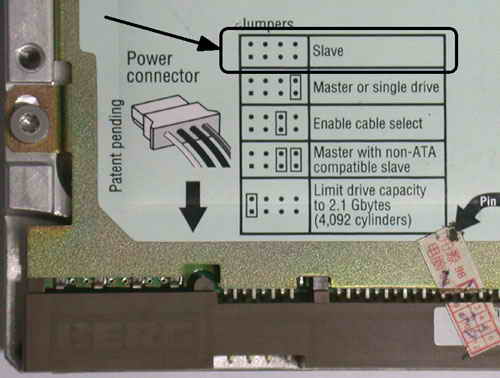

　　筆者曾經看到一塊三星硬盤的跳線是設置在硬盤背面的電路板上。然后根據硬盤正面或數據線接口上方標示的跳線設置方法，如本例的希捷4.3GB硬盤正面就有跳線設置圖，如圖2所示。

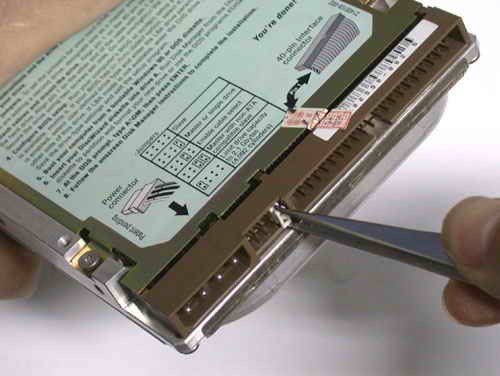

　根據圖中標示的設置方案，取出所有跳線帽就是從盤了，如圖3所示。

　　三、安裝硬盤與數據線

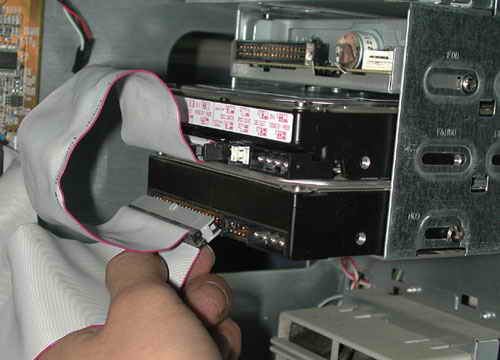

　　打開機箱，將硬盤裝入機箱的3.5英寸的安裝架，并用螺釘固定。將第一根IDE數據線未端插入老硬盤的IDE接口，IDE數據線中端插入新硬盤的IDE接口，如圖4所示。而且，IDE數據線的Pin1（也就是紅邊）必須與硬盤和IDE接口的Pin1相連接。最后再將梯形的四針電源插頭接到硬盤的電源插座上。

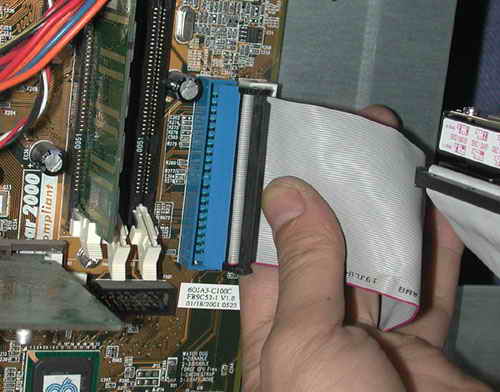

　將IDE數據線接到主板的IDE插槽中，同樣也要將IDE數據線的紅邊對準IDE插槽的Pin1，如圖5所示。一般來說，主板上會有兩個IDE插槽，將80針或40針的IDE數據線的另一端插入這個主板上第一個IDE插槽中。

　　小提示：如果你的主板和硬盤都支持ATA 66/100/133，那么務必要使用80針的IDE數據線。否則，如果使用40針的IDE數據線的話（即與光驅的數據線相同），將會影響硬盤傳輸速率。
　　四、設置CMOS參數
　　對于新的主板來說，一般都會自動檢測硬盤參數。也就是說只要硬盤安裝正確，就無須設置CMOS。對于一些老主板來說，可能就需要手動進行設置了。
　　啟動計算機后，按“Del”鍵進入CMOS Setup程序的主菜單。選擇“IDE HDD Auto Detection（IDE硬盤驅動器自動檢測）”并回車，可以看到第一、第二硬盤的所有參數，包括容量、柱面數、磁頭數、扇區數、工作模式等等。檢測結果表明，雙硬盤的安裝和設置已經成功。按“Esc”鍵，退回到主菜單。最后按快捷鍵“F10”或選擇“Save And Exit Setup（存盤退出）”。退出CMOS Setup程序后，將重新啟動計算機，如果在開機自檢時，能檢測出硬盤參數就說明已安裝成功。
　　至于如何用Fdisk進行硬盤的重新分區及用Format進行硬盤分區的格式化，很多文章都有介紹，無須贅述。不過在格式化硬盤時一定要注意“盤符交錯”問題。例如你已將新硬盤分為三個區，格式化D盤時，千萬不能輸入“format D：”，而是要輸入“format E：”，否則你只會格式化老硬盤的C盤。建議在格式化新硬盤之前不要掛接老硬盤，就可以避免這個問題了。
　　其實安裝雙硬盤的過程比較簡單，只要你能細心一般就可以順利完成。如果你的主板比較老，安裝雙硬盤之后，如果出現在通電自檢時就可能死機、鎖住，或者硬盤容量顯示錯誤等現象。那么很可能是遇到傳說中的硬盤容量限制問題了。
