硬盤的內部結構

2020-07-21 19:30:33

字體：大中小

來源：轉載

供稿：網友

硬盤正面

硬盤正面的面板我們稱之為固定面板，它與底板結合成一個密封的整體。

　　由于硬盤內部完全密封，并不是有人說的“真空”，只是內部無塵而已，所以為了保證硬盤內部組件的穩定運行，固定面板上有一個帶有過濾器的小小透氣孔，該氣孔主要使硬盤內部氣壓與大氣氣壓保持一致，這是讓磁盤盤片和磁頭在硬盤內部穩定工作的關鍵因素。

硬盤接口

　　硬盤的外部接口包括電源線接口和數據線接口兩部分，其中電源線接口與主機電源相連接，為硬盤正常工作提供電力保證。數據線接口則是硬盤與主板之間進行數據傳輸交換的通道，常見的數據線接口有ATA接口、SCSI接口、SATA接口三類。

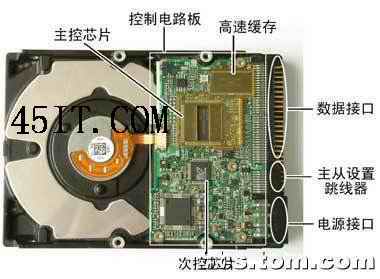

硬盤的背面

　　硬盤的背面主要有控制電路板、接口及其它附件。

　　硬盤的控制電路板幾乎都是采用貼片式焊接，它包括主軸調速電路、磁頭驅動與伺服定位電路、讀寫電路、控制與接口電路等。電路板上主要的芯片包括主控制芯片、數據傳輸芯片、高速數據緩存芯片等。

探索硬盤內部

固定面板下的硬盤

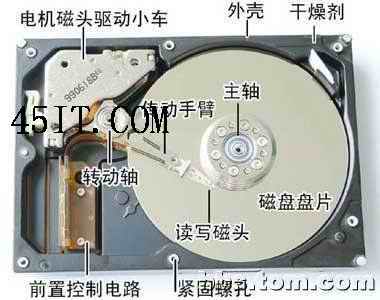

　　這塊硬盤用了10多顆特殊的六角型螺絲來固定，要花點大力氣才能將固定面板揭開。面板揭開后，硬盤的內部結構終于可以一覽無余了，可以看見內部主要有磁盤盤片、磁頭組件這兩部分。

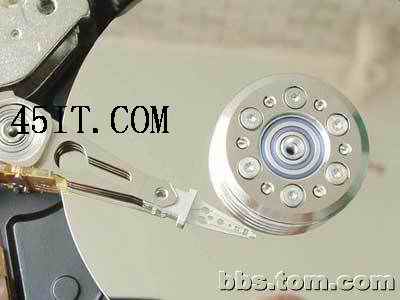

硬盤盤片

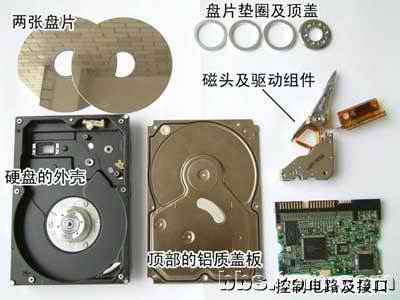

　　硬盤內部最吸引眼球的當然是銀晃晃的磁盤盤片了，有人戲稱這是世界上最昂貴的鏡子。盤片是硬盤存儲數據的載體，現在硬盤盤片表面大多采用金屬薄膜材料，它具有高的存儲密度高、存儲容量大、存儲成本低等優點。除此之外，還有一種玻璃材質的磁盤盤片。將硬盤的固定面板取下后，就可以挪動最上面的一張盤片了，可以發現這塊硬盤采用的是雙盤，在兩個盤片中間，有一個墊圈，取下后可以拿出另外一張盤片。

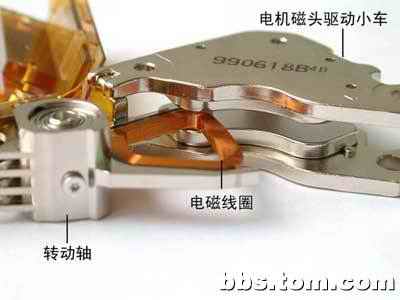

磁頭組件
