硬盤電路板的構成

1.2.1 硬盤芯片的組成
1. 電機驅動芯片：用于驅動硬盤的主軸電機和音圈電機，由于現在的硬盤轉速太高導致該芯片發熱量大而易損壞。
2. 前置信號處理器:用于加工磁頭傳來的信號
3. 接口芯片CPU和數字信號處理器:一般都集成于一個芯片，因為集成度較高，所以損壞率也較高。
4. 緩存：外形和內存條的內存顆粒相似，用于加快硬盤數據的傳輸速度，大小2M和8M的較多。如圖1-20所示
圖

1.2.2 硬盤元器件的組成
1.電容：用字母“C”表示
有極性（黃色或黑色的較多，有標記一端為“負極”）
(1) 電容
無極性（棕色或灰色的較多）
(2) 主要作用：濾波、耦合、旁路、與電感組成“LC”諧振電路、與電阻組成“RC”定時電路。
(3) 特性：通交流隔直流
(4) 在電路中的作用：如圖1-22所示

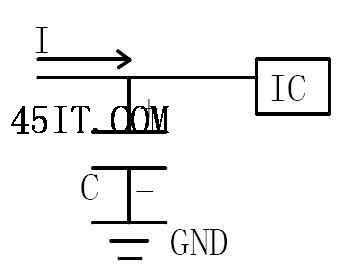

圖1-22 電容濾波用法
(5) 好壞判斷：摘下來用數字萬用表單獨測量應為無窮大，在電路板上測量應有幾百的數值，若出現阻值非常小或直接導通說明此電容損壞。
補充：硬盤上沒有電解電容，只有帖片電容，而貼片電容不易壞，但我們可以通過測量電容來判斷芯片的好環。
2. 電感:用“L”表示
（1）主要作用：儲能、濾波、隔離與電容組成“LC”諧振電路，在硬盤電路中一般起保險和濾波用。
（2）特性：通直流，阻交流。
（3）好壞判斷：把萬用表定位到二極管檔，用兩表筆測量電感兩端應為“0”或10以內的數值為好元件，若測得的結果偏大或為無窮大則為壞。
3. 二極管：用“D”表示
（1）主要作用：檢波、整流、穩壓、鉗位、限幅和作開關用。
（2）特性：單向?qū)?br />（3）整流二極管的用法：如圖1-23所示

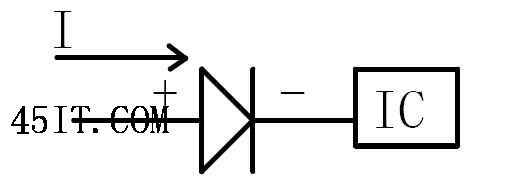

圖1-23 整流二極管實際應用
（4）穩壓二極管的用法：如圖1-24 所示 IGNDIC-+

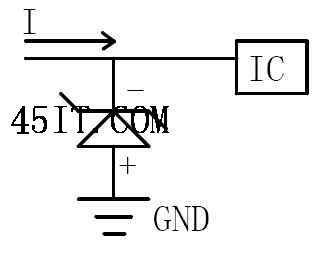

圖1-24 穩壓二極管實際應用
（5）好壞判斷：
將數字表萬用表定位到二極管檔，紅表筆接二極管的正極、黑表筆接二極管的負極，此時測得的是二極管的正向?qū)ㄗ柚担簿褪嵌O管的正向壓降值。不同的二極管根據它內部材料不同所測得的正向壓降值也不同。若顯示的數值為“0”，則說明管子短路；若顯示為“1”則說明管子開路。然后調換表筆再測，表上應為“1”即為無窮大，若不為無窮大則為壞。
4. 場效應管：用“Q”表示
（1）主要作用：放大、調制、諧振和作開關用。

G極與D極和S極正反向均為∞

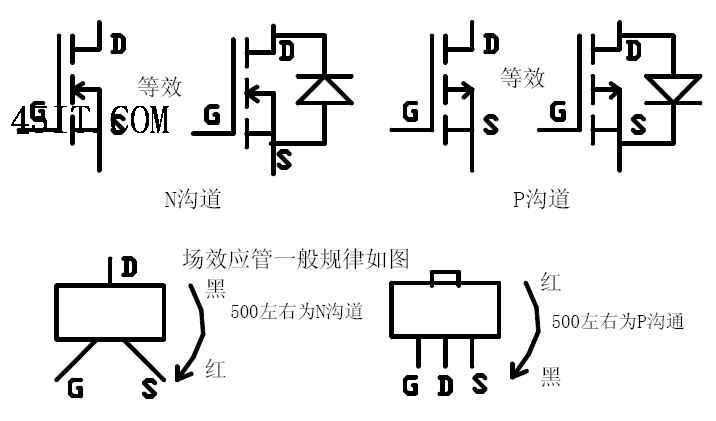

圖1-25 場效應管符號和外形圖
（2） 好壞判斷：如圖1-25所示
把數字萬用表打到二極管檔，用兩表筆任意觸碰場效應管的三只引腳，好的場效應管最終測量結果只有一次有讀數，并且在500左右。如果在最終測量結果中測得只有一次有讀數，并且為“0”時，須用表筆短接場效應管三只引腳，然后再測量一次，若又測得一組為500左右讀數時，此管也為好管。不符合以上規律的場效應管均為壞管。
5. 電阻：用“R”來表示
（1） 主要作用：降壓、分壓、限流、分流等作用。
（2） 硬盤上都是貼片電阻，其大小識別：
1RO=1Ω
4R7=4.7Ω
101=100Ω
103=10000Ω
（3） 好壞判斷：
普通電阻損壞表現為：阻值明顯增大或為無窮大。
保險電阻損壞表現為：有阻值或為無窮大。
