在大家平時建模過程中肯定會遇到很多力學作用的模型,它們有很多的不確定性,通過人工拖拽的手段很難達到理想的自然效果,這時我們就需要一些特殊的命令來完成我們模擬自然狀態的效果。下面我們就一面飄揚的國旗來探討一下自然狀態是如何模擬的。

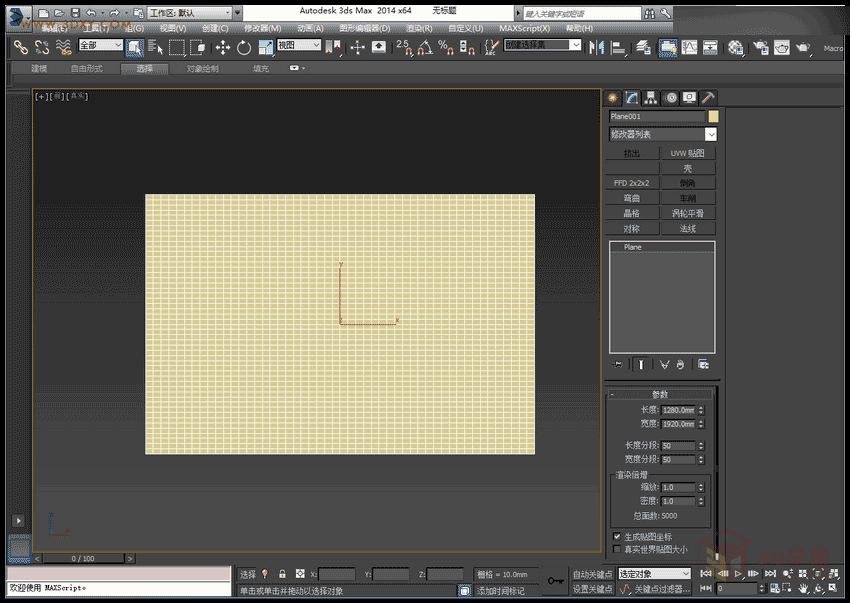

1,首先創建一個平面(1280*1920),長寬分段各為50。

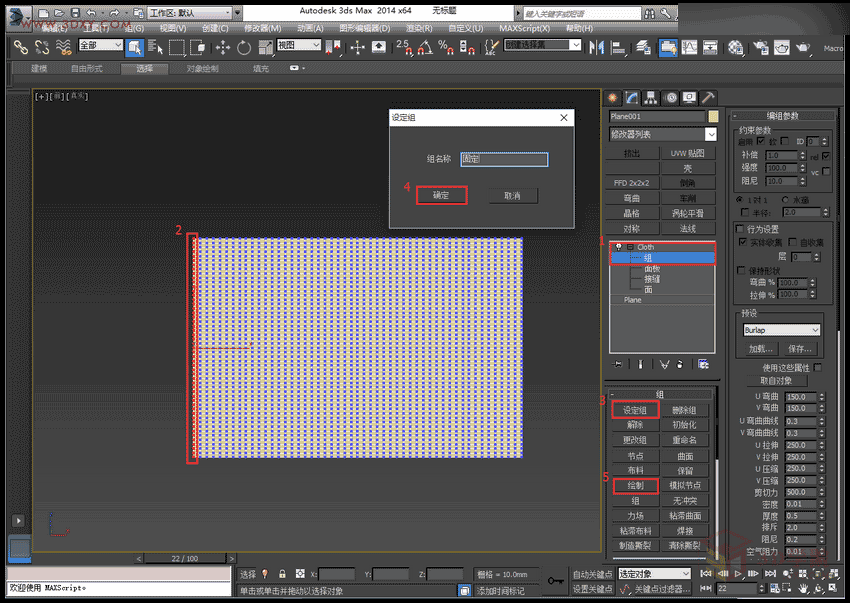

2,給平面加一個布料命令,進入組層級,在前視圖中選中左側一排點,點設置組命令,命名后點繪制命令。

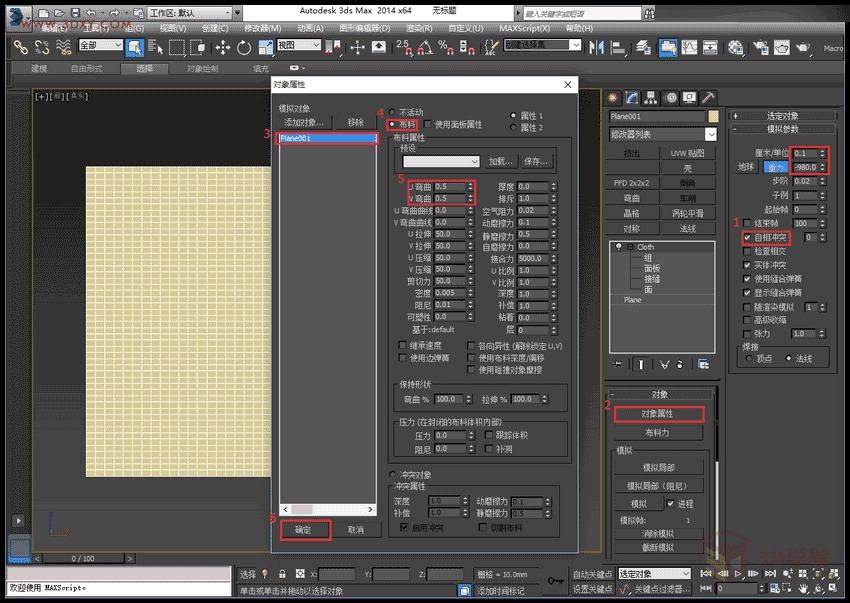

3,退出組層級,勾選自相沖突(為了避免物體本身的面重疊交叉),點擊對象屬性,選擇平面,設置為布料物體,并調整UV值(UV值越小,效果越明顯)。

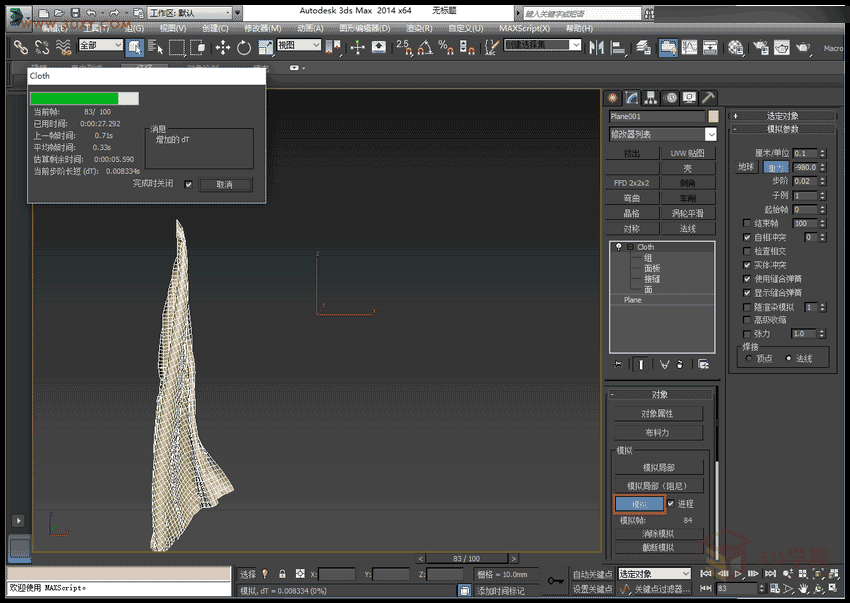

4,點擊模擬,觀察效果并不理想。是因為布料本身僅受到重力的影響,只會下垂。

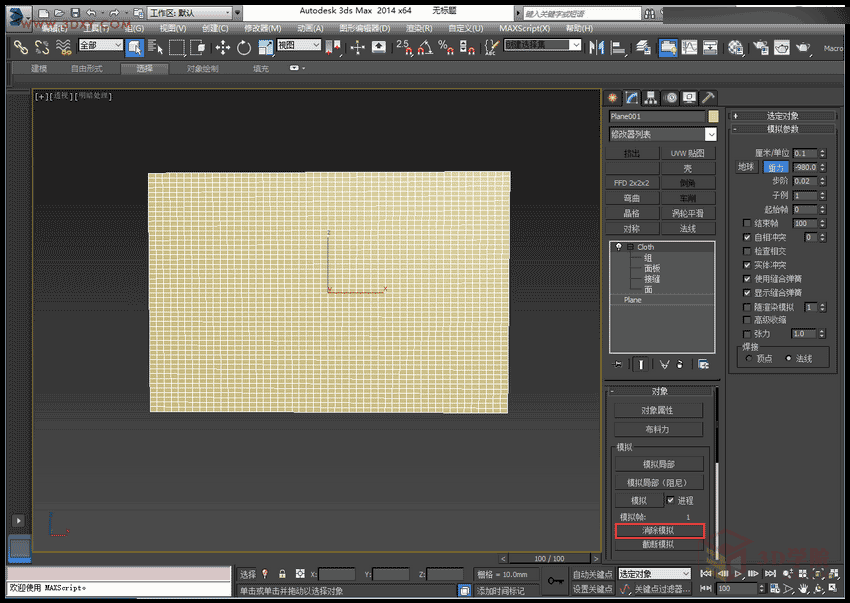

5,那么如何讓旗子飄起來呢,首先點擊消除模擬,會到之前的狀態。

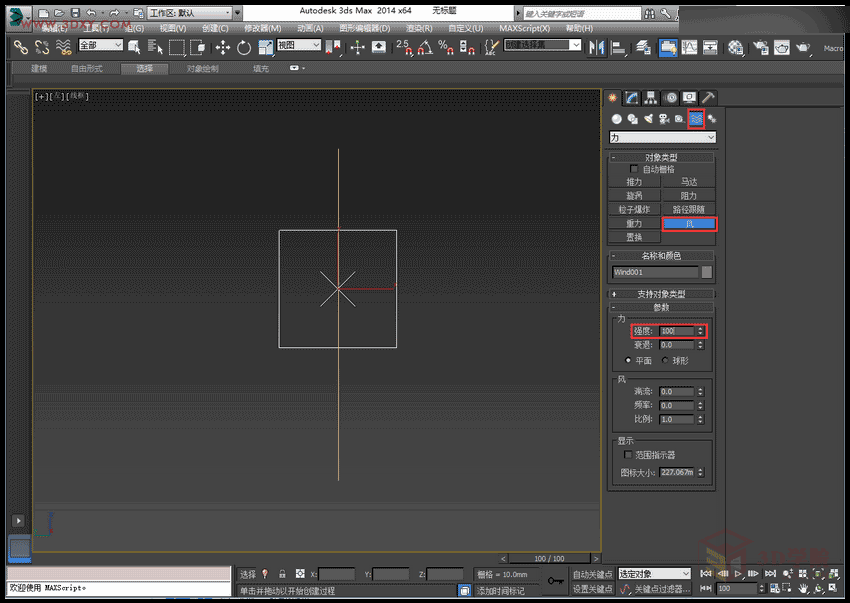

6,在左試圖創建一個風,強度100。(創建-空間扭曲-風)

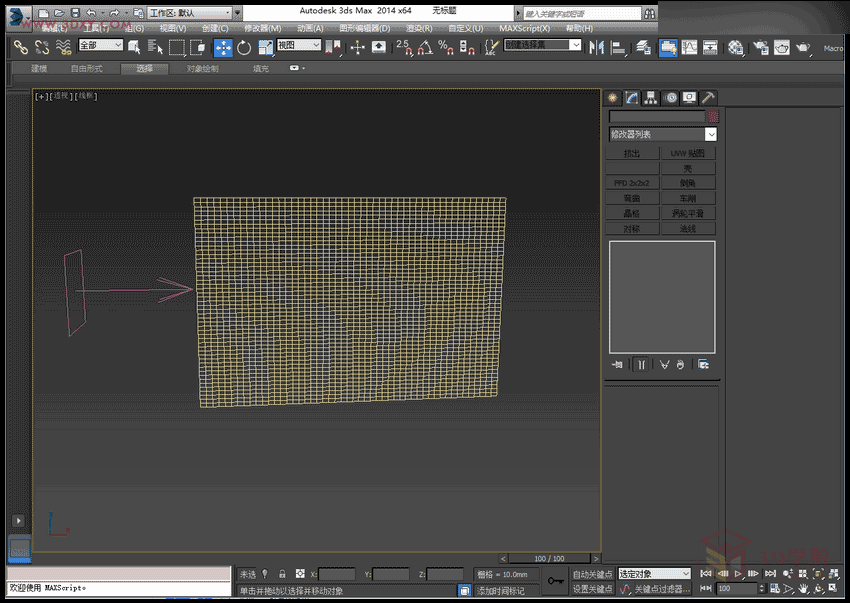

7,通過鏡像命令將其放置到旗子左側,模擬自然風。

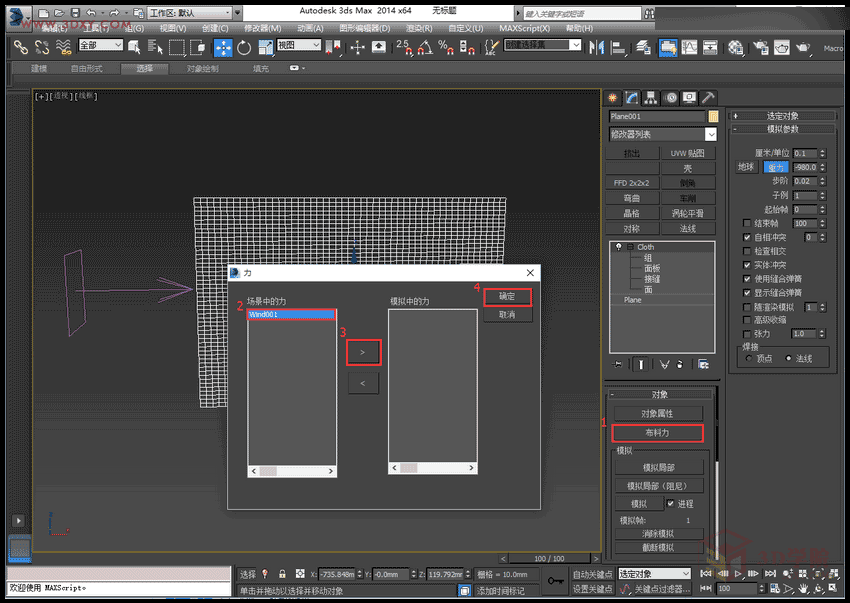

8,選中布料物體,選擇布料力命令,在左側的場景力中選擇創建的風(Wind001),點向右的箭頭,確定。

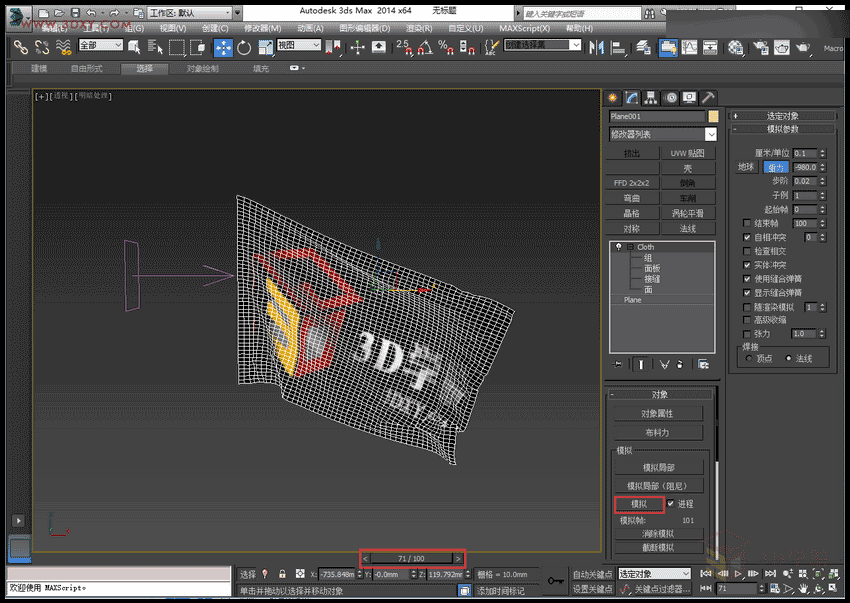

9,設置好之后點擊模擬,完成后拖動時間條可以觀察整個過程的動態,選擇最適合的角度,渲染當前幀。

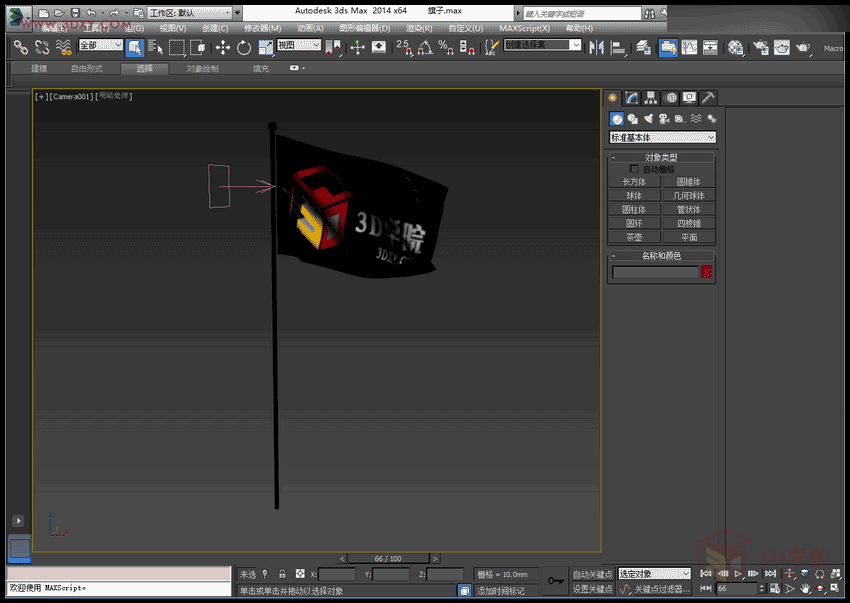

10,再為旗幟創建一個旗桿。

11,給模型附上材質,設置好參數,渲染,就完成了。

是不是很簡單就模擬了自然狀態下的旗子,像是被子、衣服、掛著的毛巾之類的模型,都可以用類似的方法制作出來。
以上就是3DMAX制作一面飄揚的旗幟效果圖方法介紹,是不是很簡單啊,喜歡的朋友可以參考本文,希望大家喜歡!
