今天我們就來看看使用3dsMax設計一套套幾模型的教程。

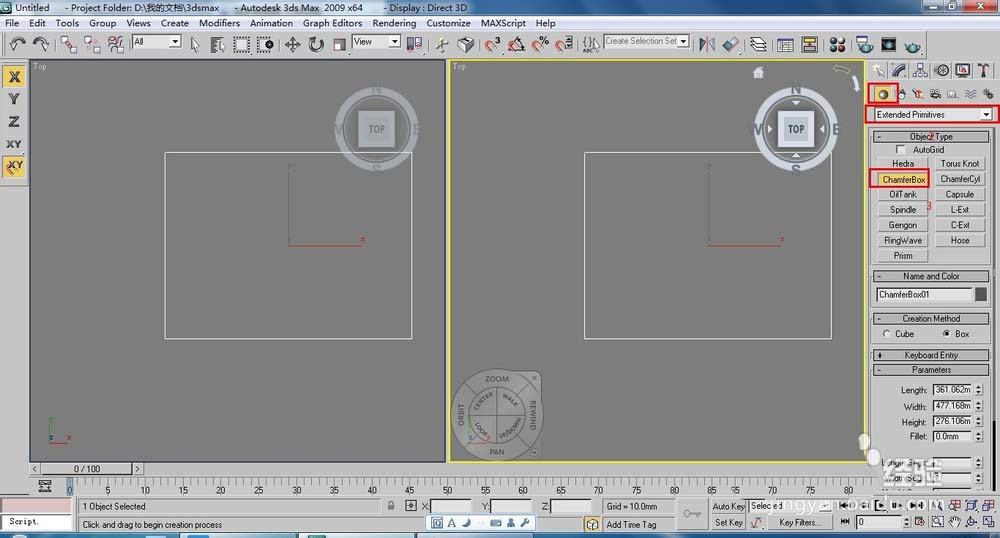

1、單擊（創建）/(幾何體）/ChamferBox（切角長方體）按鈕，在頂視圖中單擊并拖動鼠標創建一個切角長方體，作為“套幾面“，參數如圖。

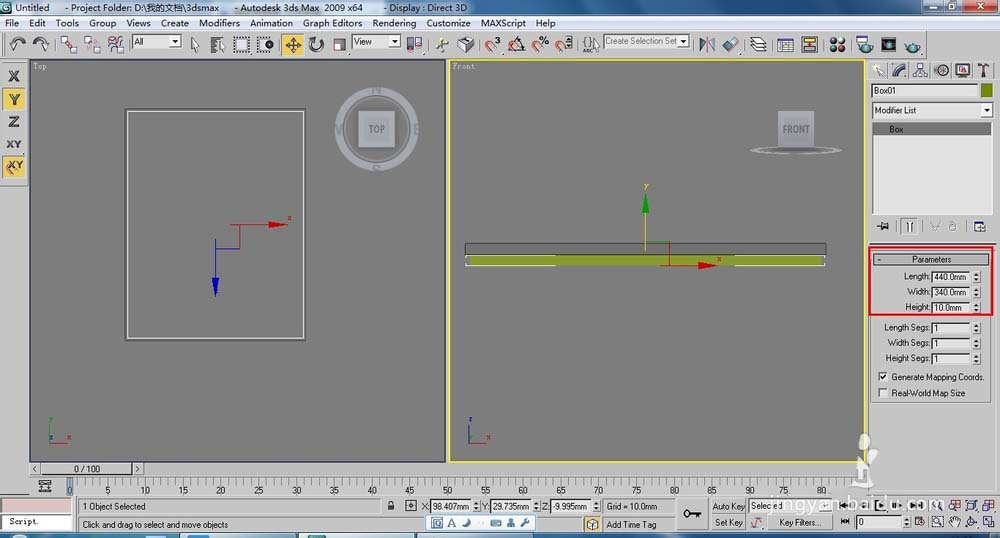

2、在頂視圖中創建一個340*440*10的長方體，作為套幾的”支架“，形態及參數如圖。

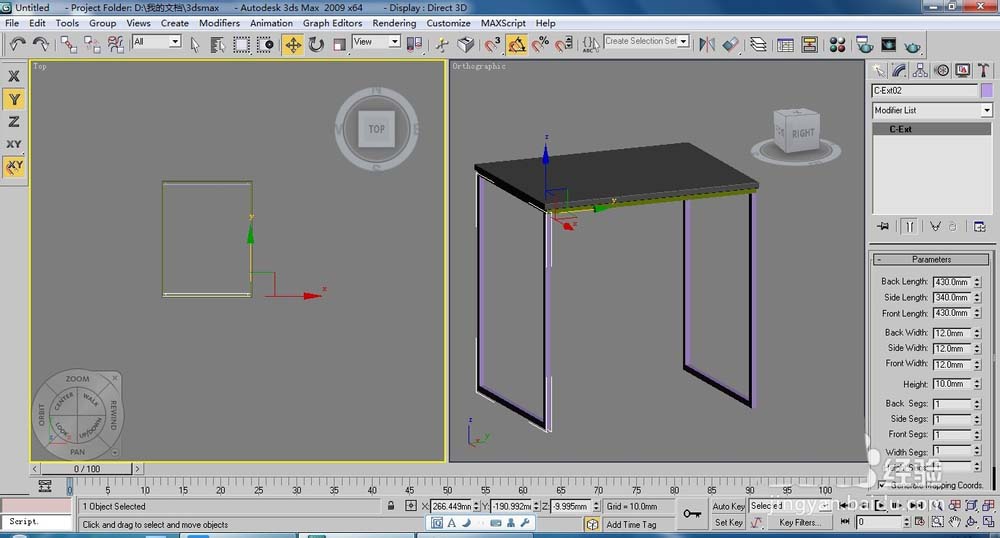

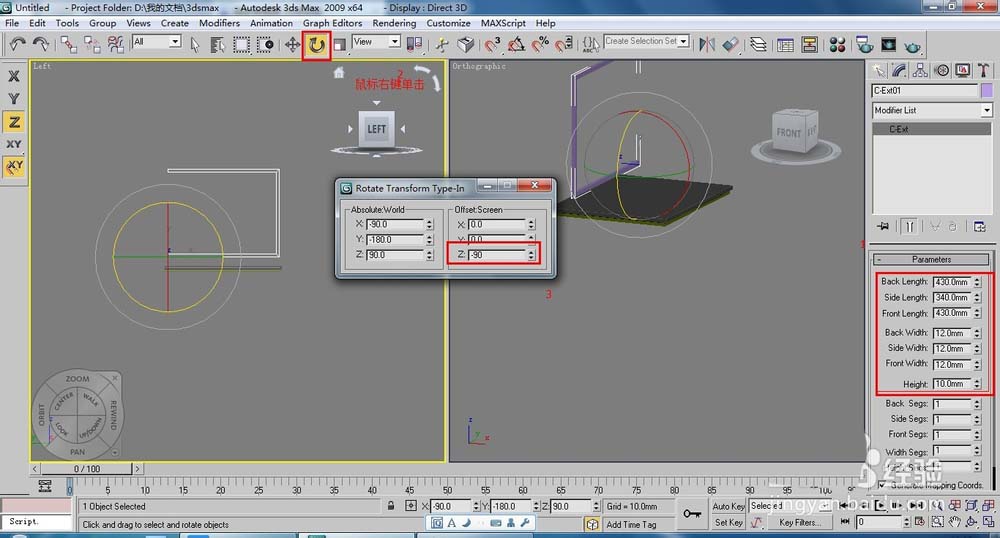

3、單擊（創建）/（幾何體）/C-Ext（C形拉伸體）按鈕，在左視圖中單擊并拖動鼠標創建一個C-Ext。進入修改命令面板，修改各項參數，沿Z軸旋轉-90度，如圖。

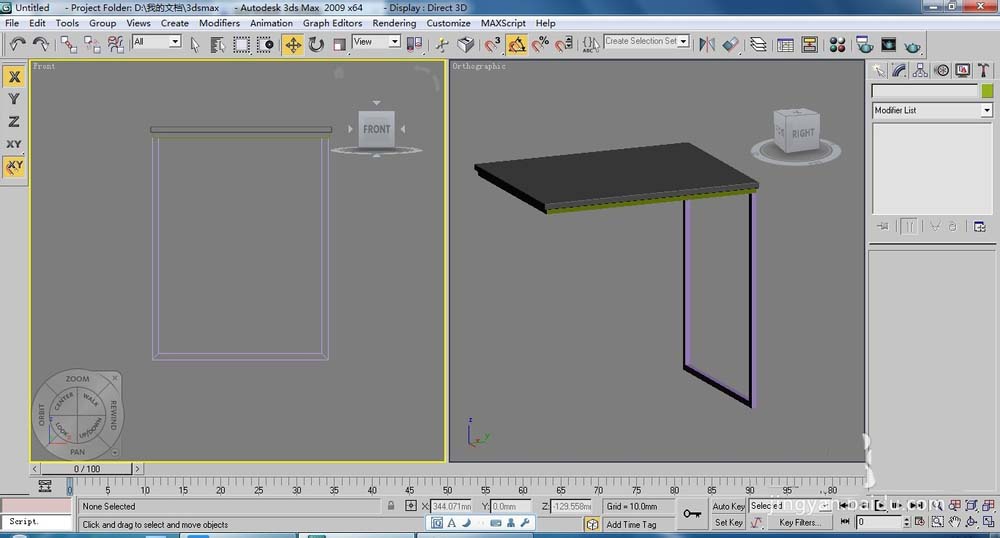

4、在頂視圖中用實例方式復制出一個，位置如圖。

5、最后可以用工具欄中的縮放命令多縮放幾個出來。

今天主要介紹了3dsMax中【Extended Primitives】（擴展基本體）面板中【ChamferBox】（切角長方體）、【C-Ext】(C形拉伸體）的創建方法及參數的精確修改的教程，希望大家喜歡，請繼續關注武林網。
