今天我們就來看看使用3dsMax設計一款漂亮的廊架模型的教程,請看下文詳細介紹。

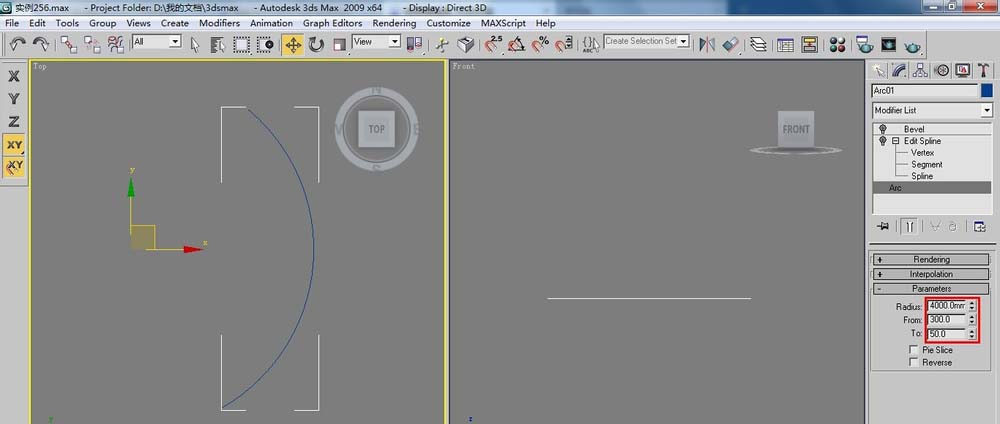

1、單擊(創建)/(圖形)/【Arc】(?。┌粹o,在頂視圖中繪制一個圓?。ㄗ鳛榈鬃?,參數如下圖所示。

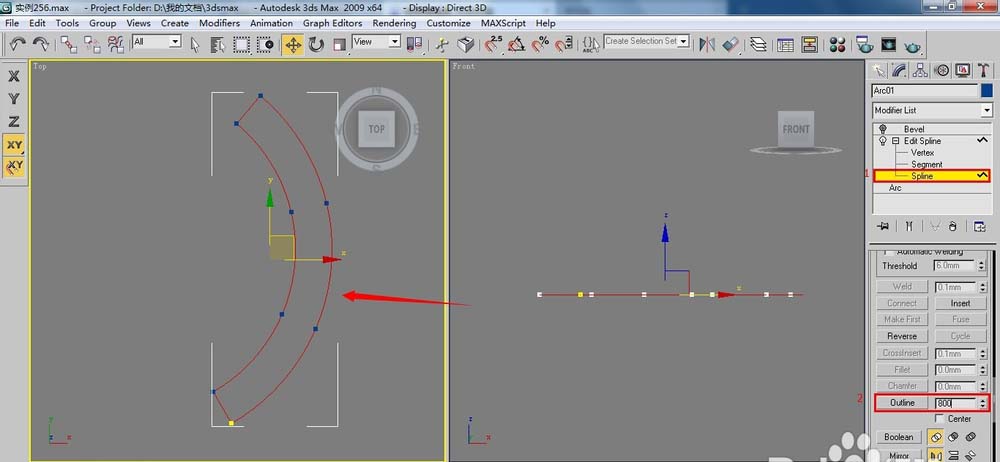

2、為圓弧添加【Edit Spline】(編輯樣條線)修改命令,進入(樣條線)層級,在【Outline】(輪廓)右側的數值框中輸入800,勾選【Center】(中心)復選框,單擊【Outline】(輪廓)按鈕,如下圖所示。

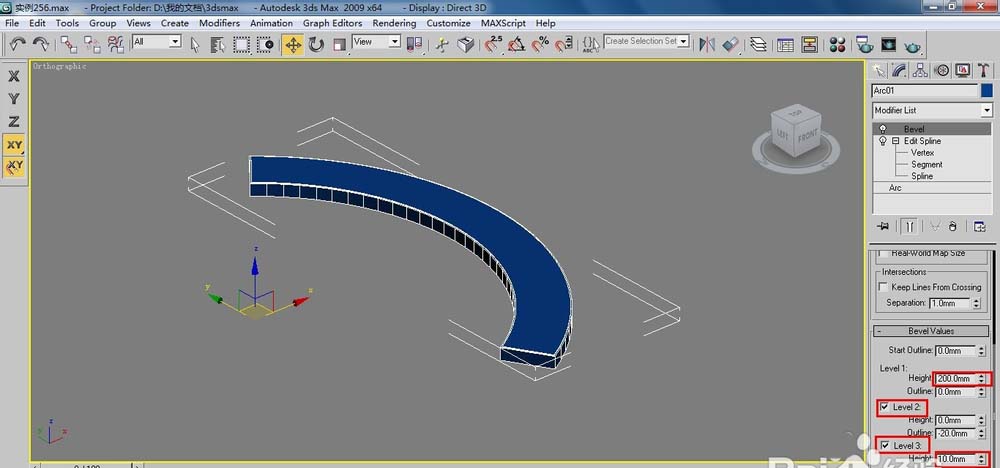

3、為添加輪廓后的圓弧加一個【Bevel】(倒角)命令,調整倒角的參數,如下圖所示。

4、單擊(創建)/(幾何體)/【Cylinder】(圓柱體)按鈕,在頂視圖中單擊并拖動鼠標,創建一個圓柱體,參數及位置如下圖所示。

5、在前視圖中沿Y軸復制一個圓柱體,修改一下參數,將其放置在大圓柱體上方,參數及位置如下圖所示。

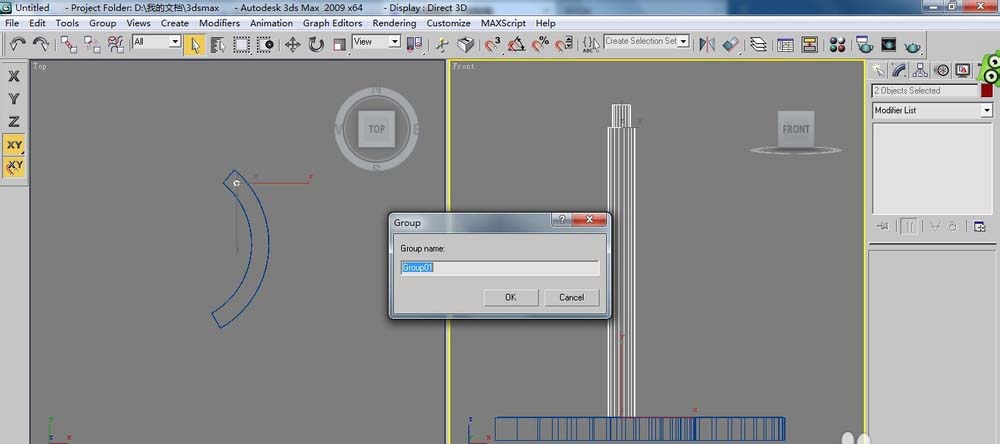

6、同時選擇兩個圓柱體,將他們成為一組,這樣操作的目的是方便后面執行【Array】(陣列)操作,如下圖所示。

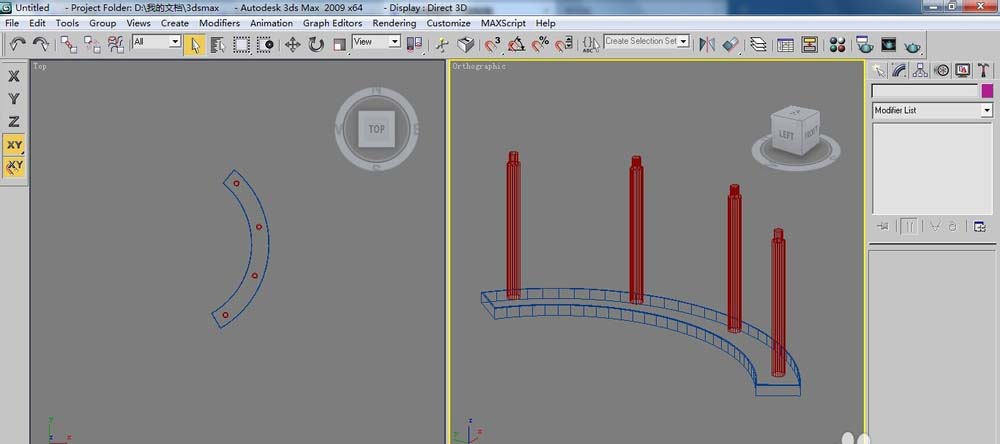

7、以底座的中心軸為柱子的坐標軸,用【Array】(命令)生成4個,設置Z軸的旋轉陣列角度為-128度,效果如下圖所示。

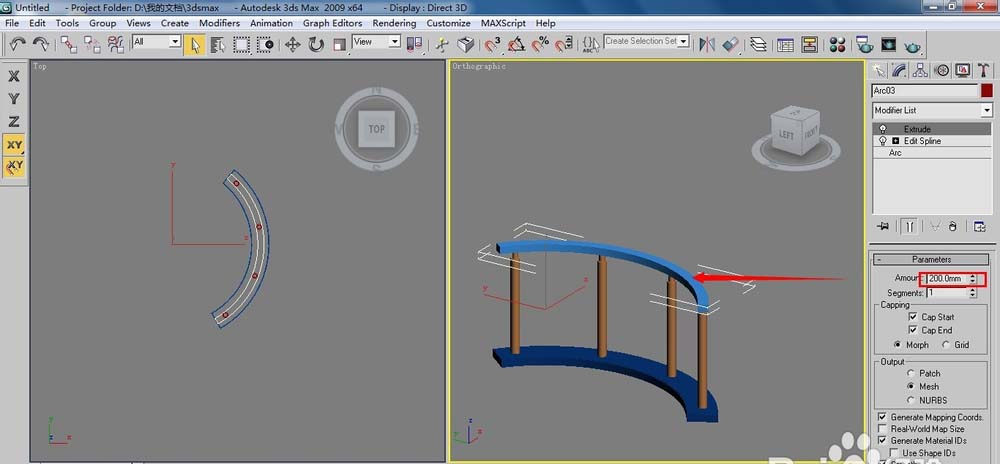

8、在圓柱體上面制作一個梁,首先繪制一個與底座參數相同的圓弧,添加【Edit Spline】(編輯樣條線)修改命令,設置輪廓量為280,最后添加【Extrude】(擠出)命令,數值為200mm,效果如下圖所示。

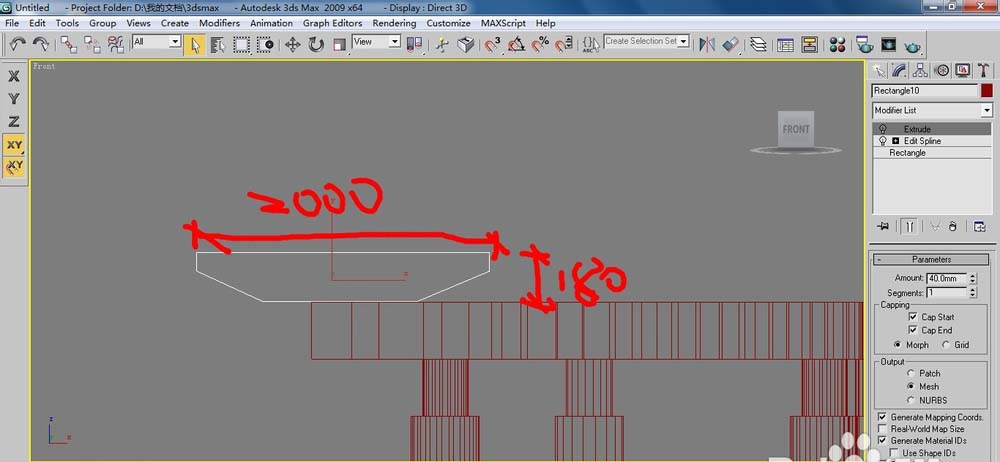

9、在前視圖中繪制一個180*2000的矩形,添加【Edit Spline】(編輯樣條線)修改命令,進入(頂點)層級,調整下一個形態,效果如下圖所示。

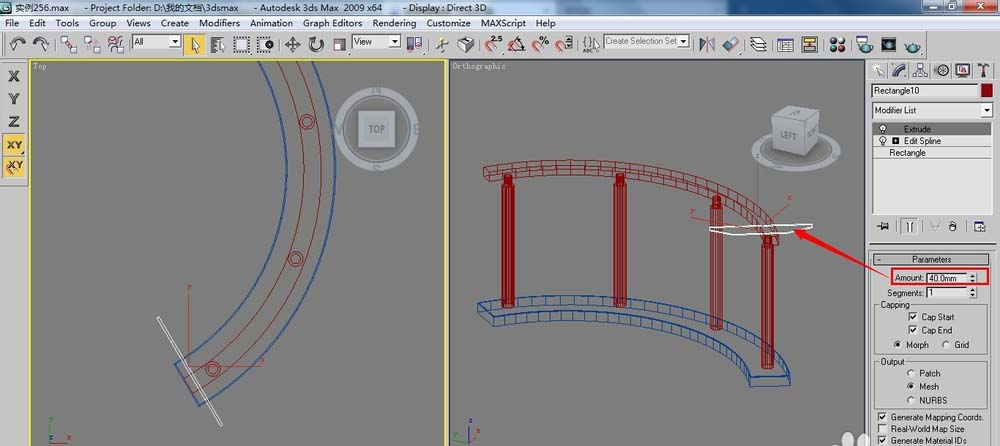

10、在頂視圖中移動調整后的矩形到合適的位置,執行【Extrude】(擠出)命令,設置擠出的高度為40,然后旋轉一下角度,效果如下圖所示。

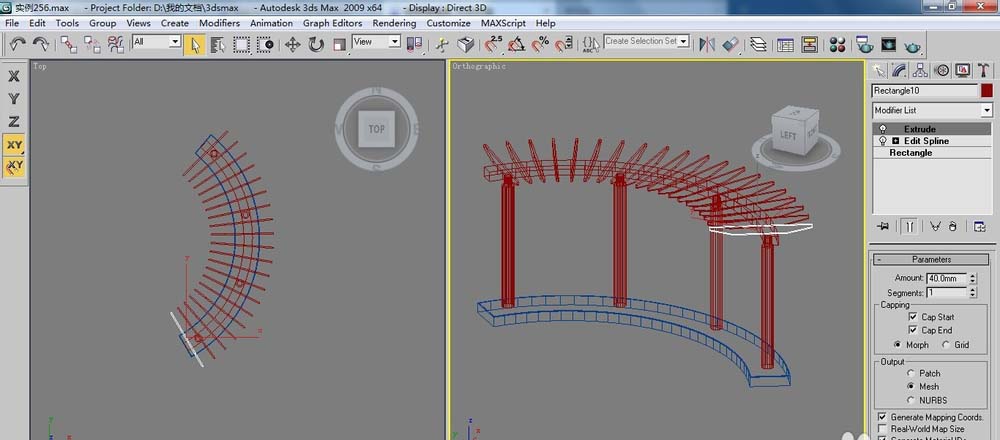

11、利用陣列命令生成20個擠出后的造型,旋轉角度設置為110度,最終的效果如下圖所示。

以上就是3dsMax設計廊架的教程,希望大家喜歡,請繼續關注武林網。
