本教程是向大家介紹如何利用3ds MaX創建大型體育場館建模方法。由于體育場不同于一般的建筑物，其建筑面積較大，另外由于體育場功能的特殊性，通常整個建筑的外形呈橢圓形。教程介紹的內容很不錯，學習起來難度適中，轉發過來，希望對大家有所幫助！

本案例講解的體育場館是一個大型奧林匹克，我先先來看看制作出的效果：

教程思路:

圖中遠處的橢圓形建筑場為本章將要創建的體育場模型。通常，一個體育場館的主體模型包括
階梯觀眾席、中心體育場和遮雨棚幾個大結構。在建模之前，首先觀察CAD圖紙資料，分析該體育場的詳細結構。

步驟:

01. 對CAD圖紙進行清理了。在清理的時候，需要刪除圖紙中的尺寸標注和注釋等無用信息，將圖紙中對建模有參考作用的圖形保留下來。

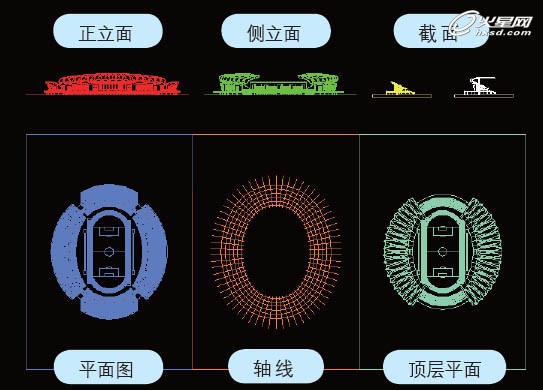

02.將圖紙按照實際立面的方位進行整理對齊，最終效果如下圖所示。

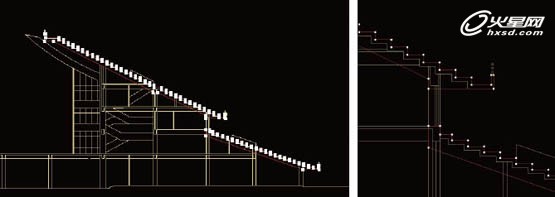

03.繪制觀眾席放樣的路徑和勾畫出觀眾席階梯的截面圖形，如下圖。

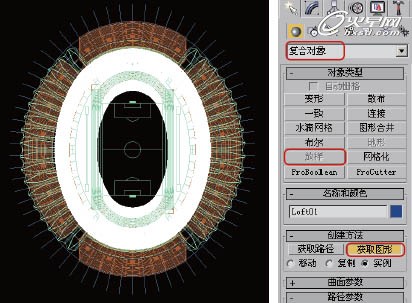

04.接下來進行［放樣］操作。選擇橢圓路徑圖形，然后在視圖中單擊拾取前面創建的觀眾席截面圖形，如下圖所示。

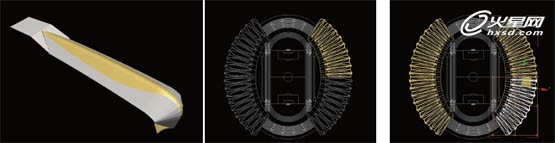

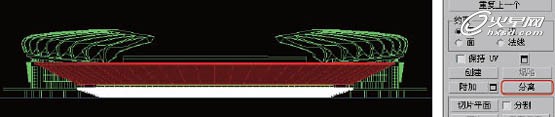

05.選擇放樣模型，單擊鼠標右鍵，在彈出的四元菜單中選擇［轉換為］|［轉換為可編輯多邊形］選項，在［元素］層級下，選擇上層觀眾席模型，單擊［分離］按鈕將其分離，如下
圖所示。

06.為模型添加［FFD 2×2×2］晶格修改器，在修改器的［控制點］層級下，選擇模型下面的控制點，并對控制點的位置進行調節，使模型的高度與CAD圖紙相對齊。注意觀察導入的兩個截面圖紙，藍色截面圖對應的是圖紙藍色區域的看臺，而黃色截面圖對應的是黃色區域的看臺。

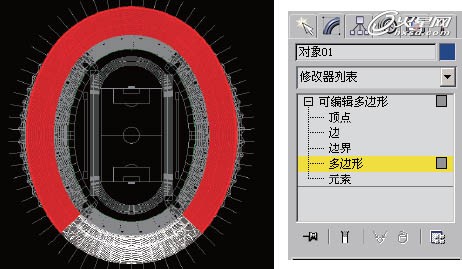

07.在［修改］面板的［修改器列表］欄中單擊鼠標右鍵，從彈出的菜單中選擇［塌陷全部］，塌陷FFD晶格修改器，然后進入［多邊形］層級，選擇看臺以外的多邊形并將其刪除，如下圖所示。

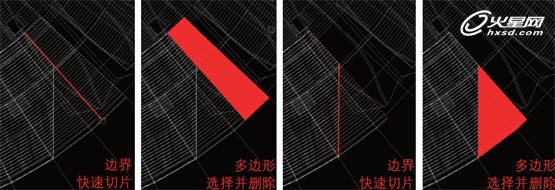

08.選擇［可編輯多邊形］的［邊界］層級，單擊鼠標右鍵，在彈出的四元菜單中選擇［快速切片］選項，切出多余部分的邊界；然后進入［多邊形］層級，選擇切出的多邊形，按Delete鍵刪除，再次使用切片工具切出邊界，并將切出的多邊形刪除，如下圖所示。

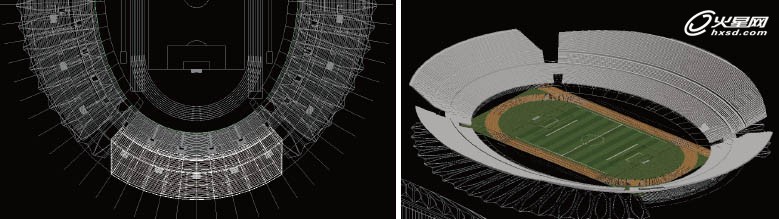

09.在［可編輯多邊形］的［邊界］層級下，選擇切口處的邊界線，然后單擊［封口］按鈕，將切口處的面封閉。至此，一個觀眾席制作完成，接下來鏡像復制出對稱的觀眾席模型即可。另外一種3層看臺的觀眾席模型留給讀者自己完成，使用的方法和制作思路與本節介紹的基本相同，將看臺模型制作完成后，為其賦予材質，效果如下圖（右）所示。

10.在3ds Max軟件中執行菜單［文件］|［導入］命令，選擇遮雨棚模型的dwg文件，即可將該模型導入到場景中，為該模型賦予基本材質，然后將模型成組，對照CAD圖紙進行復制，并調節模型角度，使其與圖紙對齊，如下圖（左）所示。先復制出1/4的遮雨棚模型，然后利用鏡像工具，復制出其他的模型，并使用［FFD晶格］修改器調節模型，使模型與圖紙完全對齊，如下圖（右）所示。

11.除了利用CAD模型外，遮雨棚結構同樣可以使用3ds Max軟件創建。到此，場館模型就創建完成了。

以上就是利用3ds MaX創建大型體育場館建模全部過程，現在大家是不是都已經學會了，希望對大家有所幫助！
