在這篇教程，我們將學會如何利用3DSMAX制作汽車剎車盤建模方法，教程難度不是很大，制作效果非常棒，這是我剛剛在國外的網站上學習過的一篇教程，覺得很不錯，轉發過來和武林網的朋友們一起分享學習了，希望大家喜歡。

先來看看最終的效果圖吧：

　　盤式制動器是用來減慢或者停止輪子轉動的裝置。在大部分制作案例中，每當涉及到3D建模，這個裝置都是隱藏在大型車輛里面，因此不需要太高水平的細節或者清晰度。

　　首先，我們要創建一個環狀線圈，跟下圖中的差不多：

　　圖01

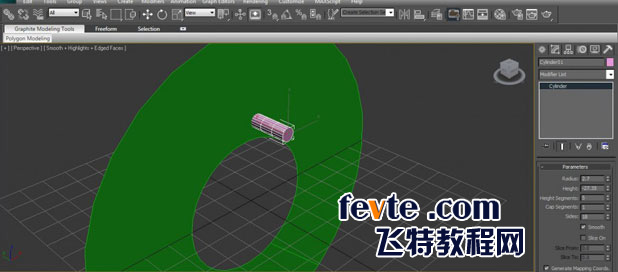

　　做好環狀線圈之后，把這個線圈轉換成一個多邊形，然后創建一個圓柱體，如下圖中的粉紅色圓柱體，確保這個圓柱體穿過線圈多邊形的中間。

　　圖02

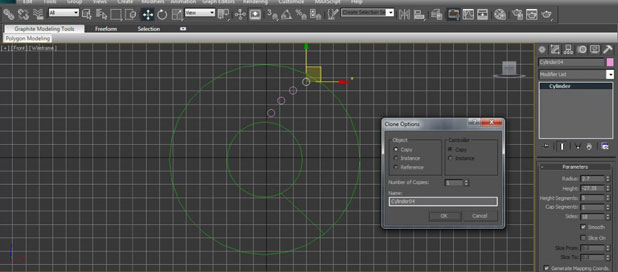

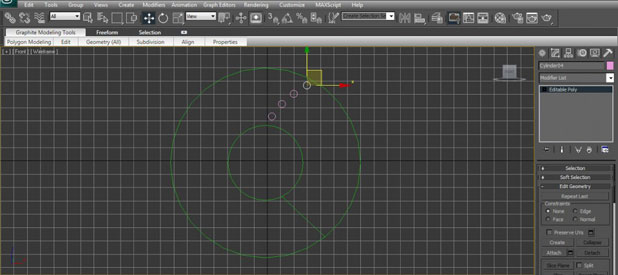

　　設置好第一個圓柱體的位置后，按住鍵盤的SHIFT鍵，點擊鼠標右鍵，復制3個圓柱體，沿著X軸移動新的圓柱體到相應的位置，如下圖所示(這些圓柱體就是盤式制動器上的洞)。

　　圖03

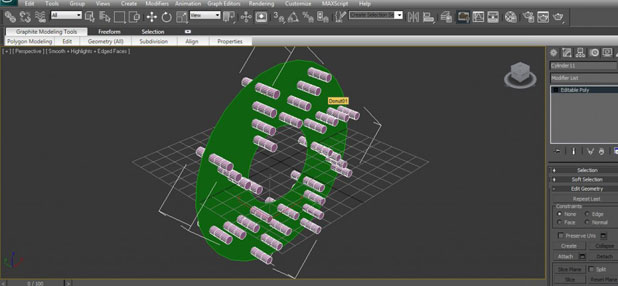

　　把其中一個圓柱體轉換為多邊形，在右下方的多邊形的"編輯幾何體"菜單中，點擊"Attach"按鈕，將4個圓柱體變成一個整體。

　　圖04

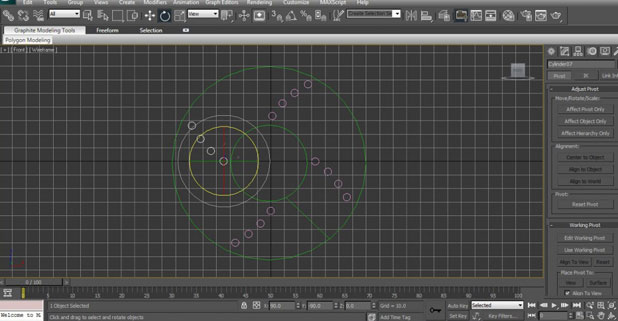

　　首先我要提醒大家，復制圓柱體的時候，角度應為-90，90和180，這樣就可以用更多樣的方式擺放位置了，但還是要根據你設計的盤式制動器來決定不同的角度。

　　圖05

　　現在盤式制動器初步成型了，把所有的圓柱體結合起來，作為一個統一體：

　　圖06

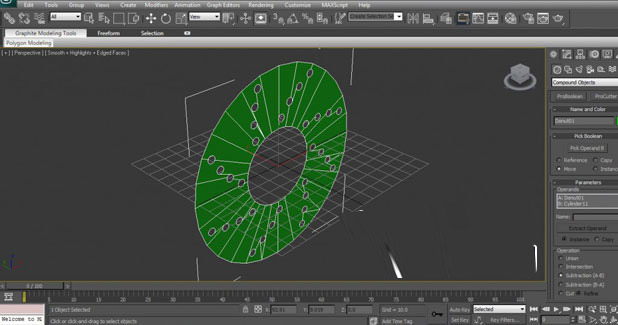

　　使用復合對象的Boolean功能(檢查右邊菜單)，選擇Subtraction操作，考慮到圓柱體處于選擇狀態，你要計算出線圈多邊形，線圈多邊形上面會有很多洞，如圖所示：

　　圖07

　　你會發現立方體的邊緣不是特別尖銳，如果你想讓邊緣變得非常尖銳，我建議你們做立方體，而不是把環狀線圈轉換成多邊形。

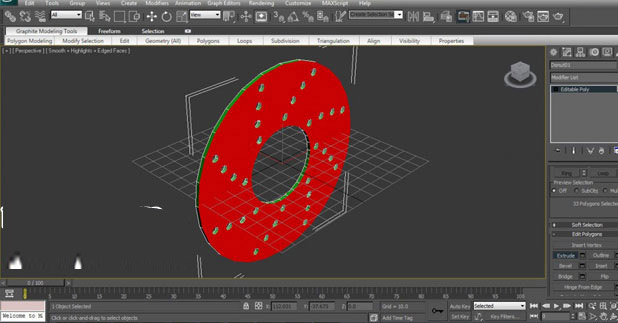

　　選擇好Boolean功能后，你需要再次轉換成多邊形，選定物體的所有邊框，用右下角菜單中的"Extrude"，你會得到擴展后的圖：

　　圖08

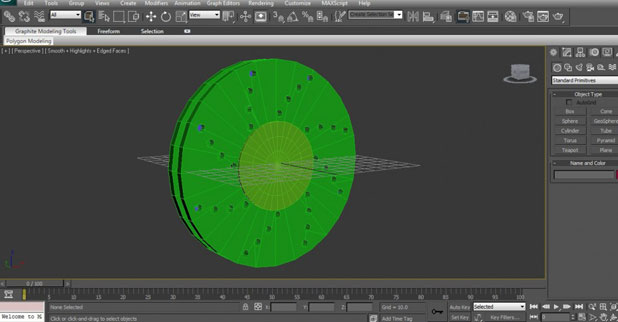

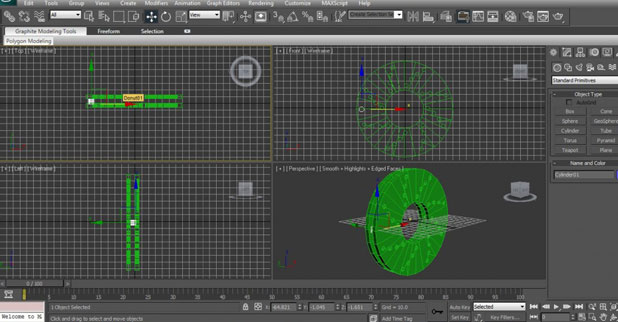

　　完成之后用SHIFT +鼠標左鍵復制盤式制動器，把一些圓柱體添加到里面，作為鏈接，得到的結果如圖09所示：

　　圖09

　　可能你會想在盤式制動器的中心加入一個更大的圓柱體，這取決于后面鋼圈的大?。?/p>

　　圖10

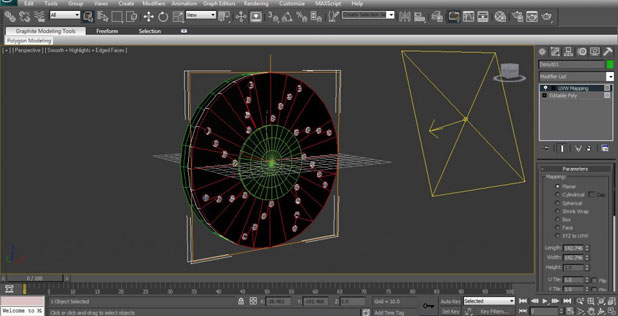

　　用一張特殊的凹凸貼圖，選擇盤式制動器的所有邊緣，添加UVM的Plane貼圖(來自修改菜單)。這樣可以確保貼圖與盤式制動器的邊緣更好的吻合。

　　圖11

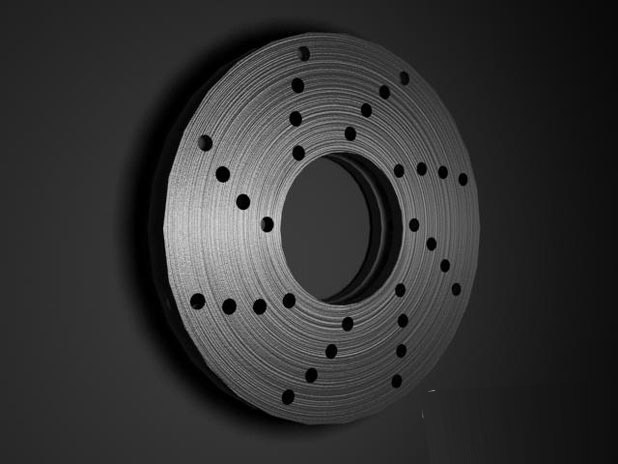

　　下面是最終效果圖：

　　圖12

　　下圖是需要用到的凹凸貼圖。

　　教程結束，以上就是3DSMAX制作汽車剎車盤建模全過程，希望大家看完之后會有一定的幫助，謝謝大家觀看！
