3DMAX作為一款三維軟件，在建筑和影視行業運用非常廣泛，還有就是因為它可以準確的將模型的尺寸表現出來，所以現在越來越多的人開始學習3DMAX了，今天的這個例子就是教大家如何把CAD圖紙導入3DMAX中，并進行建模的，下面開始講解。

1、打開3dmax軟件，同時要有一個室內的CAD圖紙，這里我選擇的是一個辦公室的圖紙。按下“T”在頂視圖的窗口下。如圖。

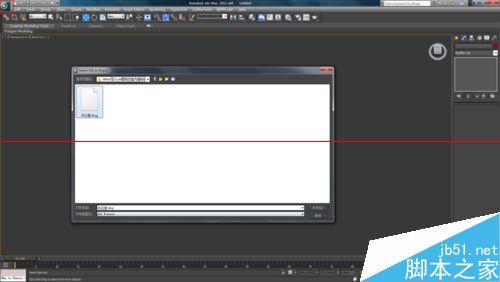

2、然后在左上角菜單欄中，找到“import”導入命令，點擊打開。找到先保存的dwg類型的CAD圖紙，點擊打開。如圖。

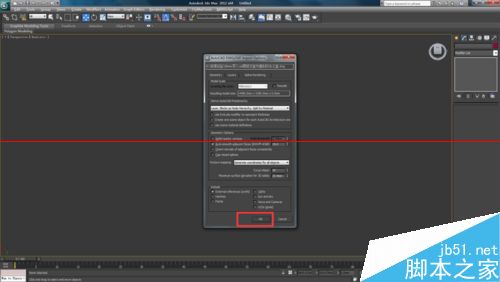

3、然后出現一個菜單，這里我們不做修改直接點擊ok。（另一種導入方法是直接將圖紙拖入到max中即可）。如圖。

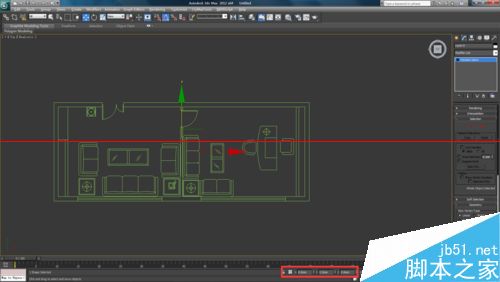

4、下面我們看到圖紙已經被導入，呈現的是綠色，為了讓它做的坐標統一，我們點擊這個圖紙，在下側的坐標數值中都設置為0。如圖。

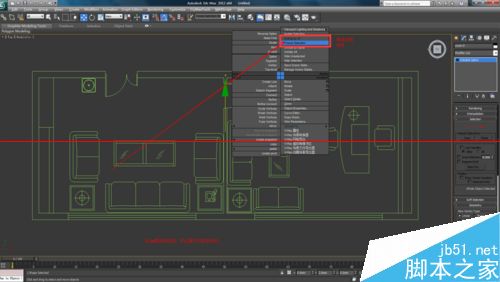

5、為了方便我們建模，我們需要把圖紙凍結住，點擊圖紙，右鍵在顯示菜單中選擇“Freeze Selected”凍結，上邊的“Unfreeze All”就是取消凍結。如圖。

6、補充一點知識，怎么看CAD圖紙，我在下面的圖中標注了一下門和窗戶的形狀，在CAD中每個圖形都有它代表的意思。如圖。

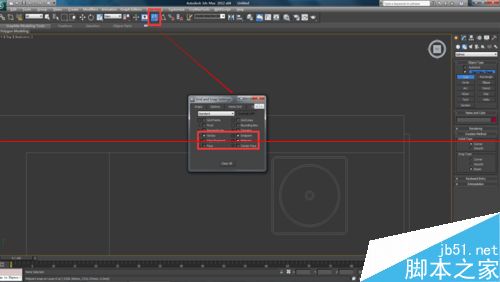

7、打開二維捕捉，并對其進行設置。這樣就可以讓我們對線進行捕捉。這樣更方便更準確。如圖。

8、現在我們開始建模，在右側選擇創建面板，找到“Line”單擊，按著圖紙上的外框進行畫線。如圖。

9、當點的首尾相接時就會出現一個對話框提示是否閉合樣條線，我們單擊確定即可。如圖。

10、以此類推，我們來看下，現在圖形畫完了。如何，有沒有很簡單那~~如圖，綠色的就是我們畫好的。

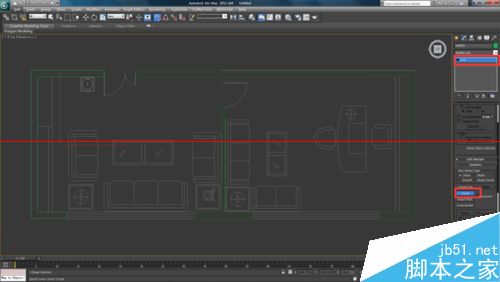

11、但是現在的先都是分開的，三個矩形，為了操作方便我們需要把三個圖形附加成一個。單擊一個圖形，在右側屬性欄中找到并單擊“attach”將其附加在一起。如圖。

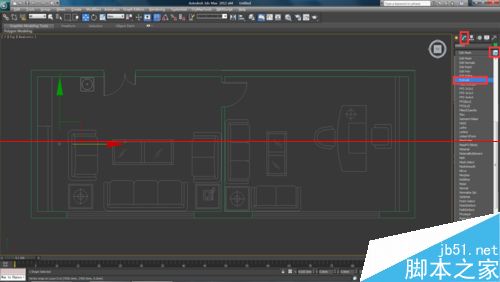

12、單擊選擇我們畫好的線段，點擊修改面板中找到“extrude”擠出命令。如圖。

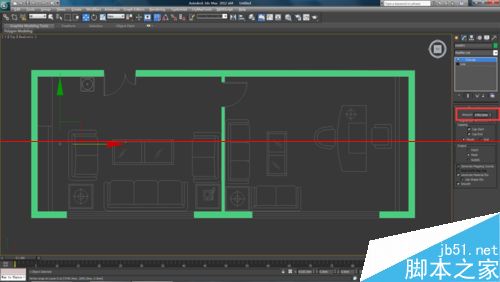

13、這時，我們看見窗口中的線已經成面了，這時我們把擠出的數值調到2700mm。如圖。

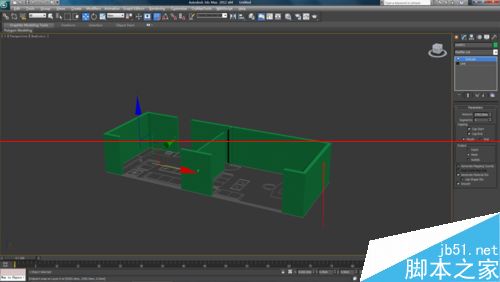

14、按“p”來到透視圖看下效果。這樣一個簡單的模型就建好了。很簡單吧。如圖。
