熟悉3dmax的朋友都知道它的建模方式靈活多樣，如"面片建模""曲線建模""合成建模""修改建模"等等，"貼圖建模"還是頭一次聽說吧？其實這個名字是我安上去的，通過貼圖的方式達到建模的效果，不叫做"貼圖建模"還叫做啥呀。說了半天究竟葫蘆里賣什么藥？其實我是想給大家介紹一下最近發現的一種方便的建模方式。

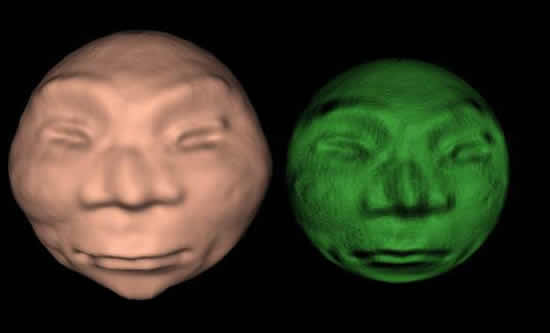

首先請看(圖1-1)中的人臉模型，

大家一定以為這是由復雜的建模完成的，其實我用了不到一分鐘時間就完成了，秘密武器就是--"貼圖建模"。事實勝于雄辯，下面舉幾個實例給大家介紹一下吧：

一、人臉模型

1，用球體(sphere)工具在頂視圖中畫出一個球體，選取移動工具，在按住shift鍵的同時拖拽復制出另一個球體。如(圖1-2)

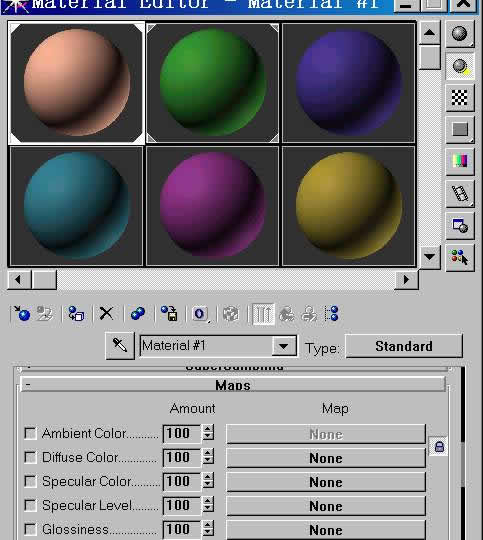

2，按下m鍵，在彈出的材質編輯器中，將第一個示例球拖拽到場景的第一個球體上然后放開，使它成為第一個球的同步材質。在材質編輯器的下方單擊打開"maps"卷展欄(如圖1-3)

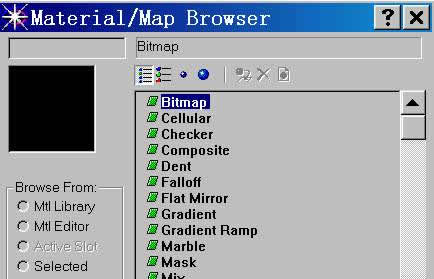

3，在"displacement"右邊的"none"按鈕上單擊，在彈出"material/mapbrowser"對話框中雙擊"bitmap"(如圖1-4)。

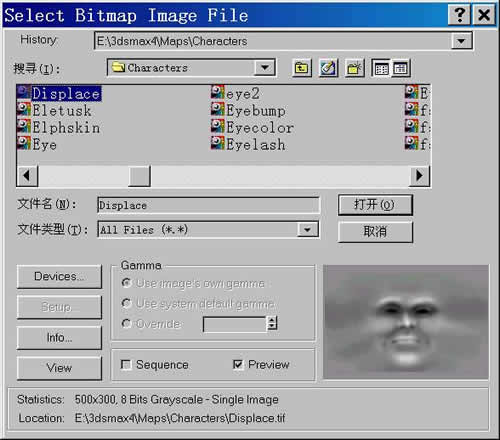

4，在彈出的"selectbitmapimagefile"對話框中選一張人臉的灰度圖片并打開它(如圖1-5)

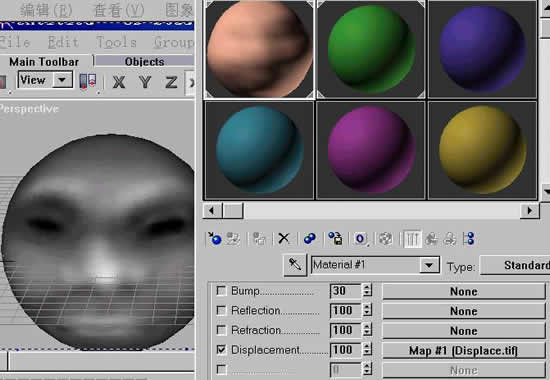

5，回到材質編輯器窗口，這時你會看到示例球已經變得凹凸不平，單擊"showmapinviewport"按鈕，將貼圖顯示在場景中。但場景中的球體仍然平滑。(如圖1-6)

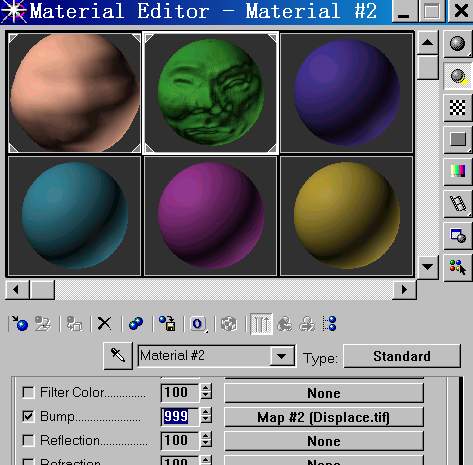

6，用同樣的方法使第二個示例球成為第二個球體的同步材質。并給它也貼上同樣的人臉的灰度圖片，不同的是將貼圖方式改為"bump"并將"amount"的值設為999。(如圖1-7)

7，快速渲染，效果(如圖1-8)所示，

場景中的第二個球已經變成了人臉，但第一個球體仍然平滑，原來"displacement"對原始的基本幾何體不起作用。

8，點選第一個球體，在命令面板中依次單擊modify/more/dispapprox，給它施加dispapprox修改，將它塌陷為可編輯的網格物體，再次渲染效果如(圖1-1)所示。

從上例中可以看出，"displacement"和"bump"方式的貼圖都可以按照貼圖的明暗程度產生物體表面的凹凸。調節"amount"的值可以改變凹凸程度。經過上例的學習，相信大家已經對"貼圖建模"的操作有所了解，下面再簡要的舉一些實際應用的例子，好讓大家更熟練地掌握它。

二、山脈

山脈是不規則的自然物體，如果不使用插件，用傳統的建模方式是很難達到逼真的效果的，但用"貼圖建模"就會將它變得十分容易了，無論操作還是效果都不比專業插件差。

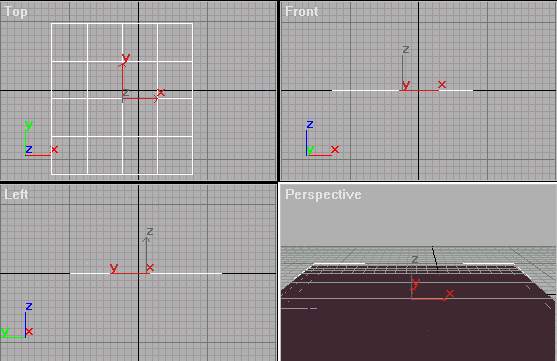

1，在命令面板中選"plane"平面建立工具，在場景中建立一平面，如(圖2-1)。

2，選一張云彩的圖片(如圖2-2)

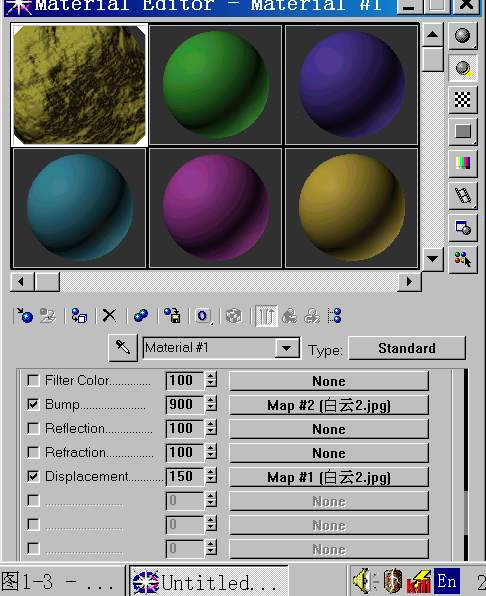

作為displacement"貼圖，并賦給平面，調節"amount"的值為150，"bump"貼圖也采用同一圖片，并將"amount"的值設為900(如圖2-3)。

3，給平面施加dispapprox修改，并用另一幅有白云的圖片作為背景，渲染效果(如圖2-4)

本例的關鍵在于貼圖的選擇、amount的值和平面的segs值的調整，本人經驗，segs值不宜過大，否則會顯得不自然。

三、牌匾的制作

牌匾一般都有雕刻效果的文字，現實中的牌匾上的文字大多數都是由名人書寫，讓工匠按名人的筆跡形狀雕刻上去的，如果用傳統的建模方法，從字庫中調出文字--%26gt;擠壓出立體--%26gt;加入倒角等修改--%26gt;完成，這樣是無法模擬出筆跡的真實效果的。但是如果將名人的真跡掃描成數碼圖片，然后用它作為"displacement"或"bump"貼圖制作出來的牌匾三維效果絕對逼真。

1，在場景中建立一個立方體，長寬高按實際比例自定，建議將長寬高的segs值都設為20以上，否則效果不好。

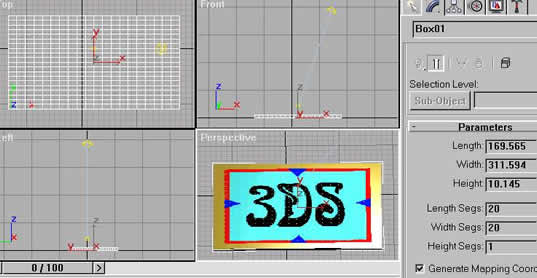

2，調出牌匾文字的掃描圖，作為"displacement"貼圖，并將"amount"的值設為50，賦給立方體，本例使用的是3ds自帶一幅map如(圖3-1)。

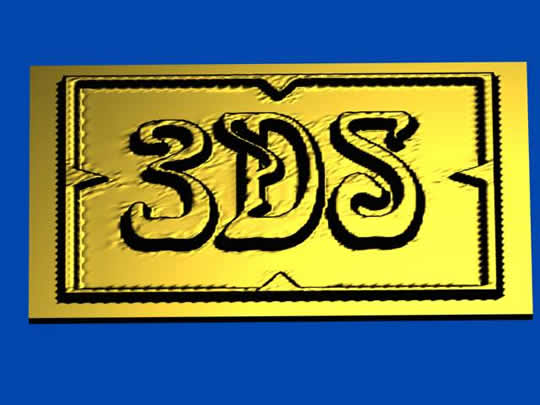

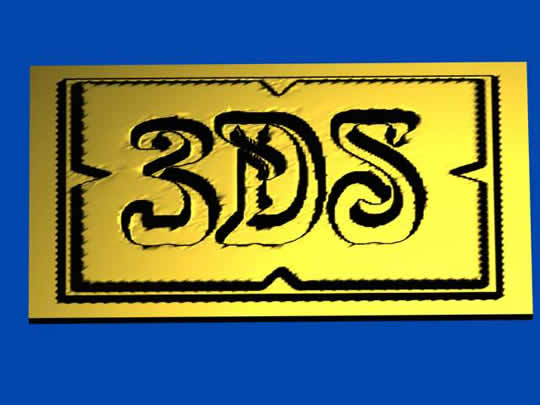

3，調整材質的色彩和光澤，使它具有銅質感，渲染出圖，效果如(圖3-2)，

這是文字凹陷的效果，如果要達到凸起的效果只需在貼圖之前將圖片導入photoshop中，將它作負像處理即可。效果如(圖3-3)。

四、皮革沙發

皮革沙發一般都有獨特的凹凸不平的表面，"貼圖建模"自然也成了它首選的建模方法。下面就用3dmax3.0自帶的一幅沙發的靠背的灰度圖片制作一個座墊吧：

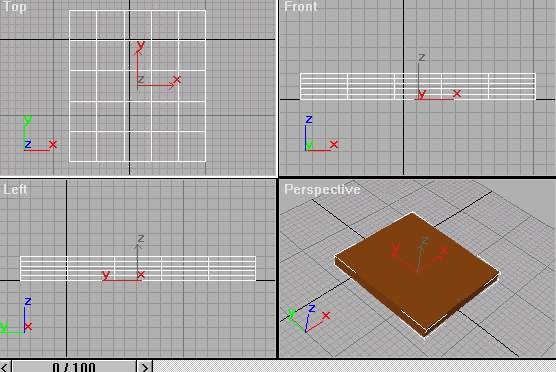

1，在場景中建立一個立方體，長寬高值分別為：200、180、20，segs值都為5。如果機器的速度允許可將segs值設高一些，將來變形時可使模型更加平滑。如(圖4-1)

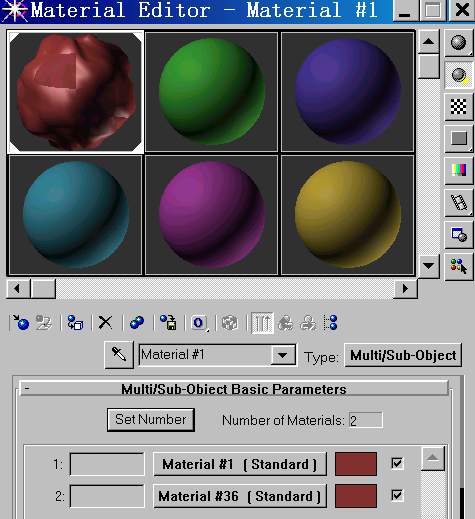

2，給立方體施加一個"editmesh"修改，并給它賦上一個多維材質，上面為"displacement"貼圖，"amount"的值設為50，其它各面不使用貼圖如(圖4-2)。

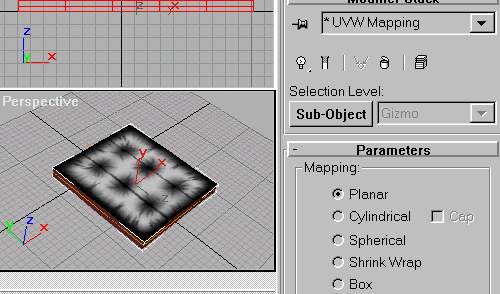

3，給立方體施加一個"uvwmapping"修改，采用"planar"方式如(圖4-3)。

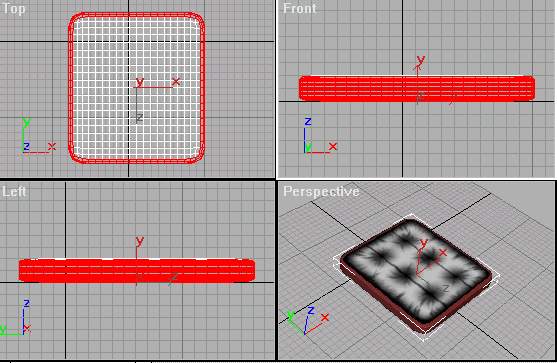

4，給立方體施加一個"meshsmooth"修改，使模型更加光滑如(圖4-4)。

5，給立方體施加一個"displacementapprox"修改，渲染效果如(圖4-5)。

五、將效果轉換為模型

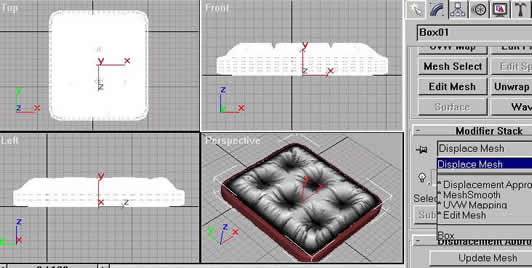

細心的朋友一定會發現，以上的例子中雖然渲染圖已經發生了凹凸變化，但場景中的模型并沒有發生凹凸變化，也就是說如果將模型導出到其它軟件中還無法得到最終效果的模型。這時只要再給它施加一個"displacemesh"修改就可以使模型產生最終效果了，如(圖5-1)。

總之，"貼圖建模"有它獨特的優點，非常適用于模擬現實中有凹凸感的物體。
