圖3　以下是我在建模過程中的一點心得，希望對新手所有幫助。

　　1、搜集需要建的模型的圖片資料；

　　2、仔細觀察自己要做的東西，大概分析思路，不要看到圖片就馬上開始沒有頭緒的做（高手另當別論）；

　　3、建模后附上簡單的材質易于反映模型的結構的，機子條件允許的話可以開一定的反射，把渲染參數調低；

　　4、對于精度建模來說在成型前是一個枯燥的過程，適時的放松自己，不要老坐在電腦前，這樣對自己的判斷能力又一定的影響，容易走火入魔，出現比例問題，或者腦子忽然空白，不知道思路了；

　　5、勤渲染，我的習慣是做幾步渲染一下，就當是刷新。

　　這也是這個教程我主要是告訴大家方法和我的心得，雖然不是每一步都詳細，但是遇到技巧我會特別指出，請看完后再動手做，這很重要。呵呵，不要邊看邊做。

一、手機機身建模

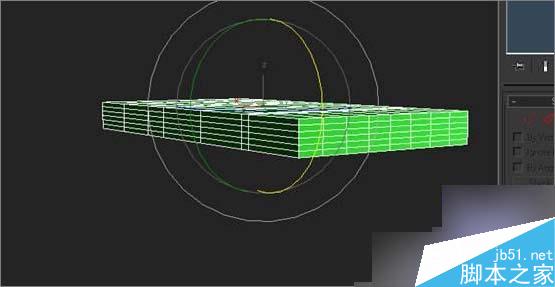

　　首先一個box，這不需要多解釋了，大家可以在網上搜索iphone的參數。

圖4

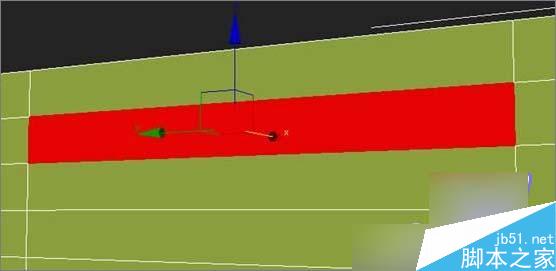

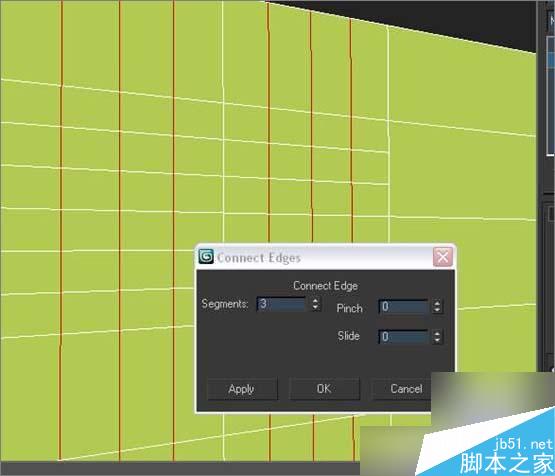

　　第一個問題：這里我要指出的是box 的分段數，這對以后的模型影響是很大的，我剛拿到的時候就開始埋頭的做，最后發現開始的分段數沒有足夠，導致后面要調加過多的線條。其實在開始的分段中就可以解決這個問題。分段的確定主要是與模型之后需要開的洞有聯系的。因為使用smooth，所以會有一定的變形。

圖5

　　由此，開始的布線可以避免后期的加線。

圖6 　

圖7

圖8

圖9

圖10

圖11

圖12

圖13

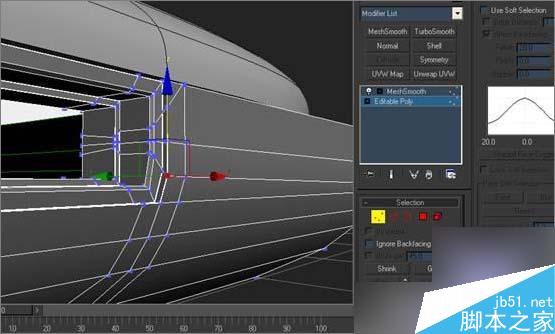

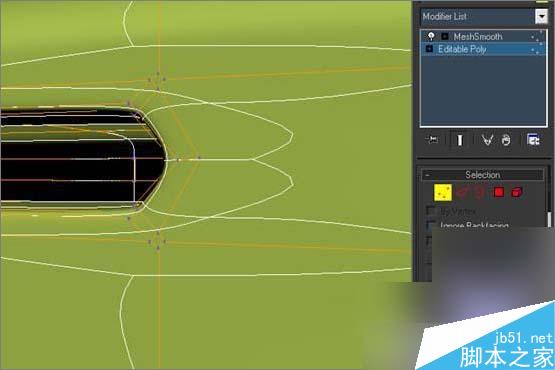

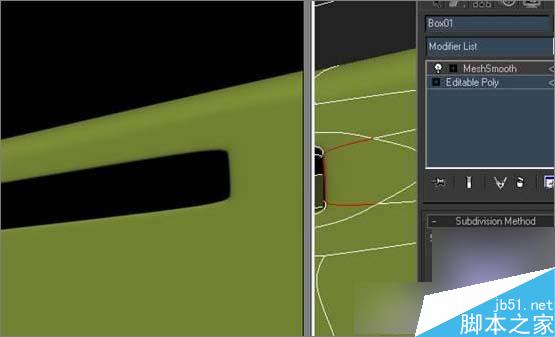

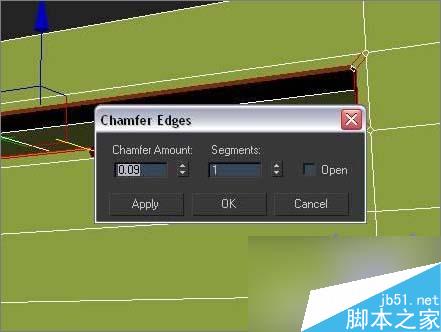

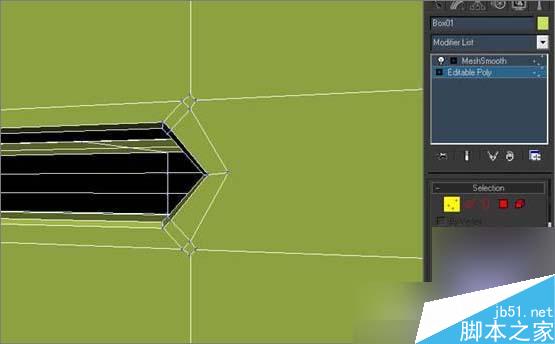

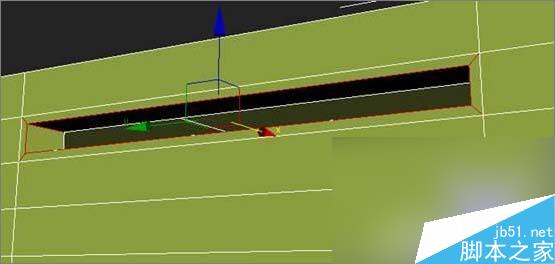

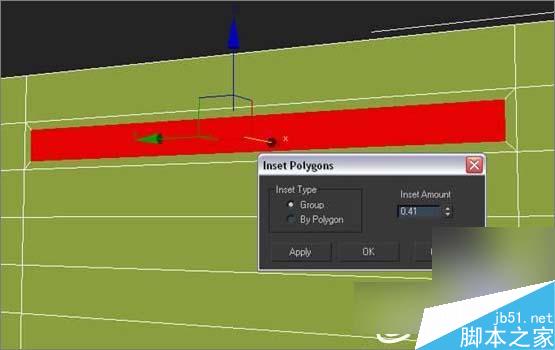

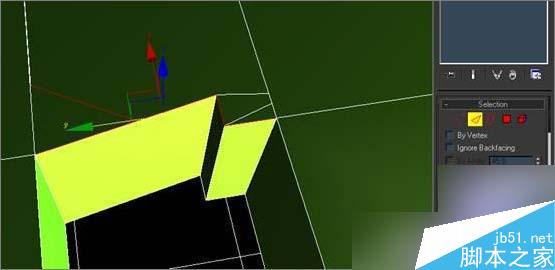

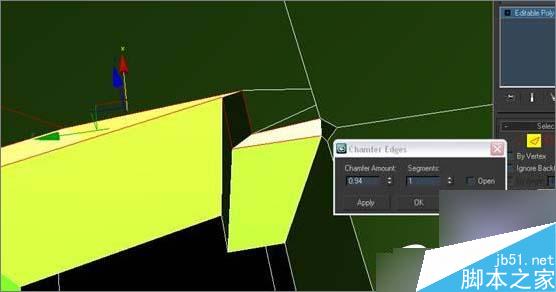

　　在這里，我要指出的是chamfer值的大小決定洞口銳利的程度。如果想得到圓滑的洞口，可以進行一下加線操作，使用cut命令即可。

圖14

圖15第2個問題：為了保持模型上下部分的完美結合，需要復制一個box留作機身的上部。

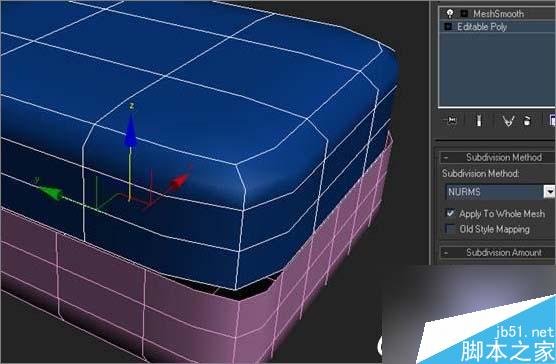

　　很多朋友會遇到這樣的問題，添加mashsmooth后會又出現上下不重合的情況，這是分段數的原因，每段邊緣的線段都會影響smooth的形態，下圖為例。

圖16

圖17

　　這一步也再次說明分段數和布線的重要性。調點與挖洞的過程在此我就不強調太多了，大家看看上面的方法可以自己進行嘗試，比我在這里把所有步驟都寫出來會更有收獲，記憶也更深刻。

　　第3個問題：在觀察iphone的時候，我們會發現在底部分布了音響的許多洞口。很多朋友無從下手，這里我把我的心得告訴大家。

　　首先大家不要急著開洞，而是先調整好手機邊緣的走向。

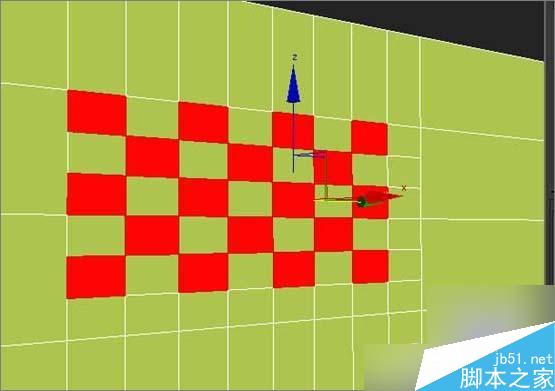

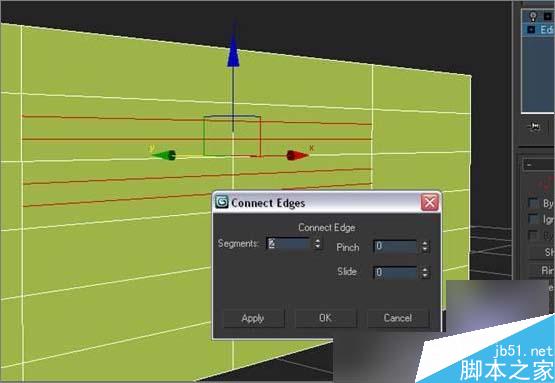

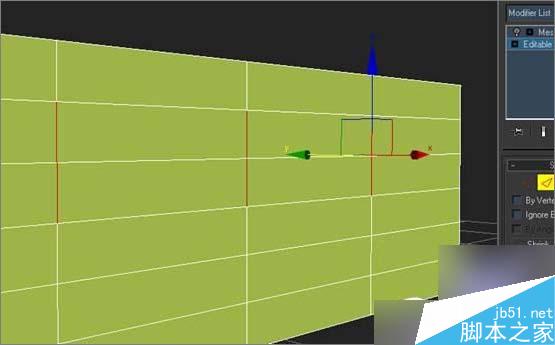

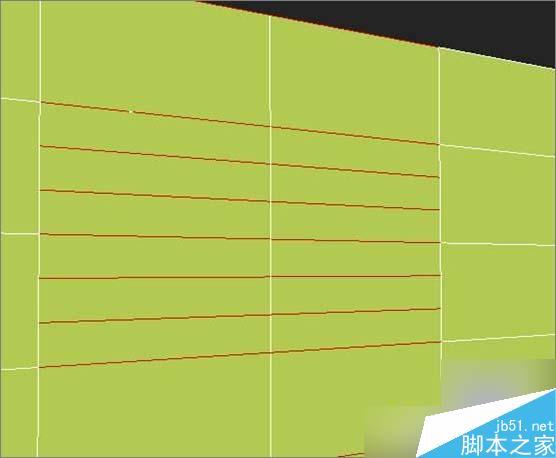

圖18 　然后再進行布線，這里的布線比較復雜，下面是布線的方法。

圖19

圖20

圖21

圖22

圖23

圖24

圖25

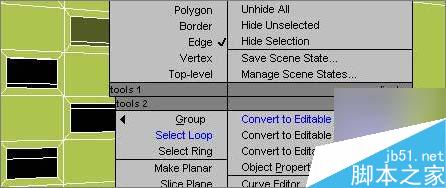

　　在這里說說我的經驗，在選擇多變形的邊層級的時候多使用select  loop和select ring命令，這樣有效率，可以把這兩個命令整合到四元菜單里，也可以快速的編輯多邊形。

圖26

　　

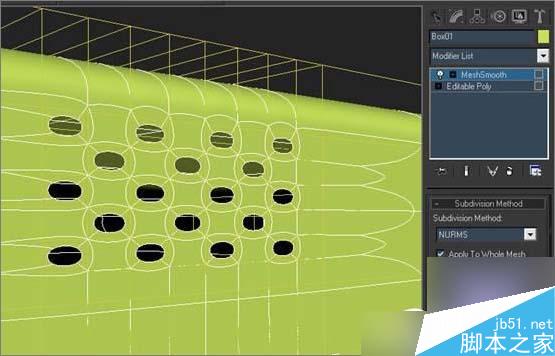

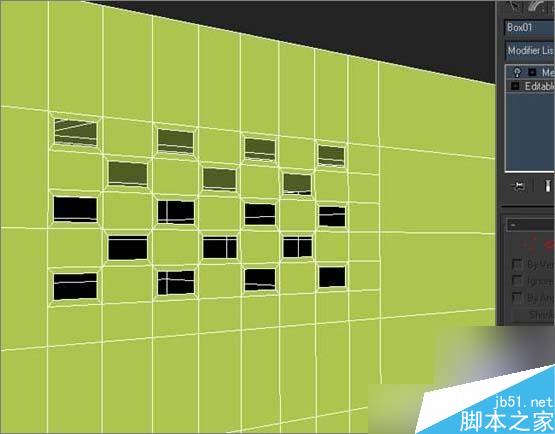

　　大家已經看到把多邊形delet后加上smooth修改期，洞口就自己變成圓形的了，洞口的圓度是由delet時的正方形的方正度決定的，洞孔越方正，smooth后就越圓滑。

　　到這里的時候，完美機身的下部的幾個難點都已經指明給大家了，接下來進入手機上部的建模。

二、手機上部建模

　　手機的上部建模相對來說比較簡單，但是要做細的話還是有點值得關注的地方的。首先，手機的屏幕。大家從我渲染的白模中可以看到我把手機的屏幕部分分成了4個部分：1、外圍的金屬層；2、玻璃面層；3、面層下的黑色塑料層；4、發光熒幕層。

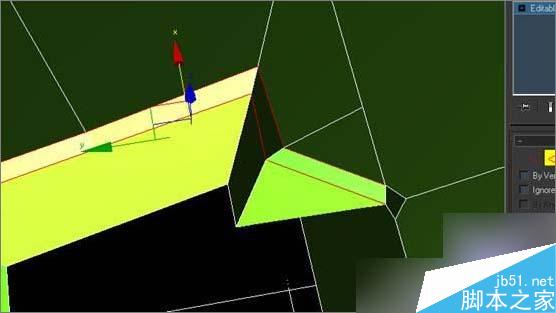

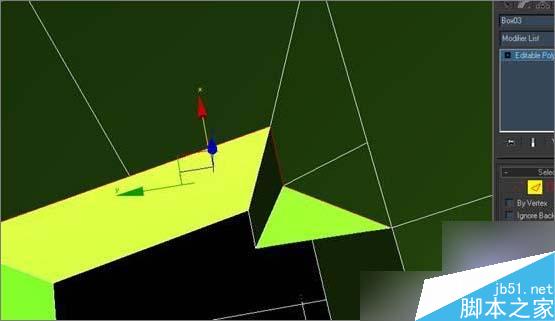

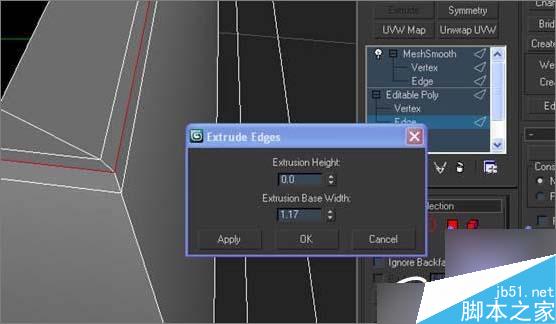

　　這里我主要指出幾個注意的地方和小技巧，首先完美觀察iphone的金屬套環，邊緣很銳利，從一個平面瞬間跳躍到一個弧面，這個地方建模布線是有點講究的，我個人的習慣就是選擇交接處的邊。select  loop 選擇一圈的邊然后用extruede edges。如下圖，這樣出來的效果在smooth后會更加銳利，比chamfer后smooth更加銳利。

圖27

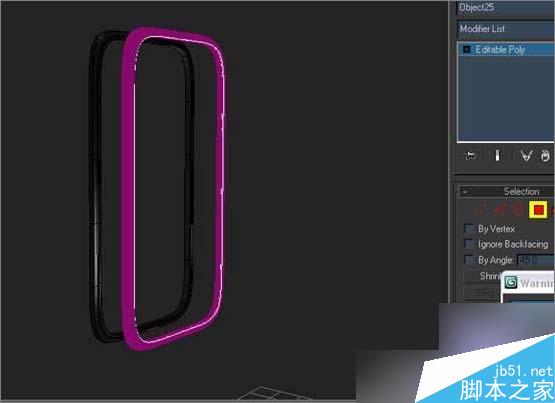

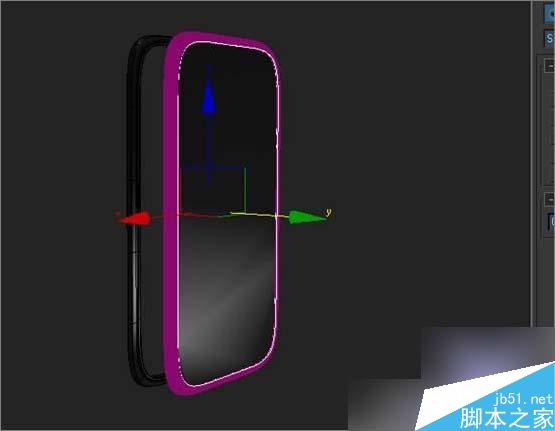

　　做完這步開始制作玻璃面層，我的方法是在金屬層制作調整好后復制一個，塌陷成多邊形。

圖28

圖29

圖30

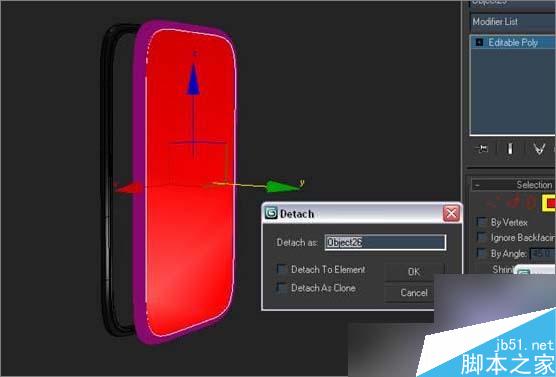

　　提取邊緣線，cap封口，然后把產生的面detech作為手機的面層。

　　這樣也可使下面的金屬外框可以完美融合。delete掉不要的部分。

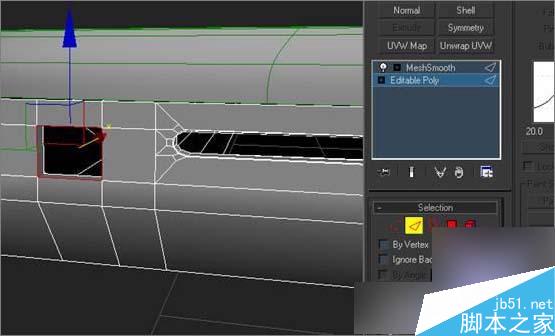

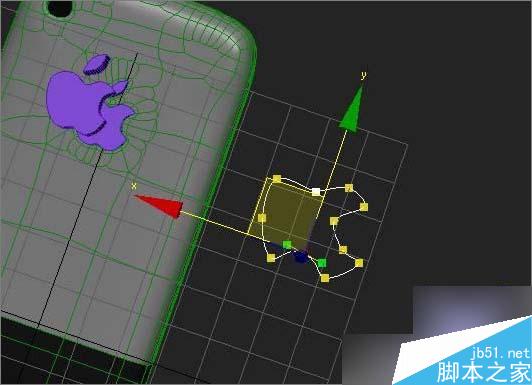

　　最后要做的就是按鈕的開洞了，這里不再強調了，使用布爾運算，方便快捷。之后我們轉入手機背面蘋果標志的制作，大家先在網上找到相關的標志的圖片，在手機背面直接用cut命令刻出。

圖31

　　不要使用布爾運算，除非先塌陷好手機的背面部分。

圖32

　　最后execture，這里要指出每一個通過cut產生的點都要與四周的線以條邊相連，注意線的均勻分布，有利于之后的smooth。最好的狀態是均勻的發射狀態。畫好蘋果以后選擇邊緣的邊進行chamfer。

圖33

　　強調要均勻的布線是因為線的角度會影響chamfer的效果，容易出現破面。

圖34

圖35 　如上圖所示，這樣的布線是不正確的，導致smooth后相當難看。

圖36

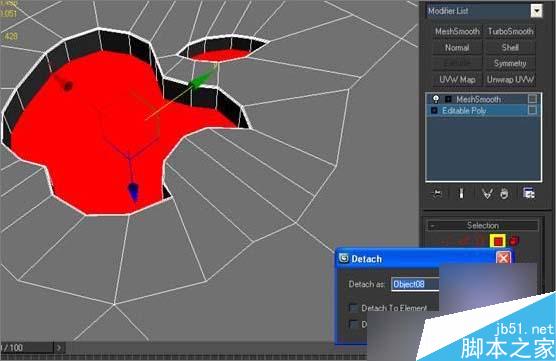

　　這兩張是調整后的布線，這樣的倒角才均勻漂亮，才能有好的平滑效果。至于金屬蘋果標志的制作，與前面的玻璃鏡面的制作是一個道理。復制，塌陷，分離，然后倒角邊，最后smooth。

圖37

三、材質

　　材質講得比較簡單，我覺得本身就不需要花哨的裝飾，本尊足以震撼人心。

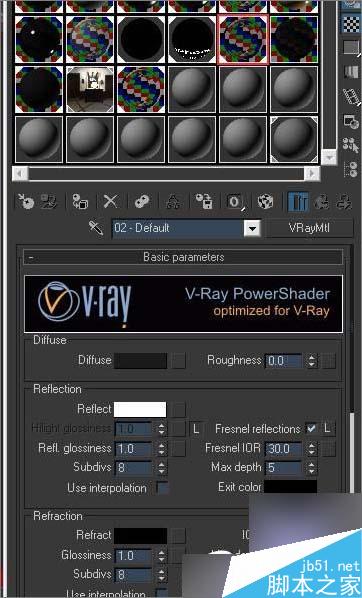

　　這是我用的金屬材質：

圖38

　　其他的材質我就不強調了，塑料和玻璃材質大家見得很多了！四、環境燈光

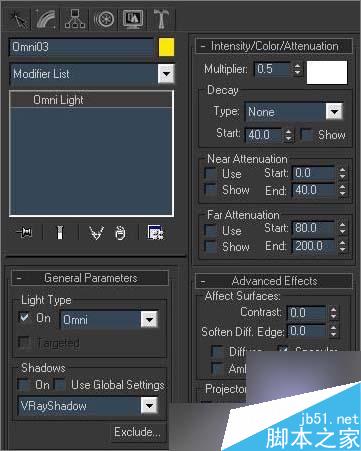

　　打盞泛光燈，泛光燈用來產生高光，不要產生漫反射。

圖39

圖40

圖41

　　打目標平行光，參數根據場景中的實際情況而定，加上天光。

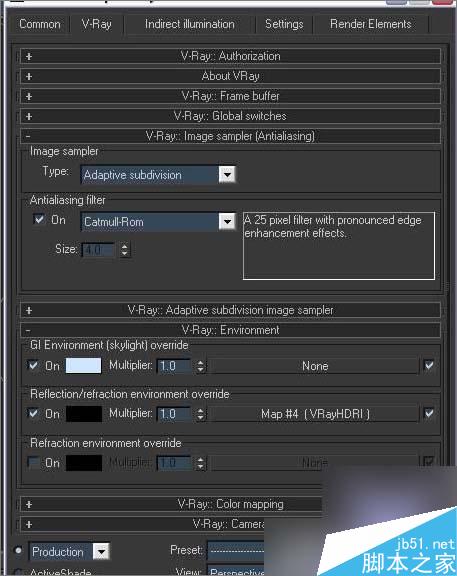

　　最后來一個hdri引起大家注意。

圖42

　　我的hdri貼在反射覆蓋的通道里。

　　好了，我的教程就到這里結束了，希望對大家有所幫助，如果講的太跳躍，至少可以學會給模型挖洞了，呵呵，希望大家學到方法而不是按部就班。
