10月18日晚，NVIDIA正式公布了旗下GeForce GTX 10系的兩款入門級別顯卡GeForce GTX 1050和1050 Ti，完成Pascal架構顯卡的最后一塊拼圖，最大賣點是其1000元左右即可以買到不俗的游戲性能以及超低的功耗，主要受眾是廣大的網游愛好者以及經營網吧、網咖用戶，并且針對AMD的Radeon RX 460發動了致命一擊。

今年NVIDIA的Pascal架構顯卡讓我們看到其40%瘋狂的基礎頻率提升，同時延續上代1:32的單雙精度單元比和新的16nm制成帶來極低能耗，都為人所贊嘆。作為Pascal架構顯卡的最后一塊拼圖的GTX 1050、GTX 1050 Ti都是采用了全新的GP107核心。

GP107核心架構

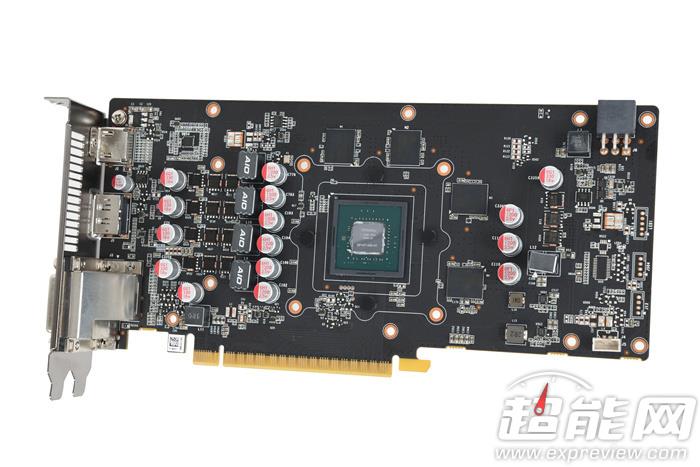

GTX 1050 Ti采用的GP107-400 GPU核心，其SM單元縮減至6組，依舊是每組SM單元128個CUDA流處理器，共擁有768個CUDA流處理器，32個ROP光柵單元，48個TMU紋理單元。

而GTX 1050所采用的GP107-300則是在GP107-400上再下一刀，繼續“削減”一組SM單元，使得CUDA流處理器下降至640個，40個TMU紋理單元，而32個ROP光柵單元保持不變。

14nm制程疑云

早在今年GTX 1080發布前就有傳言，NVIDIA新的GPU核心將會交由三星14nm FinFET工藝代工，不過其后發布的GTX 1080、1070、1060依然是臺積電16nm FinFET工藝。沒想到三星14nm FinFET工藝居然會出現在GTX 1050、GTX 1050 Ti的GP107核心上。

雖然三星的14nm FinFET工藝量產時間更早，積累起很多重要技術，但是重新選擇14nm工藝會帶來諸多后遺癥，例如投入更多資金進行改進，還需要花費大量時間重新流片，而且前期產量肯定非常有限。因此很多廠商透漏前期將會主打GTX 1050 Ti，而GTX 1050大面積鋪貨將會延后一個月。

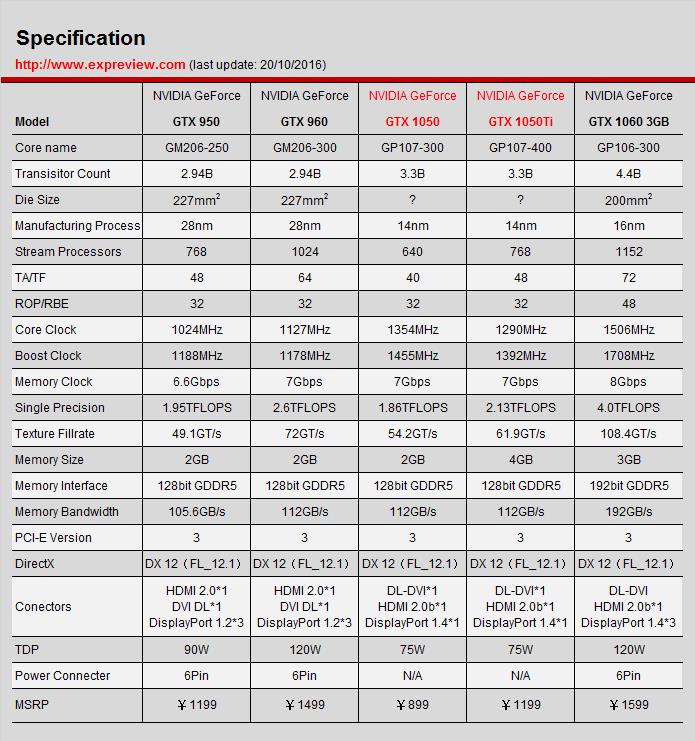

GTX 1050 Ti、GTX 1050顯卡規格

頻率方面，相對于老大哥GTX 1080、1070、1060基礎頻率動概就1506MHz起跳，換用三星14nm制程的GTX 1050 Ti、GTX 1050基礎頻率提升就顯得有點羸弱。GTX 1050 Ti基礎頻率是1290MHz，加速頻率1392MHz。而為彌補削減一組SM單元性能損失的GTX 1050，其基礎頻率提高至1354MHz，加速頻率為1455MHz。其超頻能力有待我們進一步檢驗。

浮點性能上，GTX 950介乎于GTX 1050 Ti、GTX 1050兩者之間，GTX 960都強于兩者。考慮到頻率帶來的性能提升，推測Pascal架構的GTX 1050 Ti、GTX 1050性能應該和GTX 960差不多，強于GTX 950。

顯存方面，繼續使用GDDR5顯存，但頻率下降至7Gbps，兩者的顯存位寬依舊是128bit，總帶寬與前代GTX 950的112GB/s保持一致。GTX 1050 Ti搭載的是4GB容量顯存，比GTX 1060 3GB還要多。而胞弟GTX 1050顯存容量減至2GB，兩者形成差異化競爭。

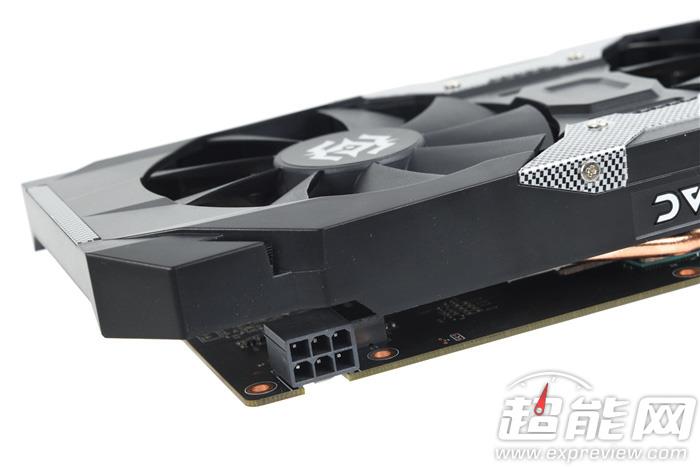

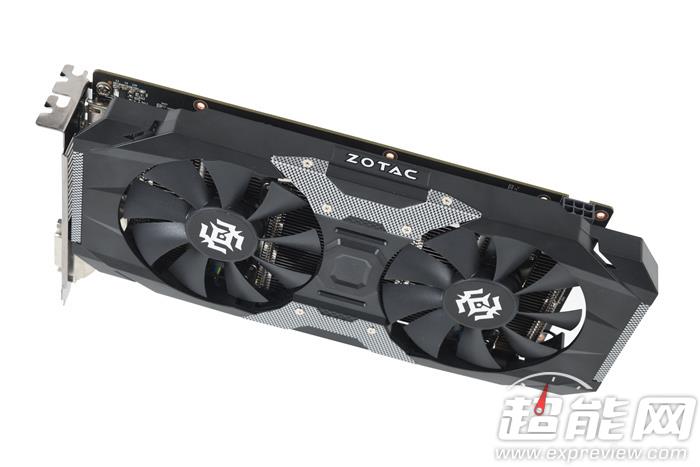

功耗方面，對比上一代GTX 950的90W TDP，用上最先進的14nm工藝的GTX 1050、GTX 1050 Ti有了長足的進步，僅為75W，因此PCI-E供電能滿足需求。但部分廠商為追求超頻能力會加上6Pin外接供電。

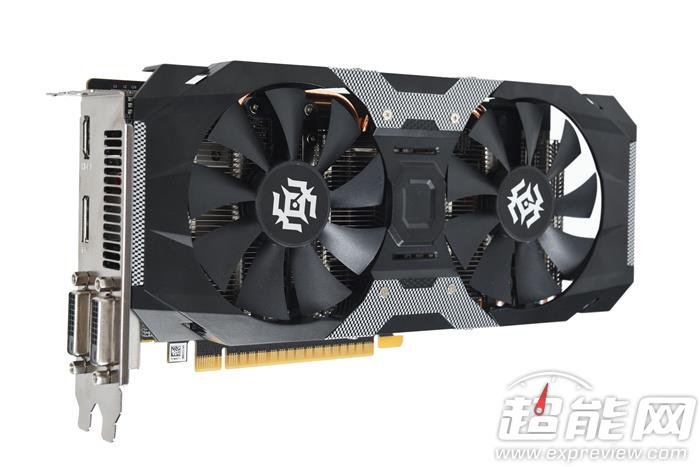

顯示接口方面，GTX 1050 Ti、GTX 1050去掉兩個DisplayPort 1.2接口，僅留下DL-DVI、HDMI 2.0、DisplayPort 1.2接口各一個。不過有廠商會為旗下的GTX 1050 Ti額外增加一個DL-DVI。

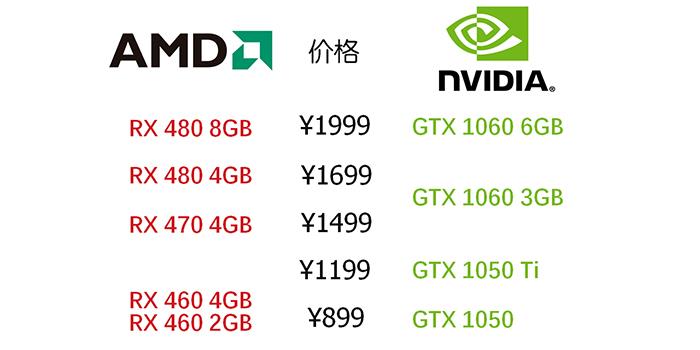

價格方面，NVIDIA肯定會考慮到旗下千元左右市場一直處于未更新狀態，急需GP107核心顯卡打開市場，因此GTX 1050 Ti、GTX 1050建議零售價分別為899元、1199元起。
