NVIDIA剛剛正式發布了新一代主流顯卡GeForce GTX 1060，不過今天只是紙面發布，暫時沒有性能評測，上市也得等等。

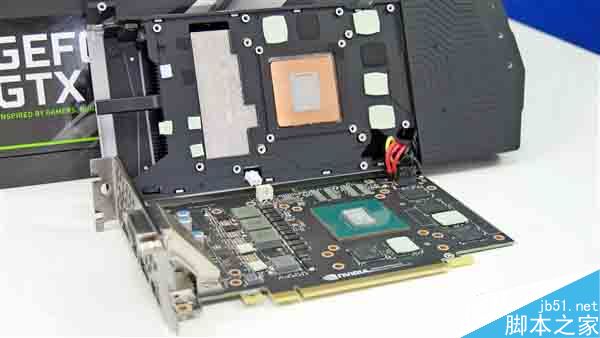

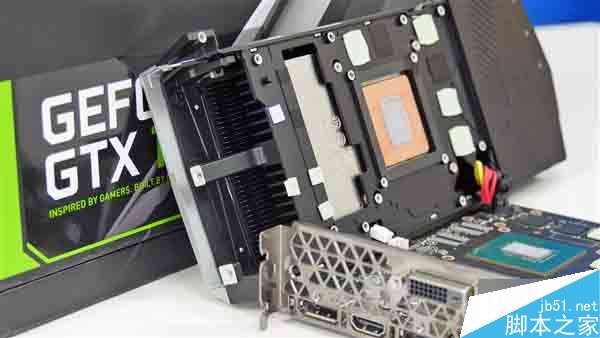

GTX 1060外部采用了和GTX 1080/1070風格類似的散熱器，很長很威猛，但其實PCB很短小。如果你想知道GTX 1060內部長什么樣子，一起來看拆解圖：

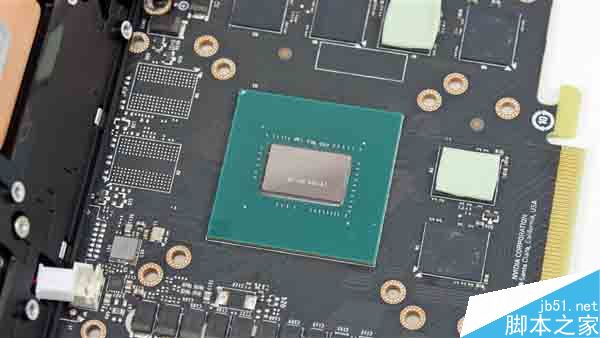

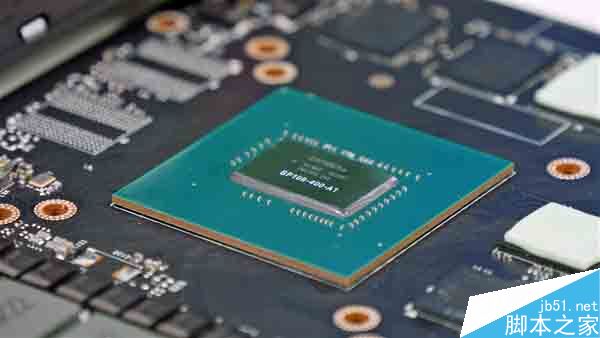

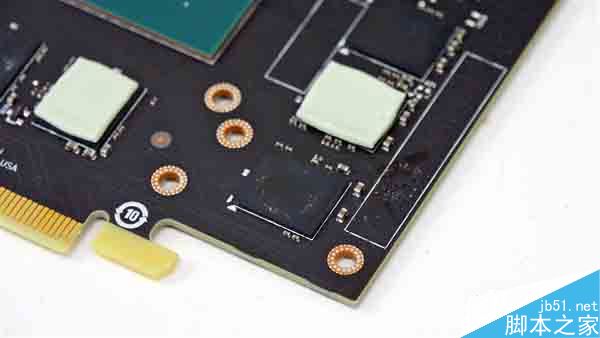

核心編號GP106-400-A1，明顯比GP104小多了。周圍焊接了六顆顯存顆粒，但還有兩個留空位置，難道其實支持8GB？可能會用于Quadro專業卡？不得而知。

DVI接口電路部分有完整的屏蔽，很良心。

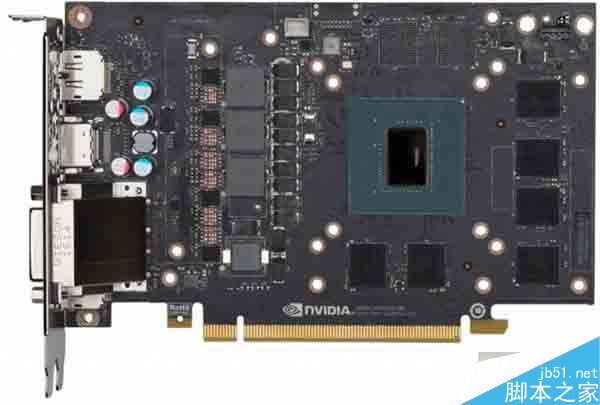

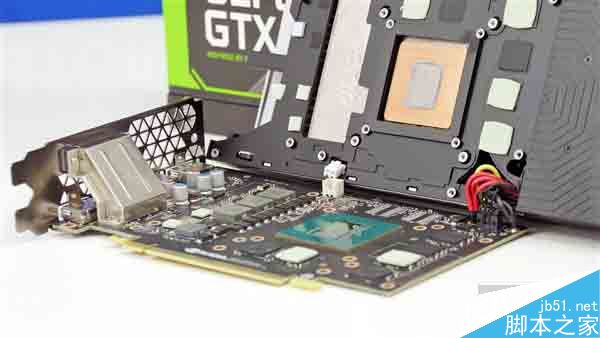

核心供電設計是3+1相，很普通。六針的輔助供電接口并沒有直接設計在PCB電路板上，而是通過“飛線”延長到了散熱器尾部，確實挺奇葩的，想改裝散熱器就麻煩了。

不過其實GTX 1060這樣的卡在市面上基本都會是非公版，要么PCB加長要么散熱器縮短，是不會如此設計供電接口的，不必過慮。
