去年AMD發布了中國定制版顯卡RX 470D，后綴D寓意著中國傳統象征龍（Dragon）。當時RX 470D誕生目標很明確，就是用來制衡GTX 1050 Ti，兩者都是針對追求性?xún)r(jià)比和網吧市場用戶，最后銷量還非常不錯。而今年AMD繼續打著“D”字名號為RX 560加持，那么到底會像上一年的RX 470D那般熱賣呢？讓我們來看看訊景的RX 560D戰狼版。

專為中國特供產品的事情發生在AMD身上，可以說還是做的比較到位的，一分錢一分貨，公公平平講道理。

而這次RX 560D的誕生也同樣是中國特供，使用的仍是Polaris 21核心，但是只有14組CU單元，就是和RX 460一樣，少于RX 560的滿血16組。因此流處理器數目只有896個，56個TMU紋理單元、16個ROP單元，所以我們既可以看做是RX 560的削減版或者是RX 460的馬甲版。擁有4GB的GDDR5顯存，位寬應該保持128bit，等效顯存頻率為7GHz。

訊景RX 560D戰狼版算是RX 560D中的佼佼者，頻率設定為1196MHz，要高于官方默認的1176MHz，等效顯存頻率為7GHz。而且訊景RX 560D戰狼版售價也是最低的，京東商城上只要849元就可以帶回家。

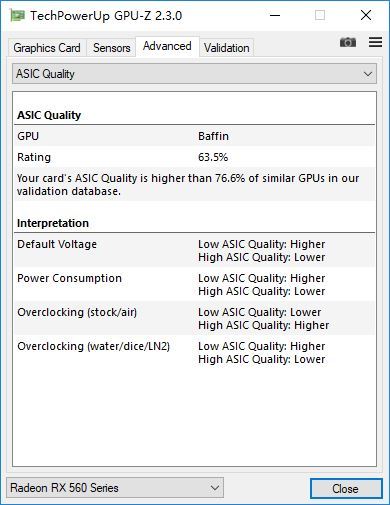

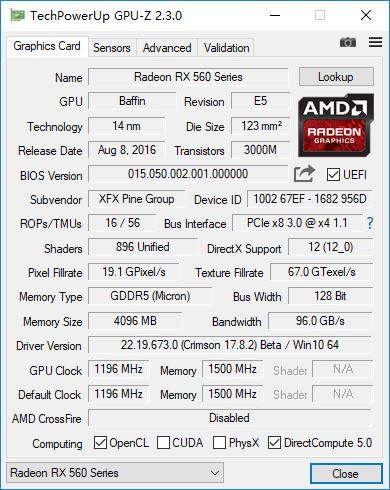

發現在GPU-Z 2.3.0版本下居然可以看到核心體質指數，為63.5%，高于數據庫中76.6%同類型GPU核心。

圖賞:

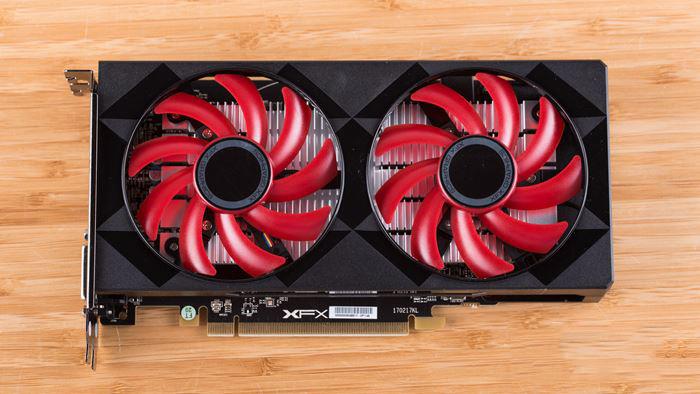

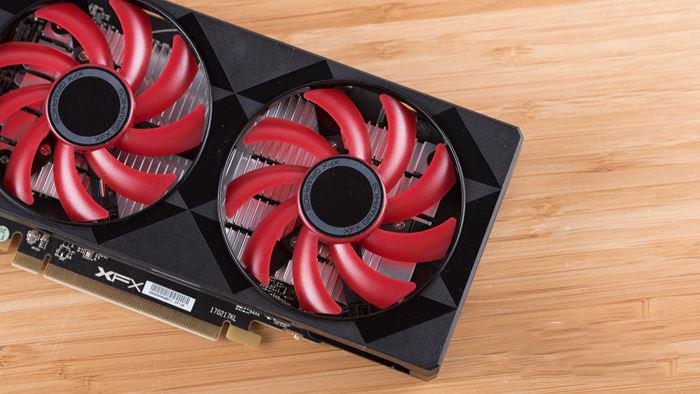

訊景RX 560D戰狼版繼承了RX 560戰狼版的外觀設計，確實是“不是一家人不進一家門”。仍是訊景多年以來最喜歡的黑色搭配AMD紅，鉆石棱紋加入使得顯卡沒有那么單調，醒目而顯眼。

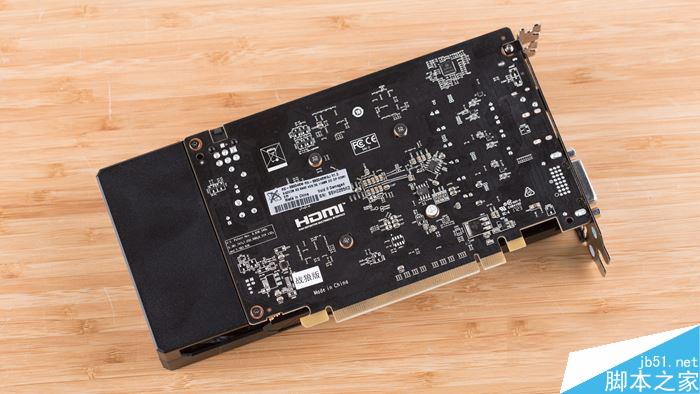

廠商們都習慣上在入門級顯卡上不做背板，同時你可以看到其實RX 560D的PCB長度是標準的ITX規格16.9cm，但是為了加入雙風扇散熱不得不加長做支撐。

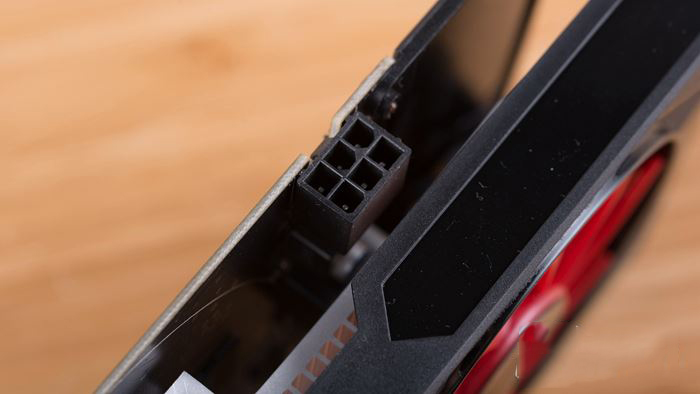

訊景RX 560D戰狼版和RX 560一樣配備了6Pin的外接供電，其實可能有些多余，因?yàn)镽X 560本來的TDP就是80W，精簡過CU單元之后，功耗肯定可以控制在75W以?xún)?nèi)，PCI-E供電即可滿足需求。

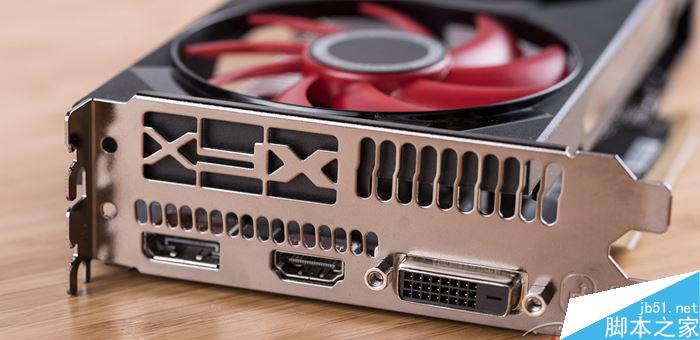

視頻輸出接口上，做到了實用而不多余，提供DisplayPort 1.4、HDMI 2.0b、DVI-D接口各一個。

散熱模塊拆解：

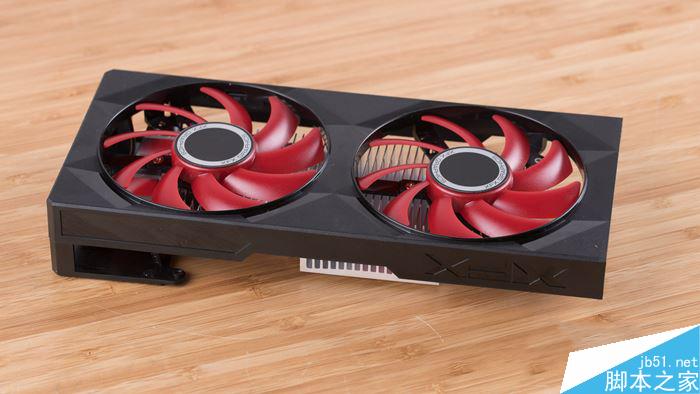

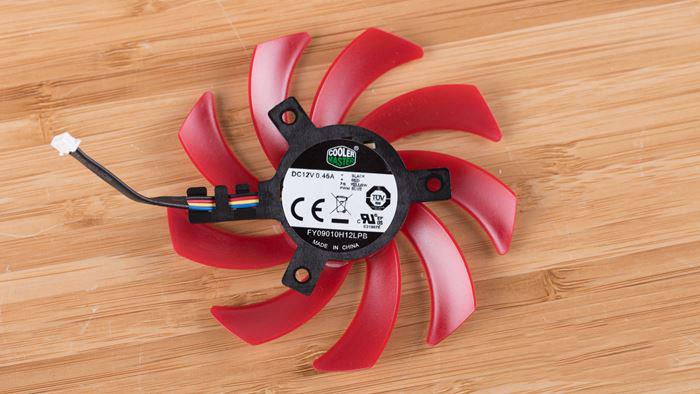

兩個90mm的風扇使用了九片紅色葉片設計，醒目而大方。

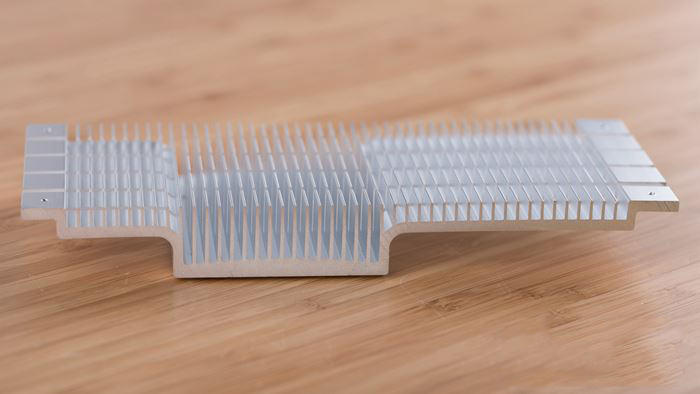

精簡后的散熱規模只剩下了大面積鋁制散熱鰭片，沒有經過鍍鎳設計，可以透過風扇一覽無遺。

PCB拆解&用料分析：

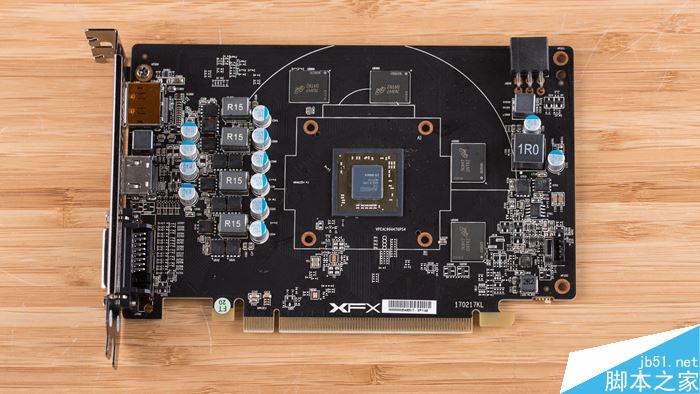

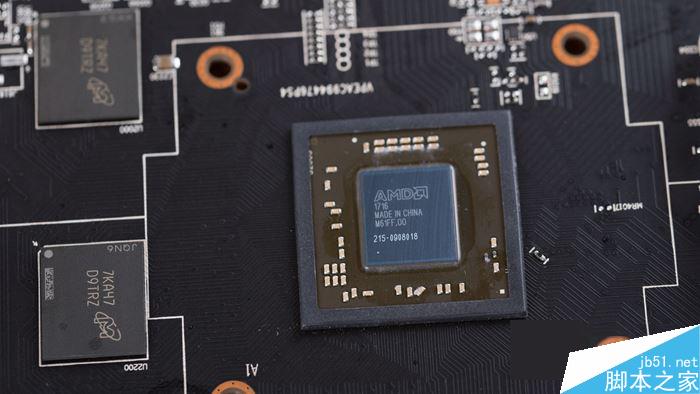

拆開散熱器后你就能看到只有123mm2大小的Polaris 21核心，只有14組CU單元的它，合計有896個流處理器。不過訊景RX 560D戰狼版的頻率在所有RX 560D中算是比較高的，1196MHz。

4顆鎂光GDDR5顯存顆粒，型號為D9SXD，顯存規格為4GB/128bit，顯存等效頻率7GHz。

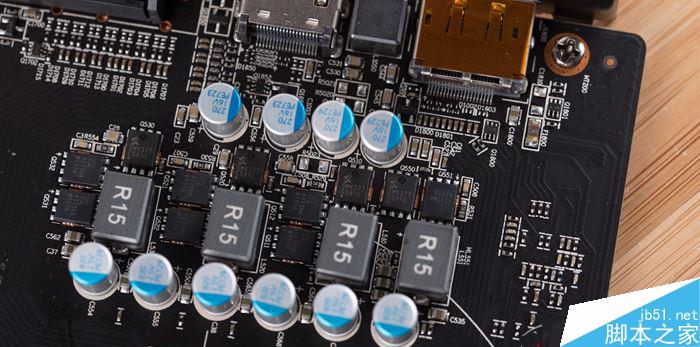

采用了3+1相供電，3相核心供電每相使用2+1的MOSFET組合，搭配固態電容品牌未知和全封閉式電感。

3相核心供電每相使用2+1的MOSFET組合，還有1相顯存供電使用1+1的MOSFET組合。MOSFET用料為臺灣力祥的M3058M（30V 140A 3mΩ@10V/4.8mOΩ@4.5V）和M3052（30V 62A 8mΩ@10V/12.5mOΩ@4.5V）。
