雙敏顯卡不顯顯了的維修教程

2020-07-19 19:02:05
字體：大 中 小
來源：轉載
供稿：網友
型號：雙敏GTS240小牛版
故障現象：不顯示
維修過程：
上次去一個網吧拿回來的6片雙敏GTS240小牛版顯卡還有一片沒修好，本來不想修了，但今天有時間就拿來研究一下。
下面我來現丑了：
測線性電壓為5.13V正常，如圖1：

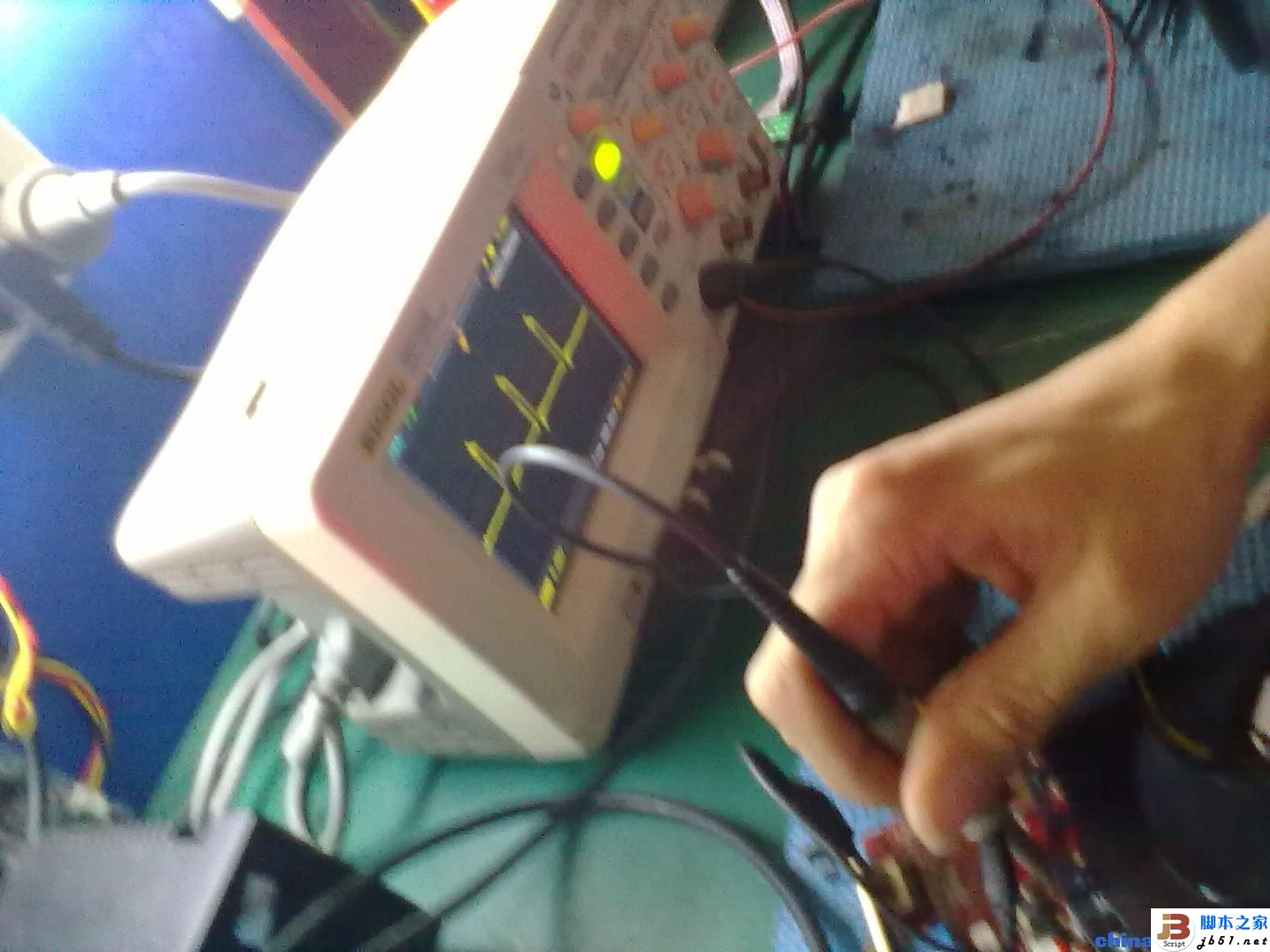

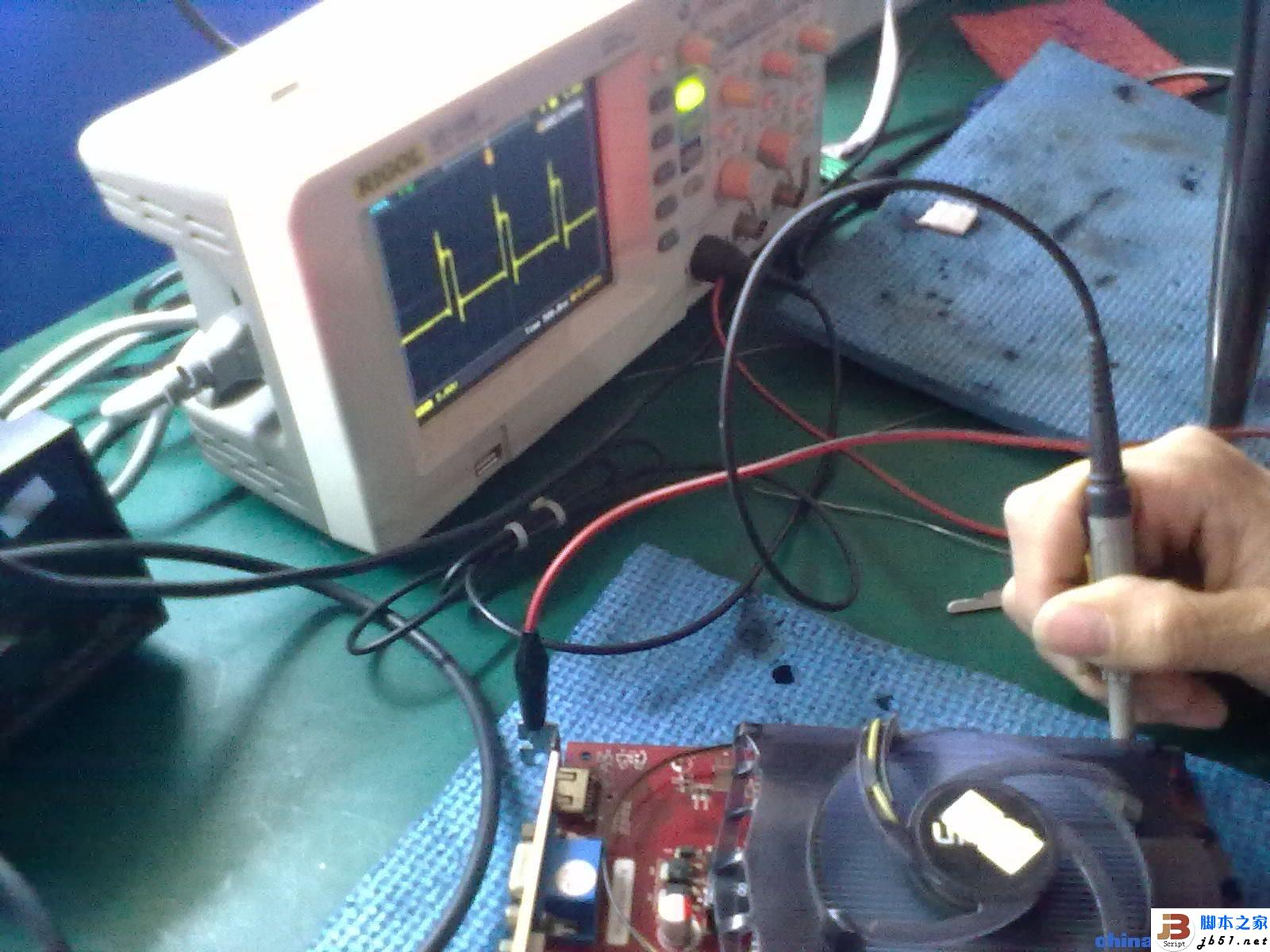

測兩組PWM供電分別為1.12v和1.81V,也有正很規則的方波，如圖2、3：

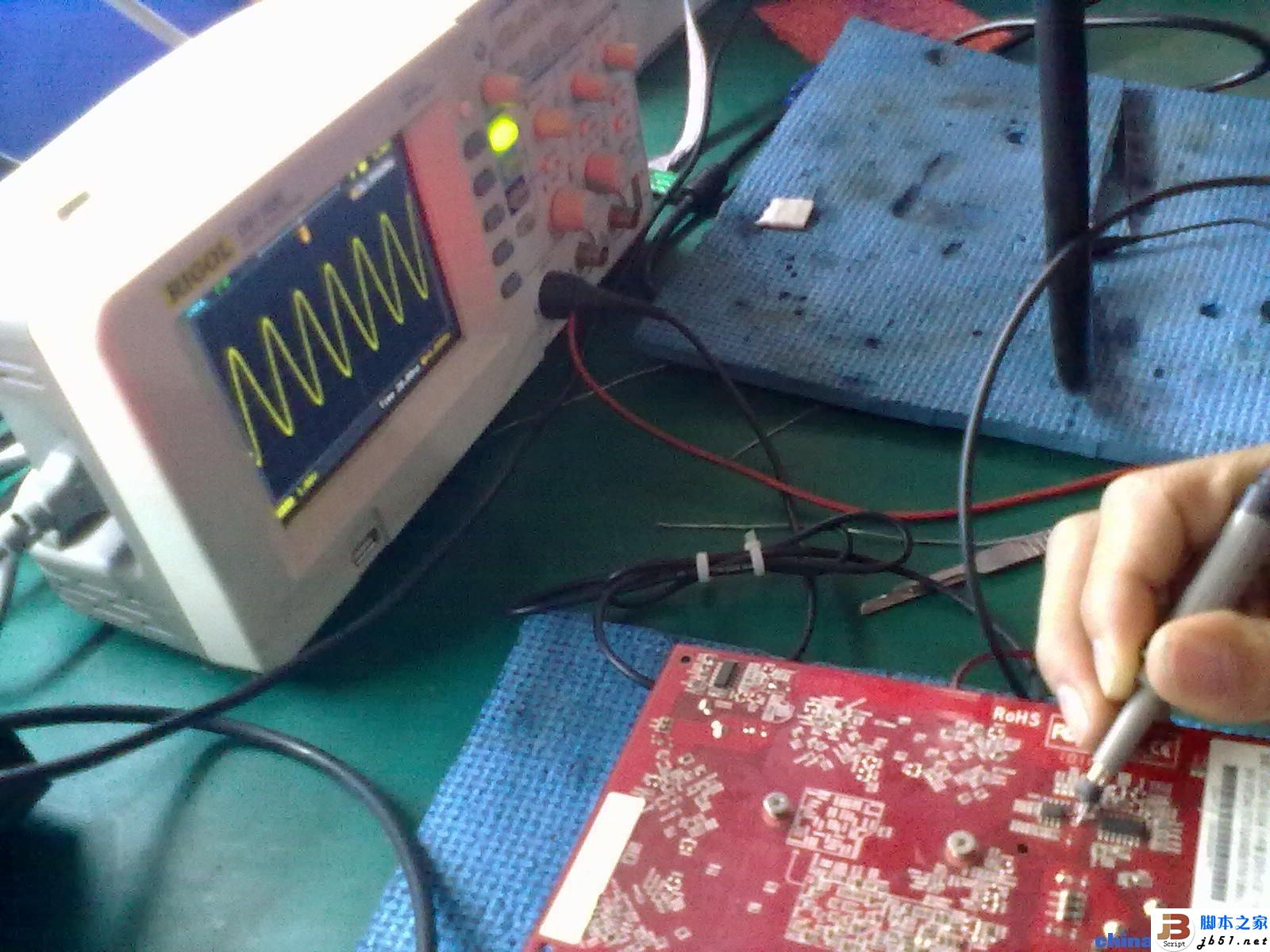

測晶振有很完美的正弘波，如圖4：


既然供電時鐘都有了，復位是來自PCI-E X16插槽不用考慮，剩下的主要有BIOS和GPU了，插上顯卡開機看診斷卡的跑碼跟正常顯卡一樣暫不考慮。于是從同樣的正常顯卡上對調了一下BIOS芯片還是不顯，再仔細目測沒發現有掉件的。

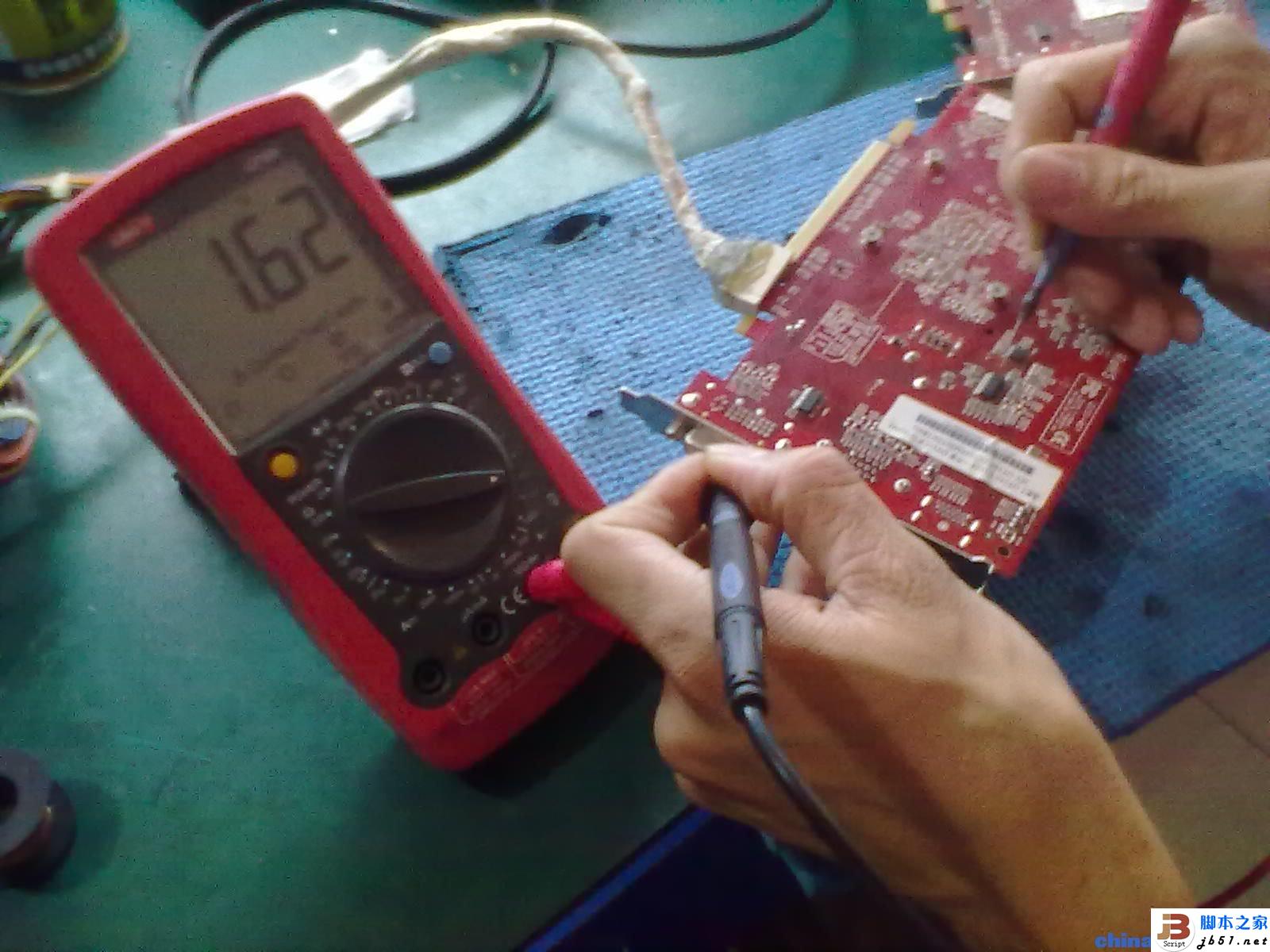

心想是不是BIOS的工作條件沒滿足了？于是測SPI BIOS芯片的第八腳，發現電壓只有1.62V,如圖5：

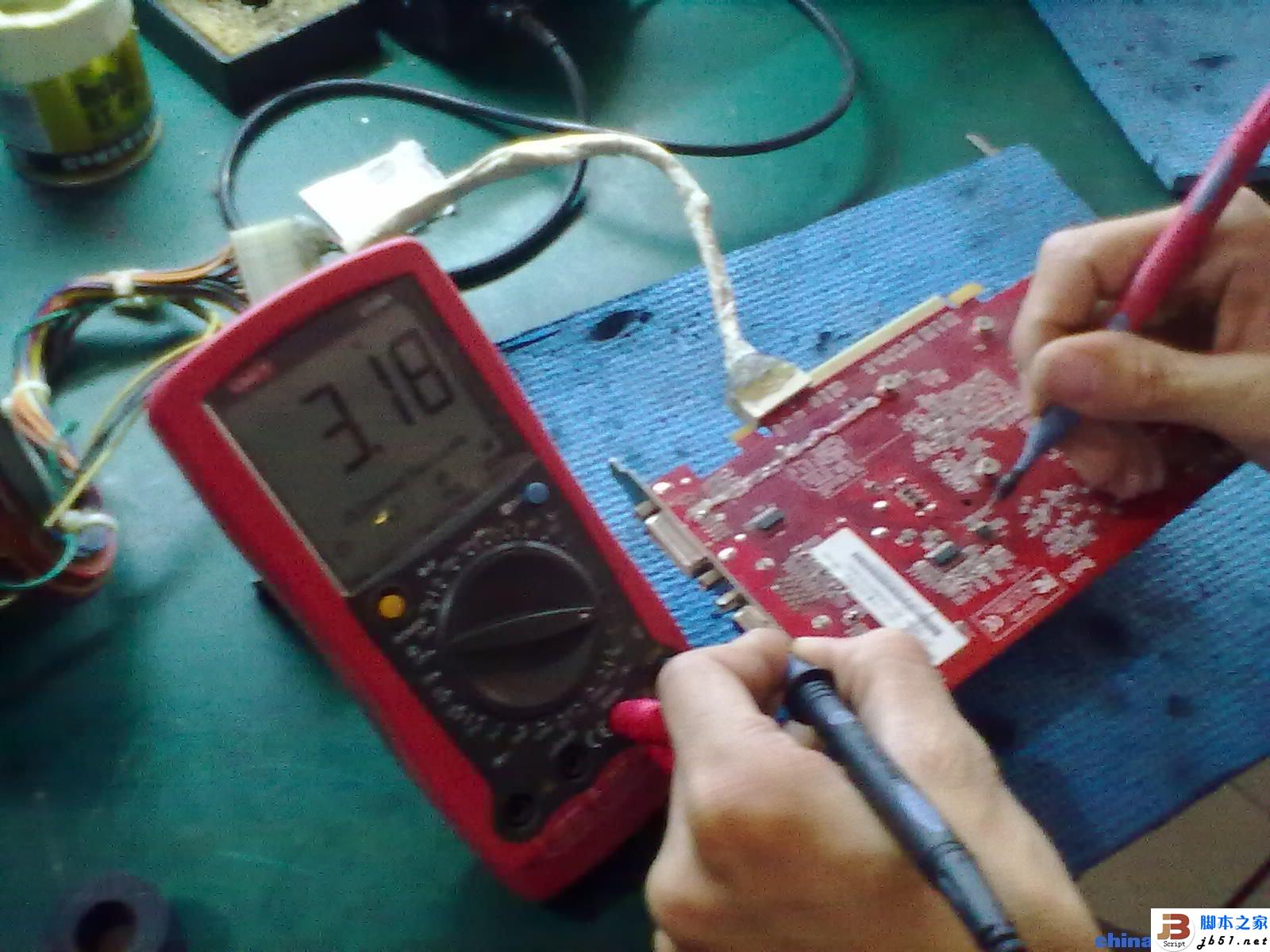

明顯偏低，正常的應該在3.3V左右，實測同樣顯卡的BIOS供電為：3.18V，如圖6：

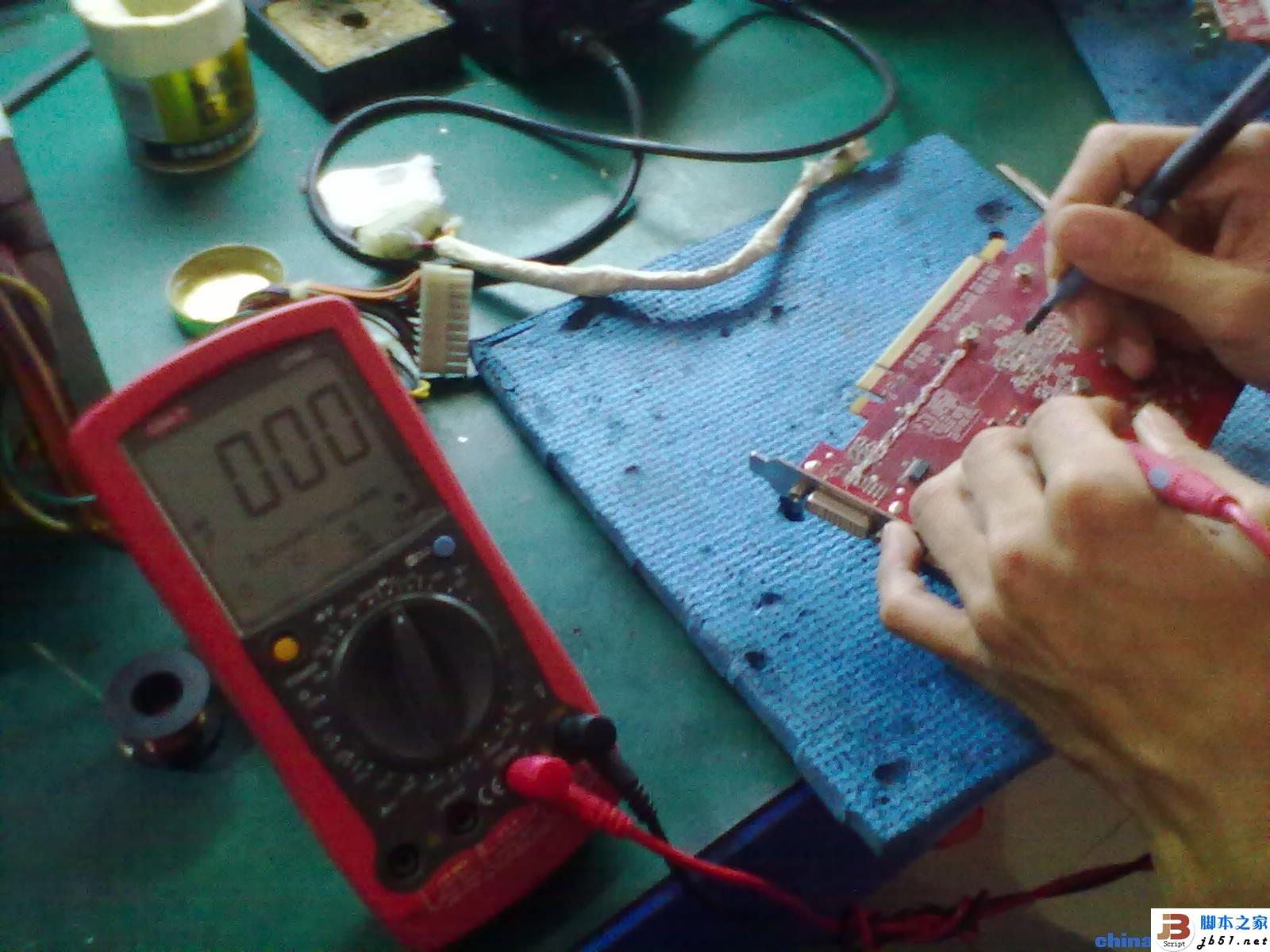

在同樣正常顯卡的BIOS供電腳跑線到一個0歐電阻，如圖7：
測量故障顯卡的BIOS供電腳到0歐電阻的阻值為1763，如圖8：

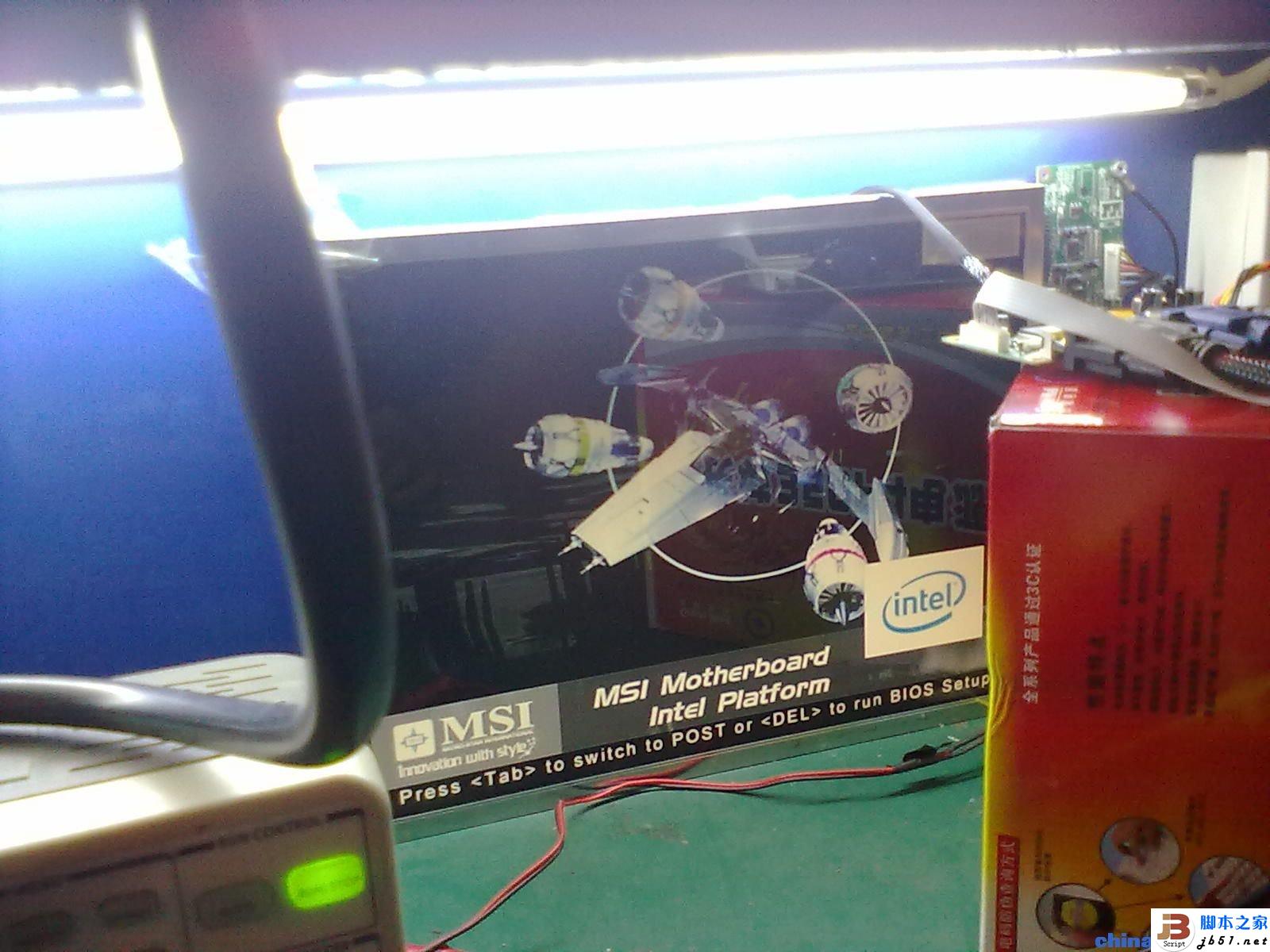

明顯開路了，于是在BIOS供電腳飛線到0歐電阻，再測試正常顯示了，如圖9：
因為這種顯卡之前修過很多是DVI口到GPU之關斷線導致VGA正常DVI不顯的，所以這次就想到BIOS的引腳線路可能有問題導致不顯。
想對這些顯卡的生產廠家說：雖然你們生產的東西質量差，但是我還是愛你們的，因為有你我們才有飯吃，哈哈?。?
