2016年對顯卡界來說可謂是轟轟烈烈的一年，經過了5年漫長時光，GPU的制程終于邁入1x nm時代，隨著制造工藝從28nm升級為14/16nm，顯卡的能耗比得到了極大的提升。借著這股東風，AMD和NVIDIA發布了多款全新架構產品，細數整個16年，NVIDIA共發布新架構產品9款，AMD共發布新架構產品7款（Radeon Pro SSG采用的是Fiji核心，故不算在內），可謂是新品迭出。

　　整個顯卡界的關注度也是空前高漲，從4月中旬一直熱鬧到了12月中旬，然后逐漸沉寂下來。就在幾家我正享受這片刻的寧靜時，AMD又在春節之前發布了一款Polaris新品，發布的正是之前傳出的“RX 460升級版”——Radeon RX 460 1024sp。說起這個RX 460 1024sp，其實在12月初就有玩家通過給RX 460開核的方式得到了這款卡，當時正是RX 470D可以開核的消息大面積擴散的時候，overclocking.guide的大神der8auer通過一個固件解鎖了RX 460 Polaris 11核心隱藏的2組CU，結果讓顯卡性能激增，這讓許多玩家振奮不已。

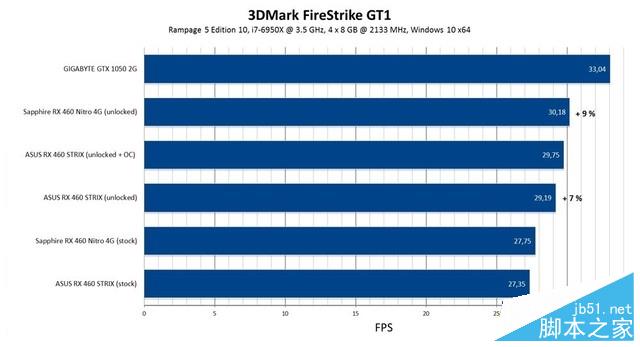

開核前后跑分對比

　　如果你對專業卡有所了解的話，相信你一定知道AMD發布的全新Polaris架構專業卡，其中Radeon Pro WX 4100這款顯卡采用的便是Polaris 11核心，核心的流處理器數量是1024個。這也就是說擁有1024個sp的Polaris 11核心才是完整小核心，RX 460的sp數量為896個，顯然是被“閹了一刀”，AMD推出1024sp的Polaris 11核心GPU也是早晚的事。終于，AMD在春節前放出了RX 460 1024sp這款意料之內的產品，算是給眾多中低端玩家的新春禮物吧。

擁有1024個sp的Radeon Pro WX 4100

　　RX 460 1024sp推出的意義很明顯，就是與NVIDIA的GTX 1050正面交鋒。由于新制程的RX 460僅僅能與28nm的GTX 950戰個平手，更不用說與14nm的GTX 1050一戰了，這直接導致了RX 460在玩家群中的口碑并不是很好，因此AMD在RX 470D的火熱勁過后緊接著便放出了1024個sp的RX 460，誓與GTX 1050一較高下?，F在RX 460與GTX 1050間的性能差距差不多就是10-15%，而多了256個流處理器的RX 460理論性能提升差不多就是這個數值，可見兩者間的大戰還是比較有看點的。

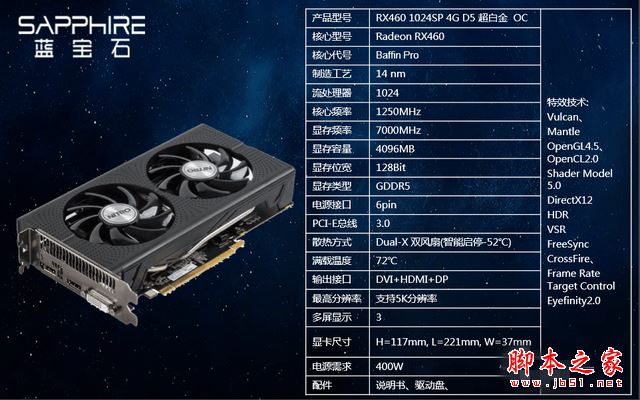

藍寶石 RX 460 1024sp 超白金 OC參數

　　與RX 460一樣，AMD沒有為RX 460 1024sp推出公版產品，我們ZOL收到的是藍寶石的RX 460 1024sp超白金 OC，算是RX 460 1024sp中比較有代表性的一款。我們同時引入RX 460及GTX 1050的數據進行橫向對比，給讀者一個更直觀的感受。那么這款AMD的這款升級版RX 460竟會有怎樣的實力？吉吉我將帶您一同揭曉答案！

完整Polaris 11核心

　　Radeon RX 460 1024sp采用14nm FinFET “Baffin”核心，核心面積為123平方毫米，共包含30億個晶體管。基于GCN 4.0架構的該核心共有1024個流處理器，運算單元數量為16個，TMUs總數量為64個，ROPs數量為16個，兩個帶寬為64bit的雙通道顯存控制器組成了總量為128bit的顯存控制單元，大小為4GB。

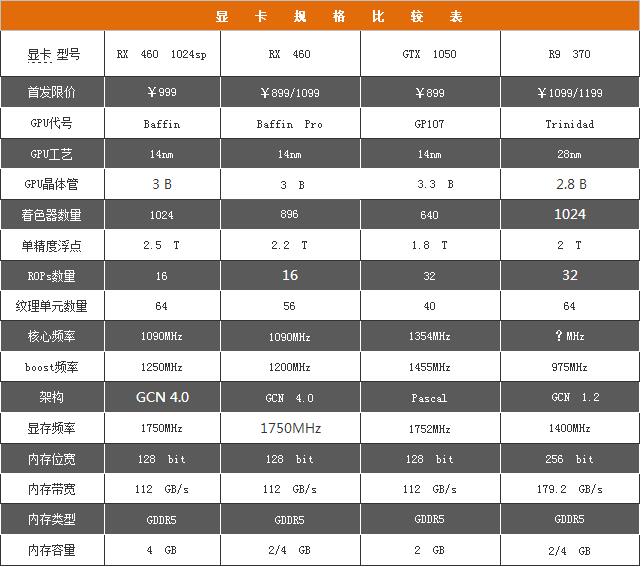

注：表中售價均為官方首發限價

　　我們可以看到，Radeon RX 460 1024sp的核心頻率高達1250MHz，比RX 460高50MHz，這個頻率可以說是相當之高的。RX 460 1024sp顯存帶寬為112 GB/s，完整支持DirectX 12 API以及異步運算，在DX12中有著更好的表現。RX 460 1024sp的默認Pixel Fillrate能力達到了20 Gpiexls/S，默認Texture Fillrate能力為80 Gtexels/S。

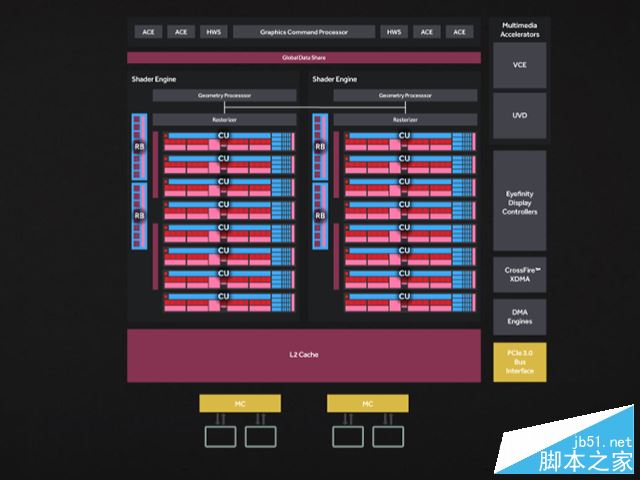

RX 460 1024sp架構圖

　　GCN 4.0架構Baffin芯片由以下主要的部分組成：

　　1、基于三星的14nm FinFET工藝，照比之前的28nm工藝，為每個CU單元帶來15%的性能提升，以及高達2.8倍的能耗比提升。

　　2、與“Fiji”相同的宏觀并行結構，16組CU單元被分為2個Shader Engines，每個Shader Engines包含8組CUs。每個CU的Shader效率照比前代提升了15%，同時幾何引擎也有所改進。

　　3、與Shader Engines一一對應的2組Geometry Unit(幾何處理單元)以及2組Rasterizer（光柵化單元）。

　　4、ACE異步計算單元的總量為4組，同時，還有2組全新的，為異步運算設計的HWS加入到架構中。HWS用來更好地對硬件資源進行調度，提高異步運算效率。

　　5、二級緩存是之前的2倍，在降低顯存帶寬需求的同時改善電源效率，在顯存運行上更節能。

RX 460 1024sp GPU-Z截圖

　　Baffin架構的核心設計，即CU單元與Fiji甚至Hawaii相差甚微，絕大部分uncore部分的結構也完全沿用了Fiji的設計，兩者甚至連宏觀并行結構和緩沖體系都一模一樣。Baffin與Fiji之間除了CU總量和顯存控制器之外，可以說并沒有本質性的差異。最大的改進點在于HWS單元的引入，讓新的GCN 4.0架構在異步運算方面可以取得更好的表現。

GCN 4.0架構新特性解析

　　全新GCN 4.0架構的幾何引擎性能得到了一定程度的提升，其內置的Primitive Discard Accelerator將在初始建模之前，會篩選出根據3D圖像的距離邏輯，省略掉較遠處物體建模的曲面細分指令。由于距離遠，對遠處物體的建模是無用的，雖然視覺上看不到，但還是會一樣消耗性能，因此AMD選擇放棄這一部分，不進行曲面細分，從而提升幾何引擎的效率。而新建索引緩存則可為更小的幾何實例服務，以便減少數據移動，釋放內部帶寬資源，并提高原始吞吐量。

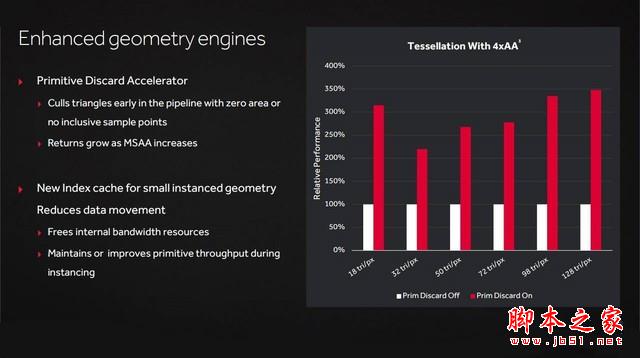

改進的幾何引擎

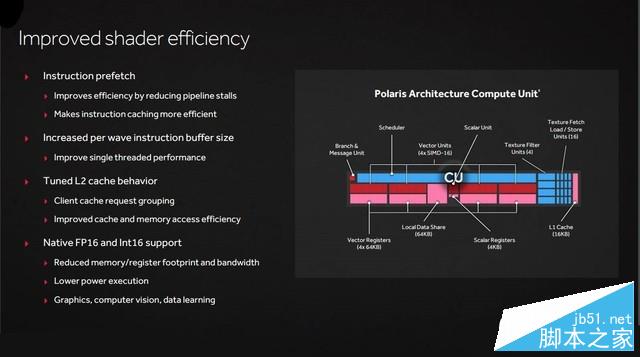

　　在經過AMD的優化后，通過減少流水線停頓、增加指令緩沖區容量、提高單線程、調整L2緩存等多項措施，GCN 4.0架構中每組CU的性能提升了15%。

CU單元性能提升

　　GCN 4.0的顯存控制器也得到了更新，顯存頻率高達8Gbps，同時帶寬也達到了256GB/s。色彩壓縮技術的加入，讓很多重復的材質和信息可以被壓縮存儲，提高存儲空間利用率，增加數據傳輸速度。因為圖像是由不同顏色構成的，顏色相似度越高的像素，它就能以更高的比率壓縮，最多可以達到1：8，這點同NVIDIA的Pascal架構相同。

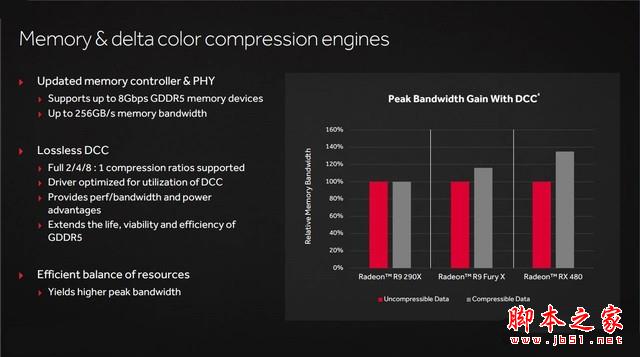

顯存和色彩壓縮技術

　　在GCN 4.0架構中出現一個全新的HWS（硬件寄存器）單元，它是為異步計算和VR設立的特殊模塊，意在針對VR虛擬現實的音頻、視頻與實時任務進行優化，提高硬件資源的利用率，并進一步提高GCN架構異步計算能力。

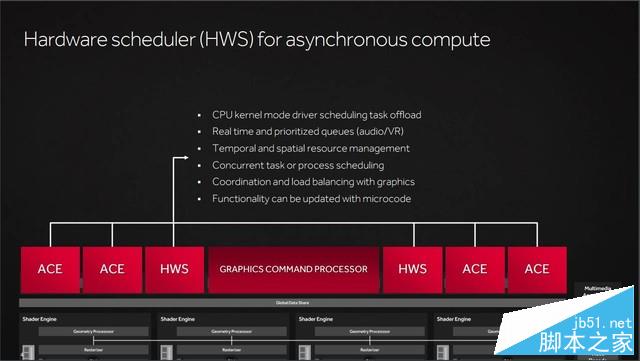

HWS單元

　　AMD在顯示技術方面做了改進，GCN 4.0架構顯卡開始支持DP 1.3及HDMI 2.0，并預先支持DP 1.4接口，可以輸出10bit畫面。此外，AMD還實現了單根DP 1.3線纜進行5K@60Hz分辨率的輸出，這在現在來看還是非常先進的。

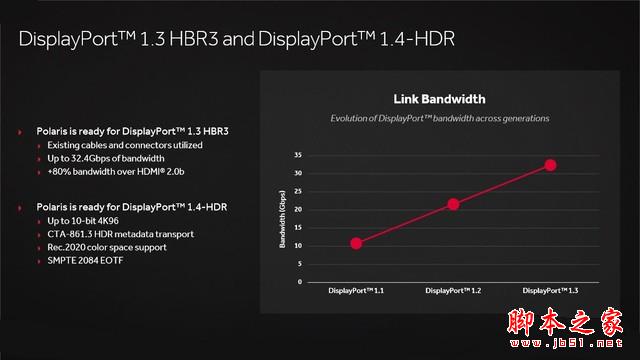

支持DP1.4-HDR

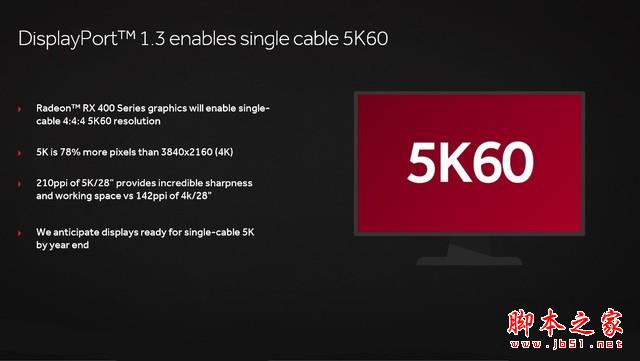

DP1.3單線輸出5K@60Hz

　　視頻解碼編碼方面，GCN 4.0架構也做了改進，H.264編碼支持4K 30Hz編碼，HEVC/H.265則可以支持到4K 60Hz編碼?，F在視頻編碼解碼不僅關系到玩家看高清視頻內容，很多游戲直播、錄播軟件也流行開了，支持高效率的編碼有助于減少CPU占用率。

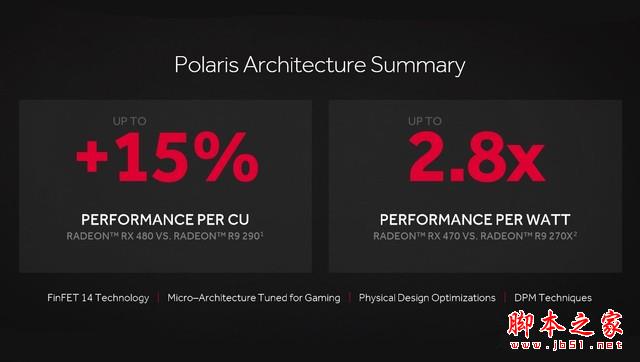

全新架構使能耗比得到顯著提升

　　半導體工藝對芯片性能、功耗的影響是根本性的，根據官方資料，AMD選擇的三星14nm FinFET工藝使得顯卡運行電壓降低了150mV，功耗降低了30%，所以GCN 4.0架構使用的14nm工藝相比28工藝能提升70%的每瓦性能比，但在AMD優化之后，新顯卡的能效比最終達到了前代水平的2.8倍。
