NVIDIA 在GDC大會正式發布了GTX 1080 Ti顯卡，號稱性能較1080提升35%，是歷史最強“Ti”級產品，售價699美元，3月10日上市。官網稱其可以與TITAN X抗衡，那么TITAN X性能如何呢？下面就為大家介紹下該顯卡！

　　有這么一個顯卡系列，不以數字命名，因為用數字不足以詮釋它的獨特和強大；有這么一個顯卡系列，每次出現必定轟動業界，讓N飯們歡呼雀躍；有這么一個顯卡系列，模糊游戲卡和專業卡的邊界，是業界當之無愧的“跨界卡王”。沒錯，熟悉顯卡的朋友們都知道，吉吉我說的正是NVIDIA的傳奇顯卡系列——TITAN，而今天，我將為大家帶來的是目前最新也是最強的泰坦卡——NVIDIA TITAN X的評測。

相關閱讀：NVIDIA GeForce GTX 1080 Ti顯卡性能評測

　　由于NVIDIA TITAN X供貨極為有限，所以NVIDIA一直都沒有為國內媒體送測新TITAN X，廠商也舍不得為媒體送測這么昂貴的顯卡，因此國內科技媒體網站上便一直都沒有TITAN X的相關專業評測，我們只能通過民間土豪玩家的帖子和外媒的測試結果來對這塊卡的性能了解個大概，這不得不說是一個遺憾。為了滿足心中一窺最強性能的渴望，吉吉我在GTX 1080 Ti發布的前夕借來了一塊NVIDIA TITAN X，并以最快的速度對該卡進行了相關測試。雖然大家都知道該卡毫無疑問是目前最強的單芯顯卡，但究竟強到什么程度？就讓我來告訴你吧！

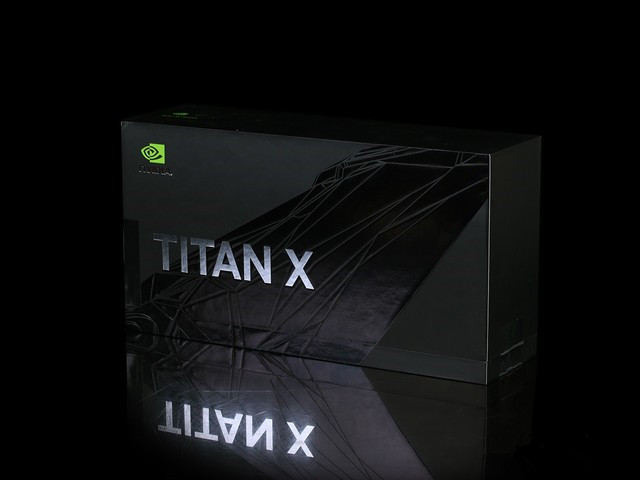

NVIDIA TITAN X包裝盒

　　NVIDIA TITAN X發布于7月末，據說是因為一個賭注而誕生的。老黃在2016年7月22日參加斯坦福大學的AI會議的時候情不自禁地介紹了NVIDIA的全新TITAN顯卡——NVIDIA TITAN X，于是NVIDIA也就順勢把這塊新卡皇給放到了官網上。老黃在會議的演講中說到，TTXP的誕生源于一次打賭，對象是Brian Kelleher，NVIDIA的首席硬件工程師，老黃不相信Kelleher能夠做出單芯10 TFLOPS的顯卡，于是Kelleher便做出了新TITAN X，該卡的單精度達到了11 TFLOPS，創下了顯卡界單芯顯卡單精度歷史新高。

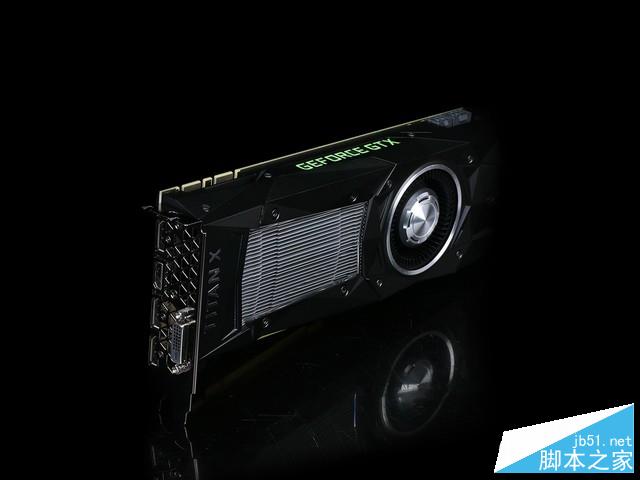

漆黑酷炫的外觀

　　該卡的命名比較有意思，上代卡泰坦卡叫“NVIDIA GeForce GTX TITAN X”，這一代居然沒有重新命名，只是簡單粗暴地省略了“GeForce GTX”，就叫做“NVIDIA TITAN X”。然而好玩的是，該卡的背板上刻有型號名，刻的是“GeForce GTX TITAN X”，簡直不能更亂，因此很多玩家直接稱呼這代為“TITAN X Pascal”或“新TITAN X”，簡稱“TTXP”。

背板必不可少

　　這塊卡沒有采用Pascal架構完整的GP100核心，而是精簡掉雙精度單元的GP102核心，流處理器數量為3584個。NVIDIA TITAN X的推出不僅引來了陣陣歡呼，也遭到了玩家的瘋狂吐槽，因為新TITAN X用的居然不是完整核心，比完整GP100核心少了256個CUDA處理器。NVIDIA TITAN X售價近1萬塊，買這塊卡的玩家大部分都是因為信仰，但如此有信仰的卡王居然不完美，這讓廣大N飯怎么能忍？那么完整核心去哪里了？精明的老黃居然把完整核心用在了Quadro P6000上，這塊專業卡的售價超過了3萬，也就是說想要“原汁原味”的信仰，你得掏出3倍的價格。不過即使不完整，NVIDIA TITAN X依舊是N飯的終極夢想，因為沒有在中國首發，所以有些玩家甚至以1.5倍以上的價格從黃牛手里淘到了這款卡。

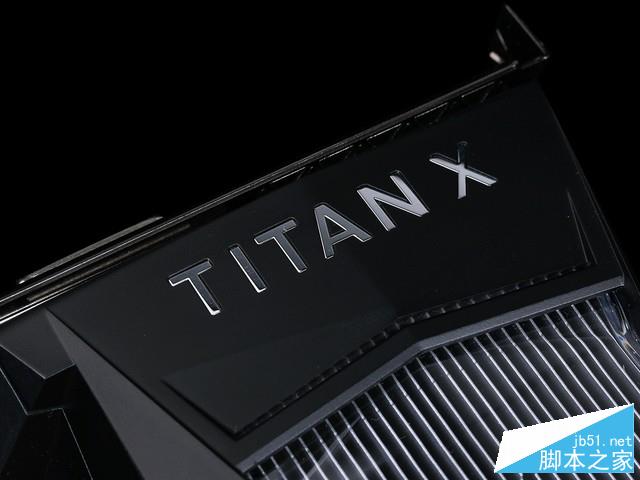

其名為“TITAN X”

　　背景鋪敘完畢，該來說說測試部分了。吉吉我為了體現NVIDIA TITAN X的實力，選擇了一塊GTX 1080 Founders Edition以及一塊GTX TITAN X作為主要對比對象，并且考慮到三款卡都是旗艦級顯卡，測試常規1080p分辨率已經沒有什么意義了，因此我們的測試中只包含2K分辨率和4K分辨率。此外，由于吉吉我手中沒有R9 Fury X和Radeon Pro Duo了，AMD的Vega還沒有發布，因此便沒有與AMD顯卡進行對比。接下來就讓我們一起見證什么是最強吧！

卓越的Pascal大核心

　　NVIDIA TITAN X采用全新16nm制程的Pascal架構，核心代號為GP102，具體型號為GP102-400-A1，而Quadro P6000的核心代號為GP102-425-A1。GP102核心面積約為471平方毫米，得益于16nm的制程優勢，核心內集成了12億晶體管，是GTX TITAN X晶體管數量的1.5倍，核心面積卻僅為GTX TITAN X的78.4%。

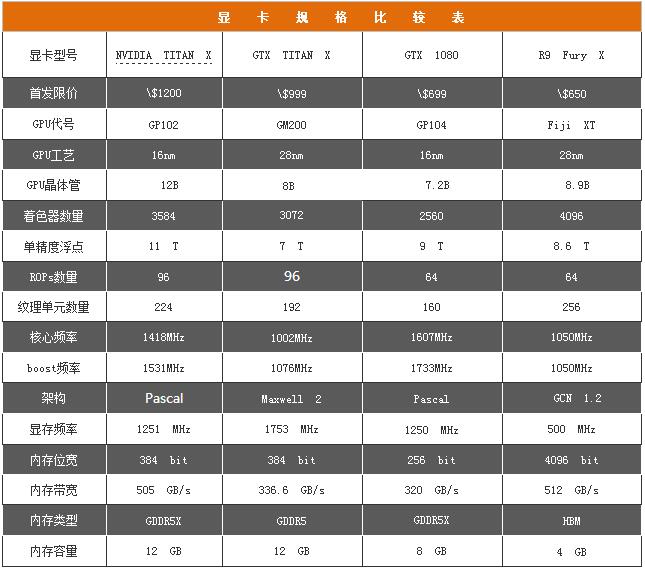

注：表中售價均為官方首發限價

　　基于Pascal架構的GP102-400芯片運算資源總量為3584個ALU，比GP102-425少了256個；GP102-400的TMUs數量為224個，后端的ROPs數量為96個，6個帶寬為64bit的雙通道顯存控制器組成了總量為384bit的顯存控制單元，大小為12GB。同GTX TITAN X相比，其各項參數均有所提升，尤其是顯存帶寬達到了505GB/s，這是因為其采用了GDDR5X顯存，GDDR5X顯存的改進使得NVIDIA TITAN X在位寬相同的情況下擁有更高的帶寬。

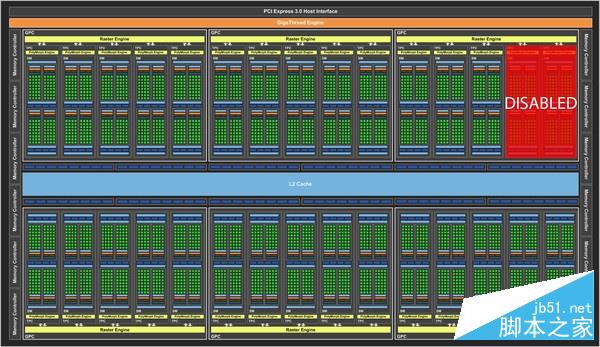

GP102-400架構圖

　　我們可以看到，NVIDIA TITAN X的默認核心頻率為1418MHz，Boost頻率為1531MHz，達到了上代GTX TITAN X頻率的1.4倍，提升幅度非常明顯。NVIDIA TITAN X的默認Pixel Fillrate能力達到了155.8Gpiexls/S，默認Texture Fillrate能力為363.6Gtexels/S。憑借超高的基礎頻率和龐大的運算規模，NVIDIA TITAN X擁有11 TFLOPS的超高單精度浮點運算能力，照比GTX TITAN X提升了57%，為目前單精度浮點運算性能最高的單芯顯卡。

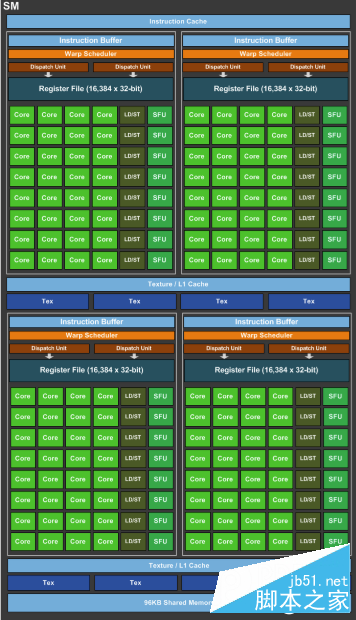

SMs單元架構圖

　　Pascal架構GP104-400芯片由以下主要的部分組成：

　　1、基于TSMC的16nm FinFET Plus工藝，相比28nm HPM提升了65%的性能或者減少了70%的能耗，同時晶體管密度翻倍。

　　2、6單元的宏觀并行結構，30組SMs單元被分為6個GPC，每個GPC包含5組SMs，但砍掉了2祖SMs單元，因此總量為28個，相對應地，紋理單元縮減為224個。

　　3、28組全新設計的，包含了幾何引擎、光柵化引擎以及線程仲裁管理機制的SMs單元。每個SMs單元包含一組負責處理幾何任務需求的PolyMorph Engine，同時均下轄5組更基本的SM單元，每個SMs單元包含8個負責處理材質以及特種運算任務如卷積、快速傅里葉變換等的Texture Array，四組并行的二級線程管理機制以及對應的shared+Unified Cache等緩沖體系。

　　4、GP102擁有12個32位顯存控制器，總計384位，每個32位顯存控制器包含8個ROPs單元和256KB二級緩存，共計96個ROPs單元和3M二級緩存。

　　5、改進型的4.0版本PolyMorph Engine，包含了為VR設計的The Simultaneous Multi-Projection Engine，在極端情況下，SMP引擎可以減少32倍VR所需的幾何渲染工作量。

　　在NVIDIA TITAN X上，我們看到了其與上代基于Maxwell 2.0架構顯卡相類似的設計，主要區別就是每個GPC中多了一組SMs單元，這就讓這款顯卡能夠支持所有在GeForce GTX 900系列中的特性。

顯卡拆解賞析

　　從外形上可以看出，除了其散熱器外殼、顯卡名稱和散熱鰭片顏色互相對調以外，其他地方TITAN X和GTX 1080 FE是相同的。

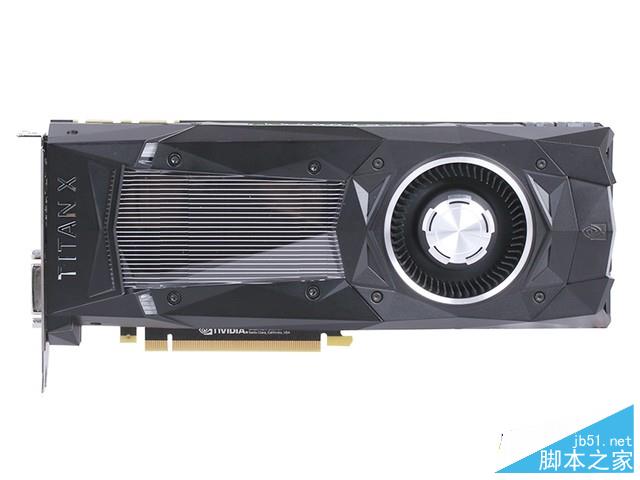

顯卡正面外觀

　　TITAN X采用公版標配的渦輪散熱器，渦輪將熱空氣經I/O區散熱孔中吹出，渦輪扇的最大轉速被限制在55%，也就是2300轉左右，這點跟GTX TITAN X的渦輪扇相同。

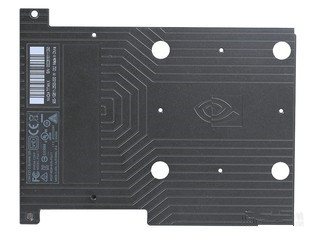

顯卡背版

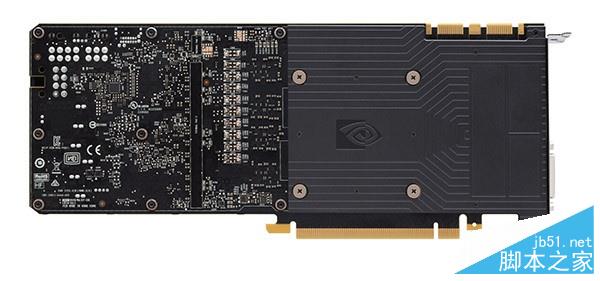

拆掉一半背板

　　老黃稱GTX TITAN X沒有背板是為了讓多卡SLI有更好的散熱，這點顯然不會被玩家所認可，所以NVIDIA TITAN X上搭載了全新設計的背板，在組建SLI平臺時，可以卸掉一半背板來增加氣流量，以此來增強散熱效果。
