大家都知道，全新一代的RTX 20系列顯卡剛剛上市不久，全新的架構和工藝帶來的性能提升有目共睹，而對畫質有著顯著提高的RTX實時光線追蹤技術也首次在這一代的顯卡上成為了現實。然而值得注意的是RTX 2080Ti和RTX 2080雖然性能強悍，但整體價格過高，主要針對4K分辨率游戲設計也意味著需要價格高昂的4K顯示器，裝機成本也就一再提高。而對于大多數預算并不是非常寬裕的玩家，性價比更高的RTX 2070則更加經濟實惠，不僅擁有著不錯的性能，全新“圖靈”架構的特性也一應俱全。今天我們要和大家分享的就是這樣一款來自影馳的RTX 2070顯卡產品——RTX 2070大將，感興趣的朋友千萬不要錯過了。

規格一覽

影馳RTX 2070使用12nm工藝制造的TU104-350 GPU核心，共2304個CUDA單元，為完整TU102核心的一半，約為RTX 2080Ti的53%。負責光線追蹤的RT Cores 達到36個，負責DLSS計算的Tenser Cores達到 288個。顯存方面使用了與RTX 2080相同的8GB GDDR6顯存，等效頻率達到14000MHZ，位寬256bit，GPU核心標準Boost頻率達到1620MHz。TDP方面則只有175W。

外觀細節

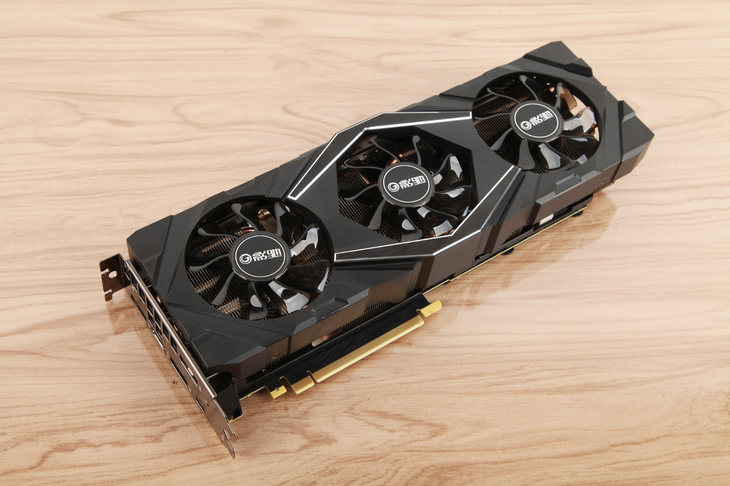

影馳RTX 2070大將采用了與RTX 2080Ti相同的外觀設計，同樣是三風扇布局和全黑的金屬+塑料材質外殼。

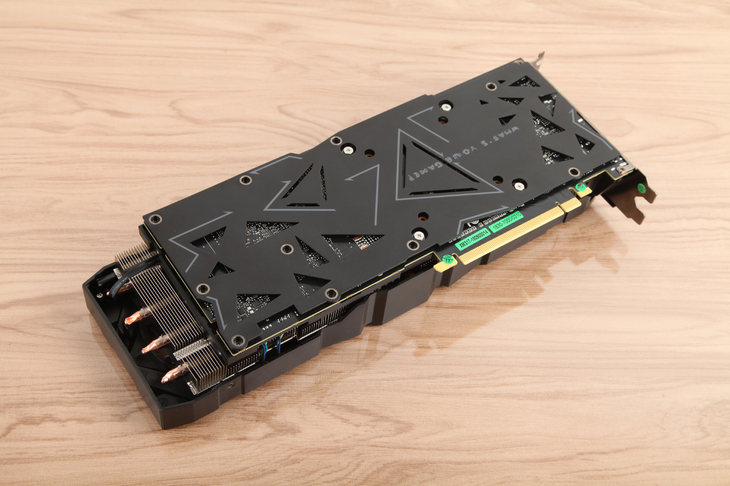

背部為鏤空設計的背板，除了有效加強顯卡強度之外，鏤空設計也盡可能增強了散熱效果。

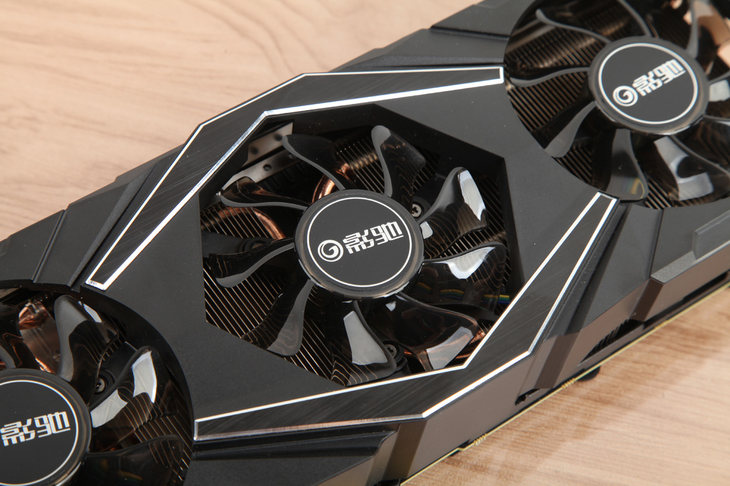

三枚風扇均采用亞克力半透明材質，特殊的形狀可以一定程度上增強風量。

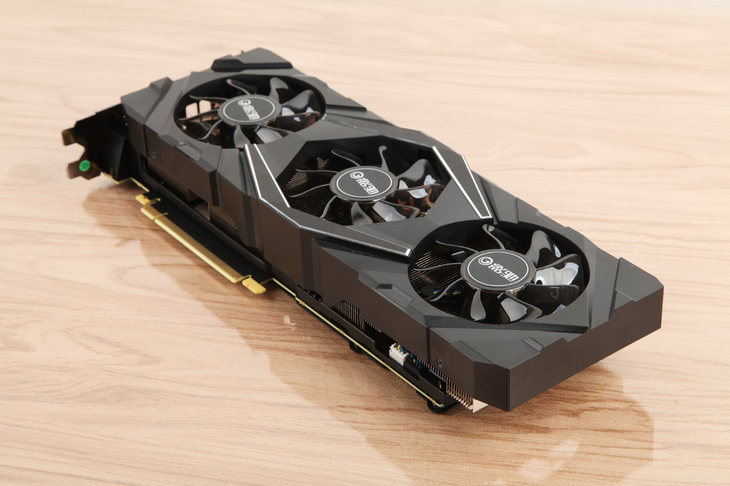

全卡長度達到318mm，屬于相對“大塊頭”的一款顯卡產品，在選購時需要注意機箱的兼容性。

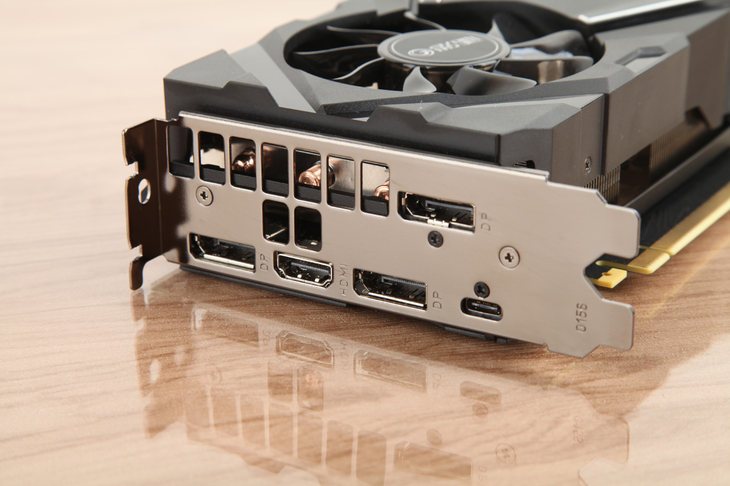

接口部分與公版產品保持一致，共三枚DP1.4接口，一枚HDMI2.0b接口，一枚用于VR頭顯的Type-C接口。

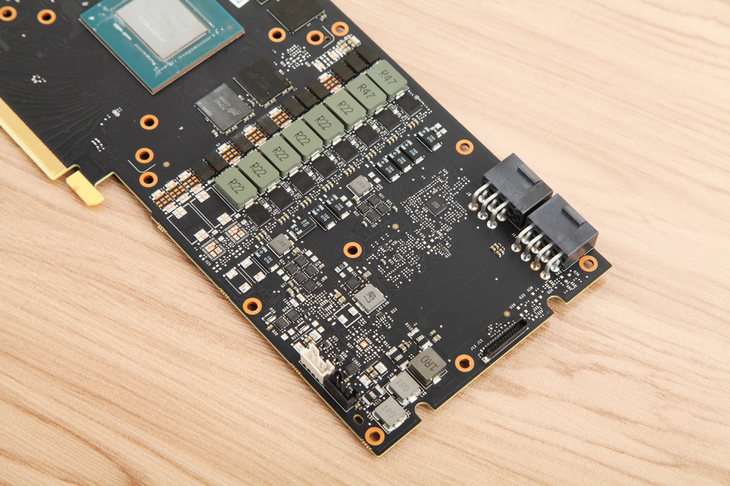

PCB板部分并沒有采用公版RTX 2070那種18cm長度的迷你PCB，而采用了與RTX 2080相同的PCB設計，知識在供電方面有一定程度的縮減，不過8相數字供電對于這樣一款TDP標稱值僅175W的產品來說已經足夠。

8+6Pin的供電設計略有些夸張。

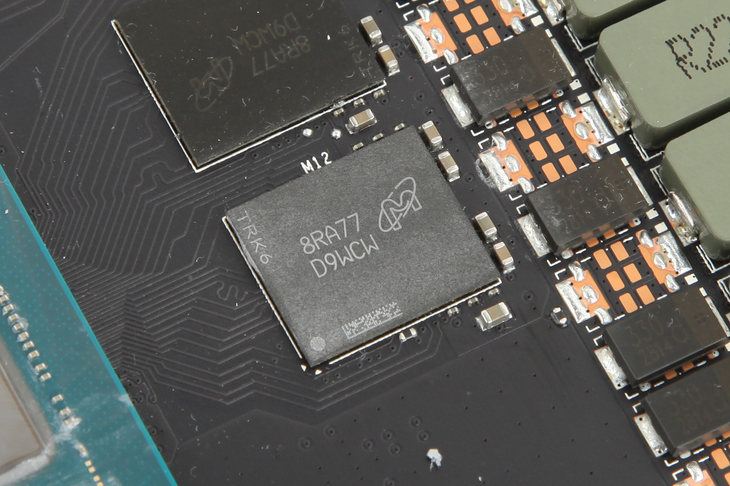

美光的GDDR6顯存等效頻率達到了14000MHZ，單顆容量1GB，由8顆組成共8GB的顯存陣列。

測試平臺介紹

測試平臺方面，我們采用了與RTX系列顯卡首測相同的硬件配置，盡可能避免意外因素對成績的影響。

酷睿i7-8086K處理器采用Coffee Lake架構，擁有6個物理核心和12個線程，最高睿頻可以達到驚人的5.0GHz，是目前游戲性能最為強悍的處理器產品。
