玩轉主板之修改軟件使用篇

2020-07-16 19:06:12

字體：大中小

供稿：網友

當一個主板芯片被設計出來以后，工程師們就會不斷的開發新的主板驅動，不斷的挖掘主板芯片的潛在的性能。那么工程師們調節的是哪里呢？同樣的主板芯片，一些主板廠商的獨門絕技中，往往有驚人的調節功能，比如降溫，打開PAT等，這些其實都是主板芯片本來就支持的。那么這些主板廠商是如何打開這些隱蔽的功能的呢？這就是寄存器的調節。在玩轉主板的一系列文章里，我們將一步一步，讓大家從了解寄存器，到使用工具調節寄存器，再到編寫寄存器調節插件，完成從一個DIY到高手的跨越。
　　在前面的《高手道場：徹底玩轉主板之了解寄存器》和《高手道場:玩轉主板之寄存器修改介紹篇》兩篇文章里，我們了解了寄存器并知道了通過修改寄存器我們能優化主板哪些方面的性能。而這今天的這篇文章里，我們將可以了解通過哪些軟件，我們可以對寄存器進行修改。

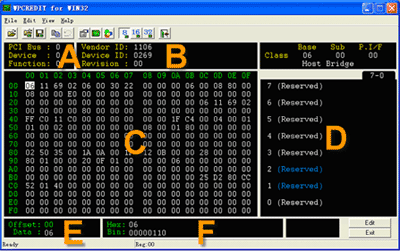

　　寄存器修改軟件，我們選擇WPCREDIT和WPCRSET。WPCREDIT可以對相應的寄存器進行修改，而WPCRSET則可以將我們修改后的結果保存起來，每次啟動windows系統自動加載。WPCRDIT的使用方法如下圖（圖1）

　其中，A區域:表示我們選定的是哪一個PCI設備。
　　我們知道PCI設備可以訪問三類地址空間：PCI的I/O空間、PCI的存儲空間和PCI的配置空間。前兩者由PCI總線的所有設備共享，而PCI的配置空間布局是標準化的，共256個字節。配置空間的前16個字節，高八位表示總線號(PCI Bus)，低三位表示功能號(function)，剩余的五位表示設備號，這樣通過總線號、設備號、功能號便可以確定一個PCI設備。
　　B區域：表示我們選定的PCI設備的廠商ID和設備ID。
　　其中Vendor ID，表示廠商ID，這里的1106便代表VIA。Device ID表示廠商的生產的不同的設備，0269便表示KT880芯片。Revision表示和芯片版本有關的信息。
　　C區域：主要的編輯區域，表示該PCI設備的256個寄存器，橫向從00到0F共16位，縱向從00到F0共16位。每一個寄存器的位置就是由橫縱坐標來確定的，例如：橫坐標為0F，縱座標為60，表示的寄存器就是60/0F，我們標記為0x6F。
　　D區域：表示一個寄存器中對應的8個字節。8個字節中，白色表示0，藍色表示1。
　　E區域：表示選定的寄存器和其對應的數值。寄存器我們用Offset（偏移量來表示），上圖中，我們選擇的寄存器為0x00,其Offset便為00；0x00對應的數值是06，則data即為06。
　　F區域：編輯區域，對寄存器的數值進行編輯。Hex表示16進制的寄存器數值，即E區域的data，如上圖中的06。代表8位，表示在D區域就是從上到下分別為bit7到bit0。我們修改寄存器的主要是在F區域修改，在D區域查看修改的字節。改變芯片設置的一個功能，可能是單獨修改D區域的一個字節，也可能是修改幾個字節，甚至是修改一系列字節的組合。
　　修改完畢以后，點擊右下角的Edit按鈕，然后點擊確定即可完成修改。
　　利用WPCREDIT修改完畢以后，每次重新啟動系統，又會恢復到修改前的系統默認狀態。這樣唯一的一個好處就是我們修改寄存器失敗后，可以通過重新啟動系統，來恢復到修改前的狀態，而不會對系統造成不良的影響。但如果我們要保存修改的成功的寄存器設置，那么就需要一個專門的軟件，那就是WPCRSET。（圖2）

　WPCRSET和WPCREDIT是一起發布的，在同一個壓縮包里。點擊INSTDD，便開始安裝WPCRSET。安裝過程會檢測PCI設備的注冊信息，幾秒鐘便可完成安裝，然后點擊壓縮包里的WPCRSET按鈕。（圖3）

圖3

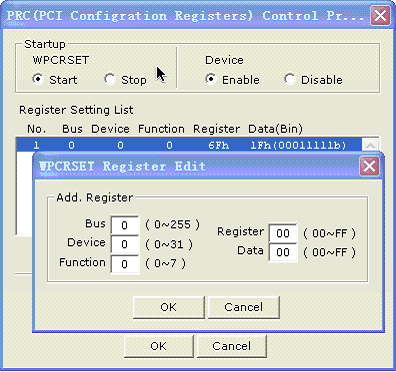

　　首先我們將選擇Strat按鈕，表示每次啟動系統，自動加載對寄存器的修改。Stop表示不加載設置。Device設置為Enable。修改完畢的寄存器設置會自動出現的修改列表里，也可以點擊Add按鈕，按照Bus、Device、Funtion、Register（即寄存器offset）、data（修改后的數值）等方面來手工添加。Edit按鈕可以對已經存在的寄存器修改數值進行編輯，Del則可以進行刪除，使用非常的方便。
　　此外，有一個強大的輔助工具，PCIscope。（圖4）

圖4

　　PCIscope可以將系統的所有的PCI信息全部讀出來，并且分類非常詳細，設備各種情況一目了然。甚至能將所有EEPROM中的信息全部讀出來。讓你在windows下看到BIOS中的內容。對于我們修改寄存器來說，有非常好的參考價值?？梢詭椭愀玫牧私庠O(shè)備的情況和掌握修改的方法。
　　善用上面提到的三個工具軟件，對于修改的寄存器來說，非常有必要。稍后我們將會在本文末尾提供上述軟件的下載鏈接
