主板USB管腳接口大全

2020-07-16 19:04:23

字體：大中小

供稿：網友

一、概述
　　因?yàn)槊總€(gè)USB接口能夠向外設提供＋5V500MA的電流，當我們在連接板載USB接口時，一定要嚴格按照主板的使用說明書進行安裝。絕對不能出錯，否則將燒毀主板或者外設。相信有不少朋友在連接前置USB插線時也發生過類似的“冒煙事見“。這就需要我們能夠準確判別前置USB線的排列順序如果我們曉得USB接口的基本布線結構，那問題不是就迎刃而解了嗎。
二、USB接口實物圖
主機端：
接線圖：

VCC
Data－
Data＋
GND
實物圖：

設備端：
接線圖：
VCC
GND
Data－
Data＋三、市面上常見的USB接口的布線結構
　　這兩年市面上銷售的主板，板載的前置USB接口，使用的都是標準的九針USB接口，第九針是空的，比較容易判斷。但是多數品牌電腦使用的都是廠家定制的主板，我們維修的時候根本沒有使用說明書；還有像以前的815主板，440BX，440VX主板等，前置USB的接法非?；靵y，沒有一個統一的標準。當我們維修此類機器時，如何判斷其接法呢？
　　現在，把市面上的比較常見的主板前置USB接法進行匯總，供大家參考。(說明：■代表有插針，□代表有針位但無插針。)
1、六針雙排
　　這種接口不常用，這種類型的USB插針排列方式見于精英P6STP－FL(REV：1.1)主板，用于海爾小超人766主機。其電源正和電源負為兩個前置USB接口共用，因此前置的兩個USB接口需要6根線與主板連接，布線如下表所示。
■DATA1
■DATA1-
■VCC
■DATA2-
■DATA2
■GND
2、八針雙排
　　這種接口最常見，實際上占用了十針的位置，只不過有兩個針的位置是空著的，如精英的P4VXMS(REV：1.0)主板等。該主板還提供了標準的九針接法，這種作是為了方便DIY在組裝電腦時連接容易。

■VCC
■DATA－
■DATA＋
□NUL
■GND　
■GND
□NUL
■DATA＋
■DATA－
■VCC

　　微星MS-5156主板采用的前置USB接口是八針互反接法。雖然該主板使用的是Intel 430TX芯片組，但首先提供了當時并不多見的USB1.0標準接口兩個，只不過需要使用單獨的引線外接。由于該主板的USB供電采用了限流保護技術，所以即使我們把USB的供電線接反，也不會導致主板無法啟或燒毀USB設備的情況產生。
■VCC
■DATA－
■DATA＋
■GND　
■GND
■DATA＋
■DATA-
■VCC

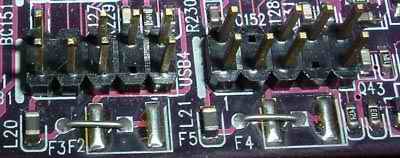

　　以下這種接口比較常見，多使用于815，或440BX較早的主板上。
■VCC
■DATA＋
■DATA－
■GND　
■VCC
■DATA＋
■DATA-
■GND
　　以下這種接口現在不多見，也見于2001，2002年時期的主板上。
■VCC
■DATA－
■DATA＋
□NUL
■GND
■VCC
■DATA－
■DATA＋
□NUL
■GND

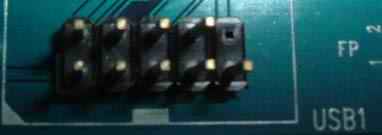

3、九針雙排
　　這種前置USB接口最常見，大多數主板都使用這種接口，有的還帶有插槽來限位。如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。
■VCC
■DATA－
■DATA＋
■GND
■NC
■VCC
■DATA－
■DATA＋
■GND
□NUL

　　有的主板的第十針也接地了，但這對性能改變不大，也沒有多大差別，可以接也可以不接。
■VCC
■DATA－
■DATA＋
■GND
■GND
■VCC
■DATA－
■DATA＋
■GND
□NUL

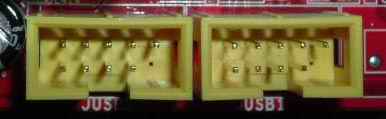

　　有的主板上不但帶有限位設計，同時也明確標明了每一根針的定義，如微星MS-845GLML主板。

　　捷波生產的幾款主板的前置USB接口雖然也是九針，但空針的位置有所有同和其他廠家有點特殊，空針的位置正好相反，如845GPRO,845DBA，845DBAR2等主板，空針的位置正好是第十針，而非第九針。

　　精英L4S5M主板也是九針前置USB接口，但空針的位置是第七針，同時第四針是不使用的，兩個USB接口的正好互反。對于互反的USB接口，我們一定要注意不能接錯，因?yàn)檫@種情況因?yàn)槲覀兘訉α艘粋€(gè)，往往按經驗來判斷連接另一個，造成部件損壞。
■GND
■NC
■DATA＋
■DATA－
■VCC
■VCC
■DATA－
■DATA＋
□NUL
■GND
4、十針雙排
　　精英P6STM主板，神舟電腦使用的FC－810T主板使用十針雙排USB接口，第九，十兩名為閑置插針，兩個USB接口的接法相同。
■VCC
■DATA－
■DATA＋
■GND
■NC
■VCC
■DATA－
■DATA＋
■GND
■NC
