一.輸入部分的計算

　　現在的CPU都是用12V供電輸入的，我們以輸入給CPU 100W功率來計算：100/12=8.333A ，那么我們需要輸入的電容能適應8.333A的Ripper漣波電流Ripper Current(以下簡稱漣波電流) 。 如果無法吸收過多的漣波電流，就會造成輸入電流品質不良，影響穩定。//轉自www.49028c.com武林網

　　當然，1顆電容是不夠的。普通的電解電容大致有三種常用規格 。我們以日系松下的電解液電容為例，一顆10*16mm的松下電容能承受2A ， 8*20mm的能承受1.87A ，10*12.5mm的能承受1.54A ，因此要對付8.333A的漣波電流，10*16規格的也需要4顆以上( 4×2=8A<8.333A) 。當然實際應用中可以稍微小一些，不用做滿，因為這里的cpu功率是按照瞬時最大功率計算的，現實中很少會真正發生。

　　為了更好理解電容數量和CPU功率的關系，我們拿悍馬HA01和HA01-GT來做案例，他們都是用的4顆 OCR的330uF 16V固態電容。而固態電容比電解液電容要能承受更多的漣波電流，悍馬HA01和GT上的輸入電容 OCR固態電容的漣波電流是6A。

　　這樣計算公式如下： 6A×4×12V=288W ，能夠提供288W的功率給CPU。

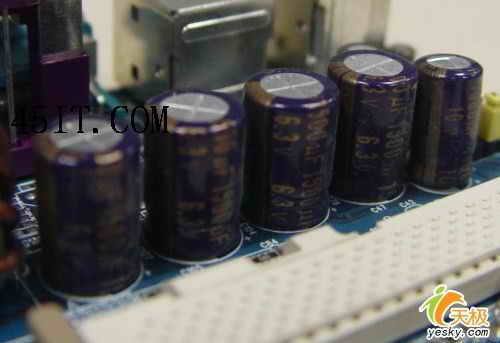

電解電容

　　如果有興趣，可以去計算一下市場上其他主板的輸入電容能對應輸出多少W功率給CPU。

　　二.輸出部分的計算

　　通常輸出部分的用料總會比計算出的要少很多(這些是靠用料經驗來決定的)。因為CPU輸出功率是個不穩定值，最高輸出功率和最低會有很大的落差。如果完全按最大輸出功率來設計用料，即使不惜工本，按照目前機箱的規格，主板PCB上是排不下那么多電容的。

　　我們用CPU輸出100W來計算用料。通常CPU的工作電壓在1.35V左右，那輸出的電流強度就是 100/1.35=74.074A，換而言之，所有輸出電容可承受的漣波電流總和要等于或大于74A才是最理想搭配。

　　我們還是以悍馬HA01 和HA01-GT為例，它使用了8顆OCR 1500uF 2.5V的固態電容，官方公布每顆能承受電流為7.2A也就是57.6A。這樣，和理想狀態還是有一定差距，更不要說，如果都換成普通電解液電容，差距就更大。但即使換成電解液電容，由于cpu輸出功率波動極大的特性，主板還是能正常工作的。

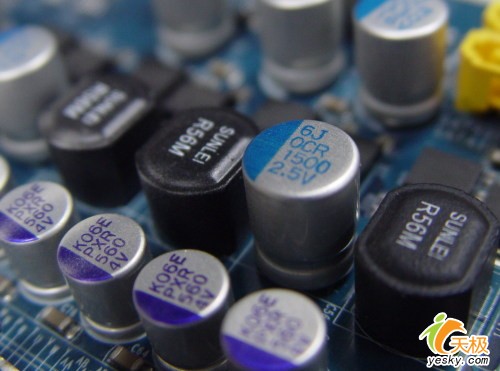

固態電容

　　看了上述的長篇技術分析，大家如果腦子還沒發暈，那么恭喜，你對電容在主板中的作用，已經真正領悟了。如果暈了也沒關系，聽我說，簡而言之，第一，電容理論上是越大越好，如果電容不夠大，CPU超頻后無法提供穩定電流，那主板在超頻方面的表現勢必會弱很多。第二，如果全部采用普通電解電容，那么，需要主板超大才行，否則排不下。這也是高端主板和一些以超頻為功能訴求的主板，大量采用固態電容供電的緣由所在。固態電容供電對大功率CPU(類似普通CPU超頻狀態)，比普通電解液有非常明顯的優勢。

　　超頻講述的就是，每顆滾燙奔騰的心后面，都有無數堅強的電容，這樣一個故事。

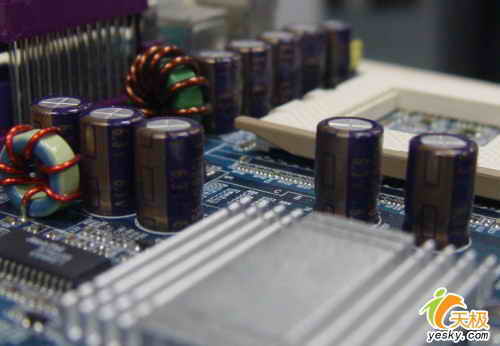

電解電容
