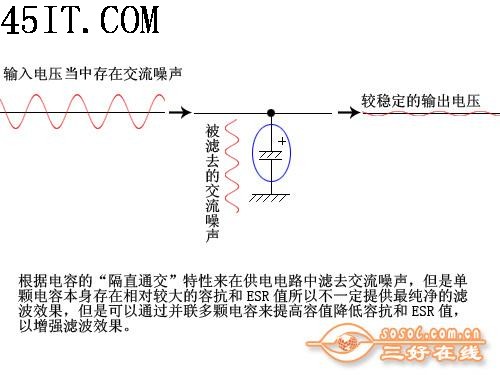

電容“隔直通交”的基本特性
世界上沒有“絕對”的直流電2.板卡中的電容分類： 其中計算機板卡上的大多數電容屬于電容分類當中的電解電容，而這些電解電容按照電解質類型又可以分為：固體聚合物電解電容（固態電容）、電解液電解電容（電解電容），還有固液混合電解電容。這里請注意一下，我們平時口頭上說的的電解液電容與固態電容，其實都屬于電解電容的類別，它們的陽極同樣為鋁，而陰極分別為電解液與固態聚合物，特別的是，某些品牌的固態電容外面包有塑料外皮（PVC薄膜）是為了更好地適應溫度和降低成本，而其中不乏優秀的塑料外皮的固態電容，其電氣性能甚至要比一些鋁殼固態電容好的多。另外，大家青睞的鉭電容也屬于電解電容，與電解液電容和固態電容的區別在于鉭電容的陽極為金屬鉭，金屬鉭的擁有比鋁更好的介電特性，鉭電容的陰極同樣為固態聚合物，但是由于金屬鉭比鋁要昂貴不少，所以在一般的板卡中很少見到鉭電容。

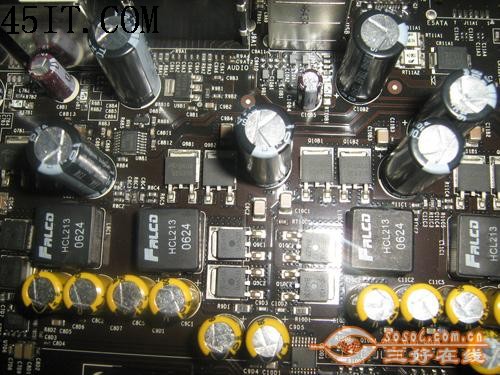

PCV包膜固態電容與鋁殼固態電容 通過鑒別主板上的上述電容可以判斷一款板卡的基本做工，以及廠商是否偷工減料等。小小的一顆電容其實比較便宜，但是對于大批量生產的板卡廠商來說就是一筆不小的開支，所以一些不負責任的板卡廠商就在這些電容上做文章了，特別是其中的一些廠商利用“全固電容”這個幌子來掛羊頭賣狗肉。如果大家在板卡中見到所謂的“全固電容”先不要對主板好壞妄下結論，因為一些玄機就在其中。板卡電容相關知識介紹 電容安裝工藝： 我們經常聽到某某電容采用貼片式或者直插式工藝，其實這都是電容在PCB板上的安裝工藝技術，貼片式電容指采用SMT（Surface Mount Technology，表面貼裝技術）安裝工藝的電容器，貼片式器件的好處就是，可以在與板卡結合處很好地減少水汽的凝聚和灰塵的堆積，這就提高了電氣元件的穩定性。其中貼片式安裝的過程中需要經過高溫的波峰焊工藝處理，也就是說耐溫不高的電容不能采用貼片式安裝。識別是否為貼片式安裝只需看其底坐是否黑色橡膠就可以了。而采用直插式電容，則是通過基本安裝工藝來焊接在PCB上的。因此可以這么說，貼片電容大都是高檔電容，因為貼片電容耐高溫能力必然強，而且使用貼片工藝生產的大多是中高端板卡；但插件電容不一定是低檔貨，像三洋、日本化工這些知名的頂級電容制造廠，相同類型的電容會同時生產貼片和插件兩個版本，這是考慮到不同工廠設備的需要。 電容的ESR值：

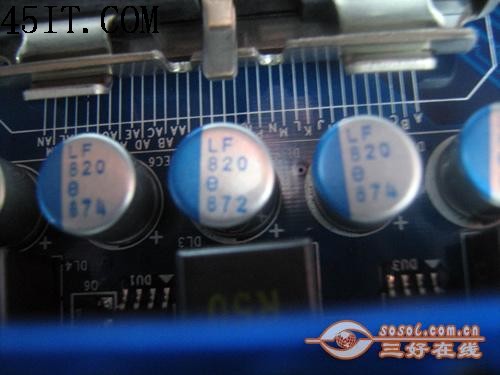

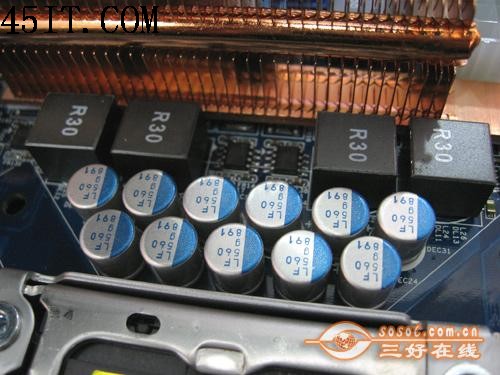

藍寶石LF系列固態電容 紅寶石系列電容： 紅寶石在電容界是享有盛譽的。但紅寶石的固態電容并不出名，性能也很一般，板卡上似乎也沒怎么見過，但是紅寶石的電解液電容可是擁有極好的口碑，特別是較高端的MBZ系列電解液電容。MCZ是紅寶石電解電容中高端的型號，紅寶石MCZ電解液電容曾經被升技等多家大廠用作高端產品的供電電路中，現在也能在一些高端主板中看見紅寶石MCZ的身影。

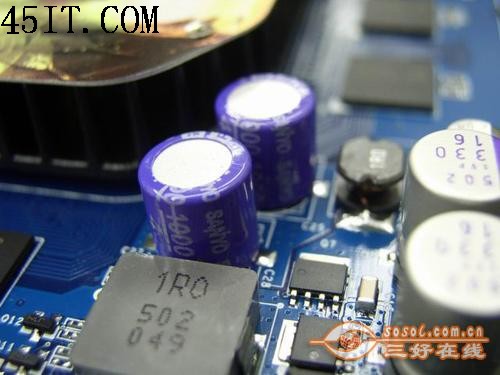

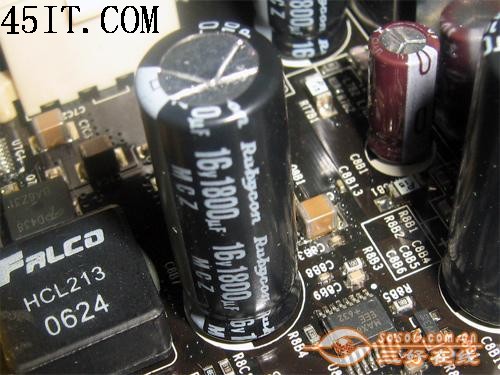

可以稱“王”的紅寶石MCZ電解液電容三洋OSCON電容： 首先我們來介紹著名的三洋OSCON電容，它的紫色固態電容可是一絕。紫三洋這樣的固態電容優點不僅僅在于ESR低，最關鍵的是，它們的性能隨溫度變化而幾乎不變。壽命方面，紫三洋的工作溫度是-55度到105度，在最高工作溫度105度時，它的壽命與普通電解電容并沒有太大區別，為2000小時，但是每減少20度壽命提高10倍（最高壽命15年）。紫三洋也并非沒有缺點，最大的缺點就是容量低，像下圖中那樣就不適合用在大容量要求的場合中使用（需要并聯多顆，成本太高）。目前板卡中比較常見的是三洋SEPC系列的產品。
三洋SEPC鋁殼固態電容與三洋系紫皮PVC固態電容 日本化工NCC電容： 日本化工電容就是我們通常所說的日化電容，是日本第一大廠日本化工的產品。日化電容的特點就是擁有很低的ESR值，這一點上可以與三洋的鋁殼固態電容相媲美，其次擁有較高的容值，濾波效果非常出色。日化固態電容的頂部是采用淡藍色的印刷，與藍寶石（nichicon）的藍色印刷比較接近。日化的電容相對于三洋的固態電容來說價格要低廉一些，所以給人們的錯覺就是日化的電容和三洋的電容差一個檔次，其實大家完全可以摒棄這個錯誤的觀點，日化固態電容與三洋電容同樣擁有極好的電氣特性。
日化的鋁殼固態電容 富士通電容： 富士通的R5固態電容號稱軍工級固態電容，采用PVC包膜，擁有高耐壓、低容抗、低ESR等優良特性，經常用在服務器主板的供電穩壓部分，與OSCON紫皮固態聚合物電容并駕齊驅，被許多玩家美譽為“素質最好的電容“，盡管這種說法不太科學但是仍然可以看出富士通R5固態電容的優良電氣特性。
富士通鋁殼固態電容和PVC包膜的R5固態電容板卡其它方面也不能忽視：

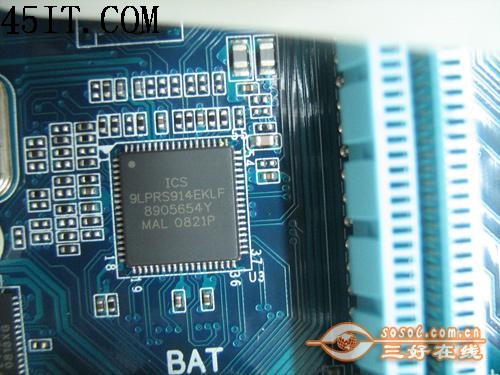

ICS 9LPR時鐘發生器控制芯片

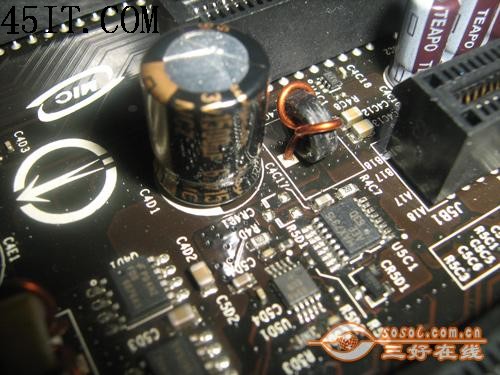

其他元件也要優秀

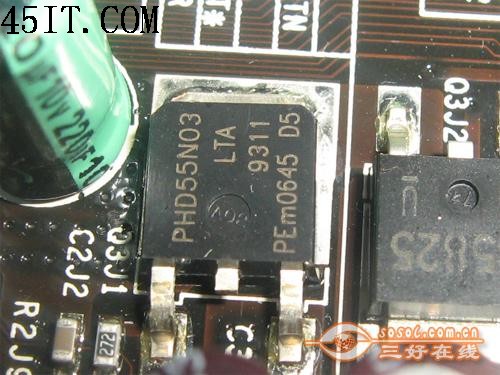

PHD55N03 MOSEFT管 最后要說的是，一款板卡的好壞除了與采用的電氣原件優良性有關以外還與其電路設計有關，完美的板卡設計是在提供穩定電信號的同時采用盡可能少的電路元件，這樣不但降低了成本而且還減少了板卡的發熱量增加了板卡的使用壽命。
