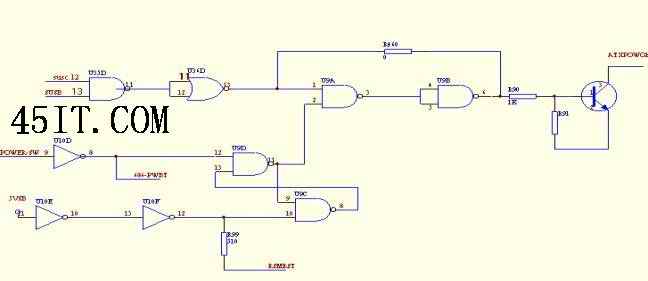

如圖為A10的上電原理圖：

C：鎖定原理

       為了長時間保持通電，PW-ON信號必須恒低，可POWER開關送過來的是一個脈沖信號。這時就需要一個鎖定電路，只要接通電源，5VSB通過R98、C25的延時，再通過兩級整形放大，把一個稍微延時的恒高電平送到U9的10腳。U9的12腳接受了一個人工產生的、已經整形的負向脈沖，這個負向脈沖遠遲于U9的10腳高電平送達時間，當U9的12腳有負向脈沖時，U9的11腳便有正脈沖產生，這個正脈沖加到U9的9腳后。根據雙1得0的原理，U9的8腳便產生一個負的脈沖，只要U9的12腳的負脈沖寬度大于兩級與非門的延時，在U9的8腳產生的負脈沖在送到U9的13腳之時，只要12腳仍保持負電平，那么這個鎖定電路就成立了。

1、  維修：

首先檢查啟動電源5VSB，3VSB是否正常，再根據上電的邏輯分析各級門電路是否正常。

二、      瞬間上電。

瞬間上電，說明POWER開關送來的開機脈沖已經送到PW-ON點。馬上停電的原因是主板有短路現象，導致ATX電源過流保護。這時我們可以查正負5V，正負12V，3.3V是否對地有短路現象。

三、      自動斷電

自動斷電說明POWER開關送來的開機脈沖已送到PW-ON點。自動斷電說明主板并沒有短路現象，而是說明電源上電邏輯電路不能恒定的保持正常工作狀態，或是輸入狀態已經改變，應重點查鎖定電路、POWER開關電路。

一個不上電故障引發的思考

                                 撰寫人：陳金鋒

一、       故障板型： A10M（1.3）

二、       故障現象： 不上電

細節描述：

此板當觸發POWER-SW（POWER跳針）不能上電，但用鑷子接觸一下POWER跳針之后，就馬上上電了。用示波器量POWER-SW端的電平發現其電平由3V高電平慢慢變為低電平，就像電容放電。

三、       故障分析

（1）、此故障可以看出邏輯電路沒有問題，引起此故障一般有如下幾種情況：

1、POWER-SW相連的下拉電阻損壞。

2、POWER-SW相連的PCB有漏電現象。

（2）、我們根據開機電路原理圖從POWER跳針查起。

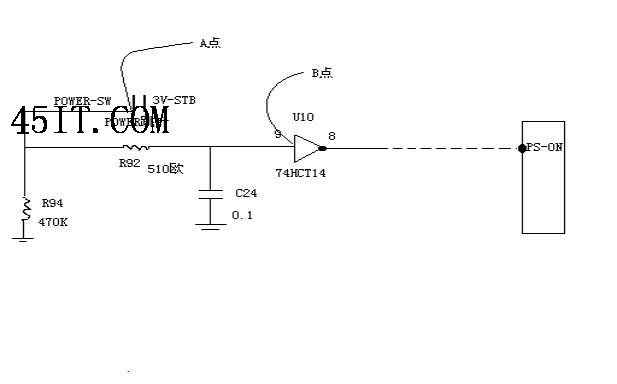

電路如下：
