　　　一、主板鍵盤、鼠標口維修

　　　　　　　　　　　　　　　
　　　說明：

　　　1、4針是信號線，對地打阻值數值600左右，且相差不大，6針為供電腳，大多由電源紅線提供，有時也會通過跳線再與供電相連，其它針為地線或空腳

　　　　　　

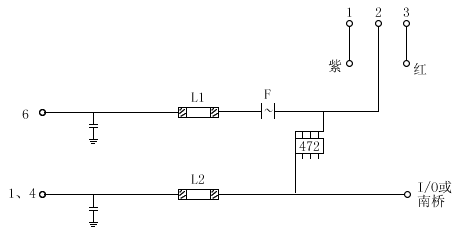

　　　上圖是鍵盤、鼠標接口的電路圖，紫線供電是為了實現鍵盤開機，網絡喚醒，掛起到內存等功能（跟開機有關的電路都是由紫線供電）
　　　　

　　　

　　　2、鍵盤、鼠標口損壞檢修

　　　(1)、如果對阻值比正常值高，屈向于無窮大：查電感、保險（故障率高）、I/O、南橋（故障率低）、跳線

　　　(2)、比正常值低，屈向于短路：查電容、I/O或南橋

　　　(3)、如果對阻值正常，可能為接口、BIOS、I/O或南橋損壞

　　　二、主板USB接口

　　　　　　　　　　　　　　　　 USB口

　　　說明：
　　　1針為供電腳，大多由紅線提供，因此常與鼠標鍵盤的供電同路，2、3針為信號線，對地陰值500左右，且相差不大，4針為地線
　　　　　　 USB接口電路

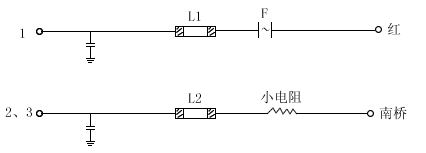

　　　上圖是USB接口電路圖，USB口大多由南橋管理，在主板能點亮的情況下，南橋較少損壞，一般是相關的電容、電感、保險損壞引起的故障

　　　三、COM口

　　　　　　　　　　　　　　　　 COM口(串口)

　　　說明：

　　　1-4、6-9針為信號線，對地數值1000-1700，5針為地線

　　　　　　　

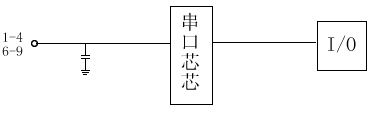

　　　如果COM口不能用，更換相關的電容或串口芯片

　　　四、打印口（LPT)

　　　　　　　　　　　　
　　　說明：

　　　1-17針為信號線，對地阻值600左右，18-25針為地線

　　　　　　　　　

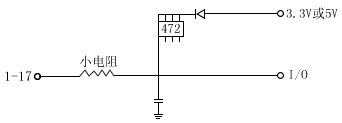

　　　打印口（LPT）不能用，一般是相關的電阻、電容、二極管引起的，如果熱插拔打印口引起主板不亮，一般為I/O損壞

　　　五、IDE口（硬盤、光驅接口）

　　　　　　　　　　　　
　　　說明：

　　　1-9、11-20、22-29、36-39為信號線，對地數值600左右且相差不大，其第1針為復位信號測試點，對地數值與其它可能會相差很大，可通過測量電壓跳變來判斷好壞，第20針、27針可能為無窮大，為正?，F象，其它什為地線或空腳
　　　　　　　　　

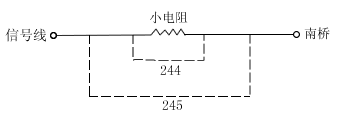

　　　IDE的故障由信號線與南橋之間所連的元器件引起，別外南橋虛焊、實時晶振損壞、BIOS出錯、軟件設置錯誤、主板供電濾波不良等也會引起類似IDE故障

　　　FDD軟驅口所有信號都與I/O芯片相連，FDD口不能用多半是I/O芯片損壞，應直接更換I/O芯片

　　　六、集成顯卡電路

　　　　　　　　　　　　　　　　

　　　說明：

　　　上圖為主板集成顯卡的底視圖，1-3針分別為紅、綠、藍三基色，對地數值75-180；13、14針為行場同步信號，對地數值380左右；12、15針為標識腳，其它針為地線或空腳

　　　維修方法：

　　　1、主板在內存被檢測通過，或都插PCI顯卡能亮的情況下集成顯卡不亮再檢修。

　　　2、集成顯卡一般集成在北橋內部，如果是以上情況則北橋損壞較少，一般是從接口到北橋之間的電阻、電感、二極管（型狀像快恢復二極管）損壞，以及BIOS出錯、北橋虛焊引起的故障
