昭陽S660是一款945平臺的12寸本子，這款本子是聯想自已研發的，不是代工廠的ODM作品。這款機器從主板到結構件做工都很精細，是一款不可多得的國產精品。

機器有輕微進水，當前現象是不開機，待機電流0.01，系統電源芯片是MAX8734A，有LDO3V、LDO5V，大電感沒有電壓。大電感輸出的電壓分別叫3VAUX、5VAUX，從命名上看，這兩個電壓待機時應該有。//本文轉自www.49028c.com武林網

簡單縷一下待機的流程：首先8734的LDO電壓供到EC IT8511，EC再發出3VAUX_EN打開8734的PWM。這是個很普遍的方案，許多機器都采用。這里，3VAUX_EN低電平，8734不工作。

斷開R180和R198，靠EC端沒有電壓，說明EC沒發出信號。查EC工作條件。VCC、RTCCLK、RST、ACIN都正常。

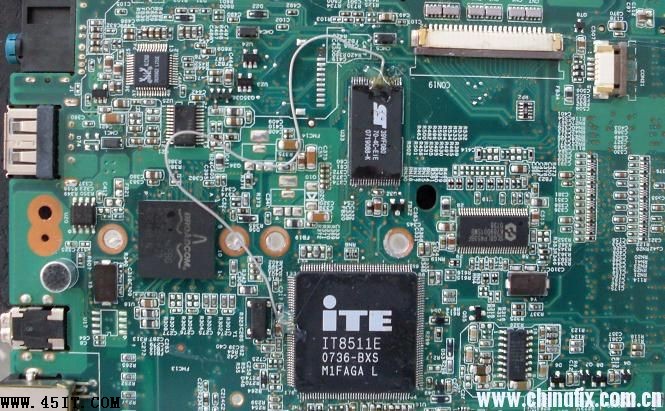

打BIOS數據線，BIOS的第9PIN WE#阻值偏大，拆掉BIOS后發現到EC已經開路。飛線到EC，待機電流從0.01A升到0.02A。但EC仍然沒有輸出3VAUX_EN。
EC所有引腳仔細看了一遍，找不到有問題的地方，刷個BIOS先。從網上Down了BIOS刷進去，再量3VAUX_EN，已經高電平。

裝回先前拆掉的R180和R198。在大電感上卻沒有量到意料之中的電壓，回頭再看3VAUX_EN，又變成0V。重新斷開R180和R198，3VAUX_EN仍然沒有。
實在搞不懂，無意卻發現R198背面印著“000”，而圖紙上的標稱阻值是2K。因為先前有同仁修過，估計換錯了電阻，電阻是小問題，找個2K就好了?，F在的問題是為什么沒有3VAUX_EN，起先懷疑因為R198的阻值不對，燒掉了EC，但是手上沒有8511了，決定再次燒錄一遍BIOS。RP爆發，3VAUX_EN重新出現。找個2K電阻裝回去，開機顯示。

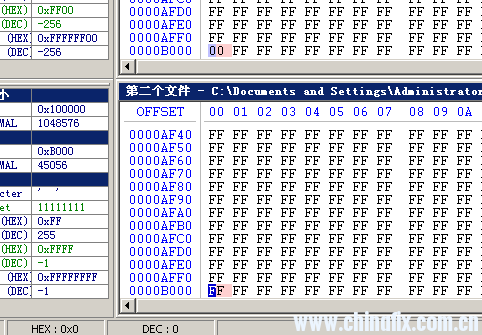

板子修好了，但是想看看這里面到底有什么門道，把2K的R198取下，再直接短掉，故障重現。這時把BIOS備份下來，與原始文件比較看看，發現兩者有一個字節的不同。
