主板時鐘電路檢修

2020-07-16 18:50:21

字體：大中小

來源：轉載

供稿：網友

一、時鐘電路的構成及工作原理
點擊在新窗口中瀏覽此圖片

圖中所示：X為晶振頻率為14.318MHZ，測試點指主板各插槽的時鐘測試點

　　　時鐘電路的構成：大多數時鐘電路由一個晶振、一個時鐘芯片、電阻、電容等構成，部分主板由一個晶振、多個時鐘芯片構成。（無晶振的時鐘芯片是專門給內存和北橋提供時鐘的）

　　　工作原理：晶振工作之后會輸出一個基本頻率，由時鐘芯片（又叫分頻器）分割成不同周期的信號，再對這些信號進行升頻或降頻處理，最后通過時鐘芯片旁邊的電阻（外圍元件）輸出，大多會連接到各個設備去，有的會連接到無晶振的時鐘芯片去。
　　　
二、時鐘電路檢修流程

　　　　故障現象：測試點的電壓正常，頻率不正常，可能引起不斷重起死機（故障率低）；測試點電壓異常，頻率異常（故障率高）

　　　　測量時鐘芯片供電，如果不正常檢修相關供電線路；正常測量晶振的兩腳壓差，如果正常更換晶振或時鐘芯片，不正常更換時鐘芯片或與晶振相連的諧振電容（晶振周圍貼片電容）

　　　注：
　　　　1.以上檢修流程只適用于整個主板沒有時鐘信號，如果只是個別測試點不正常，應檢查從不正常的測試點到時鐘芯片的線路

　　　　2.大多數時鐘芯片需要3.3V和2.5V兩組供電，少數只需要3.3V一組，沒有晶振的時鐘芯片只需要3.3V或2.5V其中的一組

　　　　3.通過時鐘芯片旁邊的電感、保險或濾波電容來判斷時鐘芯片所需供電的組數，以及是否正常

　　　　4.2.5V供電參照CPU外核供電方式

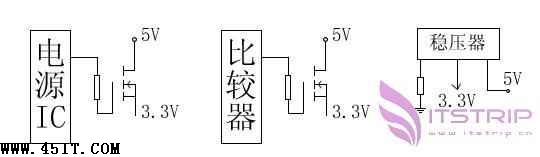

三、主板3.3V供電方式

注：以上5V一般由電源紅線直接提供，主板上所有的供電產生電路都可以參照1.5V、2.5V、3.3V供電方式尋找線路

四、檢修方法及注意事項

　　　　時鐘電路的故障大多由供電不正常引起，時鐘芯片和晶振較少損壞，時鐘芯片部分有輸出一般為時鐘芯片壞；如果全部無輸出，在時鐘電路所有元件全部正常的情況下為南橋壞。諧振電容損壞，易引起死機、重啟、裝不上系統等不穩定故障
