朋友告知他新攢了一臺電腦，但現在硬盤找不到，問怎么處理。小編讓朋友先查看主板的SATA接口與硬盤供電接口是否都正確連接了。就在這時，對方電話突然沒聲了，1分鐘后對方的聲音傳了過來，什么薩...塔接口?什么供電?這都是干什么用的?小編當時就慌了，這位大學3年計算機系是怎么念過來的汗....最后還是小編親自到朋友的家里幫忙檢查故障并排除(故障的原因只是主板的SATA接口沒有插牢，從新插牢后故障排除順利進入系統)

　　主板接口大搜羅

　　通過這件事讓筆者明白，目前仍然有很多用戶并不了解電腦內部到底有什么部件，它們的連接方式都是如何的?因此，筆者就為此寫了今天這篇簡單移動的《主板知識普及之接口篇》，希望可對計算機不是非常了解的朋友可以閱讀以下，豐富知識的同時，在日常生活也許可以用得到。

　　目前最多應用接口

　　SATA硬盤接口

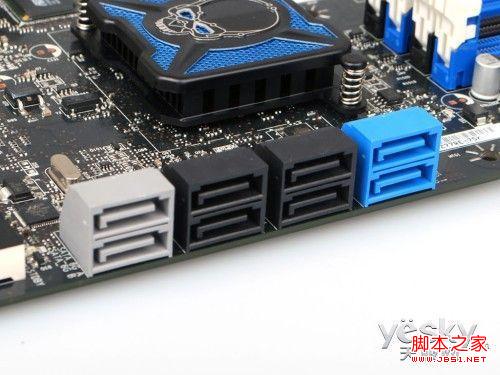

　　SATA磁盤接口

　　SATA是Serial ATA的縮寫，即串行ATA。這是一種完全不同于并行ATA的新型硬盤接口類型，由于采用串行方式傳輸數據而得名。SATA總線使用嵌入式時鐘信號，具備了更強的糾錯能力，與以往相比其最大的區別在于能對傳輸指令(不僅僅是數據)進行檢查，如果發現錯誤會自動矯正，這在很大程度上提高了數據傳輸的可靠性。串行接口還具有結構簡單、支持熱插拔的優點。

　　PCIE接口

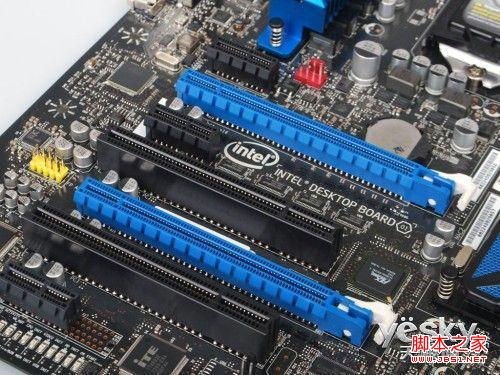

　　PCIE拓展接口

　　PCIE接口全稱為PCI Express接口模式，通常用于顯卡、網卡、聲卡等拓展設備。它相比傳統的PCI和AGP插槽相比，PCI-Express更具有潛在的生產價值，因為比PCI總線具有更高的可測量性。目前而言，能夠滿足硬盤控制器、千兆網卡以及其他一些對帶寬需求較大的拓展設備，具有拓展星廣性能優異等多反面優勢，目前在臺式機上的應用非常普遍。

　　主板供電接口

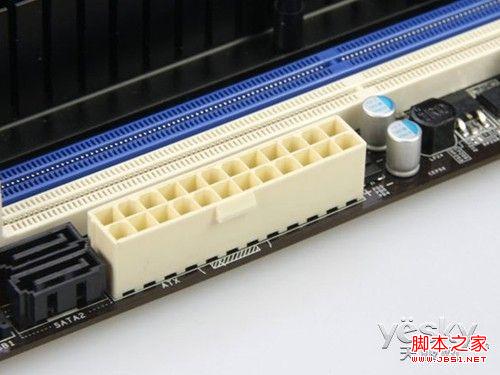

　　主板供電接口

　　早期的主板供電接口為20pin，目前隨著硬件的對供電的需求逐漸加大，供電多為24pin接口。不過，如果您的主板上不是接駁了太多設備20pin的電源也可以作為24pin主板的供電使用。

　　目前最多應用接口

　　內存接口

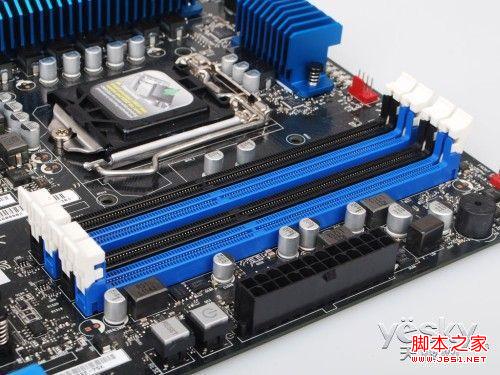

　　DDR3內存接口

　　內存接口一般位于CPU插座附近，用戶只需要插入適合的內存品類就可以正常使用(主板所支持的內存信息可以從主板說明書查到)，圖中的是DDR3的DRAM插槽，它所支持的內存品類為DDR3內存。

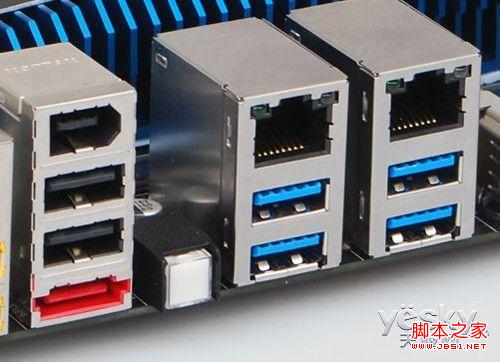

　　I/O接口

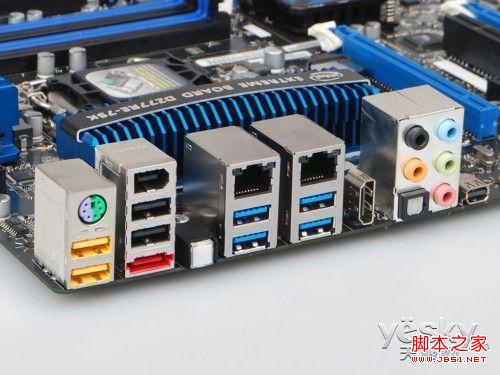

　　背板拓展I/O接口

　　I/O接口是一電子電路(以IC芯片或接口板形式出現 ),其內有若干專用寄存器和相應的控制邏輯電路構成.它是CPU和I/O設備之間交換信息的媒介和橋梁.CPU與外部設備、存儲器的連接和數據交換都需要通過接口設備來實現，前者被稱為I/O接口，而后者則被稱為存儲器接口。存儲器通常在CPU的同步控制下工作，接口電路比較簡單;而I/O設備品種繁多，其相應的接口電路也各不相同，因此，習慣上說到接口只是指I/O接口。

　　USB接口

　　USB接口(支持熱插拔)

　　通用串行總線(英文：Universal Serial Bus，簡稱USB)是連接外部裝置的一個串口匯流排標準，在計算機上使用廣泛，但也可以用在機頂盒和游戲機上，補充標準On-The-Go( OTG)使其能夠用于在便攜裝置之間直接交換資料。

　　逐漸走向歷史舞臺的接口

　　PS/2接口

　　PS/2接口接口

　　PS/2接口的功能比較單一，僅能用于連接鍵盤和鼠標。一般情況下，鼠標的接口為綠色、鍵盤的接口為紫色。PS/2接口的傳輸速率比COM接口稍快一些，目前隨著USB設備的迅速普及，這種接口的使用越來越少了，很多高端主板已經將其摒棄。

　　LPT接口(并口)

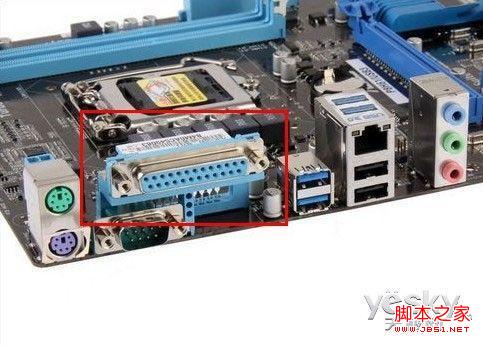

　　并口打印機接口

　　一般用來連接打印機或掃描儀。其默認的中斷號是IRQ7，采用25腳的DB-25接頭。并口的工作模式主要有三種：1、SPP標準工作模式。SPP數據是半雙工單向傳輸，傳輸速率較慢，僅為15Kbps，但應用較為廣泛，一般設為默認的工作模式。2、EPP增強型工作模式。EPP采用雙向半雙工數據傳輸，其傳輸速率比SPP高很多，可達2Mbps，目前已有不少外設使用此工作模式。3、ECP擴充型工作模式。ECP采用雙向全雙工數據傳輸，傳輸速率比EPP還要高一些，但支持的設備不多，目前已經接近淘汰，我們只要了解就可以了。

　　因接口而迷惑案例 鼠標插在哪最合適

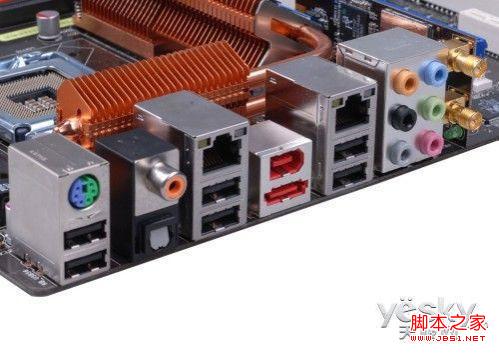

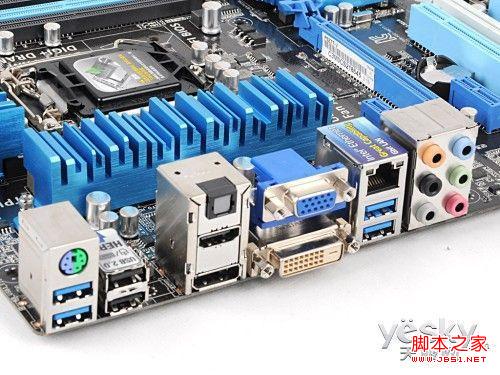

　　背板接口的秘密

　　在普通應用中，鼠標連接USB或是PS/2所實現的功能是一致的，但在USB與PS2接口共存的情況下我們通常會選擇前者。原因在于USB具有更高效穩定的傳輸速率，而PS/2的帶寬與速率相比USB接口相差甚遠。

　　當我們在游戲或一些需要精準定位的操作中，同樣將鼠標連接到USB與PS/2中，我們可以感受到的差距是巨大的，首先，流暢度在USB接口時比PS/2要流暢的多。當我們在做“腕動”的時候，移動范圍比較小且速度比較慢，掃描到的數據量小，125hz/m的接口傳輸速度足夠把這些數據在短時間內傳輸出去，所以移動速度正常，而在做“臂動”時，掃描范圍增大，移動速度比較快，掃描到的數據量增多。PS/2接口為了控制瞬間吞吐量就必須降低鼠標的刷新率，這樣就造成了部分移動細節的損失，定位精準度自然受影響。

　　在PS/2接口接入鍵盤設備時，我們可以感受到的差別與USB接口相比是非常小的，最明顯的差別就是鍵位沖突，所以目前的機械鍵盤很少有用在PS/2接口之上。

　　筆者在上面將常用的一些接口類型一一作了介紹，相比各位初學者也可以通過這篇文章了解到一些計算機的基本知識，今后電腦再出現一些問題時，我們首先要觀察這些接口是否有松動的現象，依次將這些接口從新插拔一遍，有些莫名其妙的問題可能就可以輕松解決了。

　　鼠標技術的數據解析?

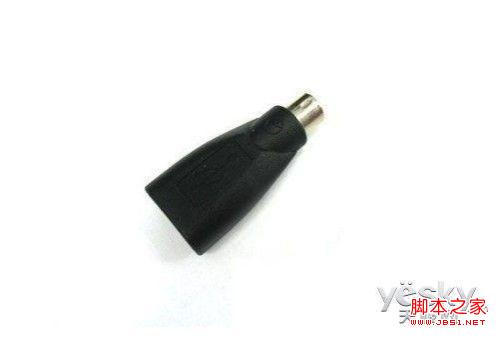

　　這個東東以后應該永不到了

　　許多外設發燒友都了解，光電鼠標的激素和指標只有兩個方面，那就是DPI與CPI，簡單來講DPI是Dot per Inch的縮寫，每移動1英寸對應屏幕點數。CPI是counts per inch的縮寫，每英寸測量次數。400CPI的指標表示每移動一英寸就傳回400次坐標。目前玩家也有個誤區，就是過分追求這兩個參數的大小這絕對是錯誤的。而且，目前外設廠商為了宣傳產品而作的誤導。以羅技和微軟的光電專業鼠標為例，他們所達到的技術指標足以滿足任何一個職業游戲選手。它們的DPI和CPI已經足夠高了，高到什么程度?已經高超過人手移動速度的程度!

　　PS/2與USB接口的不同計算帶寬?

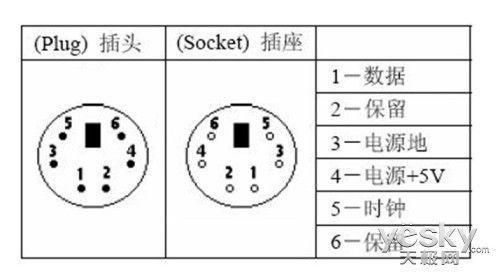

　　PS/2的原理

　　網上可以查到的資料表明，USB 2.0的最大傳輸速率為480Mbps(目前USB3.0的鍵鼠設備還很少，我們在這里不說討論)，而PS2接口與USB有個截然不同的概念，因為PS/2是輸入裝置接口，而不是傳輸接口。所以它沒有傳輸速率只有掃描速率。這是一個本質概念。也是與USB最明顯的不同。所以也無談傳輸速率的比較。

　　鼠標的移動原理決定USB接口更穩定

　　鼠標傳輸速度

　　鼠標和計算機之間的傳輸不是以你移動多少距離來看的，移動多了 就傳輸多了?不移動難道就不傳輸了? 這樣的觀點是想當然。鼠標和計算機之間的傳遞不是波動性的，而是基本穩定的。只有在鼠標長時間不移動的前提下，光電才會自動進入半休眠狀態。通俗一點講，就是鼠標連接到打開的PC后就進入了傳輸階段，不論是動不動鼠標，鼠標與PC之間的數據都是在傳輸中。

　　芯片組進化導致PS/2接口將被淘汰

　　PS/2被壓縮 大部分主板已淘汰

　　上面的數據分析告訴我們，PS/2接口在連接輸入設備時，應用體驗還是非常不錯的，那為什么這樣的接口也面臨淘汰的命運呢?我們把目光轉到目前在售的主板上來。我們會發現目前PS/2接口還沒有完全被淘汰，有少部分在售主板仍然帶有一顆可接駁鼠標或鍵盤的PS/2接口，但大部分的主板已經摒棄PS/2接口而加強USB接口的數量。這完全因為USB控制器已被集成大橋接芯片當中(市售主板大部分可原生支持4個或4個以上的USB接口)，成本的問題得到了解決，再者USB接口相比PS/2有著速率高，可隨時熱插拔等多種優勢，在多種原因的驅使下，PS/2也只能逐漸成為歷史舞臺中的一個里程碑。

　　接口知識與應用總結

　　主板的接口





　　接口普及之總結

　　隨著目前產品的進化，主板接口出現了許多變化，如：近幾年流行的HDMI、DP等顯示接口，MINI-SATA硬件設備接口，USB3.0傳輸接口，同時也有逐漸摒棄了的打印機、COM、PS/2等不常用接口。筆者利用上面的文字問您詳細了做了接口功能的匯總，如果您還是菜鳥用戶，如果您的女友還不明白電腦的接駁，那么，請您把這篇文章發給他們吧!相信會省去您不少電話費和經歷，同時也令這些不懂DIY的讀者了解到更多的知識。
