作為一名新手，要真正從頭組裝好自己的電腦并不容易，也許你知道CPU應該插哪兒，內存應該插哪兒，但遇到一排排復雜跳線的時候，很多新手都不知道如何下手。鑰匙開機其實并不神秘

　　還記不記得你第一次見到裝電腦的時候，JS將CPU、內存、顯卡等插在主板上，然后從兜里掏出自己的鑰匙(或者是隨便找顆螺絲)在主板邊上輕輕一碰，電腦就運轉起來了的情景嗎?是不是感到很驚訝(筆者第一次見到的時候反正很驚訝)!面對一個全新的主板，JS總是不用看任何說明書，就能在1、2分鐘之內將主板上密密麻麻的跳線連接好，是不是覺得他是高手?呵呵，看完今天的文章，你將會覺得這并不值得一提，并且只要你稍微記一下，就能完全記住，達到不看說明書搞定主板所有跳線的秘密。

　　步驟/方法

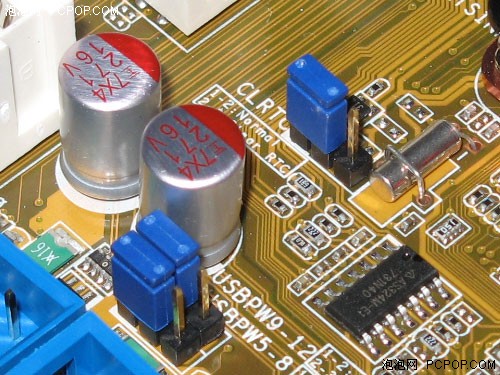

　　1、這個叫做真正的跳線

　　首先我們來更正一個概念性的問題，實際上主板上那一排排需要連線的插針并不叫做“跳線”，因為它們根本達不”到跳線的功能。真正的跳線是兩根/三根插針，上面有一個小小的“跳線冒”那種才應該叫做“跳線”，它能起到硬件改變設置、頻率等的作用;而與機箱連線的那些插針根本起不到這個作用，所以真正意義上它們應該叫做面板連接插針，不過由于和“跳線”從外觀上區別不大，所以我們也就經常管它們叫做“跳線”。

　　好了，今天我們要說的內容到這里也就告了一個段落了，只要認真的看過本文之后，相信以后都不會被主板上繁雜的跳線所困擾。當然，還有一些主板上可能有一些其他定義的跳線，比如外接1394接口，這些都有很明顯的標志，并且基本上的連線都是整合型的，直接插上就可以，并不難，再這里我們就不對這些用的較少的跳線做太多的講述

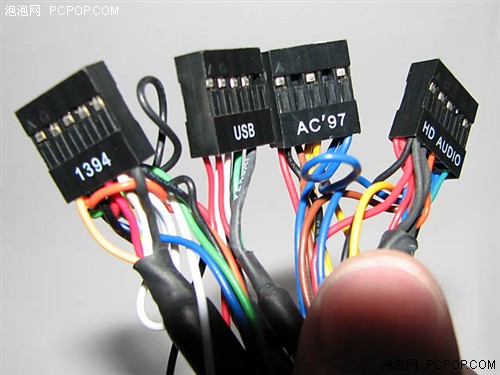

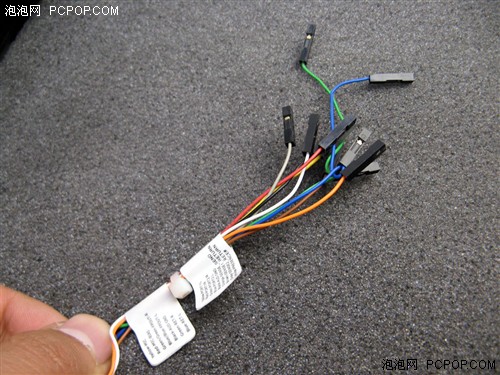

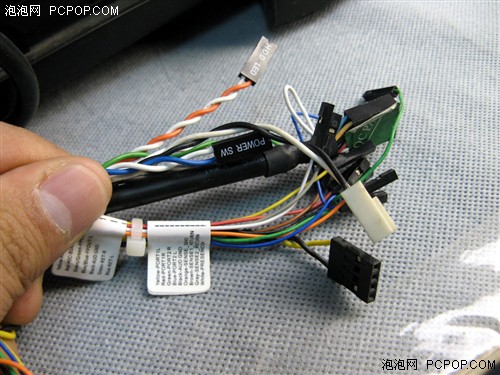

　　2、看完本文，連接這一大把的線都會變得非常輕松

　　至于到底是誰第一次管面板連接插針叫做“跳線”的人，相信誰也確定不了。不過既然都這么叫了，大家也都習慣了，我們也就不追究這些，所以在本文里，我們姑且管面板連接插針叫做跳線吧。

　　為了更加方便理解，我們先從機箱里的連接線說起。一般來說，機箱里的連接線上都采用了文字來對每組連接線的定義進行了標注，但是怎么識別這些標注，這是我們要解決的第一個問題。實際上，這些線上的標注都是相關英文的縮寫，并不難記。下面我們來一個一個的認識(每張圖片下方是相關介紹)!電源開關：POWER SW

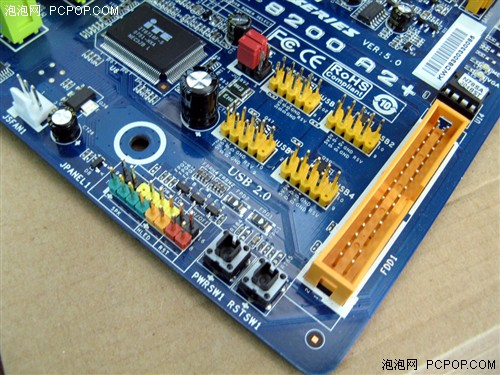

　　英文全稱：Power Swicth

　　可能用名：POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

　　功能定義：機箱前面的開機按鈕

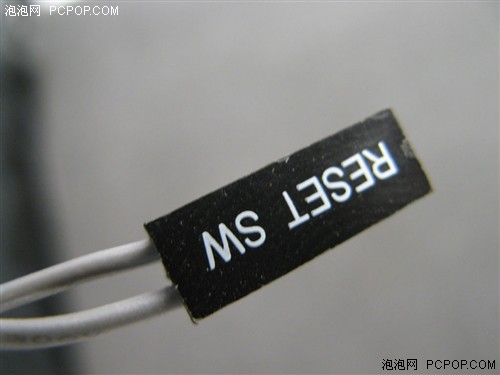

　　3、復位/重啟開關：RESET SW

　　英文全稱：Reset Swicth

　　可能用名：RESET、Reset Swicth、Reset Setup、RST等

　　功能定義：機箱前面的復位按鈕

　　4、電源指示燈：+/-

　　可能用名：POWER LED、PLED、PWR LED、SYS LED等

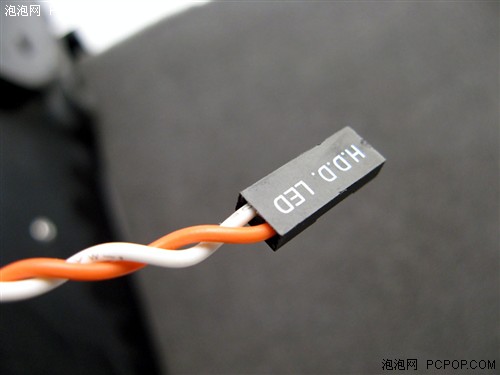

　　5、硬盤狀態指示燈：HDD LED

　　英文全稱：Hard disk drive light emitting diode

　　可能用名：HD LED

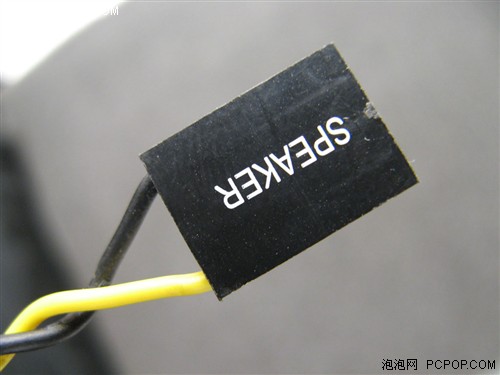

　　6、報警器：SPEAKER

　　可能用名：SPK

　　功能定義：主板工作異常報警器

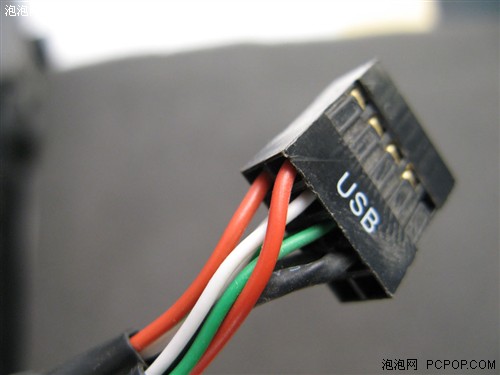

　　7、這個不用說，連接前置USB接口的，一般都是一個整體

　　8、音頻連接線：AUDIO

　　可能用名：FP AUDIO

　　功能定義：機箱前置音頻

　　看完以上簡單的圖文介紹以后，大家一定已經認識機箱上的這些連線的定義了，其實真的很簡單，就是幾個非常非常簡單英文的縮寫。下一頁我們在來認識主板上的“跳線”。

　　實際上，機箱上的線并不可怕，80%以上的初學者感覺最頭疼的是主板上跳線的定義，但實際上真的那么可怕嗎?答案是否定的!并且這其中還有很多的規律，就是因為這些規律，我們才能做到舉一反三，無論什么品牌的主板都不用看說明書插好復雜的跳線。

　　● 哪兒是跳線的第一Pin?

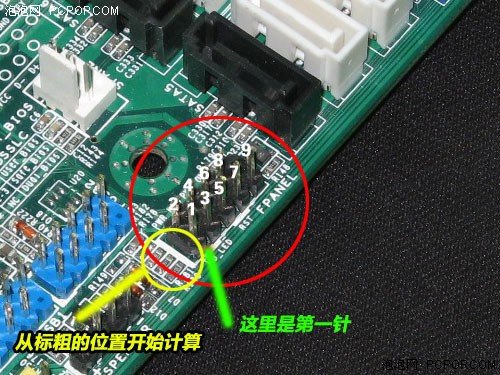

　　9、要學會如何跳線，我們必須先了解跳線到底從哪兒開始數，這個其實很簡單。在主板(任何板卡設備都一樣)上，跳線的兩端總是有一端會有較粗的印刷框，而跳線就應該從這里數。找到這個較粗的印刷框之后，就本著從左到右，從上至下的原則數就是了。如上圖。

　　● 9Pin開關/復位/電源燈/硬盤燈定義

　　10、這款主板和上一張圖的主板一樣，都采用9Pin定義開關/復位/電源燈/硬盤燈

　　9Pin的開關/復位/電源燈/硬盤燈跳線是目前最流行的一種方式，市場上70%以上的品牌都采用的是這種方式，慢慢的也就成了一種標準，特別是幾大代工廠為通路廠商推出的主板，采用這種方式的更是高達90%以上。

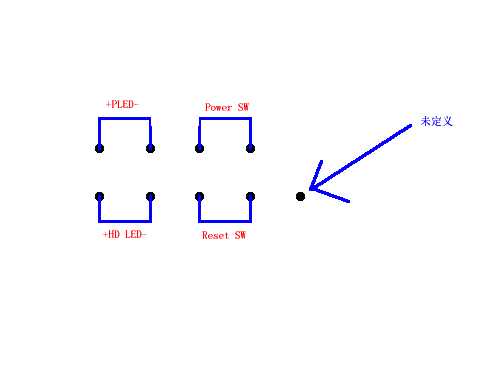

　　11、9針面板連接跳線示意圖

　　上圖是9Pin定義開關/復位/電源燈/硬盤燈的示意圖，在這里需要注意的是其中的第9Pin并沒有定義，所以插跳線的時候也不需要插這一根。連接的時候只需要按照上面的示意圖連接就可以，很簡單。其中，電源開關(Power SW)和復位開關(都是不分正負極的)，而兩個指示燈需要區分正負極，正極連在靠近第一針的方向(也就是有印刷粗線的方向)。

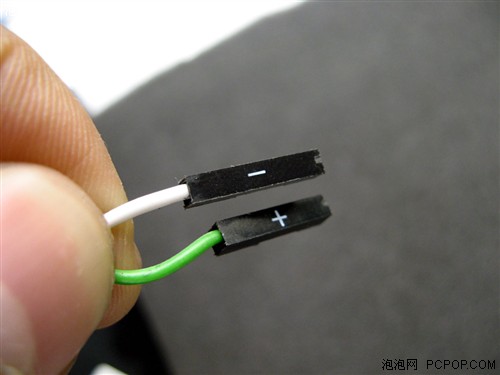

　　你能區分這根線的正負極了嗎?

　　還有一點差點忘了說，機箱上的線區分正負極也很簡單，一般來說彩色的線是正極，而黑色/白色的線是負極(接地，有時候用GND表示)。

　　學到并且記住本頁內容之后，你就可以搞定絕大部分主板的開關/復位/電源指示燈/硬盤指示燈的連接了，現在你可以把你機箱里的這部分線拔下來，再插上。一定要記住排列方式!為了方便大家記憶，這里我們用4句話來概括9Pin定義開關/復位/電源燈/硬盤燈位置：

　　1、缺針旁邊插電源

　　2、電源對面插復位

　　3、電源旁邊插電源燈，負極靠近電源跳線

　　4、復位旁邊插硬盤燈，負極靠近復位跳線

　　這么說了，相信你一定記住了!

　　● 具有代表性的華碩主板接線方法

　　很多朋友裝機的時候會優先考慮華碩的主板，但是華碩的主板接線的規律一般和前一頁我們講到的不太一樣，但是也非常具有代表性，所以我們在這里單獨提出來講一下。

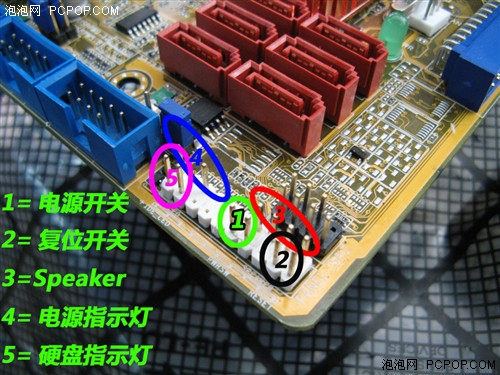

　　上圖就是華碩主板這種接線的示意圖(紅色的點表示沒有插針)，實際上很好記。這里要注意的是有些機箱的PLED是3Pin線的插頭，但是實際上上面只有兩根線，這里就需要連接到3Pin的PLED插針上，如上圖的虛線部分，就是專門連接3Pin的PLED插頭的。

　　下面我們來找一下這個的規律。首先，SPEAKER的規律最為明顯，4Pin在一起，除了插SPeaker其他什么都插不了。所以以后看到這種插針的時候，我們首先確定SPeaker的位置。然后，如果有3Pin在一起的，必然是接電源指示燈，因為只有電源指示燈可能會出現3Pin;第三，Power開關90%都是獨立在中間的兩個Pin，當然也可以自己用導體短接一下這兩個pin，如果開機，則證明是插POWER的，旁邊的Reset也可以按照同樣的方法試驗。剩下的當然是插硬盤燈了，注意電源指示燈和硬盤工作狀態指示燈都是要分正負極的，實際上插反了也沒什么，只是會不亮，不會對主板造成損壞。

　　● 其他無規律主板的接線方式：

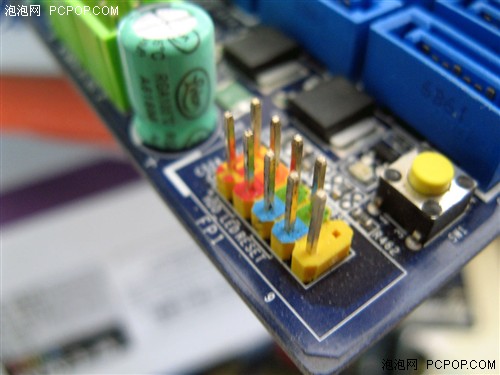

　　除了前面我們講到的，還有一些主板的接線規律并不太明顯，但是這些主板都在接線的旁邊很明顯的標識除了接線的方法(實際上絕大多數主板都有標識)，并且在插針底座上用顏色加以區分，如上圖。大家遇到這樣主板的時候，就按照標識來插線就可以了。

　　看到現在，相信你已經明白了裝機員用鑰匙開機的秘密了吧，實際上也就是POWER相應的插針進行短接，很簡單。

　　●前置USB

　　前置USB的接線方法實際上非常簡單，現在一般的機箱都將前置USB的接線做成了一個整體，大家只要在主板上找到相應的插針，一起插上就可以了。一般來說，目前主板上前置USB的插針都采用了9Pin的接線方式，并且在旁邊都有明顯的USB 2.0標志。

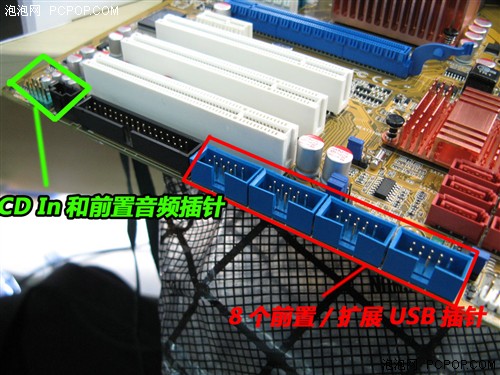

　　要在主板上找到前置USB的插針也非常簡單，現在的主板一般都有兩組甚至兩組以上的前置USB插針(如上圖)，找前置USB的時候大家只要看到這種9pin的，并且有兩組/兩組以上的插針在一起的時候，基本上可以確定這就是前置USB的插針，并且在主板附近還會有標識。

　　現在一般機箱上的前置USB連線搜是這樣整合型的，上面一共有8根線，分別是VCC、Data+、Data-、GND，這種整合的就不用多說了，直接插上就行。如果是分開的，一般情況下都本著紅、白、綠、黑的順序連接。如上圖這根線，雖然是整合的，但同樣是以紅白綠黑的排序方式。

　　●前置音頻連接方法

　　由于前置音頻是近兩年才開始流行起來的，別說是用戶了，就連很多裝機的技術員都不太會連接前置音頻的線，甚至還有不少JS直接說出了接了前置后面就不出聲了這樣的笑話。那么前置音頻到底是不是那么難接呢，我們一起來看一看。

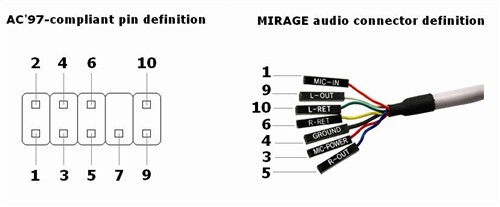

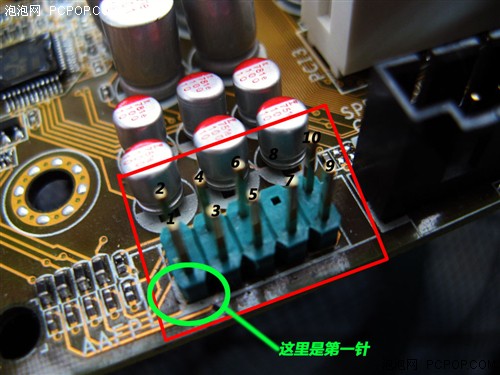

　　從目前市場上售賣的主板來看，前置音頻插針的排序已經成了一種固定的標準(如上圖)。從圖上可以看出，前置音頻的插針一共有9顆，但一共占據了10根插針的位置，第8針是留空的。

　　上圖是比較典型的前置音頻的連線，前置音頻實際上一共只需要連接7根線，也就是上圖中的7根線。在主板的插針端，我們只要了解每一根插針的定義，也就很好連接前置音頻了。下面我們來看一下主板上每顆針的定義：

　　1——Mic in/MIC(麥克風輸入)

　　2——GND(接地)

　　3——Mic Power/Mic VCC/MIC BIAS(麥克風電壓)

　　4——No pin

　　5——LINE OUT FR(右聲道前置音頻輸出)

　　6——LINE OUT RR(右聲道后置音頻輸出)

　　7——NO pin

　　8——NO pin

　　9——LINE OUT FL(左聲道前置音頻輸出)

　　10——LINE OUT RL(做聲道后置音頻輸出)

　　在連接前置音頻的時候，只需要按照上面的定義，連接好相應的線就可以了。實際上，第5Pin和第6Pin、第9Pin和第10Pin在部分機箱上是由一根線接出來的，也可以達到同樣的效果。

　　看起來線有點多，但是同樣非常好記，大家不妨按照筆者記得方法。首先記住前三根，第一根是麥克輸入，第二根接地，第三根是麥克電壓，然后第5Pin和第6Pin插右聲道，第9Pin和第10Pin插左聲道。從上往下數就是，Mic in、Mic電壓、右聲道、左聲道，再外加一個接地。這么記是不是很簡單?

　　很多接線實際上都整合了，不用再為線序煩惱
