DIY臺式電腦，很多的網友已經掌握了組裝方法，主要是把主機的各個硬件連接起來，關于硬件的連接，其實很簡單，在這里我就不重復了，重點是裝機中最后的跳線連接，也是裝機中比較復雜和棘手的問題，下面把跳線的連接方法，作一個詳細的闡述。

工具/原料

臺式電腦機箱、主板

方法/步驟

1、認識跳線：

POWER SW：電源開關跳線

RESET SW:重啟 復位跳線

+PLED-：電源燈跳線

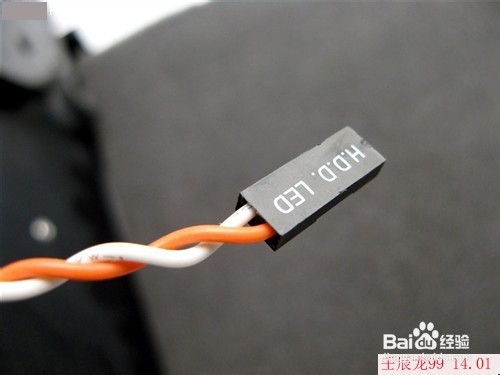

HDD LED：硬盤燈跳線

2、認識主板上的9Pin插線位置。

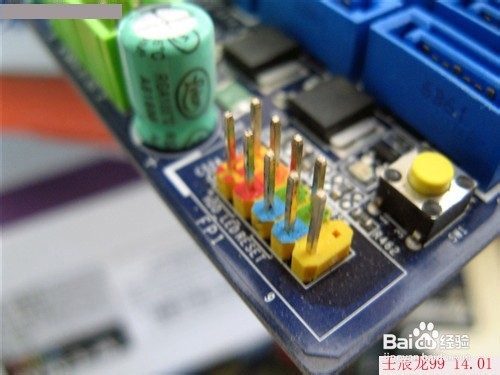

    如圖就是主板上跳線連接的9Pin位置。

    但不同的主板，9Pin的樣式也可能不同。如技嘉B75M-D3V主板，9Pin位置在白色插槽右下的白色針里，如圖。（主板說明書中有）

    不管如何，找準9Pin位置是關鍵。

3、跳線連接：

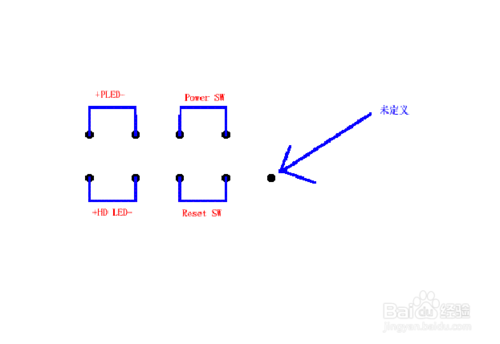

   如圖所示：這是跳線安裝9Pin圖，箭頭所指為第9Pin，這個針是未定義針，不連接任何線。第9針對面的位置叫缺針，也就是沒有針的意思。

跳線連接的技巧：

缺針旁邊插電源 POWER SW 無正負之分

電源對面插復位 RESET SW 無正負之分

電源旁邊插電源燈 +PLED-，負極靠近電源線 POWER SW （針腳通常是左正右負）

復位旁邊插硬盤燈 HDD LED 負極靠近復位線 RESET SW

   總之，有正負極的跳線不能插錯，插錯肯定電腦點不亮，還可能造成燒壞主板。連接之后，再反復檢查，確認安裝無誤，再連接外接電源。

END

以上就是DIY臺式電腦棘手的跳線連接安裝方法詳解，希望能幫到大家！
