技嘉G41主板做為市面上的一款經典主板,使得大量的維修人員經常要接觸到這種板面,而它的復位信號又是主板正常運行必不可少的條件之一.那么,這種主板的復位信號有哪些呢,我們該怎么去測量呢,下面,小編就帶各位電腦新手一起學習這方面的知識.

1、技嘉G41主板的復位信號主要有PLTRST#,這個信號是南橋芯片(ICH7)各供電與時鐘正常后發出的南橋總復位信號,它會經過一個電阻(R146),然后變化信號名為-PFMRST,接著再傳送到北橋芯片上

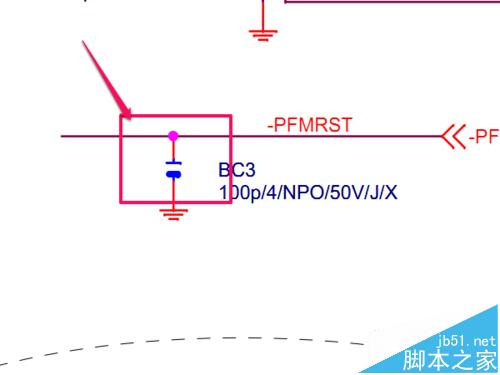

2、PLTRST#復位信號測量時,可選擇所連接的R146電阻,如圖一,或所連接的電容BC3(注意測量時不要測到電容的接地端),如圖二.測量工具若有示波器測優先選擇,因為示波器對復位信號測量會比較精準,若無示波器,則用萬用表的電壓檔進行簡單的測量電壓,正常狀態下電壓為3.3V.

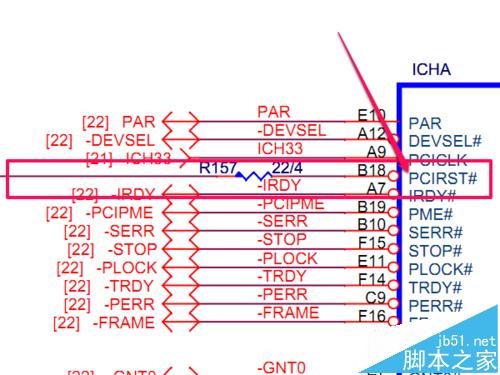

3、技嘉G41主板的復位信號有PCIRST#,這個信號同樣由北橋芯片(ICHA)發出,它會經過一顆電阻R157,然后轉換信號名為-PCIRST,接著發送到所有的PCI插槽針腳上,以此進行復位.

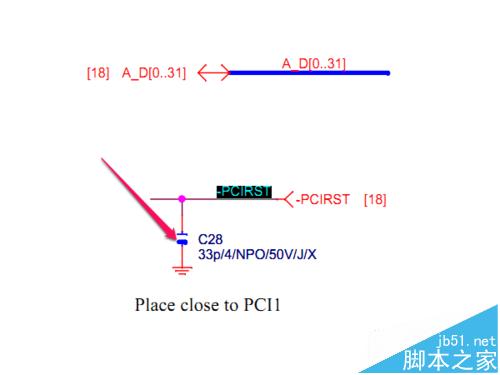

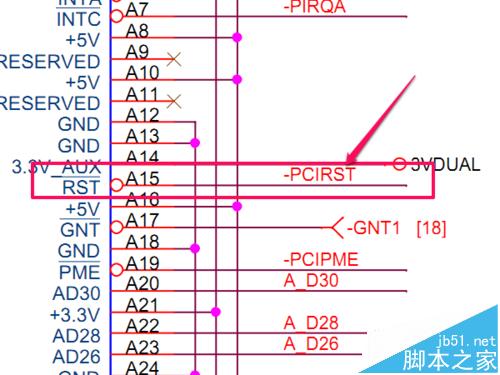

4、PCIRST#復位信號在測量時,我們可選擇測量信號線上所連接的C28電容(注意測量時不要測量到C28的對地腳)或直接在PCI插槽上的A15腳上測量.測量工具可選擇用示波器(對數據測量比較精準,少出錯)進行測量,若無示波器,則選用萬用表的電壓檔測量,正常狀態下的電壓為1.6V左右.

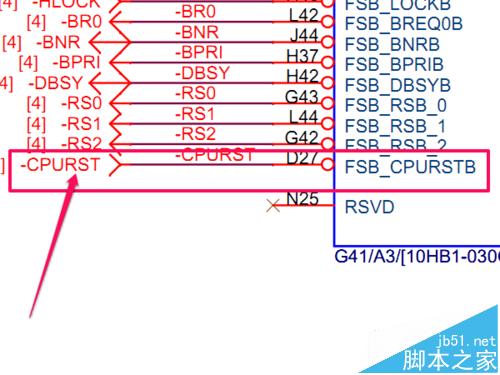

5、技嘉G41主板的復位信號有CPURST#,它是則北橋芯片(GMCH)的內部腳FSB_CPURSTB發出,直接轉換信號名為-CPURST,然后發送給CPU,用來復位CPU

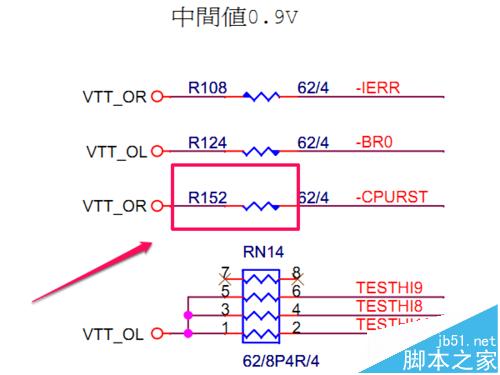

6、CPURST#復位信號在測量里,我們可選擇在CPU附近的電容C36測量(注意不要測量到電容的接地腳)或是在R152電阻上測量,測量工具同樣是優先考慮用示波器去測量(測量數據相對較精確,少出錯),若無示波器,則用萬用表的電壓檔20V測量,正常狀態下的電壓為1.8V左右.

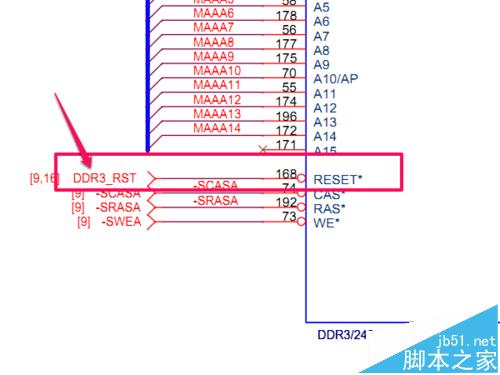

7、技嘉G41主板的復位信號DDR_RST,為內存的復位信號,這個信號由北橋芯片(MCHD)的內部管理模塊DDR3_DRAMRSTB腳發出,然后轉換信號名為DDR3_RST.接著經信號線路發送給內存插槽上的RESET*腳.

8、DDR_RST復位信號在測量時,只能選擇在內存插槽上的168腳.測量工具可以優先考慮選擇示波器來測量,因為示波器能精準的測量出內存復位信號的全部電平變化;也可以用萬用表的直流電壓檔20V來測量.正常狀態下的內存復位信號為1V左右.
