裝過電腦的人都深有體會，電腦組裝最難的一點就是安裝主板的接口線纜，也是最容易出現問題的地方，因為如果接口線接錯了，很可能電腦主板就燒毀了，所以這個步驟是最重要的一個環節，下面我們就來做個詳細的圖解介紹

一、認識主板供電接口

       圖解安裝詳細過程

在主板上，我們可以看到一個長方形的插槽，這個插槽就是電源為主板提供供電的插槽（如下圖）。目前主板供電的接口主要有24針與20針兩種，在中高端的主板上，一般都采用24PIN的主板供電接口設計，低端的產品一般為20PIN。不論采用24PIN和20PIN，其插法都是一樣的 。

主板上24PIN的供電接口

主板上20PIN的供電接口

電源上為主板供電的24PIN接口

為主板供電的接口采用了防呆式的設計，只有按正確的方法才能夠插入。通過仔細觀察也會發現在主板供電的接口上的一

面有一個凸起的槽，而在電源的供電接口上的一面也采用了卡扣式的設計，這樣設計的好處一是為防止用戶反插，另一方面也可以使兩個接口 更加牢固的安裝在一起。

二、認識CPU供電接口

       圖解安裝詳細過程

為了給CPU提供更強更穩定的電壓，目前主板上均提供一個給CPU單獨供電的接口（有4針、6針和8針三種），如下圖：

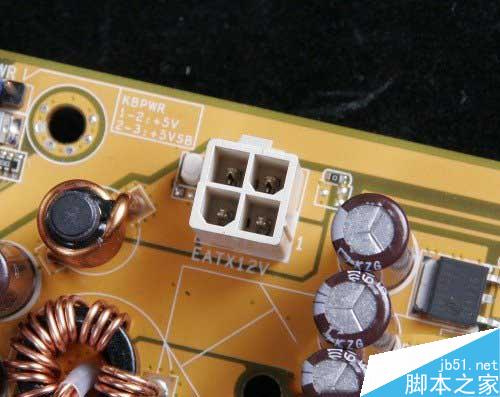

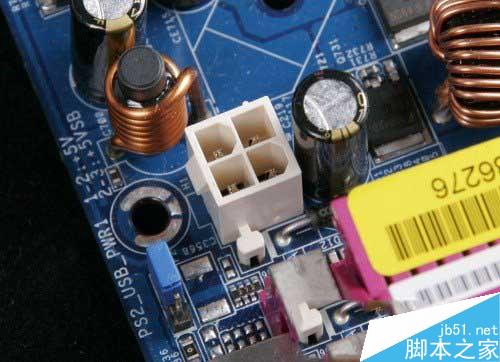

主板上提供給CPU單獨供電的12V四針供電接口

電源上提供給CPU供電的4針、6針與8針的接口

安裝的方法也相當的簡單，接口與給主板供電的插槽相同，同樣使用了防呆式的設計，讓我們安裝起來得心應手。

三、認識SATA串口

圖解SATA設備的安裝

SATA串口由于具備更高的傳輸速度漸漸替代PATA并口成為當前的主流，目前大部分的硬盤都采用了串口設計，由于SATA的

數據線設計更加合理，給我們的安裝提供了更多的方便。接下來認識一下主板上的SATA接口。

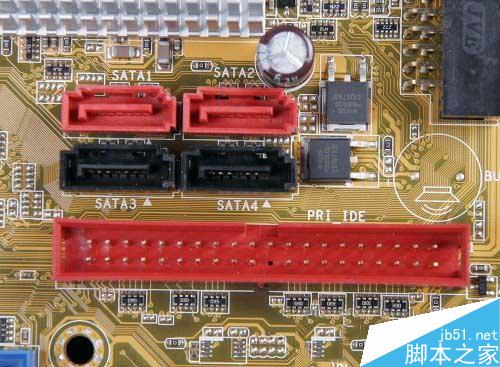

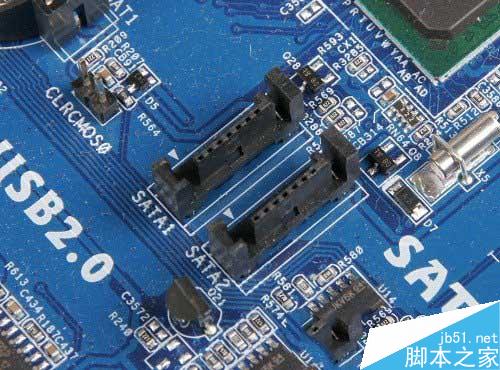

以上兩幅圖片便是主板上提供的SATA接口，也許有些朋友會問，兩塊主板上的SATA口“模樣”不太相同。大家仔細觀察會 發現，在下面的那張圖中，SATA接口的四周設計了一圈保護層，這樣對接口起到了很好的保護作用，在一起大品牌的主板上一般會采用這樣的 設計。

SATA接口的安裝也相當的簡單，接口采用防呆式的設計，方向反了根本無法插入，細心的用戶仔細觀察接口的設計，也能夠看出如何連接。另外需要說明的是，SATA硬盤的供電接口也與普通的四針梯形供電接口有所不同，下圖分別是SATA供電接口與普通四針梯形供電接口對比。

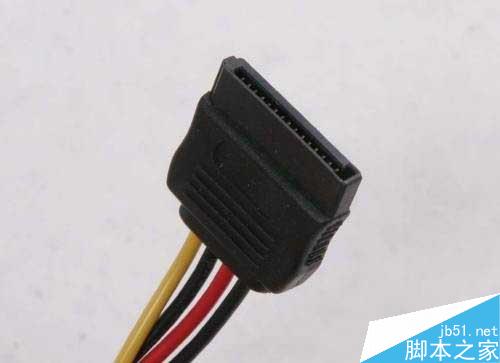

SATA硬盤供電接口

四、認識PATA并口 圖解并口設備的安裝

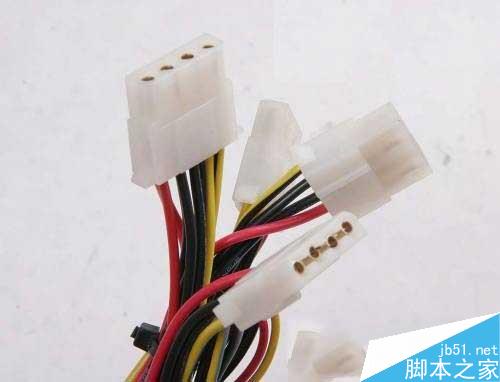

普通四針梯形供電接口

PATA并口目前并沒有在主板上消失，即便是在不支持并口Intel 965芯片組中，主板廠家也額外提供一塊芯片來支持PATA并 口，這是因為目前的大部分光驅依舊采用PATA接口。PATA并口相信大家比較熟悉了，見下圖：

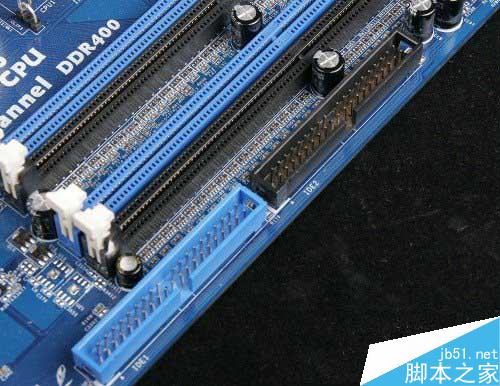

主板上的兩條PATA接口

安裝方法同樣相當的簡單，看到上圖PATA接口外側中部的一個缺口了嗎，同樣在PATA數據線上一側的中部有一個凸出來的部分，這兩部分正確結合后才能順利插入，方向反了也無法安裝，同樣是防呆式的設計。

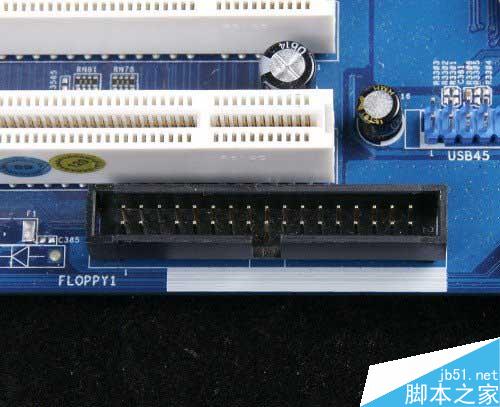

我們在一些主板上還會看到一個上圖中這樣的接口，樣子與并口PATA接口相同，但略短，這便是軟驅的數據線接口，雖然 目前軟驅已沒有多少人使用，但在某些主板上依舊能夠見到。

五、認識主板上的擴展前置USB接口

圖解安裝過程

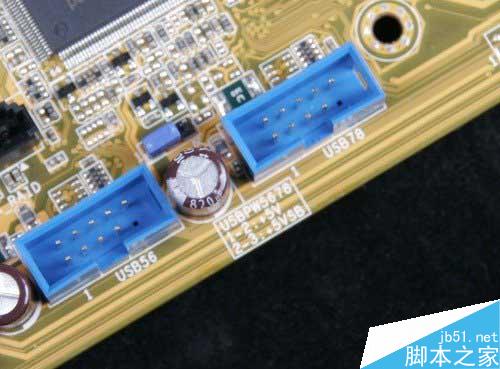

目前，USB成為日常使用范圍最多的接口，大部分主板提供了高達8個USB接口，但一般在背部的面板中僅提供四個，剩余的 四個需要我們安裝到機箱前置的USB接口上，以方便使用。目前主板上均提供前置的USB接口，見下圖：

上圖中便是主板上提供的前置USB接口。以上圖為例，這里共有兩組USB接口，每一組可以外接兩個USB接口，分別是USB4、 5與USB6、7接口，總共可以在機箱的前面板上擴展四個USB接口（當然需要機箱的支持，一般情況下機箱僅接供兩組前置的USB接口，因此我們 只要接好一組即可）。

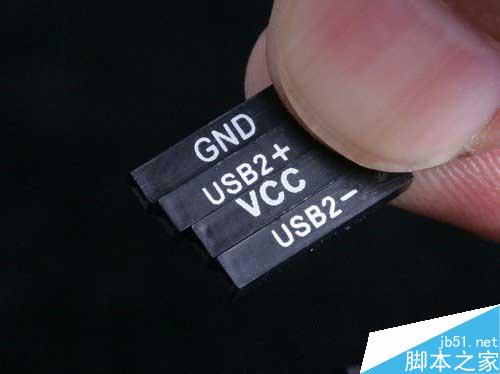

上圖是機箱前面板前置USB的連接線，其中VCC用來供電，USB2-與USB+分別是USB的負正極接口，GND為接地線。在連接USB接口時大家一定要參見主板的說明書，仔細的對照，如果連接不當，很容易造成主板的燒毀。下圖是主板與USB接口的詳細連接方法。

為了方便用戶的安裝，很多主板的USB接口的設置相當的人性化，如下圖：

可以看到，上圖的USB接口有些類似于PATA接口的設計，采用了防呆式的設計方法，大家只有以正確的方向才能夠插入USB 接口，方向不正確是無法接入的，大大的提高了工作效率，同時也避免因接法不正確而燒毀主板的現象。

六、認識主板上的擴展前置音頻接口

圖解安裝過程

如今的主板上均提供了集成的音頻芯片，并且性能上完全能夠滿足絕大部分用戶的需求，因此我們便沒有再去單獨購買聲卡的必要。為了方便用戶的使用，目前大部分機箱除了具備前置的USB接口外，音頻接口也被移植到了機箱的前面板上，為使機箱前面板的上耳機和話筒能夠正常使用，我們還應該將前置的音頻線與主板正確的進行連接。
