MATLAB是美國MathWorks公司出品的商業數學軟件，用于算法開發、數據可視化、數據分析以及數值計算的高級技術計算語言和交互式環境。MATLAB和Mathematica、Maple并稱為三大數學軟件。它在數學類科技應用軟件中在數值計算方面首屈一指。無論是做項目還是寫論文，我們都會遇到把Matlab畫的圖形(默認為matlab自帶的圖像格式.fig)轉換為其他格式并導出的問題。用的最多的圖片格式是eps格式(用latex編輯時用)和jpg（用word編輯時用）。下面以matlab 2011b為例介紹多種導出方法。

方法一：

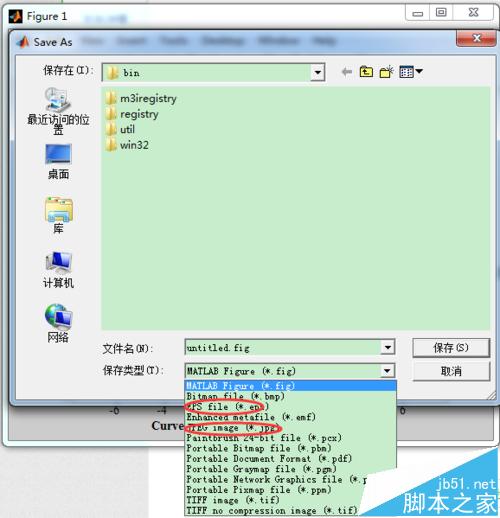

最簡單的方法，但是不靈活。選擇Figure文件的“File”菜單下面的“Save As...”。

在彈出的保存窗口中選擇具體的保存格式，eps或jpg。另外該方法可以寫成命令形式saveas(gcf,'1.eps')或saveas(gcf,'1.jpg')，方便在腳本文件中執行。

方法二：

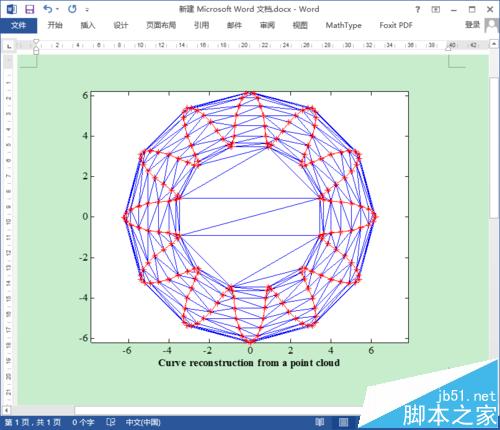

該方法只能導出jpg格式的文件，供word中使用。具體方法是點擊Figure窗口的“Edit”菜單，選擇“Copy Figure”即可把圖片導出到windows剪切板中?，F在打開一個新的word文件，“Ctrl+v”即可把剪切板中的圖片張貼到word中。

方法三：

采用“Export”對話框進行導出，這也是我比較常用的。因為通常Figure圖像邊界有空白，上面兩種方法需要手動設置figure坐標系的屬性才能讓圖片布滿整個窗口(當然也可以用腳本)，比較麻煩。而本方法中的“Export”對話框能很好的解決。當然它還有其他更強大的功能。

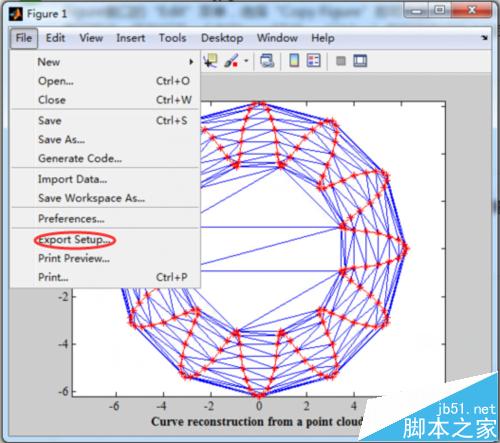

下面節掃具體的方法。首先Figure窗口"File"菜單，再點擊“Export Setup”菜單項。

彈出的Export Setup對話框中進行相應的配置，首先進行導出圖片大小的設置，包括長度單位，高和寬，這里一定記得點上“Expand axis to fill figure”以便導出的圖像不含空白邊框。

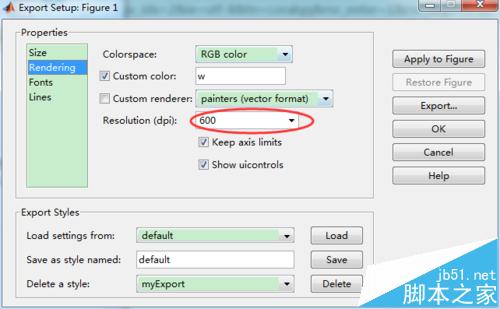

再下一個“Rendering“是圖片渲染設置。這里其他都可以不用管，主要是dpi需要設置，dpi越高圖像越清晰，對于論文工作者而言，很多期刊是要求600dpi以上，這就已經很清楚了。

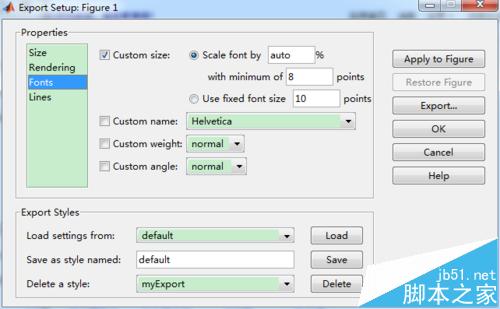

再下一個“Font“是字體設置?？梢园葱枰O置。

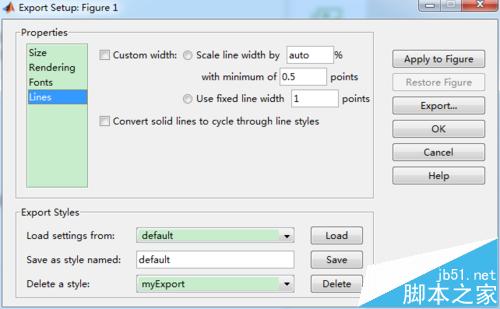

再下一個是對線條的初細進行設置。

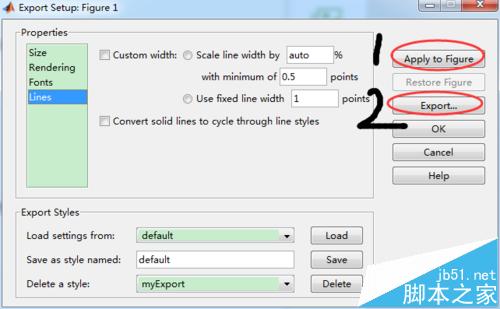

最后所有設置好后點擊右側的“aplly to figure”。然后再點export選擇要保存的路徑及圖片格式即可。

方法四：

最后一種方法是利用print命令，這個也是功能比較強大的函數?？梢栽贛atlab命令窗口輸入“help print”命令，打開幫助文件，了解其強大的功能。利用print 導出eps格式圖片命令是：print 2.eps -depsc2 -r600，其中-depsc2表示輸出eps圖像，-r600表示分辨率為600dpi。輸出jpg的圖片命令是：print 2.jpg -djpeg -r600。
