研究生朋友寫小論文經常會用到matlab，小論文中對圖片的處理要求往往很高，怎么把matlab中示波器波形圖導出，變成矢量圖后，波形圖再怎么放大也不會失真。

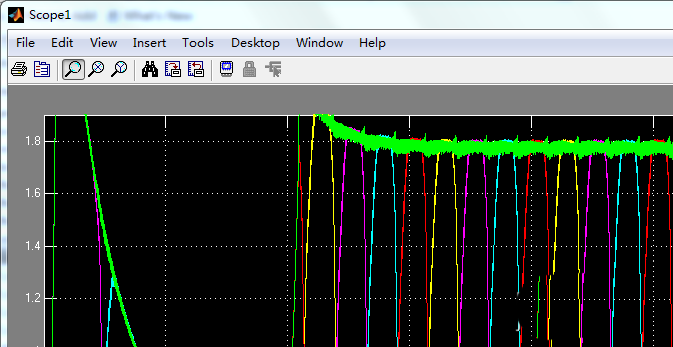

1、仿真完畢打開示波器，示波器背景是黑的，肯定不能直接導入word

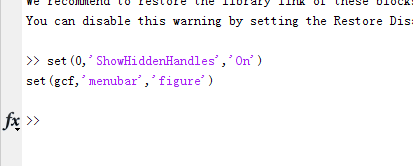

2、示波器界面中沒有對波形圖處理的選項，因為示波器的有些功能是隱藏的，在commond window輸入下面的指令

set(0,'ShowHiddenHandles','On')

set(gcf,'menubar','figure')

回車

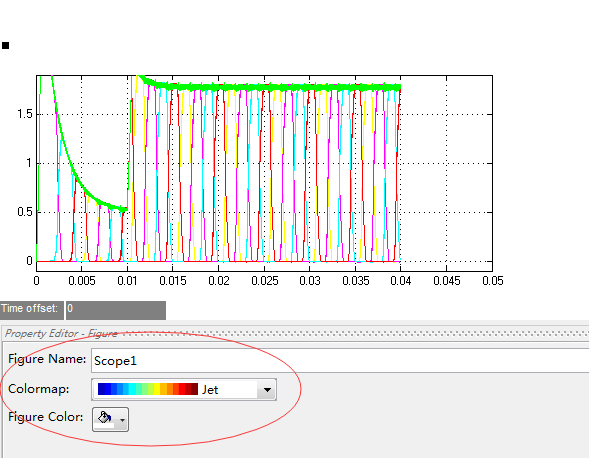

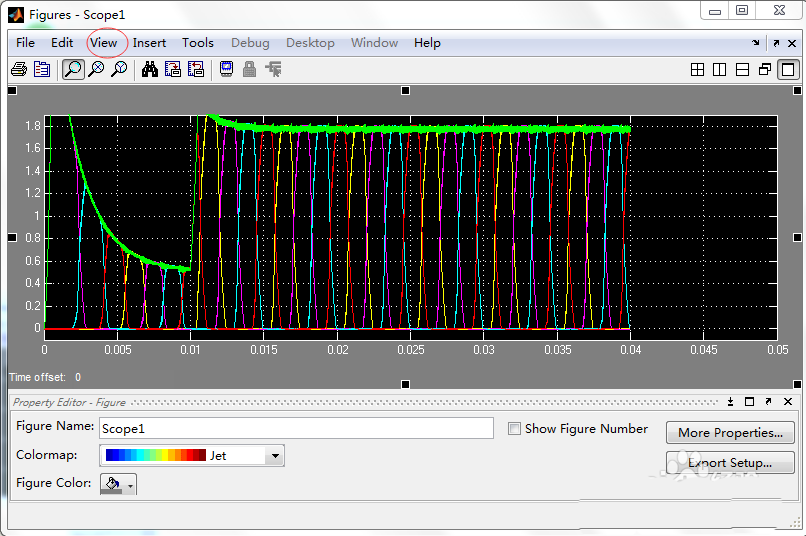

3、隱藏功能出現，多出了一行菜單欄，點擊VIEW->Property Editor,出現如圖編輯器

4、編輯器右下角可以編輯，背景顏色，波形圖大小，沒跟曲線的顏色等。

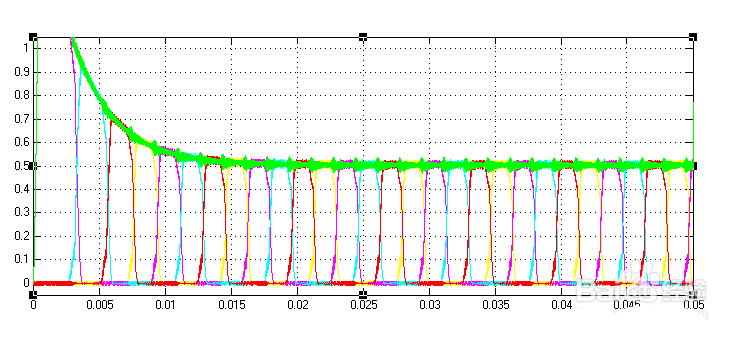

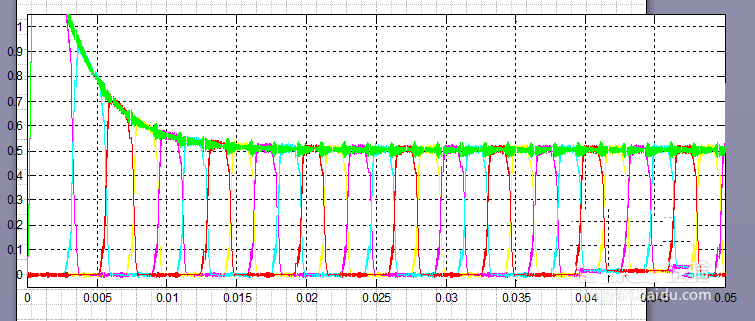

5、把示波形圖處背景處理成白色的，

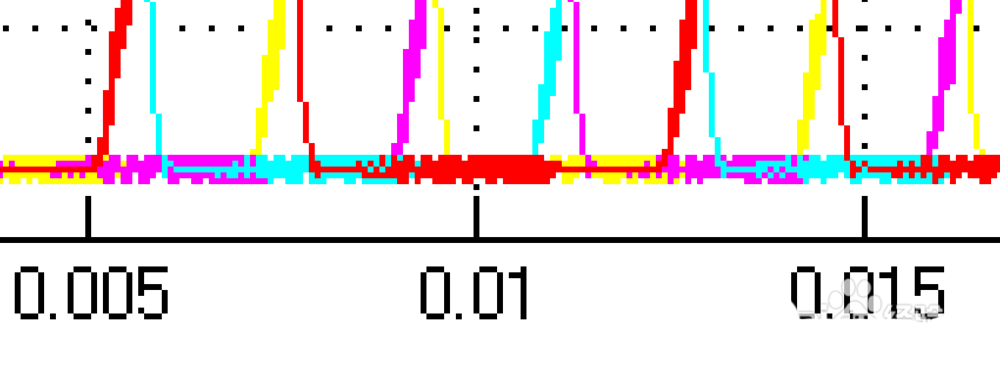

6、不過這次我們不是直接用截屏鍵截屏拷貝到畫圖工具，這樣做出來的圖方法后會失真

7、這次我們點擊示波器工具欄Edit->copy figure，波形圖就拷貝到了粘貼板

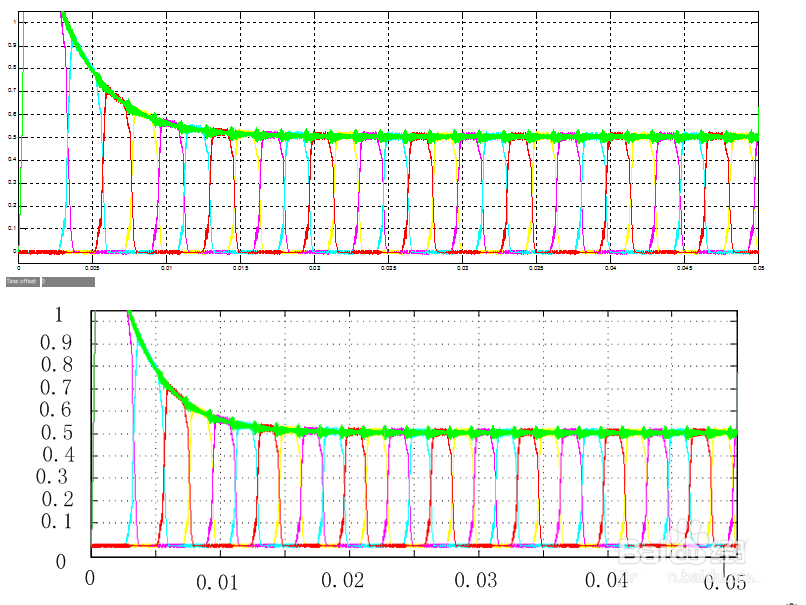

8、打開visio2007，將圖片復制進去，這時候圖片已經是矢量圖，但拷貝到word中坐標軸坐標太小了

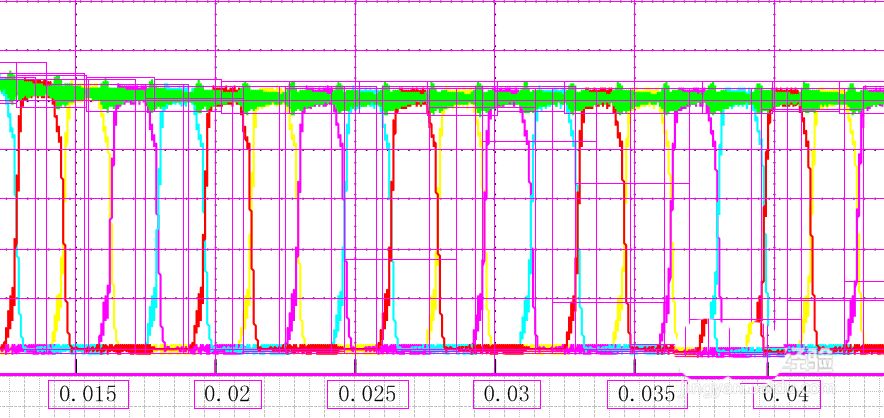

9、這里有個關鍵性步驟，右擊visio中的波形圖->形狀->組合，你會驚訝的發現，這個波形圖是可以取消組合的！是不是很神奇？

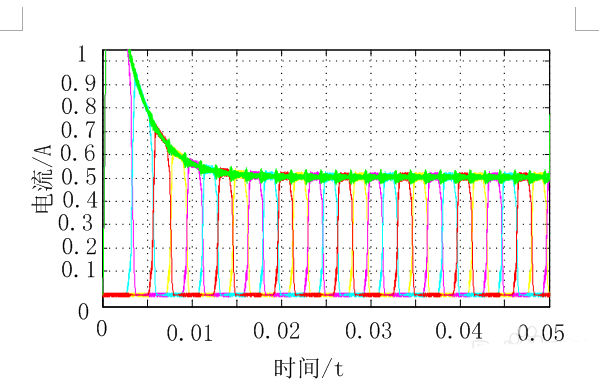

10、取消組合后，波形圖的每個部分都是可以拖動，單獨設置的，設置好坐標后的波形圖效果非常好，且不論你怎么放大都不失真

11、最后是在word中給波形橫軸和縱軸加上各自代表的物理量
