從上圖可看出，USB電源直接來自機箱的ATX電源輸出，只不過中間加了保險和用來濾高頻的磁珠。ATX電源的輸出，大家都知道，只要在4.75~5.25之間都算合格，畢竟臺式機成本在那里放著，這個電壓有這個精確值也就夠了，不過一般輸出電壓都會比5v高，我們實測一般在5.1~5.2V之間，為什么要提些這個，呵呵，因為后文還要用到；
再來看看筆記本的USB電壓供電

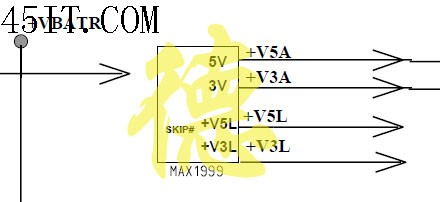

上圖中的USBVCC從哪里來呢？看下面

看見沒有，從MAX1999輸出的，這個芯片是兩路輸出的pwm DC-DC,最大輸出電流10A，好電源啊！好電源就是不一樣，其輸出精度為1.5%,換算成絕對值就是5V輸出在4.925~5.075之間波動，簡單一點，看成5V不變好了！當然好一點的筆記本不會省成本的，在USB前還有一個USB電源管理芯片，我們來看看這個芯片的參數：500mA minimum continuous load current per port;1.25A maximum short circuit current limit(取自MIC2526 datasheet)。
有了這個芯片以后，當電流超過她的臨界電流大約1秒以后（因為其工作原理就是靠溫升來感知的，速度當然不能和用專用的毫歐電阻和比較器電路的響應速度相比了），其內部的溫升會達到切斷臨界值而切斷外供電源，而現在很多新的大容易硬盤的啟動電流在臨界電流以上持續可不止1秒，這也是為什么有些老款的高檔的筆記本反而移動硬盤的帶動能力很一般的原因！(其實這也是為什么i.hub不選用這種USB電源管理芯片的很重要的原因之一)而且現在本本都那么便宜，絕大多數本本都不會有那個芯片，所以我們暫時也省了！
好了，臺式機和筆記本的供電都看了吧，這兩種基本上都算是直接從主電源處接出來的電源，要說USB口供電不足，實在是沒道理啊
