【前言】

對于本本來說，無線上網幾乎可以是一個永恒的話題，而在51NB，折騰本本也是一份永遠耍不完的樂趣，如今，在3G離我們前所未有接近的2009年，在WWAN悄然成為壇子里一大熱門話題的今天，在被總多大版小版的“荼毒”之下，自己也不禁開始手癢起來了，想要折騰一下WWAN了，說是折騰，是因為自己本身已經擁有兩塊EDGE無線PCMCIA網卡，而且也有一個USB口的TD Modem，甚至還有讓不少兄弟羨慕的無限卡，真的要說“需求”的話，其實是不必再如此大費周章的了，不過，本著51NB的折騰精神，特別是自己這個老家伙也已經有數個春秋未向51NB貢獻什么撰文的情況下......嘿嘿，總之啊，在為自己找了足夠多的理由之后，瞞著我家MM，好戲正式開場了~~

對于現階段的WWAN來說，TD內置網卡才剛完成項目招定標，EVDO和WCDMA也尚在內部測試階段，暫時不外乎2就個選擇，一是上基于GSM的EDGE網絡，一是上CDMA網絡，前面說過，我已經有兩塊EDGE網卡了，再上EDGE的WWAN似乎真的有點“重復投資”的意味，而且，事實上現階段的MC8781、MC8775、MC8765、MC8755這些基于GSM網絡的EDGE網卡在商家互相炒作之下，價格實在有點偏高，加上千金難求的無限卡，這樣的文章寫出來也沒多大意思，反倒是由于國內CDMA網絡的特殊性，MC5725、MC5720這些CDMA網絡的WWAN卡價格卻一再觸底，像我這次淘得的MC5720，就是在本壇J26手上以70塊包郵的價格購得，性價比相對EDGE的WWAN動輒幾百來說要高得多了，況且自己對CDMA網絡也確實缺乏認識，趁著這回3G的東風，不妨為自己好好惡補一下，于是就決定這次以CDMA網絡為目標入手了~

這次需要改造的本本是我的簽名機T60P，由于是國行行貨的緣故，相對別的壇友而言，對WWAN的支持性是更弱的，不但沒有帶3G小耳朵、沒帶預留的天線和SIM卡槽，甚至連WWAN卡位的螺絲也空缺著（笑），當然，這種條件非常適合折騰，也非常符合自己的虛榮感，怎么說，再加上WWAN，這臺機子就真的是T60P 14寸機型中的頂配了，哈~~不過啊，我還真要奇怪一下，雖然壇子中已經成功上WWAN的兄弟不少，真的要找起相關文章的時候，卻發現還是非常匱乏的，不但如何挑選加裝3G天線完全沒什么指引，連完整破解MC5720撥號上網的文章都鳳毛麟角的，害我為此準備了好一段時間，嗯，看來我更有必要寫一篇提供一條龍服務的撰文咯~~為了自己也為了51NB~！

不得不提一下，對于沒帶SIM插槽的本本，選擇CDMA還有另外一個優勢，就是不需要再增購SIM卡槽，因為國外根本沒有“機卡分離”這個概念，所有CDMA模塊都是通過軟件寫號的，不再需要SIM插槽（雖然這也為后面的破解工作帶來不少麻煩），但就這個幾乎毫無技術含量的卡槽，淘寶上幾乎是獨市經營，居然售價150，還不是原裝正貨，實在太不符合經濟原則了，所以，一于否了它吧~呵呵~

好了，廢話再說就唐僧了，我們還是立刻進入正題吧~！

【第一章】：挑選和加裝3G紅藍天線

首先需要說明的是，其實3G天線原本是由兩根紅藍天線組成的，一根是我們所熟知的，俗稱“小耳朵”的紅色WWAN天線，在說明書上的正式名稱是“無線廣域網天線（主）”，一般對應WWAN卡上的“MAIN”接口；而另外一根，則是稱為“無線廣域網天線（輔）”的藍色WWAN輔天線，一般對應WWAN卡上的“AUX”接口。據資料，“MAIN”通常比“AUX”接口的天線功率要高2-4個dBm，我這里借用laowei兄弟的圖片讓大家更形象的認識一下這兩根天線：（原帖地址：http://www.51nb.com/forum/thread-795873-1-1.html）

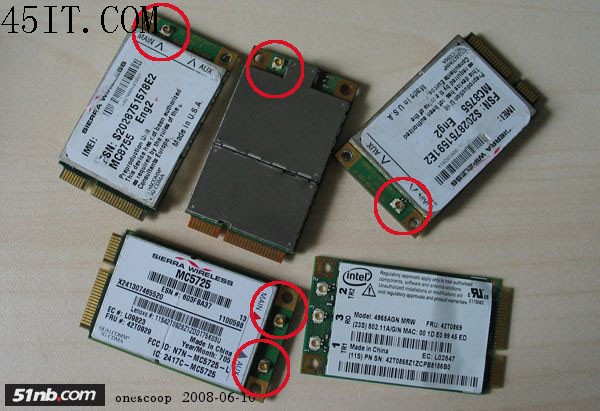

有的兄弟會奇怪了，為什么自己的本本里只有俗稱小耳朵的紅色WWAN天線，而缺少另外一根呢？這是因為，在基于GSM網絡的EDGE WWAN網卡中，像Sierra Wireless公司的MC8775、MC8765、MC8755等WWAN網卡，其對應TP本本的型號都只需要“MAIN”一個接口就可以正常工作了，也就是說，對于他們來說，另一根藍色WWAN天線完全是多余的（見下圖上方三塊卡，引自onescoop版，原文鏈接：http://www.51nb.com/forum/thread-686298-1-1.html），于是，在基于避免對顧客造成誤導和降低成本（真不厚道）的多重作用下，有的本本里就只有俗稱小耳朵的紅色WWAN天線了。

我們再來看看MC5725、MC5720這些基于CDMA網絡的WWAN卡（上圖下左），大家可以看到上面是同時具有“MAIN”和“AUX”兩個天線接口的，我們先不討論這個設計到底是怎么一回事，至少，如果基于CDMA的WWAN卡如果沒有同時接上兩條天線的話，其信號必然會有所損失。和MC8755這些可以借用WiFi第三根天線不同，這就要求在情況允許下，我們盡可能應為本本增加足夠的廣域天線。

通過一段時間的查詢，我了解到現在國內市場上最為流行的，是FRU為93P4373的14寸T60機型用的小耳朵紅色WWAN天線，價格大概在50~60 RMB之間，藍色WWAN輔天線極為難求，估計是市場需求不足引起的，但由于藍色WWAN天線并不像紅線一樣外露，在這種情況下，實際我們可以DIY解決。

通過在ACS、IT等國外網站上所獲取的信息，以下FRU也同樣適用于T60/T60P，包括39T9646、42W2670、91P6988、91P6989、91P7028、91P7029、93P4307、93P4387，42W2670等（有誤請務必指出），注意，以上FRU并非都是紅藍套線裝的，它們在國外TP客服網站上，不同FRU的報價也參差不起，最低20多起，高的可以賣到120多......美圓！...而且好像還不大送中國的樣子（汗），所以Cafes我沒選擇在國外網購，呵呵，當然，還有一個原因是國外網購需要大量溝通和驗證所帶來的麻煩，因為，15寸機型和14寸機型所使用的天線長度是不同的，這點各位也務必留意，在購買時可要查清楚問清楚，現在市場上暫時以14寸機型的天線居多，15寸庫存還是相對較少的，另外還存在部分仿造的天線（畢竟不是什么高技術含量的東西），各位不妨多留個心眼，不過相信在信號強度上，區別是不會非常大的，這畢竟是基于原裝情結的一個善意提醒（笑）。

關于改造成本，這次Cafes用的天線是購自淘寶的，鏈接就不上了，各位可用“3G天線”作為關鍵字搜索會有很多結果（比較郁悶，之前用過很多字眼，譬如WWAN或者廣域什么的，就沒想過用3G天線，耗了不少時間），價格為50元（以下凡涉及價格均不含郵費及一切運費成本），比起150元的SIM卡槽的價格而言，還是蠻相宜的，當然，這種東西，是免不了要讓賣家賺一筆的，大家就不要太過計較了，另外，加上DIY藍色WWAN天線用的黃膜天線10元，MC5720 WWAN裸卡70元，改造總費用也就130元左右而已，不貴，至于CDMA卡的費用就暫時不公布了，這東西是見仁見智，呵呵，看你要什么卡了咯。

嘿嘿，為了這次改造，寄來了一大堆東西，拆剩的包裝材料也“堆積如山”了，留神一看，居然半數以上是申通垃圾的，汗，有圖為證哦~~

好了，準備完畢，那我們就開始吧~
