ThinkPad E40 筆記本詳細拆機方法(圖文教程)

2020-07-11 14:50:36
字體：大 中 小
來源：轉載
供稿：網友
這次拆機主要目的是將掌托下面的BIOS電池取出來，因此需要詳細的將掌托等部件都拆解下來，E40的一些主要筆記本部件都設計在了后蓋下面，比如處理器以及風扇以及內存硬盤等，都設計在后蓋的下面，如下圖2中的拆卸方法

我們先來一張E40的整機照片

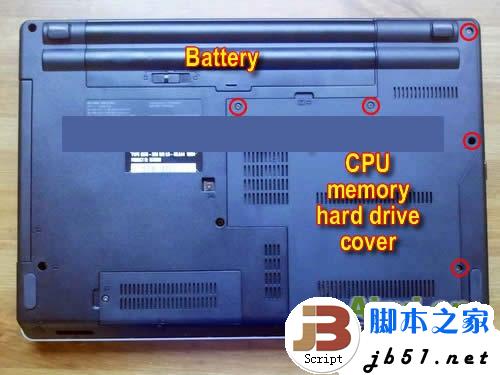

將E40的電池以及電源都拔掉，然后將下面畫紅圈位置的螺絲全部擰開一共是五顆螺絲

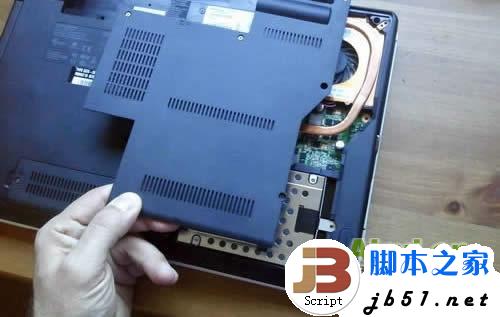

E40筆記本后蓋已經被打開

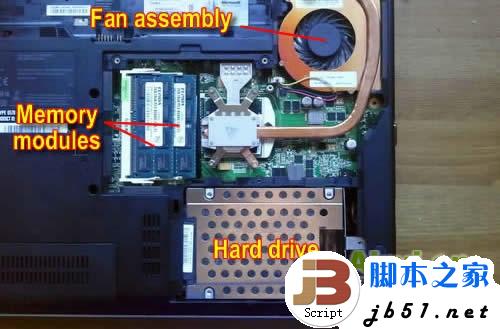

從這里我們可以看到內存是采用了重疊的設計，風扇設計在右上角而硬盤設計在右下角，基本上需要升級以及清理灰塵一步到位了

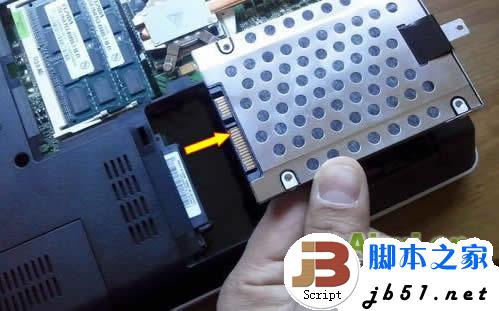

我們將固定硬盤的螺絲擰開，抽出硬盤即可，硬盤外面有一個金屬保護架子

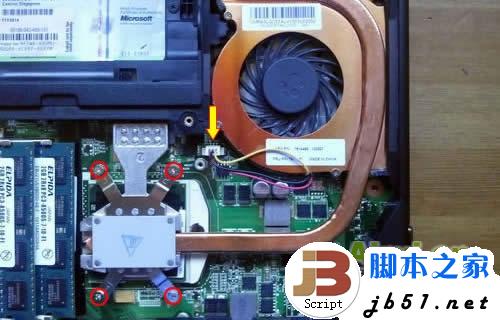

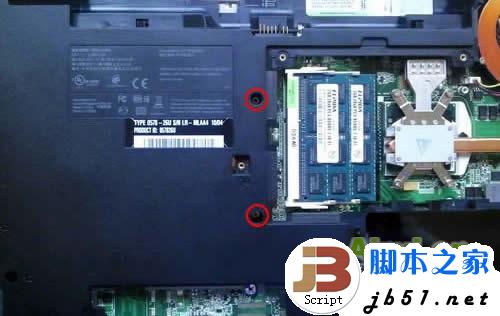

如果你想拆E40筆記本風扇的話，下面將處理器上固定的幾個螺絲擰開，以及風扇的電源線拔掉即能拆卸下風扇了

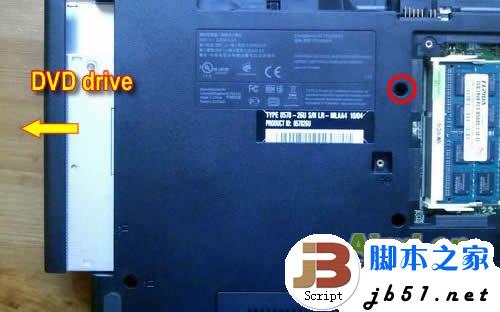

光驅位置有一個螺絲固定，也就是序列號的上面位置，我們也特別標注了，然后抽出光驅就可以了

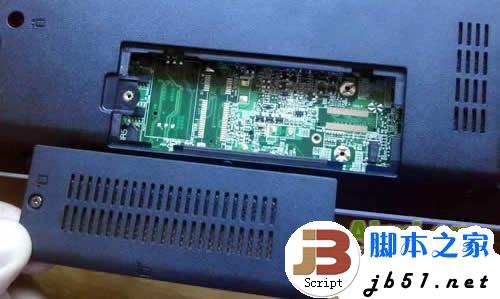

在最下面還有一個升級后蓋，我們拆開后很遺憾的看到這個是用來擴展PCI插槽的，可能是3G模塊可能是其他部件，不過為了節省成本顯然這里連插槽都省略了

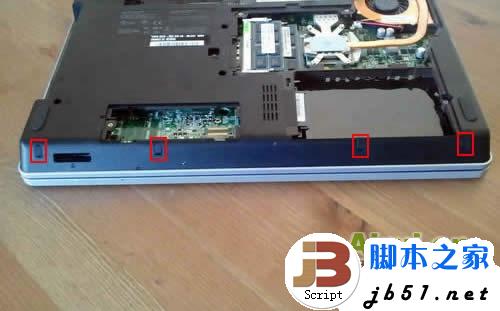

繼續我們在背面位置看到掌托下面的幾個螺絲(這里的位置類似于T4系列筆記本中掌托的固定螺絲一共4顆)

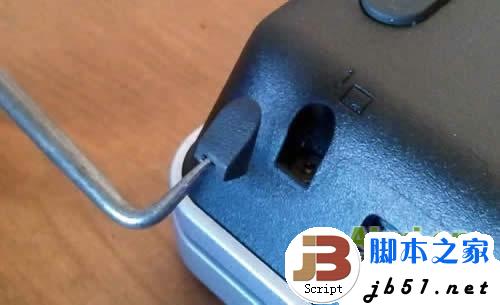

同樣這些螺絲上面都為了美化而貼的橡膠，我們是用工具或者手指甲將他們慢慢的都弄下來

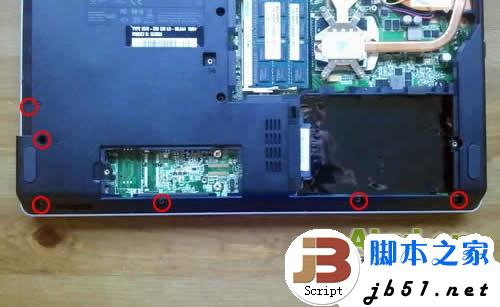

連同左邊的螺絲一共6個了

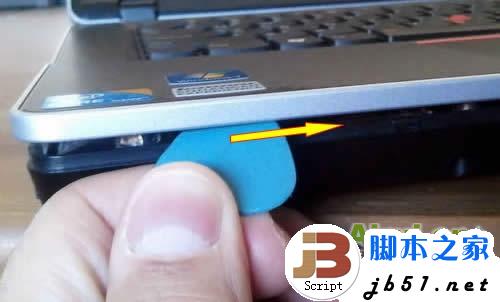

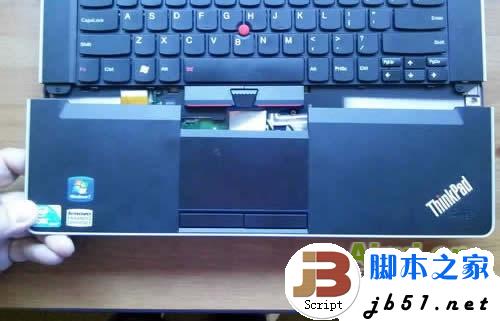

下面我們使用一個塑料片將掌托位置從左邊開始劃開，注意這里有很多卡口設計的

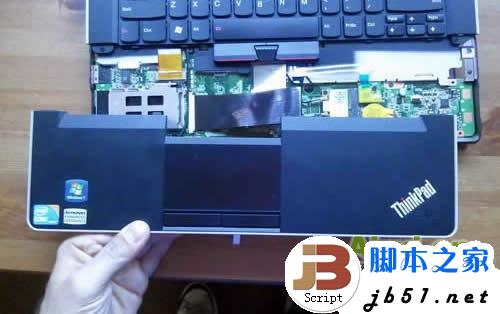

就這樣我們將E40筆記本掌托拆機下來了，不過還沒結束因為掌托下面還有排線需要我們拔掉

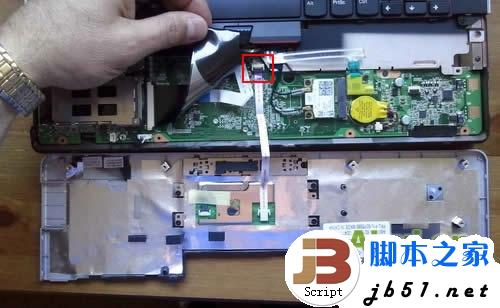

將掌托翻過來就能看到這些排線了

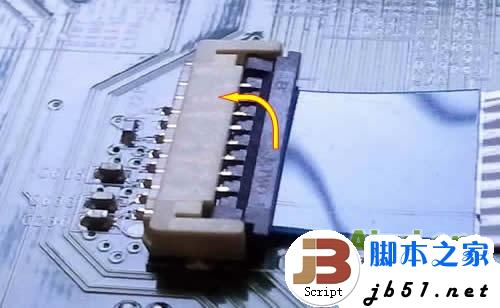

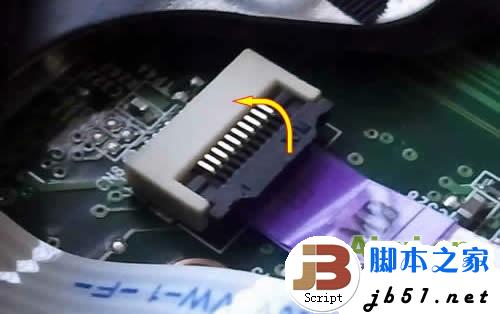

按照箭頭方向將鎖扣打開，排線就取出來了

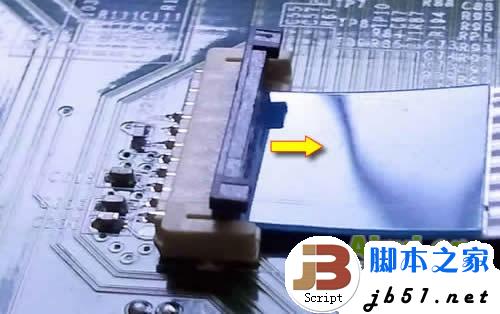

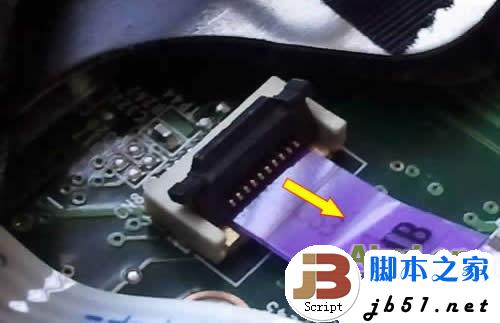

OK，就是這樣的

E40掌托被順利拿出來

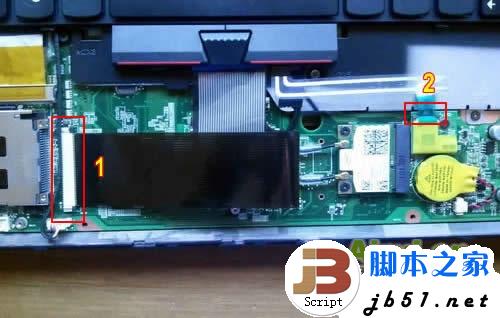

這里2個螺絲也需要擰開

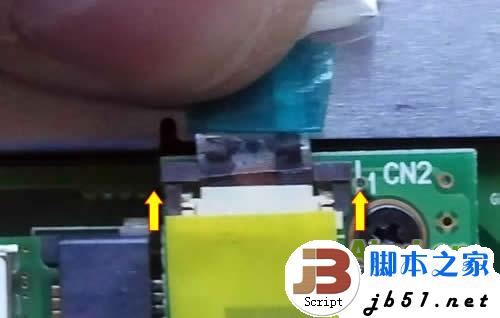

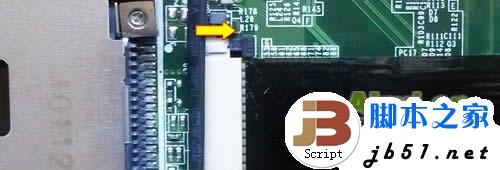

這里的排線注意也是有鎖扣的

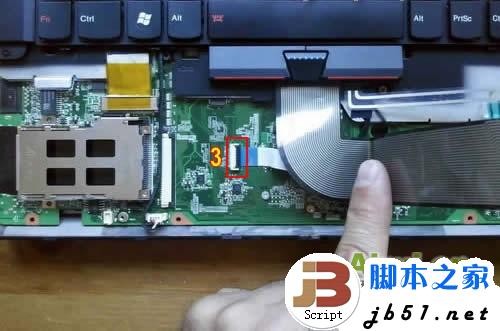

就是這樣將這里的數據排線鎖扣打開


這里也是一樣


來張排線接口的特寫

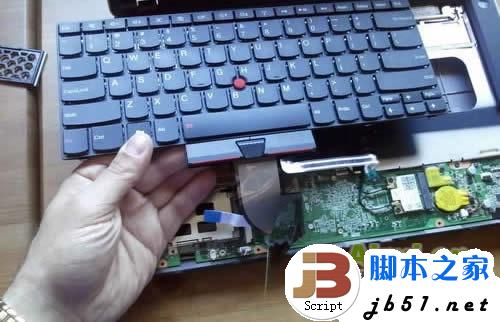

鍵盤已經被我們取出來了，注意后面的排線都事先全部拆卸掉了

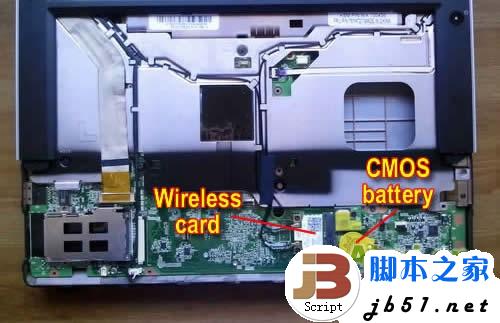

到雷這里我們基本上可以將筆記本的BIOS電池拆卸更換了。

以上就是thinkpad E40筆記本拆解詳細過
