蘋果新發布本本MacBook Pro Retina版本拆機詳細過程（大量組圖）

2020-07-11 14:50:21

字體：大中小

來源：轉載

供稿：網友

　　北京時間12日凌晨1點的蘋果WWDC大會，蘋果發布了iOS6、Mac等多款產品，其中，硬件里面，讓人印象最深刻，也最關注的，當屬15英寸的MacBook Pro 配備Retina顯示屏版本機型。從定位來說，該機取代了本應該存在的17英寸MacBook Pro（推斷17英寸MBP已被取消），采用15英寸分辨率高達2880x1800的Retina顯示屏，新i7四核處理器以及NVIDIA GeForce GT 650M with 1GB GDDR5獨立顯卡，全固態硬盤，厚度卻僅為18mm，重量2.02Kg，非常輕薄。可以說，新的Retina版MacBook Pro將筆記本工業設計提升到了全新的高度，筆者也在第一時間于ifixit網站找到了該機的全套清晰拆解照片，分享給大家。注：以下圖片均來自ifixit網站。

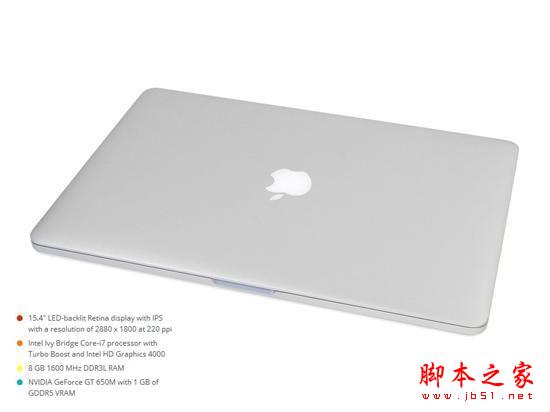

　　新MacBook Pro Retina版本采用15.4英寸IPS屏幕，具備廣視角、廣色域等特性，分辨率高達2880x1800，即原有15.4英寸MBP的四倍！硬件方面，該機采用i7四核處理器，含HD 4000核芯顯卡，配備8GB內存以及NVIDIA GeForce GT 650M獨立顯卡。

　　左側接口方面，圖中從左至右依次為MagSafe 2電源磁性接頭、兩個Thunderbolt雷電接口、1個USB3.0以及3.5mm耳機插孔。

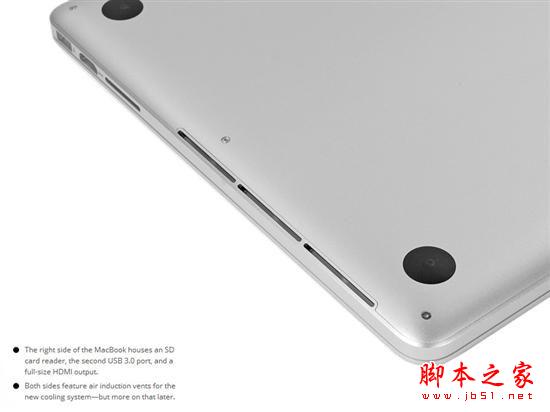

　　機身右側，圖中從左至右依次為1個USB3.0、1個HDMI高清輸出、SDXC讀卡器。此外，筆記本使用了全新散熱方式，散熱進氣窗在側面下方邊緣。

　　MacBook Pro Retina版在屏幕下方并沒有預留“MacBook Pro”的字樣。

　　將筆記本翻過來，機身底部印有該機型號編碼：A1398。

　　讓我們近距離看看這個Retina視網膜屏幕，220ppi到底有多精細？

菜單欄的蘋果標識。

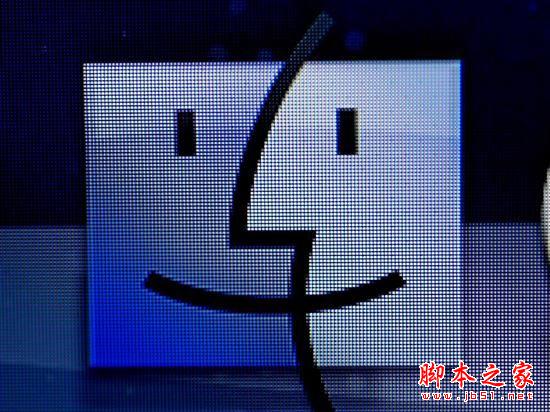

　　像素大幅提升的Finder圖標，如此高的像素密度簡直是不可思議！

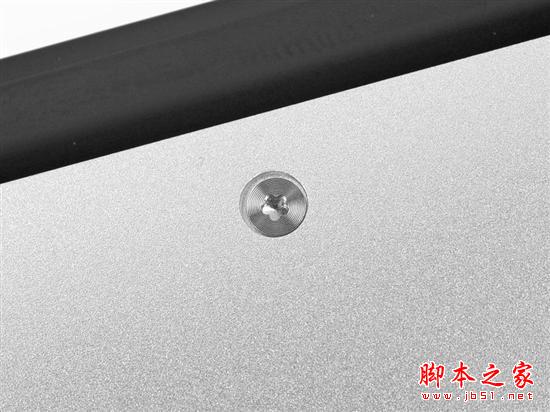

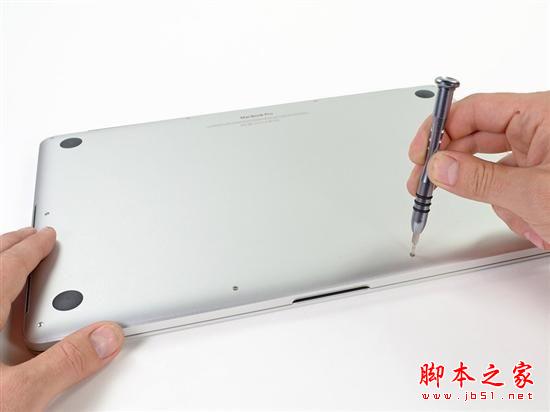

　　新的蘋果MacBook Pro Retina版使用了蘋果獨有的Pentalobe螺絲。

Pentalobe螺絲一共十顆。

筆記本底蓋被打開！

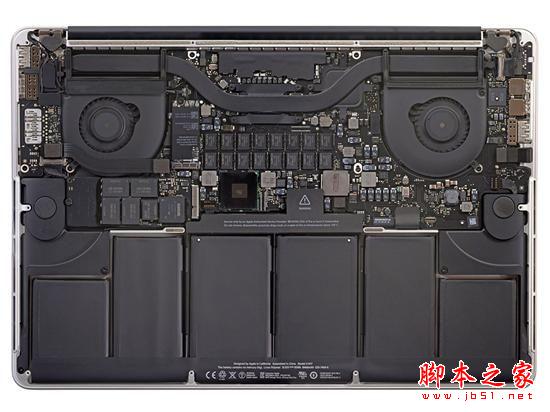

　　蘋果MacBook Pro Retina版內部總覽，布局非常干凈整潔！

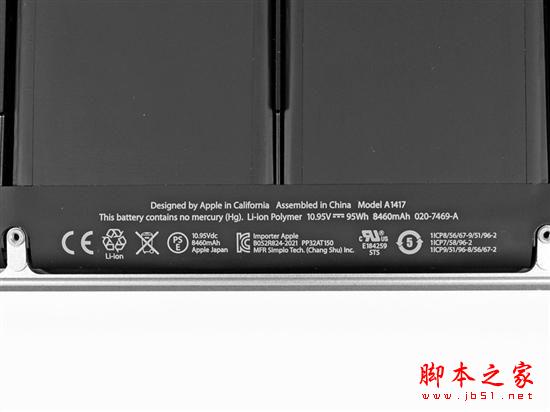

　　美國設計，中國組裝的鋰聚合物電池，不含汞，電量高達95Wh，遠高于當前任何15英寸筆記本?。ó斍爸髁?5英寸筆記本電量在54Wh左右）

　　電池寫有明確標語警告：如對電池進行更改，請到授權蘋果服務站。如果處理不當，可能引起灼熱、燃燒。請不要拆卸、拆解、穿刺、跌落、擠壓、暴露于火中或高于100攝氏度的環境下。

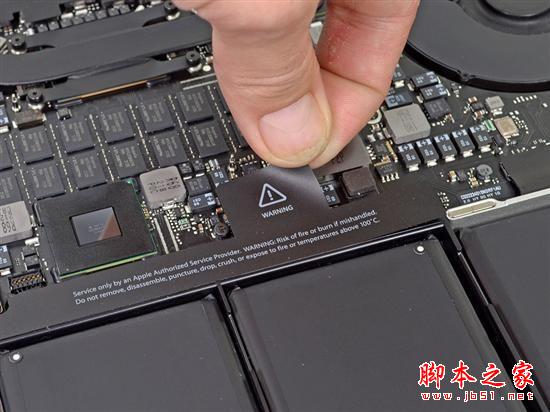

開始拆解前，先斷開電池。

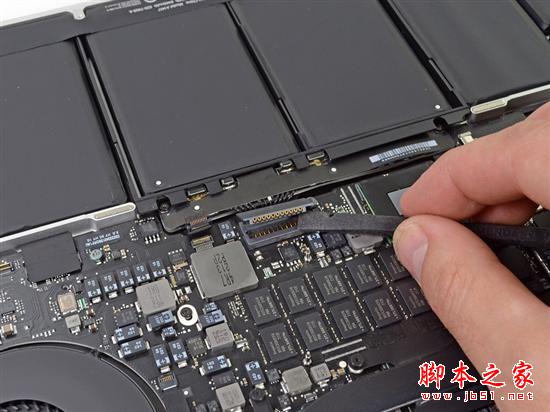

斷開電池的電源接口排線。

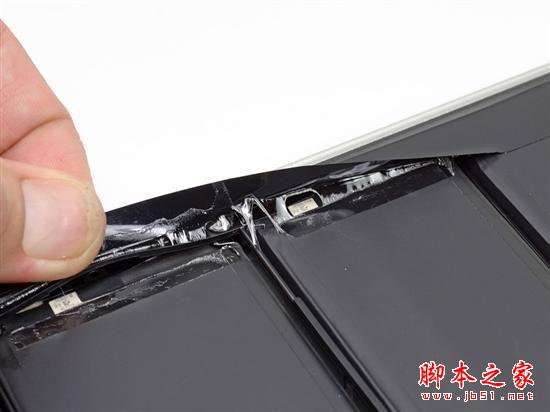

　　與之前機器不同，新的MacBook Pro Retina筆記本的電池不再由螺絲固定，但是，蘋果卻使用了另一樣讓我們頭疼的固定介質！

　　沒錯！它就是膠水！讓我們把電池放一放，先拆其它組件！

　　我們從SSD開始拆起。新的MacBook Pro使用了三星提供的SSD固態硬盤。

　　紅色：三星自家的固態硬盤主控，型號為S4LJ204X01，基于Cortex-A9架構，三核，支持SATA 6Gbps接口，Trim、NCQ等功能；黃色：緩存芯片，型號為201 K4T263140F；橙色：閃存顆粒，編號213 K9UHGY8U7A，單顆容量64GB，規格與三星830系列固態硬盤相當。

　　硬盤背面也有四顆編號213 K9UHGY8U7A的閃存芯片，共計8顆，總共容量512GB。固態硬盤被用于MacBook Pro還是頭一次。

　　新MacBook Pro Retina版的無線芯片，同樣中國組裝。

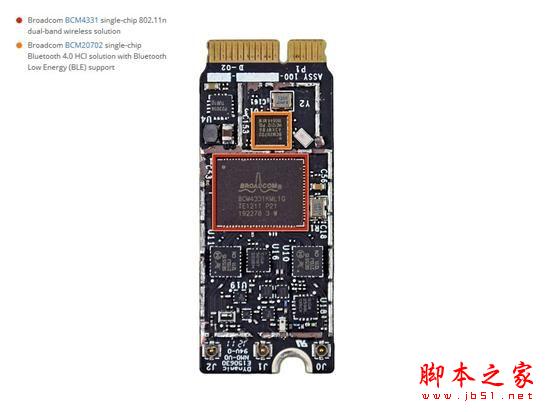

　　無線網卡上面橙色芯片型號為Broadcom BCM20702單芯片，負責藍牙4.0，支持BLE低功耗技術；下面的紅色芯片型號為Broadcom BCM4331，提供雙頻802.11n無線連接功能。

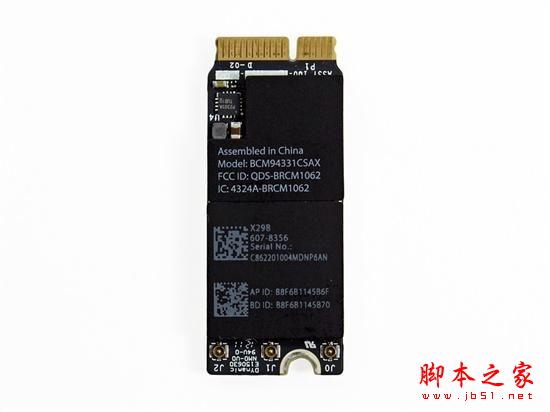

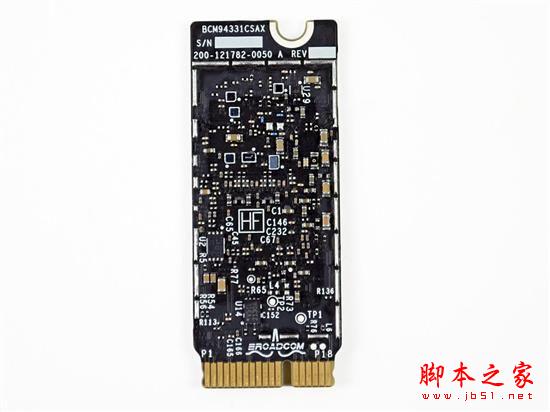

無線網卡背面。

移除壓在散熱風扇上面的天線。

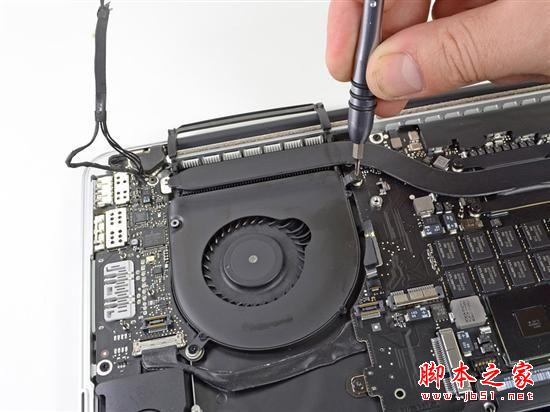

擰開幾顆螺絲釘…

　　成功拆下蘋果首創的非對稱渦輪風扇。仔細看扇葉排布，其間隙并非均勻，這樣做的好處是可以分散風扇運行時的噪音，使筆記本保持安靜。

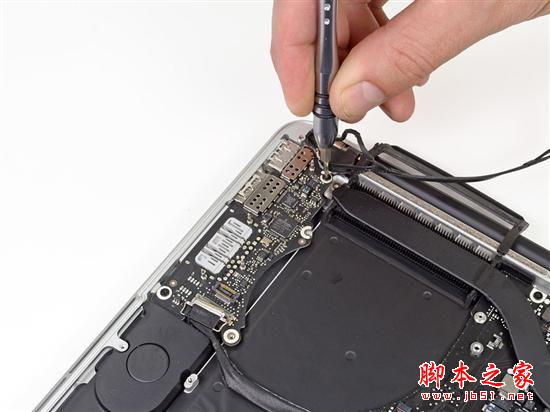

下面開始拆筆記本的I/O接口電路板。

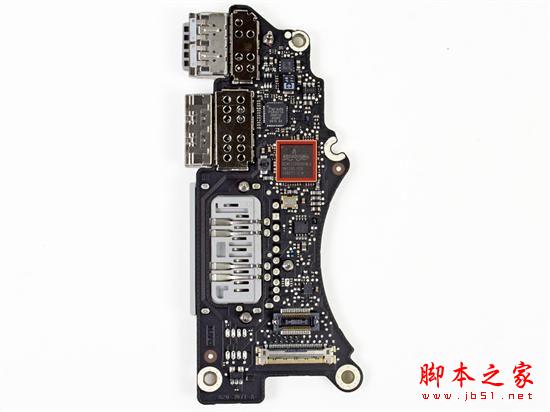

　　I/O電路板非常小，提供兩個USB3.0接口和一個SDXC讀卡器，蘋果非常人性化的將兩個USB設置于機身兩側，讀卡器控制器型號為Broadcom BCM57100。

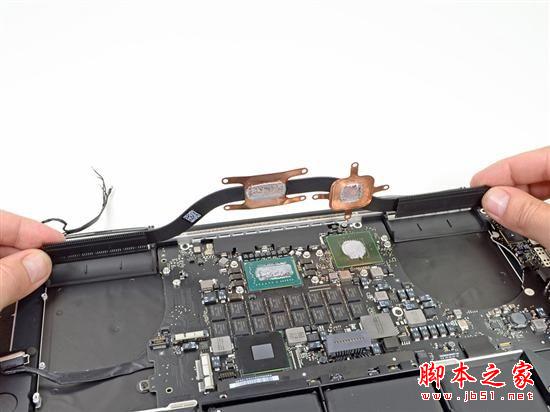

移除筆記本核心上的熱管…

　　新的MacBook Pro Retina筆記本使用一根熱管串聯處理器與顯卡，并在熱管兩端都留有風扇以及散熱鰭片，因此熱量向兩側傳遞，冷空氣由機身兩側底部進入，分別直接流向風扇，帶走熱量并由機身后側傳出，這樣的散熱方式還是非常巧妙而高效的。

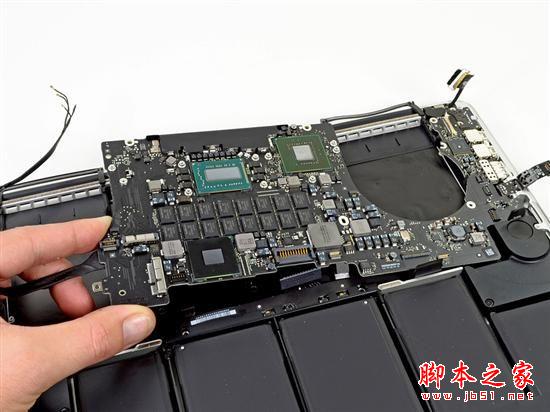

取下筆記本的主板。

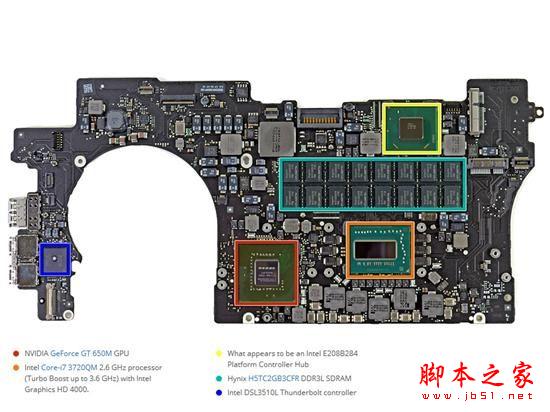

　　藍色：Intel DSL3510L Thunderbolt（雷電接口）控制器紅色：NVIDIA GeForce GT 650M顯卡橙色：Intel 酷睿i7-3720QM四核處理器（2.6GHz~3.6GHz）綠色：海力士H5TC2G83CFR DDR3L內存芯片黃色：Intel E208B284平臺控制器

　　黃色：德州電器Stellaris LM4FS1AH微控制器紅色：海力士H5TC2GB3CFR DDR3L內存藍色：Maxim MAX15119芯片綠色：R4F2113芯片橙色：海力士H5G02H24AFR顯存顆粒紫色：Cypress半導體公司的 CY8C24794-24L

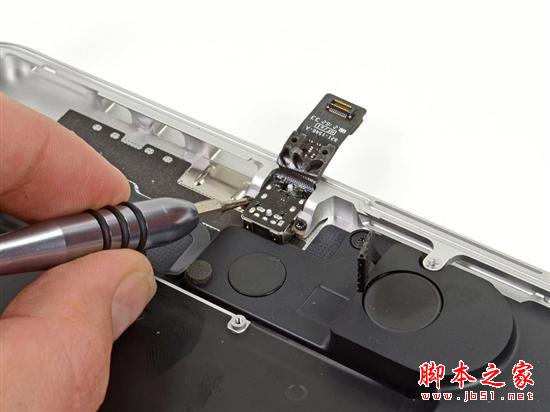

拆解MacBook Pro Retina的3.5mm耳機接口。

拆下來的耳機接口。

　　新款MacBook Pro Retina的揚聲器（右），據蘋果介紹，新款筆記本的音質比以前產品更為優秀！

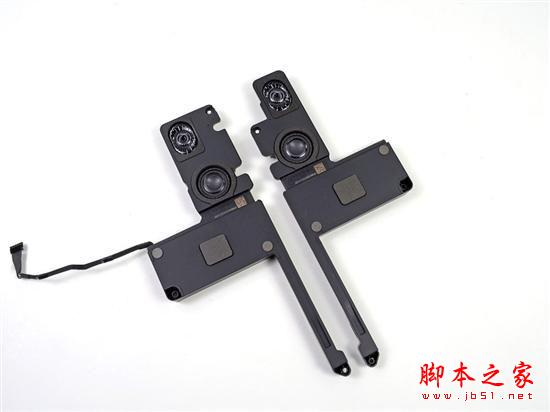

拆下來的揚聲器。

　　雙定向式麥克風在左邊揚聲器排線上，麥克風采用自適應式波束型算法，減少背景噪音并優化音質，讓您在FaceTime通話中享有絕佳的聲音表現。

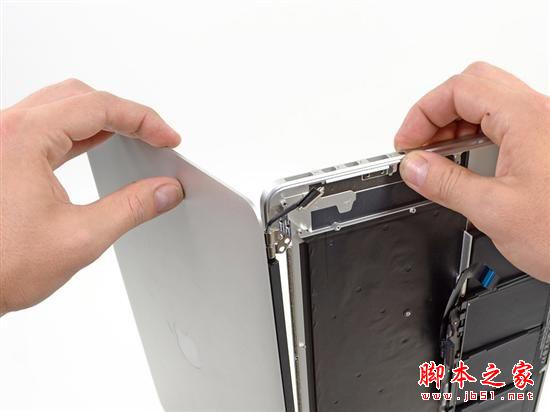

　　拆解蘋果MacBook Pro Retina的屏幕部分。除了超高分辨率的IPS面板，屏幕還整合了720p FaceTime HD攝像頭、Wi-Fi天線以及藍牙天線。

拆下來的屏幕。

　　新款MacBook Pro的電池采用膠水固定，拆不下來！

　　此外，觸控板也在電池下面，強行拆卸可能會對觸控板線路造成損壞。

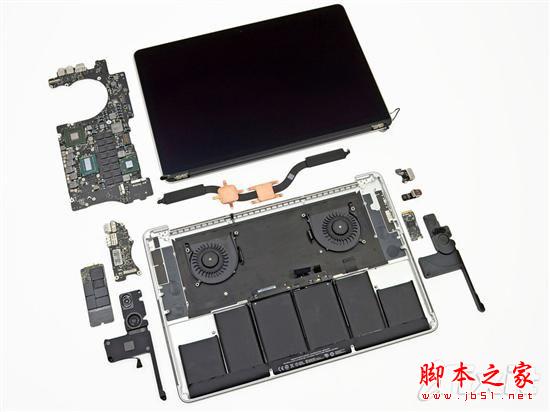

　　新款蘋果MacBook Pro Retina版本的全部組件。維修難度非常高；采用獨有的Pentalobe螺絲，防止用戶自己拆機；內存固化在主板上面，不可升級，只能定制，最高16GB； SSD形狀詭異，可更換，但仍升級困難；電池無法拆卸；屏幕表面沒有玻璃保護，整合度過高，任何屏幕內部組件損壞，都需要更換整個屏幕。
