筆記本電池結構是什么樣子的內部拆解(圖)

2020-07-11 14:48:36

字體：大中小

來源：轉載

供稿：網友

筆記本電池結構是什么樣子的，我想了解一下筆記本電池的內部結構，自己拆開筆記本電池是否有危險，是否有有毒或者腐蝕性質的外學物品泄漏的可能性？
電池里面都有具有氧化性質的化學物質，但是筆記本電池外殼里面裝的的電池芯，電池芯里面密封的是化學物質，只要拆卸的時候不損壞電池芯就不會有外學物質外泄。

筆記本電池可以分為3個部分：殼、電芯組和保護板

一般來說，筆記本電池可以分為3個部分：殼、電芯組和保護板。

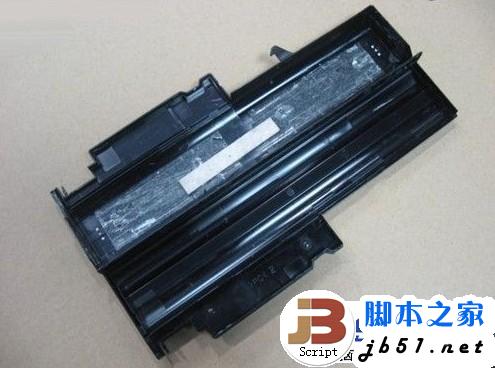

筆記本電池外殼殼，也就是筆記本電池的外殼。按照粘合方式的不同，可以分為：卡扣型、超聲波粘合型和膠水粘合型。

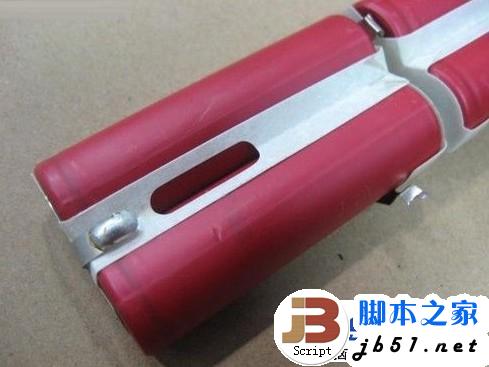

筆記本電池的電芯組

電芯組，也就是把電芯通過并聯、串聯的方式組合到一起。按照并聯、串聯組合方式的不同，可以分為：2并3串(最常見)、2并4串、2并2串、3并3串和3并4串(比較少見)。
注：2并3串就是指，先把2個電芯并聯到一起，再把3組像這樣并聯到一起的電芯串聯起來。2并3串總共6個電芯，也就是我們通常說的6芯鋰電池。

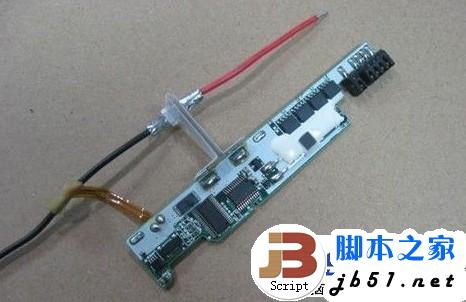

筆記本電池保護板

筆記本電池保護板，也就是一塊基于SMB1.1協議的電路板，具有電量管理功能和充放電管理功能。
保護板，是一塊基于SMB1.1協議的電路板，上面有3個芯片，分別為：電池計量管理芯片、充放電管理芯片和串行EEPROM存儲芯片。

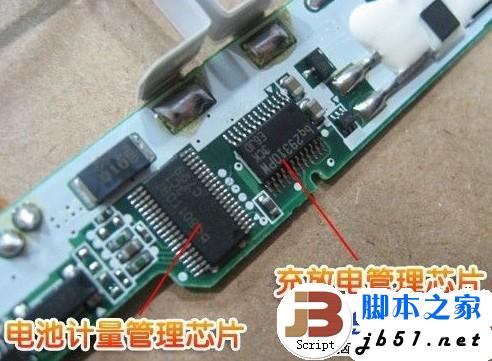

保護板正面設有筆記本電池計量管理芯片和充放電管理芯片

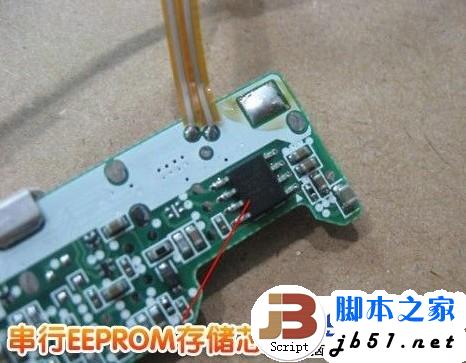

筆記本電池保護板背面設有串行EEPROM存儲芯片

對筆記本電池保護板解密和解鎖是兩個不同的工作。簡單來說，只有先解密才能進入電池管理系統，只有對電池管理系統解鎖才能更改電池各項參數和使用信息。如果只換電芯、不解鎖，則無法達到令人滿意的效果(比如：電池只能充到最后一次記錄下來的滿充容量、電池管理信息會顯示維修之前使用過的次數)。
