前不久蘋果發布了新一代MacBook Air筆記本。新品在外觀上沒有明顯變化，配置升級至Haswell，并采用了HD 5000核芯顯卡，提升明顯。此外，Air還采用了全新的固態硬盤，讀寫速度翻倍，內置的802.11ac協議無線網卡也能讓它在網絡表現上更加出色。

繼之前的新MacBook Air 13英寸機型拆解之后，今天為大家奉上11英寸款的拆解。機器好不好，做工是否優秀，升級空間如何，您看了拆解自然知曉。



新款MacBook Air的外觀基本沒變，而要說11英寸與13英寸的區別，11寸更小，屏幕分辨率降低到1366×768，并且沒有讀卡器。

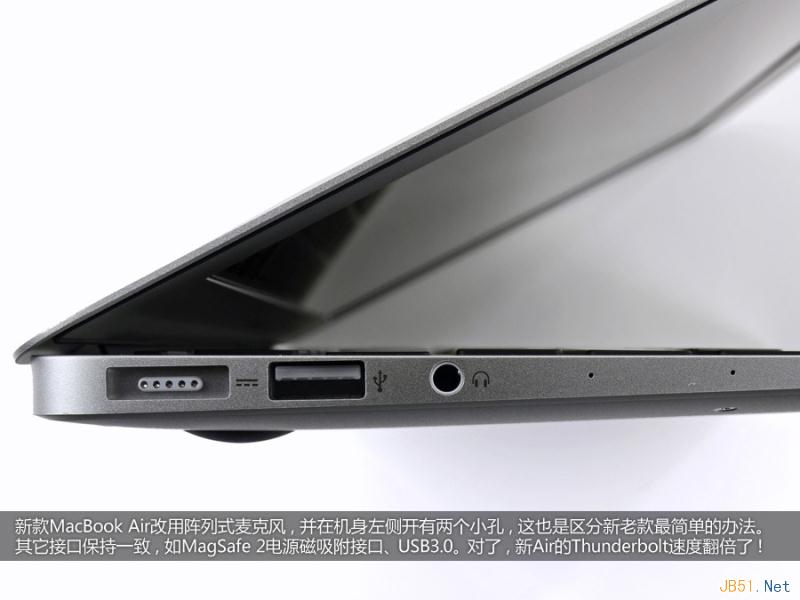

新款MacBook Air改用陣列式麥克風，并在機身左側開有兩個小孔，這也是區分新老款最簡單的辦法。接口方面則基本保持一致，如MagSafe2電源磁吸附接口、USB3.0。對了，新Air的Thunderbolt速度翻倍了！

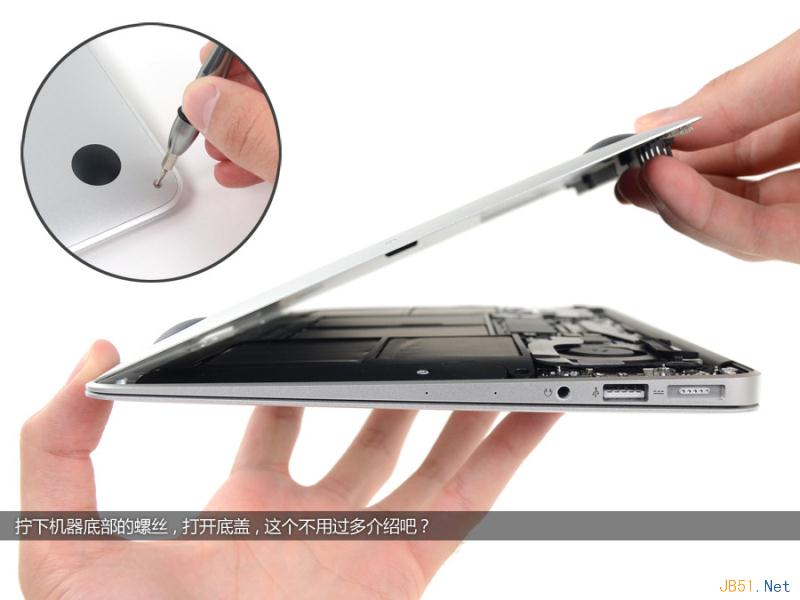

擰下機身底部的螺絲，就可以打開筆記本的底蓋，非常簡單。

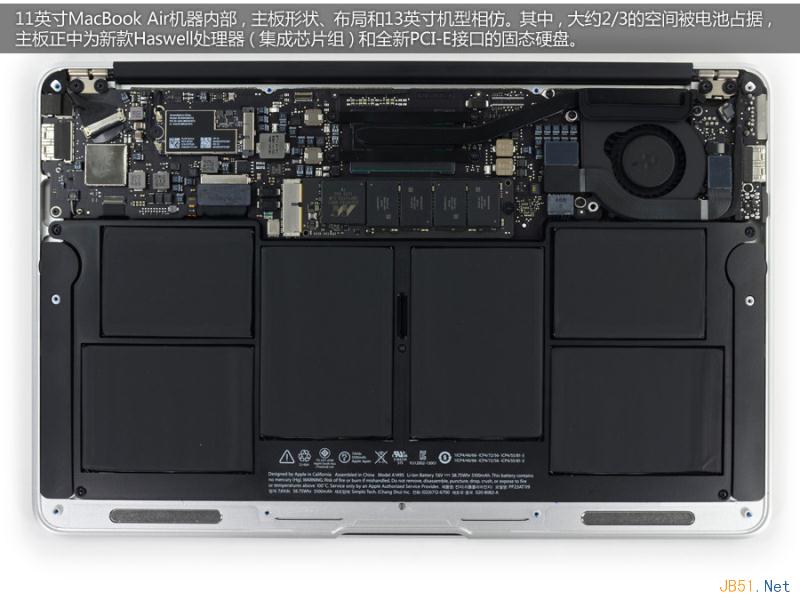

11英寸MacBook Air的機器內部，主板形狀、布局和13英寸機型相仿。其中，大概2/3的空間被電池占據，主板正中為Haswell處理器和全新PCI-E接口的固態硬盤。

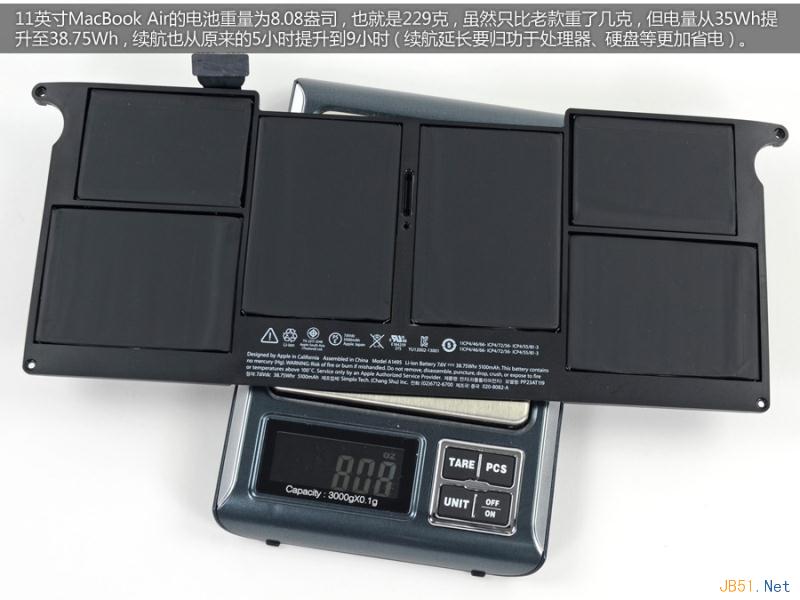

11英寸MacBook Air的電池重量為8.08盎司，也就是229克，比老款重了幾克，續航方面由原來的5小時提升至9小時，幾乎翻倍。

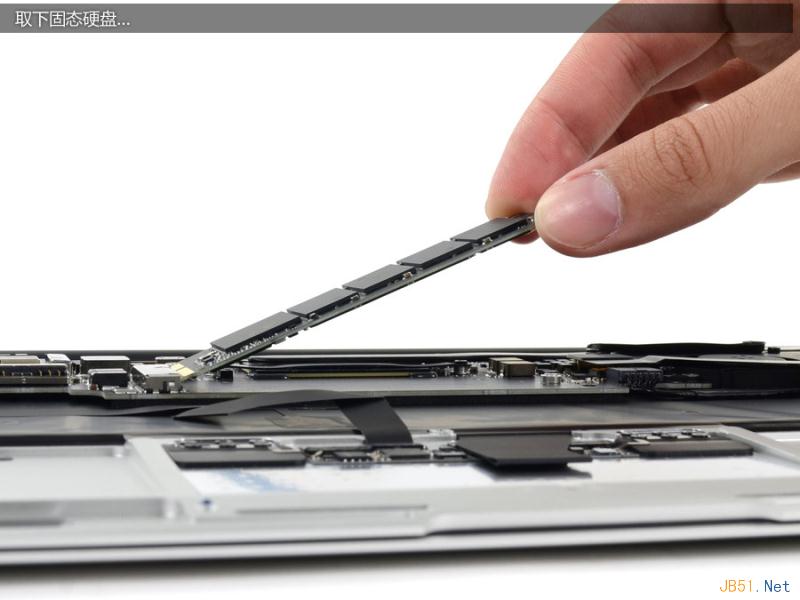

取下該機的固態硬盤。

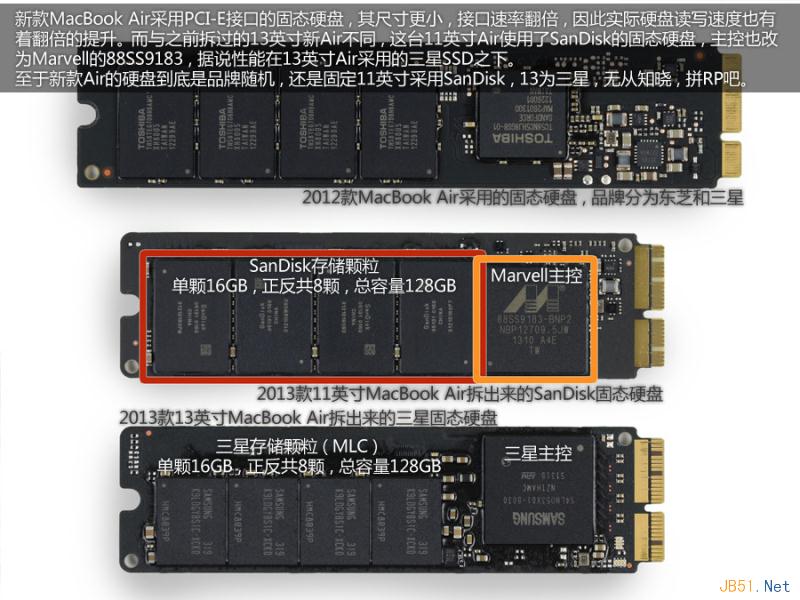

新款MacBook Air采用PCI-E接口的固態硬盤，尺寸更小，接口速率翻倍，讀取速度更快！需要指出的是，這臺11寸Air采用SanDisk固態硬盤，而非之前拆解的那款13英寸Air采用的三星固態硬盤。性能也要略微弱一些。 至于新Air的硬盤是隨機的，還是固定11英寸機型采用SanDisk，13英寸采用三星，無從得知，姑且拼人品吧。



新Air的固態硬盤有兩個品牌，主控不一樣，緩存容量也不一樣，其中SanDisk為256MB。

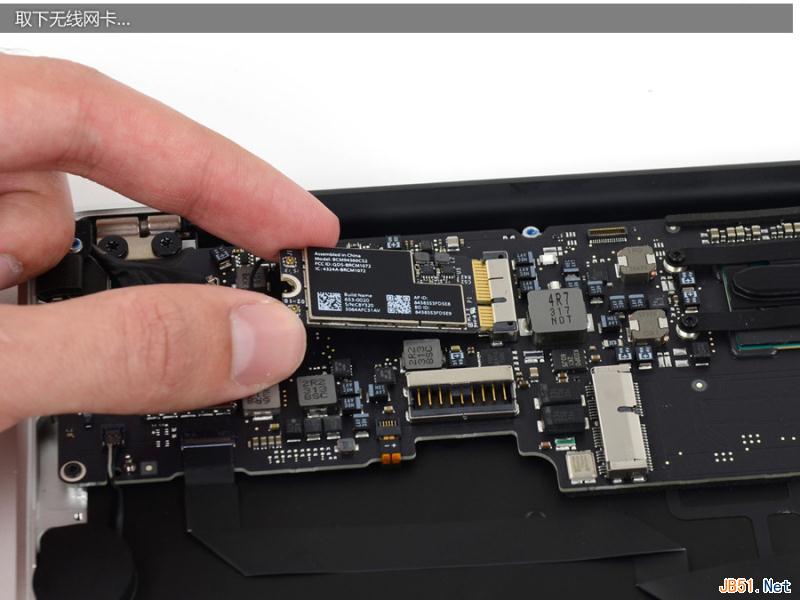

取下該機的無線網卡。

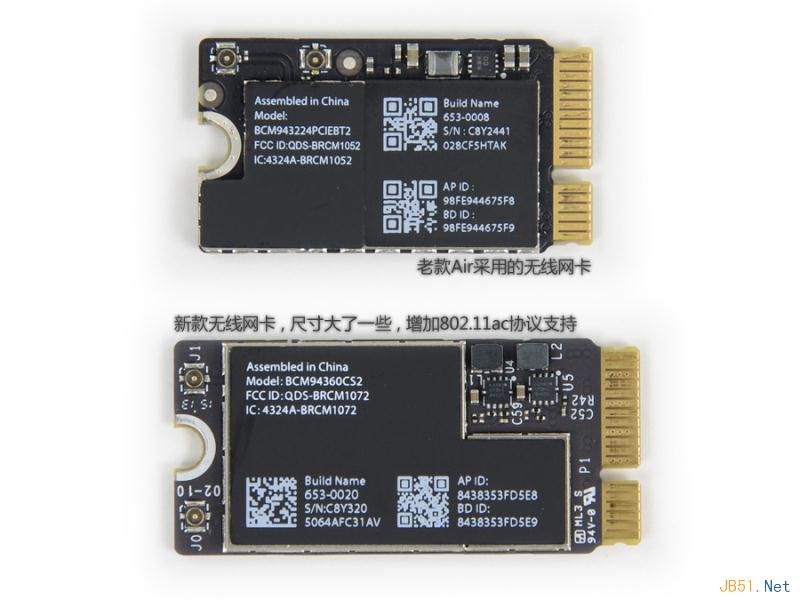

新款MacBook Air采用的無線網卡尺寸比老款大了一些，并增加了802.11ac無線協議支持，帶金屬屏蔽罩。

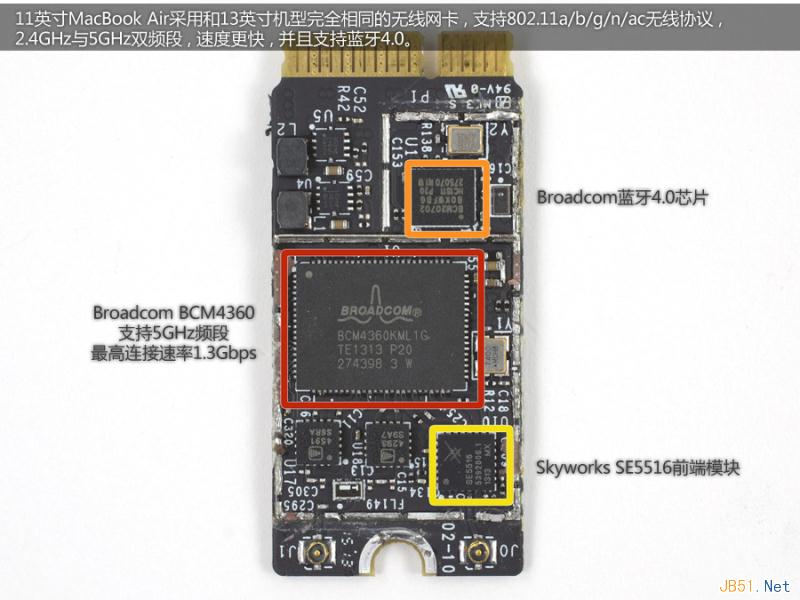

新款MacBook Air無線網卡采用的芯片展示，支持2.4GHz與5GHz雙頻段，并且帶藍牙4.0。


繼續拆解之前，先斷開該機主板上的一些線纜，取下左側I/O接口所在的PCB。

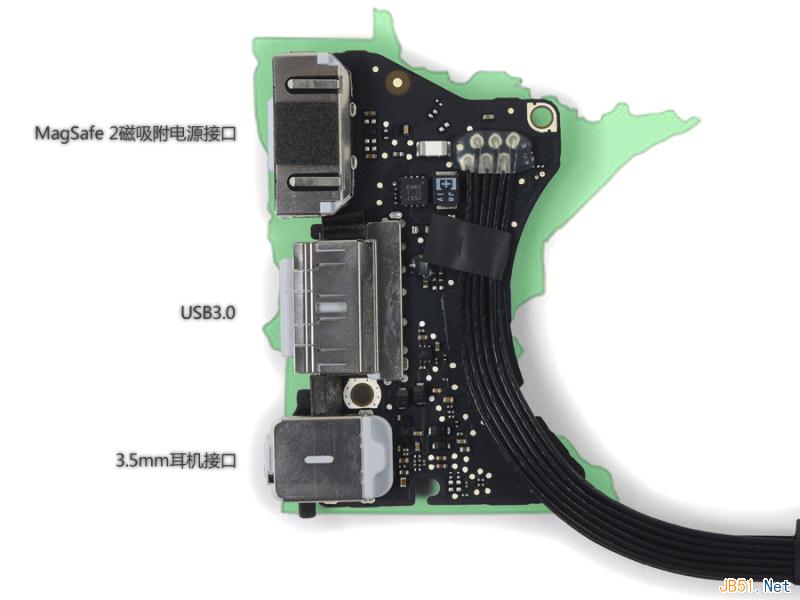

11英寸MacBook Air左側I/O接口。

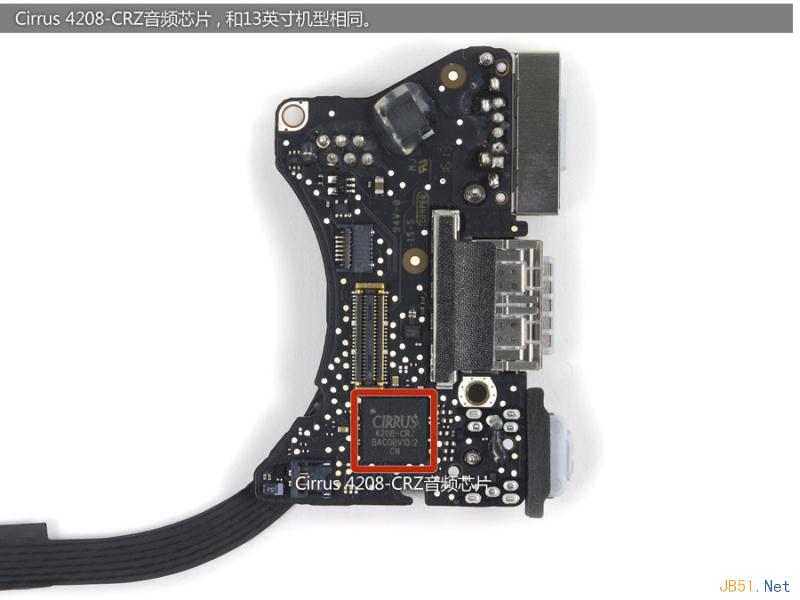

11寸MacBook Air的音頻芯片。

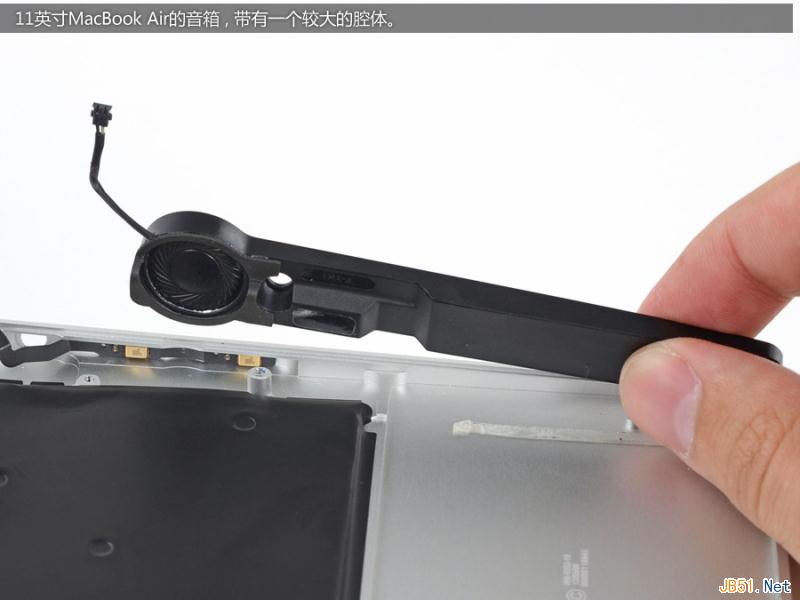

11英寸MacBook Air的音箱，帶有一個較大的腔體。

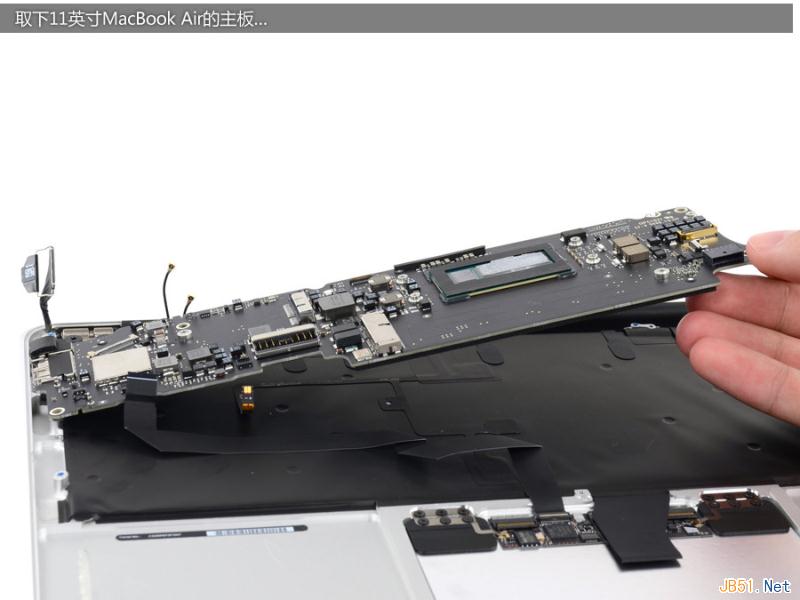

取下MacBook Air的主板。

11英寸MacBook Air主板一側的芯片展示。

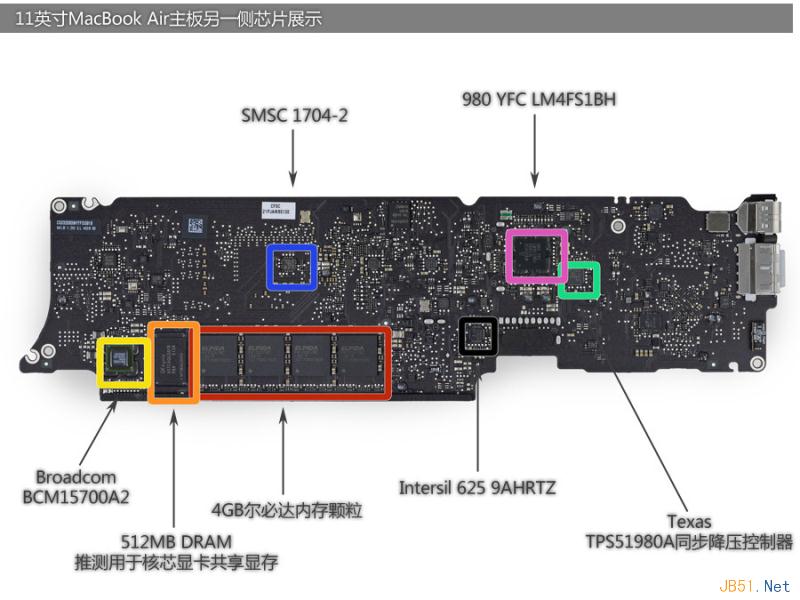

11英寸MacBook Air主板另一側的芯片展示

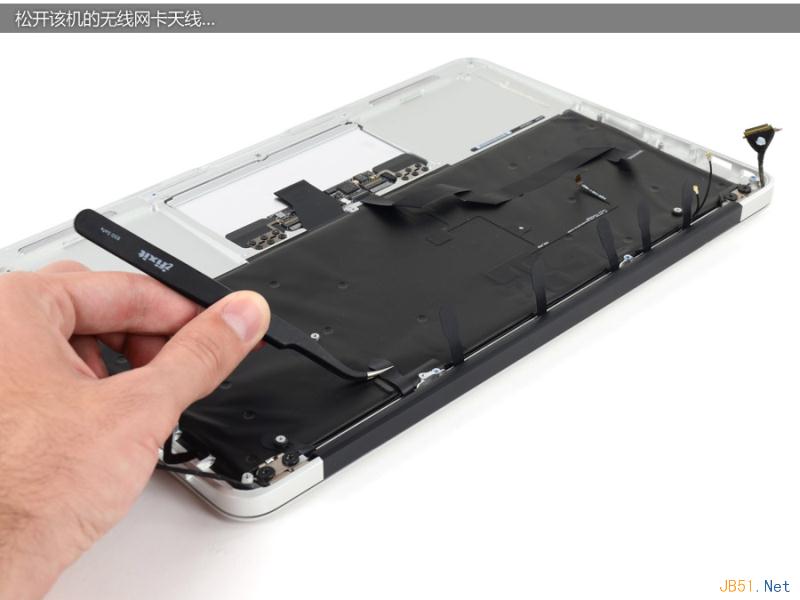

松開固定在機身邊緣的無線網卡天線線纜。

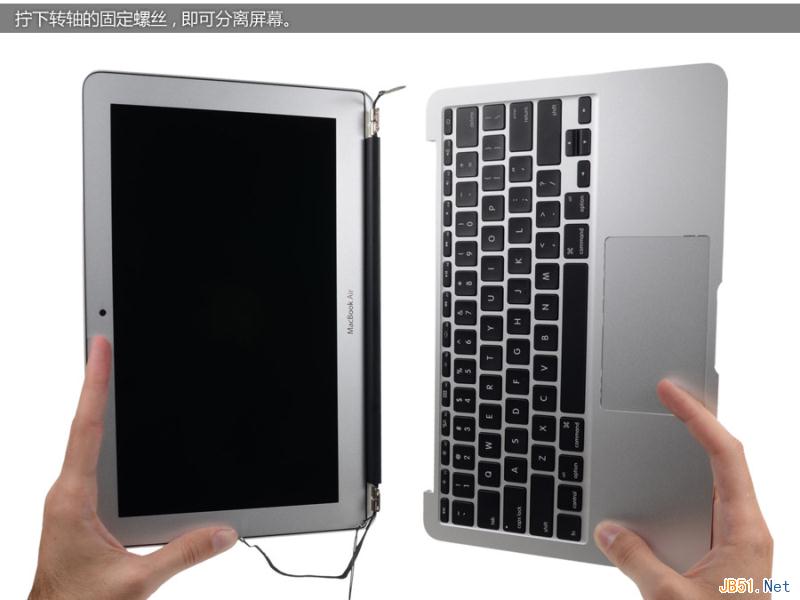

分離該機的屏幕和機身。

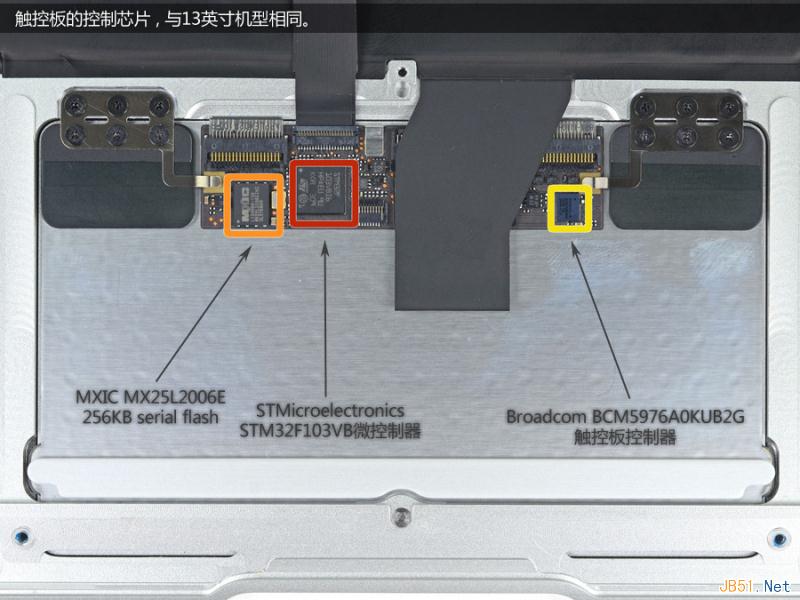

11英寸MacBook Air觸控板的芯片，和13英寸機型相同。

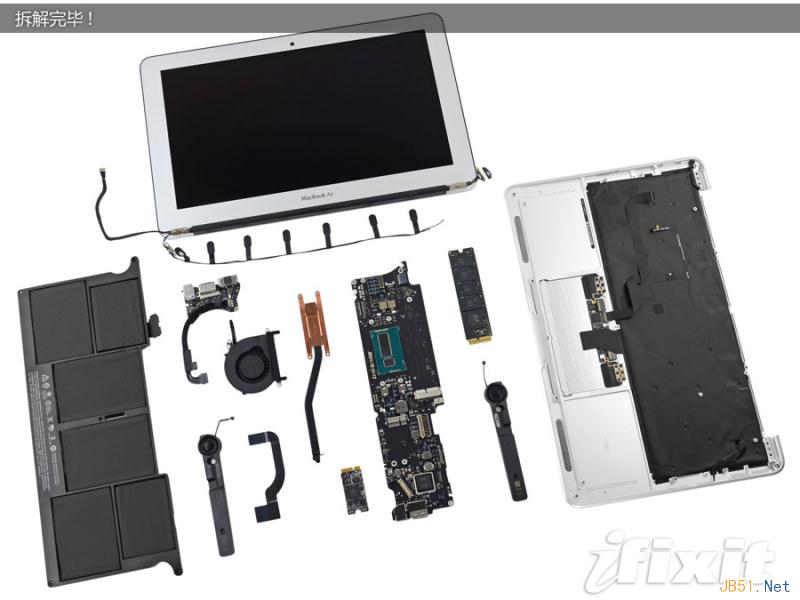

至此這臺2013款11英寸MacBook Air拆解完畢。該機主板集成度很高，布局工整，沒有太多零零散散的排線，看似簡單，但又非常精密，黑色主板也顯得很上檔次！其升級空間很有限，處理器、內存均不可升級，硬盤目前也不容易找到替代品，因此在購買之時就必須為未來做好打算，購買配置較高的版本。謝謝您的觀看。
