英特爾在推出酷睿M平臺之后，筆記本電腦迎來又一輪的便攜性革提升，同時在無風扇設計上也有了新的突破口?？犷平臺本身功耗極低，14nm工藝制程又使其體積能夠比一般的處理器更加小巧，因此筆記本電腦的主板能夠做的更小，模具能夠做的更纖薄。

  不過，在超薄型產品的設計方面，無風扇設計究竟是如何做到高效散熱的？其續航能力的保證又是通過哪些措施來實現的？各個硬件是如何塞進如此狹小的空間里的？

  帶著這些問題，我們對三星超薄本ATIV Book 930X2K進行了詳細拆解。

三星930X2K全面拆解

  拿到三星ATIV Book 930X2K 之后，我們都對這款機器纖薄的設計產生了濃厚的興趣，同時也對其無風扇設計之后如何實現硬件散熱而有不少的疑問，因此今天我們通過三星 ATIV Book 930X2K的拆解，一起來了解一下基于酷睿M平臺的無風扇筆記本產品究竟如何實現內部硬件的散熱。

三星ATIV Book 930X2K筆記本電腦

  930X2K機身底部采用了一整塊金屬面板，并且采用十顆螺絲將面板固定，所以拆解930X2K首先要擰掉這十顆螺絲。930X2K的螺絲就是普通的十字螺絲，使用稍小一點的螺絲刀就可以擰下來，而且其螺絲的質量都很不錯，不會發生擰脫的現象。

底部使用十顆螺絲固定

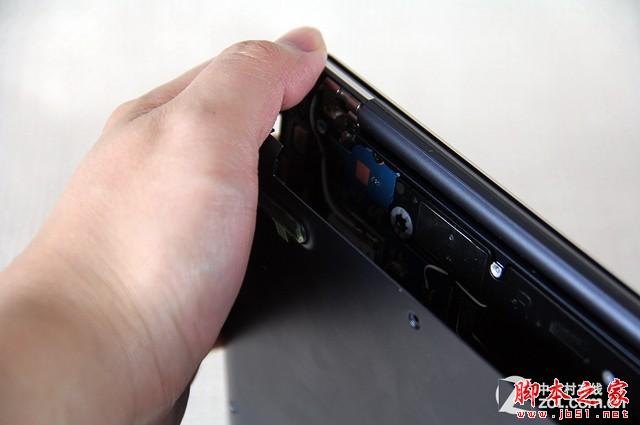

  擰掉固定螺絲之后，底部面板不需要像普通筆記本那樣去撬，直接將機身立起來其面板就會自動脫離機身，拆解起來非常的便利，也不會因撬動而造成機身的損壞。

底部面板不需要撬，拆掉螺絲后可以直接分離

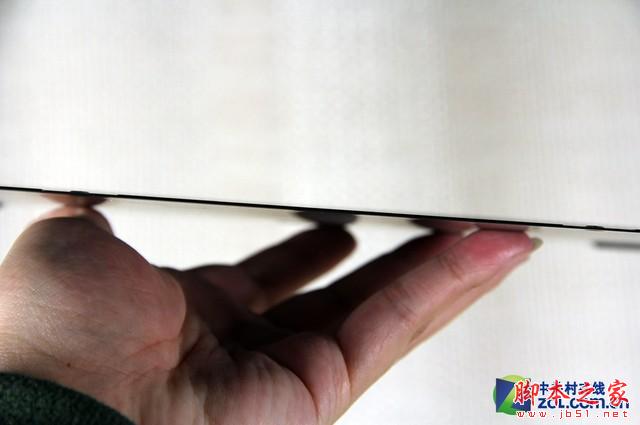

底部面板非常纖薄，厚度不足1mm

  930X2K是一款主打纖薄便攜的產品，從底部面板上我們也可以深刻的感受到這一點。厚度不足1mm的金屬面板拿在手里非常的輕盈，不過如此纖薄的面板對于內部硬件的保護也略微讓人擔心，所以在使用這款機器的時候，一定主要不要從高處跌落，否則很可能造成損壞。

長續航如何得以實現？

  拆掉底部面板之后，我們就能夠看到930X2K內部的整體情況了。與標準的筆記本產品相比，930X2K內部的集成度就非常高了，比如內存、網卡等部件都無法更換，這就是所謂的有得必有失吧。

  930X2K內部總體分為兩個部分，上方是主板以及一些元器件的區域，下方則被電池所占據，而且電池面積更大，幾乎占據了2/3的面積，

內部布局直觀明了

  在對930X2K進行評測的時候，筆者能夠較為明顯的感受到腕托部分的溫度，而從拆解來看，這些溫度主要來自于電池。不過相對于硬件散熱的溫度而言，電池所散發的溫度較低，所以手腕部分的實用感受還是比較不錯的。

五顆螺絲將電池固定

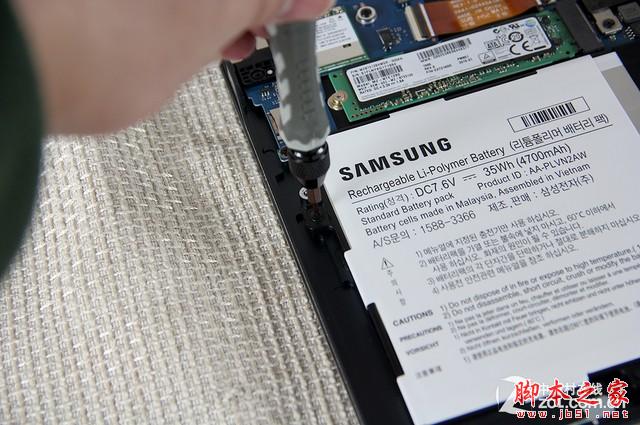

  930X2K的電池由五顆螺絲固定，我們打算把它拆下來看看電池底下究竟有些什么？

  擰掉五顆螺絲之后，要記得拔掉下圖紅框標出的排線接頭。

螺絲擰掉之后記得拔掉連接頭

電池占據了機身內部一半的空間

采用35Wh/4700mAh鋰電池

  930X2K的電池雖然面積很大，但是由于機身空間所限，所以厚度控制的非常纖薄。而從電池規格來看，其配備了三星自家生產的35Wh/4700mAh鋰電池，容量相對還是比較大的，而且我們在評測過程中也實際體驗了930X2K的續航能力，辦公續航時間大概在六個半小時左右。

內部硬件集成度有多高？

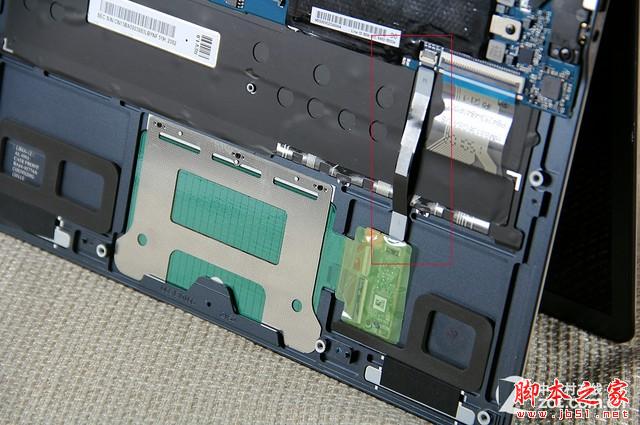

  拆下電池之后，我們可以看到“隱藏”在電池下方的觸控板模塊組，主要由三個部分構成，包括：觸控板的主體部分，右側的控制電路，以及與主板相連接的排線。同時可以看到，930X2K機身內部利用有限的空間，在面板上進行了區塊化設計，一體成型的面板進行了預先的規劃。

觸控板與主板通過飛線連接

固態硬盤

  硬 件方面，930X2K由于主板集成度很高，因此除了硬盤之外，其它部件都無法更換。作為一款基于酷睿M平臺的產品而言，固態硬盤就顯得極為重要了，這是提 升系統使用體驗的關鍵部件，而機器標配128GB固態硬盤，對于辦公應用而言基本夠用了，不過930X2K還是采用了可更換方案，而并沒有采用不可更換的 eMMC集成方案。

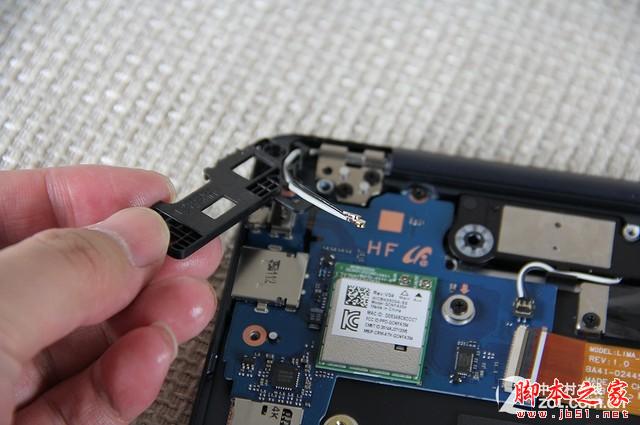

網卡天線使用塑料片固定

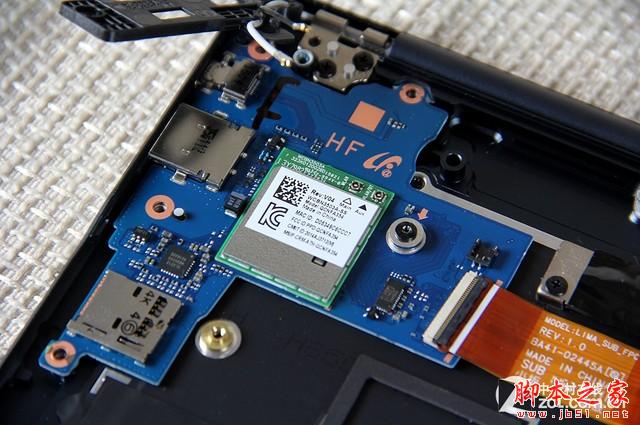

無線網卡集成在主板上

  除了主板與硬件之外，我們還看到主板頂端部分左右兩側各有一個小塑料條，它與主板之間通過排線相連接，拆卸的時候要線把排線拔起來。

左右揚聲單元與主板通過線纜連接


揚聲單元特寫

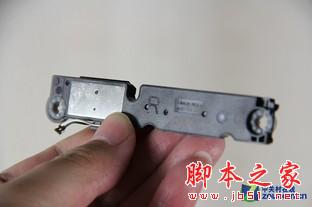

  拆掉之后我們可以看到這兩個塑料條就是930X2K的揚聲器單元，設計的非常纖薄，而揚聲器口也非常的細小，可見對于纖薄型筆記本產品而言，每一個部件的厚度控制都要做到位，這樣才能讓最終的機體變得更加纖薄便攜。

無風扇設計如何散熱？

  最后再來看看930X2K的主板部分。

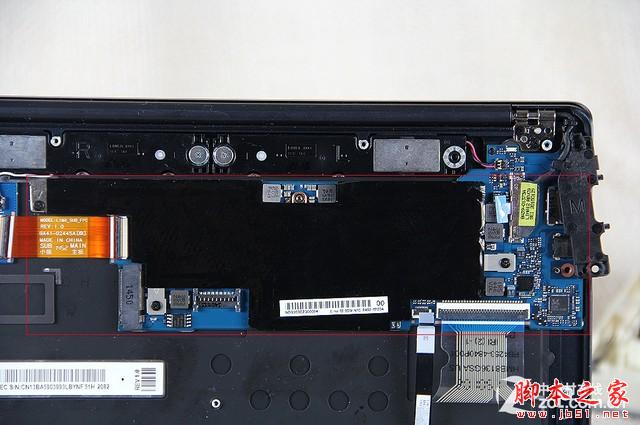

  酷睿M平臺基于14nm制程工藝，因此其體積非常小巧，如果再把內存等元件進行集成的話，主板體積并不需要太大，因此我們看到930X2K的主板基本只有兩張公交卡大小。

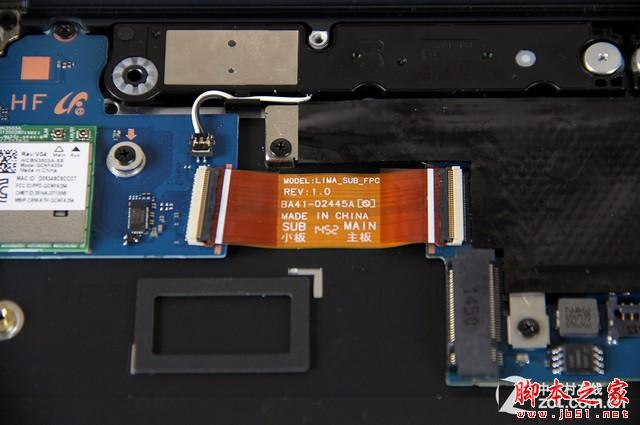

  930X2K的主板分為兩個區域，二者之間通過排線相連。我們看到其左側部分被稱作小板，右側則是主板部分，小板區域主要是網卡與各類接口的控制，主板區域大部分則被黑色的塑料膠紙所覆蓋。

930X2K的主板分為左右兩個部分

  在主板右側區域，這里有屏幕排線延伸下來，外部則通過黑膠布固定。

屏幕排線

主板很小，集成度非常高

  930X2K采用了無風扇設計，這無疑是一大亮點，當然也是酷睿M自身超低的功耗所致。無風扇的最大優勢在于機器沒有了來自風扇的噪音。但是無風扇的情況下如何實現散熱呢？

無風扇設計只能通過銅片來散熱

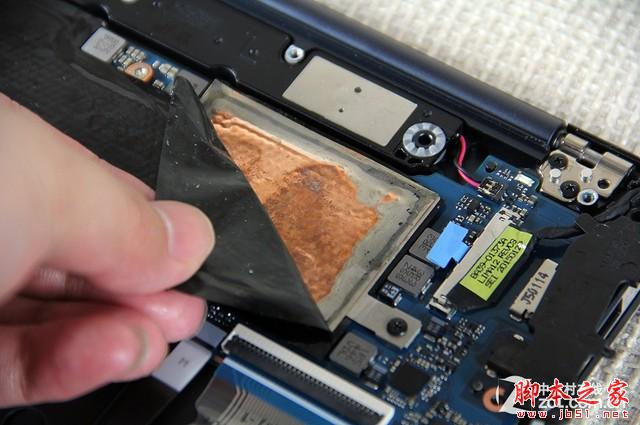

  揭開表面的黑色膠紙，我們可以看到主要芯片上覆蓋的一層銅片，930X2K內部硬件的散熱就全靠這些銅片實現，我們在此前的產品評測中對其散熱進行了測試，核心溫度僅為50多攝氏度，一方面其硬件本身發熱量不大，另一方面也得益于這些銅片的幫助。

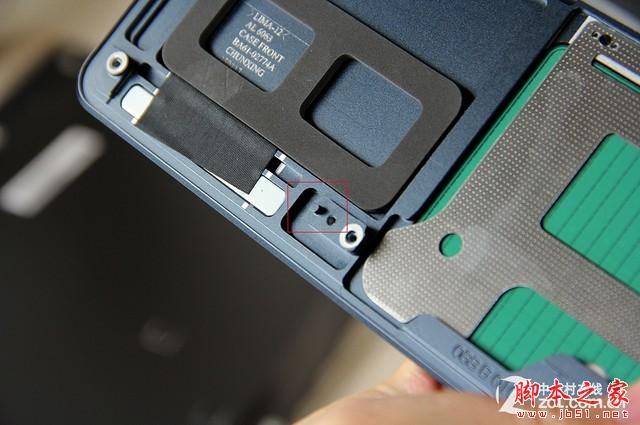

安裝電池的時候可以通過紅框標出的部分進行定位

  930X2K 無論是外部還是內部，都經過了非常精細的設計，在一些細節方面做到了最好。比如上圖所示的小圓柱體，它就是電池安裝時的“定位裝置”。此外我們還可以看到 內部設計了不少海綿墊，一方面起到硬件的支撐作用，另一方面則可以在萬一跌落的情況下起到一定的緩沖作用。

小結：

  無風扇是未來便攜型筆記本電腦發展的方向，隨著硬件工藝制程的縮減，功耗的降低，未來的便攜型筆記本產品基本都會采用無風扇設計，這樣就可以讓機體的便攜性得到提升，同時在機身厚度方面也能夠做的更加纖薄。

  從拆解來看，930X2K是一款做工非常精致的產品，內部硬件布局細致，一體成型的面板也經過了細心的規劃，總體來看是一款內外兼修的優秀產品。
